整理最近開發的一個例程，在Proteus中用arduino UNO讀取MAX6675的的數據，通過I2C通訊由PCF8574轉接顯示在LCD1602上
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
Arduino源程序如下:- #include <GyverMAX6675.h>
- #include <LiquidCrystal_I2C.h>
- #define SLK_PIN 5 //MAX6675時鐘引腳
- #define CS_PIN 6 //MAX6675時鐘引腳
- #define SO_PIN 10//溫度采集芯片T4
- #define lcdAddress 0x27 //LCD IIC地址
- GyverMAX6675<SLK_PIN, SO_PIN, CS_PIN> T4; //綁定溫度采集芯片T1引腳
- LiquidCrystal_I2C lcd(lcdAddress, 16, 2); //設定LCD相關參數
- void setup() {
- lcd.init(); //LCD初始化
- lcd.backlight();//打開LCD背光
- }
- void loop() {
- if (T4.readTemp()) { //判斷溫度T1標志是否存在
- lcd.clear(); //清空顯示屏，
- lcd.setCursor(2, 0); //顯示位置
- lcd.print(" Temp Val");
- lcd.setCursor(0, 1); //顯示位置
- lcd.print(" Temp:" + String(T4.getTemp() - 24));
- }
- delay(1000);//間隔一秒刷新一次溫度
- }
Proteus中有原安裝的arduino UNO非我圖片中所展示的，而是需要搜索 ATMEG328P。如果需要我圖片中所展示的，
這個鏈接有詳細的arduino UNO文件安裝教程。
www.arduino.cn/thread-94070-1-1.html
這是所有的工程源文件

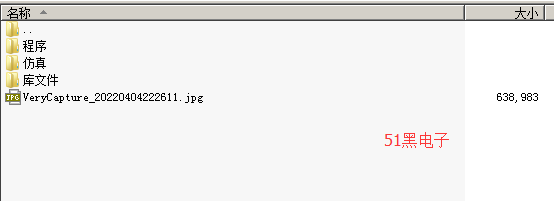

工程文件.zip
