普通電烙鐵調溫電路制作

ID:72088 · 發表于 2022-5-8 20:56

用了20年電烙鐵，焊臺恒溫用過，的確熱的快，穩定，焊接容易，就是移動不便。
簡易手持電烙鐵也用了，移動焊接攜帶方便，就是溫度不好控制，功率小了有風或天冷沒法焊接。
功率大了，溫度搞了爆錫和燒死烙鐵頭，加個二極管和開關降壓，體積小巧，可就兩個檔位，
無法滿足需要，想了好久用可控硅控制調溫，加感溫元件不方便，本著體積小巧方便攜帶原則，

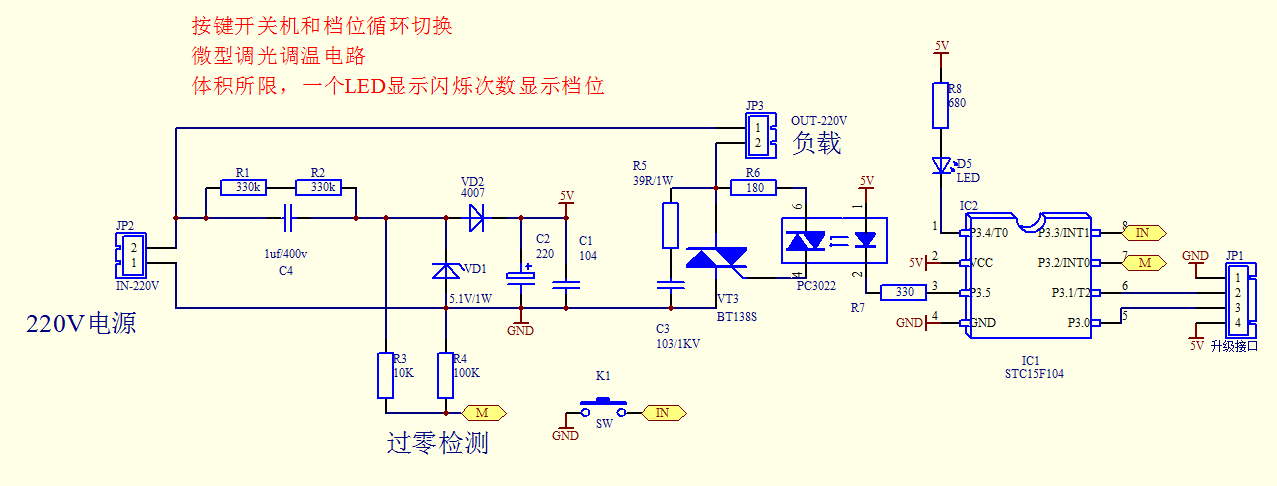

畫這個原理圖，歡迎大家指正不足之處，當然了，不足肯定有，但是為了體積與功能兼得做了必要的
舍棄，如：同步脈沖電路，采用半波正脈沖，沒有用全波脈沖就是體積限制的原因，
指示燈也是采用一個LED，一檔閃一次，二檔閃兩次，以次類推，計劃5個檔位就夠了，
按鍵采用一個微動開關循環調節。功能：無操作定時30分鐘關機，
單按鍵循環1、2、3、4、5、關、1......。
開機逐漸加熱模式，防止電流沖擊燒壞烙鐵芯。

ID:72088 · 發表于 2022-5-9 09:47

還是不滿意，尺寸還是太大了45mm*29

ID:229641 · 發表于 2022-5-9 21:47

代碼呢？

ID:712493 · 發表于 2022-5-9 23:08

對啊有代碼我來畫pcb

ID:1030595 · 發表于 2022-5-30 10:41

不能夠恒溫，改造老烙鐵還是可以！

ID:138707 · 發表于 2022-5-31 23:37

這方案很好，只是需要寫代碼

ID:491875 · 發表于 2022-6-19 10:45

烙鐵只是一個工具。普通電烙鐵調溫用不著這么復雜，一個常用的臺燈調光電路就可以解決何必這么麻煩
？

ID:61876 · 發表于 2022-6-19 13:41

其實只要在烙鐵架上做點結構就行，使用時全電壓加熱，放在架上就加入一個二極管降壓加熱。簡單粗暴效果挺好。

ID:491875 · 發表于 2022-6-19 17:40

gaozhaohong 發表于 2022-6-19 13:41
其實只要在烙鐵架上做點結構就行，使用時全電壓加熱，放在架上就加入一個二極管降壓加熱。簡單粗暴效果挺好 ...

這是一個很實用的方法，我是用單向可控硅配合二極管和干簧管實現，必要時可以串聯電阻和電位器（微調電阻）實現調溫功能。烙鐵放烙鐵架時，干簧管短路，將單向可控硅的觸發極對K短路，可控硅關斷，電烙鐵只有二極管提供半波交流電實現保溫功能，拿起電烙鐵，干簧管斷開，單向可控硅得到觸發電流導通，可以調節微調電阻實現調溫。

ID:499770 · 發表于 2022-6-19 22:10

搞把T12，你就不會想這些的了

ID:698013 · 發表于 2022-6-25 12:07

向高手致敬！

ID:619669 · 發表于 2022-6-28 12:44

新鄉家電維修發表于 2022-5-9 09:47
還是不滿意，尺寸還是太大了45mm*29

你這電路圖可以縮小一倍，還有輸出線路太細，直接用555加BT管調整電壓簡單省錢還不怕干擾

ID:96682 · 發表于 2022-7-2 18:31

·// * ·

ID:491875 · 發表于 2022-7-2 20:04

這個電路可以在烙鐵放置在烙鐵架時保持低溫待機狀態，拿起時保持在設置溫度狀態。如果不需要調溫，可以短接電位器。只要在烙鐵架上放置一片磁鐵就可以了

ID:491875 · 發表于 2022-7-2 20:08

老愚童63 發表于 2022-7-2 20:04
這個電路可以在烙鐵放置在烙鐵架時保持低溫待機狀態，拿起時保持在設置溫度狀態。如果不需要調溫，可以短接 ...

電烙鐵串聯在N1與N2之間。

ID:491875 · 發表于 2022-7-2 20:15

老愚童63 發表于 2022-7-2 20:04
這個電路可以在烙鐵放置在烙鐵架時保持低溫待機狀態，拿起時保持在設置溫度狀態。如果不需要調溫，可以短接 ...

這個電路的性價比是不是很高？電位器可以用體積小巧的可調電阻。電路不需要另外的控制電源。電路自身耗電很小

ID:491875 · 發表于 2022-7-2 20:24

如果電路做到烙鐵內部，磁鐵放置在烙鐵架合適位置，如果電路做到插座里面，磁鐵可以放置在烙鐵上或者將干簧管換成微動開關利用烙鐵的重力控制微動開關。
