AVR單片機仿PLC控制器的程序與原理圖PCB

[復制鏈接]
ID:1028417 發表于 2022-7-10 16:09 | 顯示全部樓層 |閱讀模式

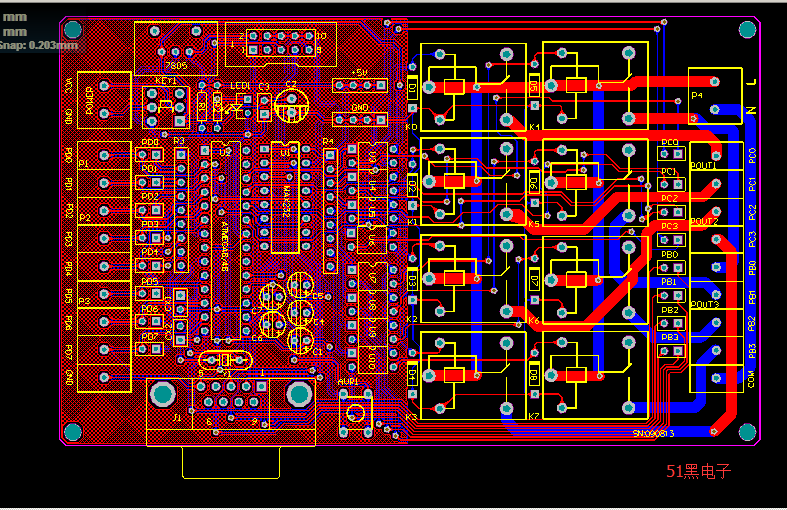

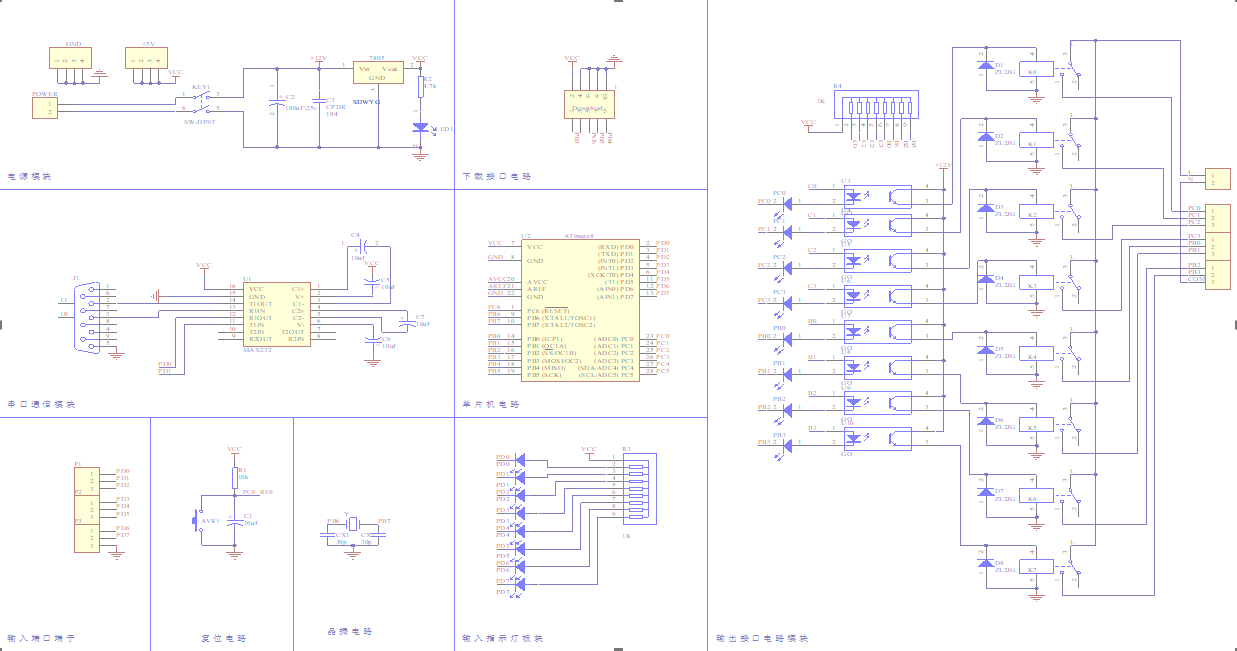

Altium Designer畫的原理圖和PCB圖如下:(51hei附件中可下載工程文件)
51hei.png 51hei.png

單片機源程序如下:
  1. #include <iom8v.h>
  2. #include <macros.h>
  3. /**********************************************************************
  4.                                   函數數據類型說明
  5. **********************************************************************/
  6. #define uchar unsigned char
  7. #define uint unsigned int
  8. /**********************************************************************
  9.                                   MS級延時函數程序,參數i 延時時間
  10. **********************************************************************/
  11. void DelayMS(uint i)
  12. {
  13. uint j;
  14. for(;i!=0;i--)
  15. {
  16. for(j=1000;j!=0;j--);
  17. }
  18. }
  19. /**********************************************************************
  20.                                    初始化
  21. **********************************************************************/
  22. void Init_IO(void)//初始化I/O
  23. {
  24. //設置B口為輸出
  25. DDRB=0x3F;
  26. PORTB=0x3F;
  27. //設置C口為輸出
  28. DDRC=0xFF;
  29. PORTC=0xFF;
  30. //設置D口為輸入
  31. DDRD=0X00;
  32. PORTD=0x00;
  33. }
  34. /**********************************************************************
  35.                                   主函數
  36. **********************************************************************/
  37. void main(void)
  38. {
  39. Init_IO();  //初始化I/O
  40. while(1)
  41. {
  42. WDR();//WDT 復位
  43. if((PIND&0X01)==0)//按下PD0,PC0閉合
  44. {PORTC=0xFE;PORTB=0xFF;}
  45. if((PIND&0X02)==0)//按下PD1,PC1閉合
  46. {PORTC=0xFD;PORTB=0xFF;}
  47. if((PIND&0X04)==0)//按下PD2,PC2閉合
  48. {PORTC=0xFB;PORTB=0xFF;}
  49. if((PIND&0X08)==0)//按下PD3,PC3閉合
  50. {PORTC=0xF7;PORTB=0xFF;}
  51. if((PIND&0X10)==0)//按下PD4,PB0閉合
  52. {PORTB=0xFE;PORTC=0xFF;}
  53. if((PIND&0X20)==0)//按下PD5,PB1閉合
  54. {PORTB=0xFD;PORTC=0xFF;}
  55. if((PIND&0X40)==0)//按下PD6,PB2閉合
  56. {PORTB=0xFB;PORTC=0xFF;}
  57. if((PIND&0X80)==0)//按下PD7,PB3閉合
  58. {PORTB=0xF7;PORTC=0xFF;}
  59. }
  60. }
復制代碼

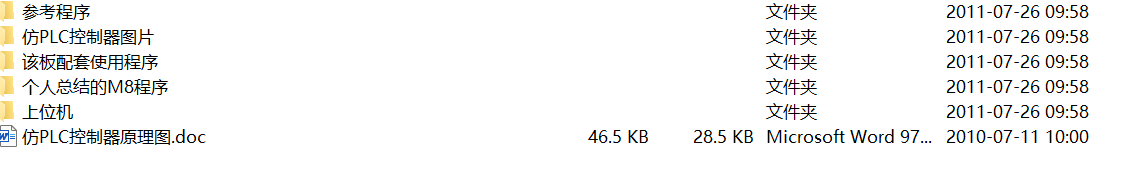

程序PCB原理圖.7z

6.88 MB, 下載次數: 75, 下載積分: 黑幣 -5

評分

參與人數 2黑幣 +55 收起 理由
一只小學徒 + 5 贊一個!
admin + 50 共享資料的黑幣獎勵!

查看全部評分

回復

使用道具 舉報

ID:92553 發表于 2022-7-18 13:06 | 顯示全部樓層
支持梯形圖嗎?
回復

使用道具 舉報

ID:335746 發表于 2022-9-3 23:15 | 顯示全部樓層
同問,支持梯形圖編程嗎
回復

使用道具 舉報
