LOTO虛擬示波器關于觸發靈敏度功能

ID:412156 · 發表于 2022-9-7 16:28

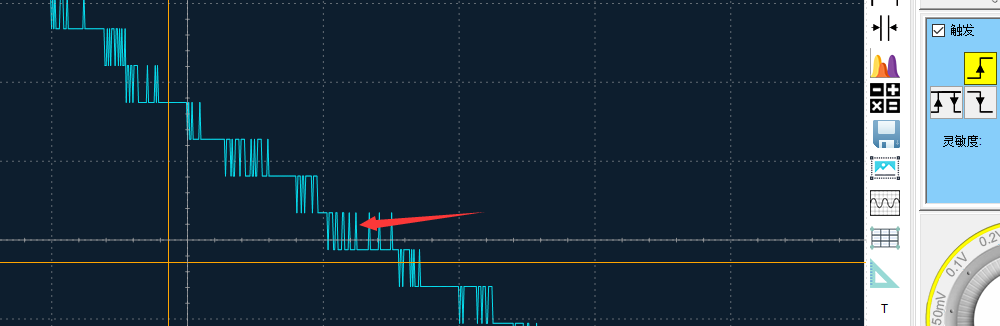

觸發電平只是一根參考電壓，而實際的波形在邊沿處是存在抖動的，如下圖所示，是一個正常的上升沿觸發的實測截圖：

其中藍色的T線就是觸發電平的參考電壓，圖中波形的干擾很小，但是信號邊沿我們放大再放大，可以在下圖看到，還是存在鋸齒狀，當噪聲很大時抖動會更劇烈。

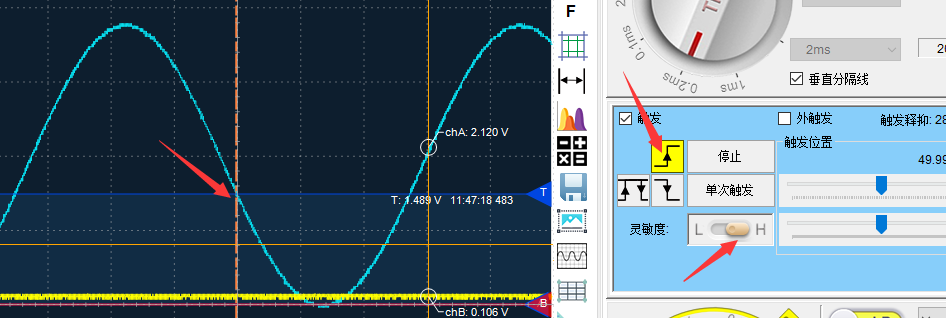

如果使用非常靈敏的觸發功能，這些在觸發電平附近的毛刺和噪聲干擾都可能會引起觸發。表現出來的現象就是波形不停抖動晃動，甚至上升沿變下降沿，下降沿變上升沿觸發。如下圖所示，就是上升沿觸發偶爾會觸發到下降沿的波形，就是因為在觸發電平附近有上圖的毛刺，選擇的是靈敏度高的設置，那么就會在觸發電平處把某個上升的毛刺認為是滿足觸發條件，從而將一個下降沿觸發了。

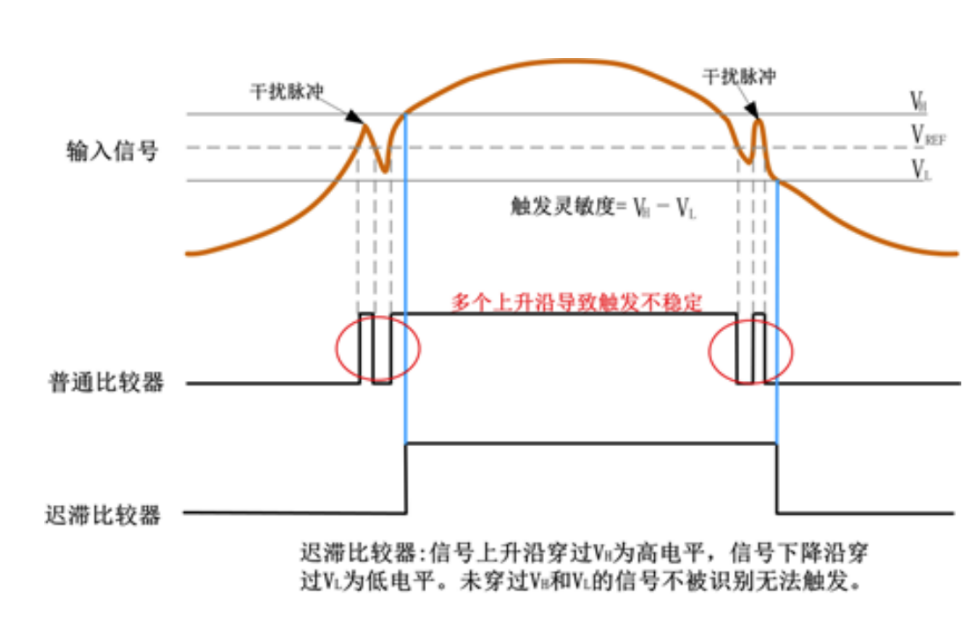

如果想穩定觸發波形的上升沿，則需要在觸發電平的上下范圍內使用遲滯比較，以過濾觸發電平附近的波形抖動和毛刺。這個遲滯范圍就是觸發靈敏度。

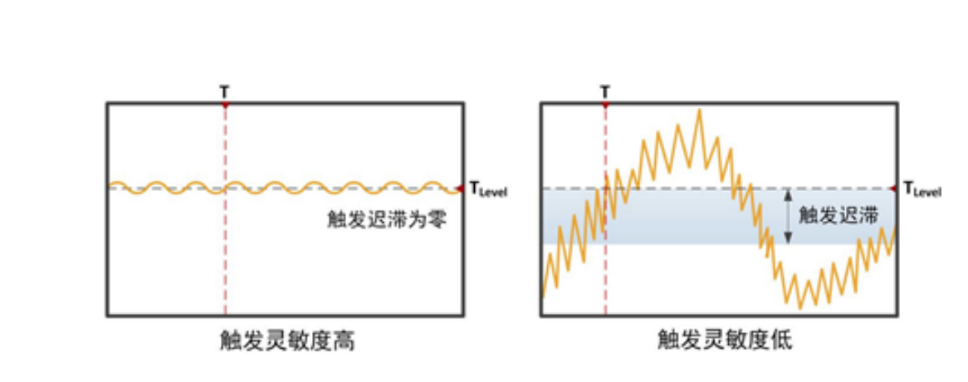

當在測量小信號，或者沒有明顯噪聲干擾的波形時，需要較高的觸發靈敏度才能使信號穩定和在正確位置觸發。在波形噪聲較大時，需要適當的調節到低一些的觸發靈敏度，可以有效濾除有可能疊加在觸發信號上的噪聲，從而防止誤觸發，如下圖所示。

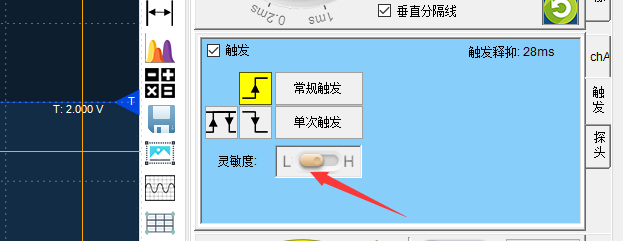

LOTO示波器為一些主流型號的USB虛擬示波器增加了調整觸發靈敏度的功能。這個功能是需要硬件支持的，所以新硬件發布之前的示波器設備是沒有這個功能的。由于硬件資源有限，新增加的觸發靈敏度只有兩個選項，高靈敏度和低靈敏度。我們在上位機軟件的觸發設置區域可以找到它：

對于波形點數密集或者噪聲明顯的情況時，我們可以選擇低靈敏度(L), 對于噪聲很小或者采樣點數很少的情況，如果采用低靈敏度，由于使用遲滯的算法去規避噪聲的影響，會導致觸發的位置不精確，這時候就可以選擇高靈敏度(H)。比如下面這個情況：

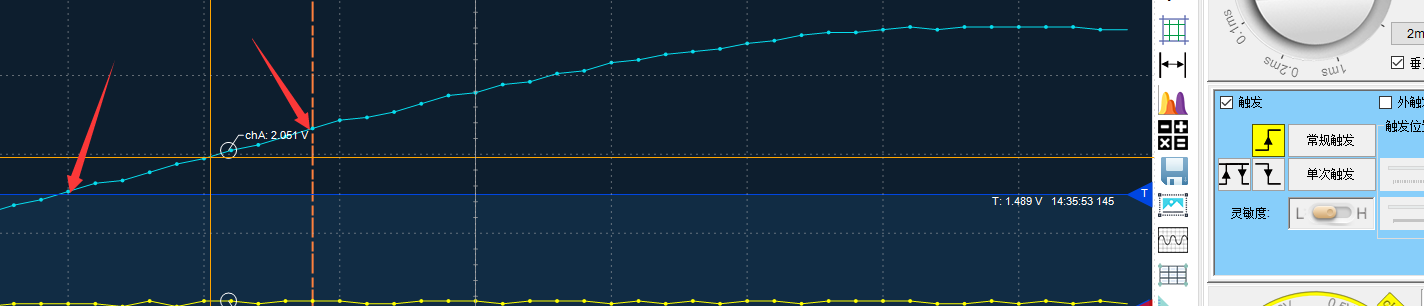

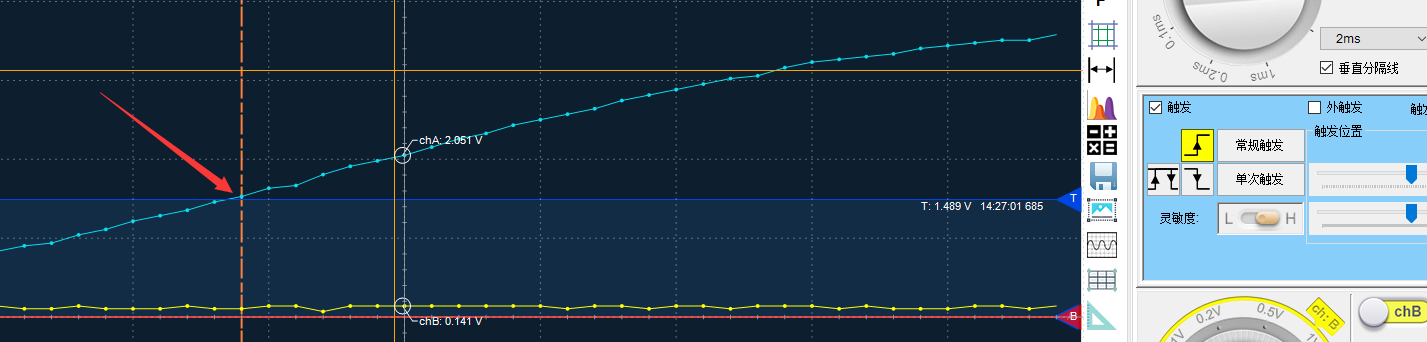

上圖中由于波形的頻率高，采樣點比較稀疏，這時就要使用高的靈敏度觸發，才能像上圖那樣，在合適的采樣點處卡在觸發位置上，不然由于算法的原因，稍微做個去除噪聲毛刺影響的遲滯比較算法，就錯位了很多采樣點。采樣點這么稀疏的情況下，錯位10個采樣點以上就非常明顯的在視覺上偏離了觸發位置，而且這種情況下是沒有毛刺和噪聲需要去除的。如下圖所示，是低靈敏度觸發的截圖：

跟高靈敏度觸發的設置，偏移了大約9個采樣點。
