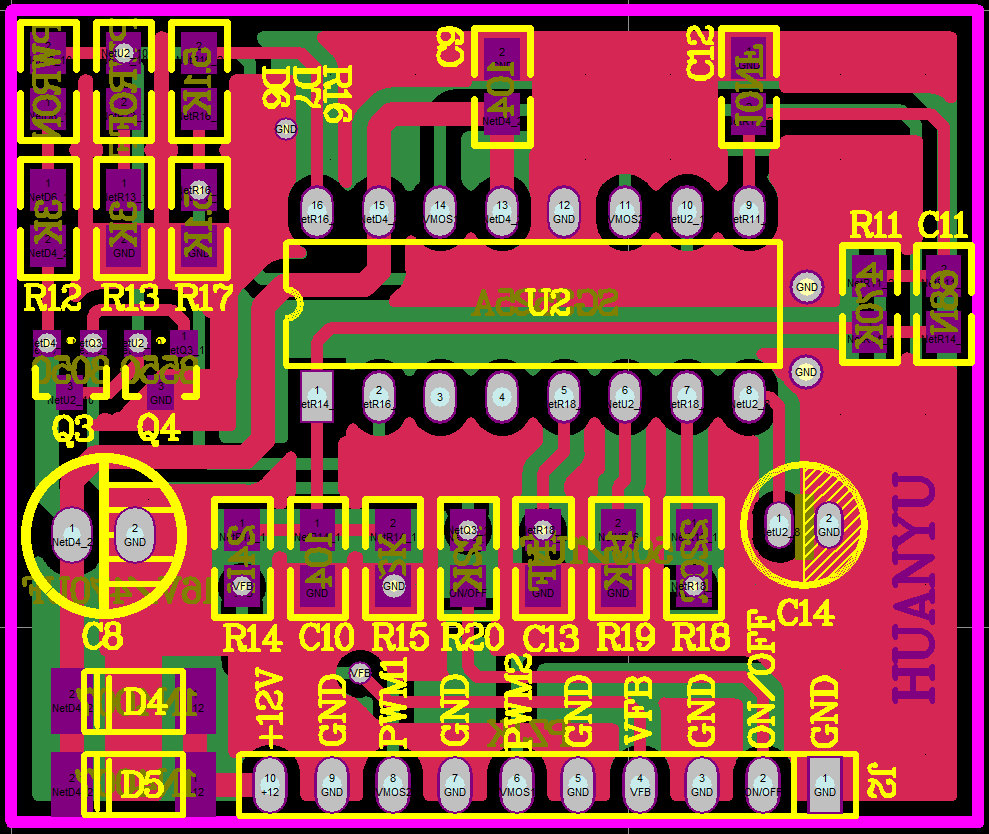

500W逆變器前級驅動板電路原理圖PCB

ID:61140 · 發表于 2022-10-17 15:00

這個是SG3525A主控做的前級驅動板，兩路PWM直接輸出，需要更大功率自行增加大功率圖騰柱，
板上VFB可控制兩路PWM占空比，支持高低電平開關機（SG3525A由圖騰柱控制，并有開關機LED指示部分）。

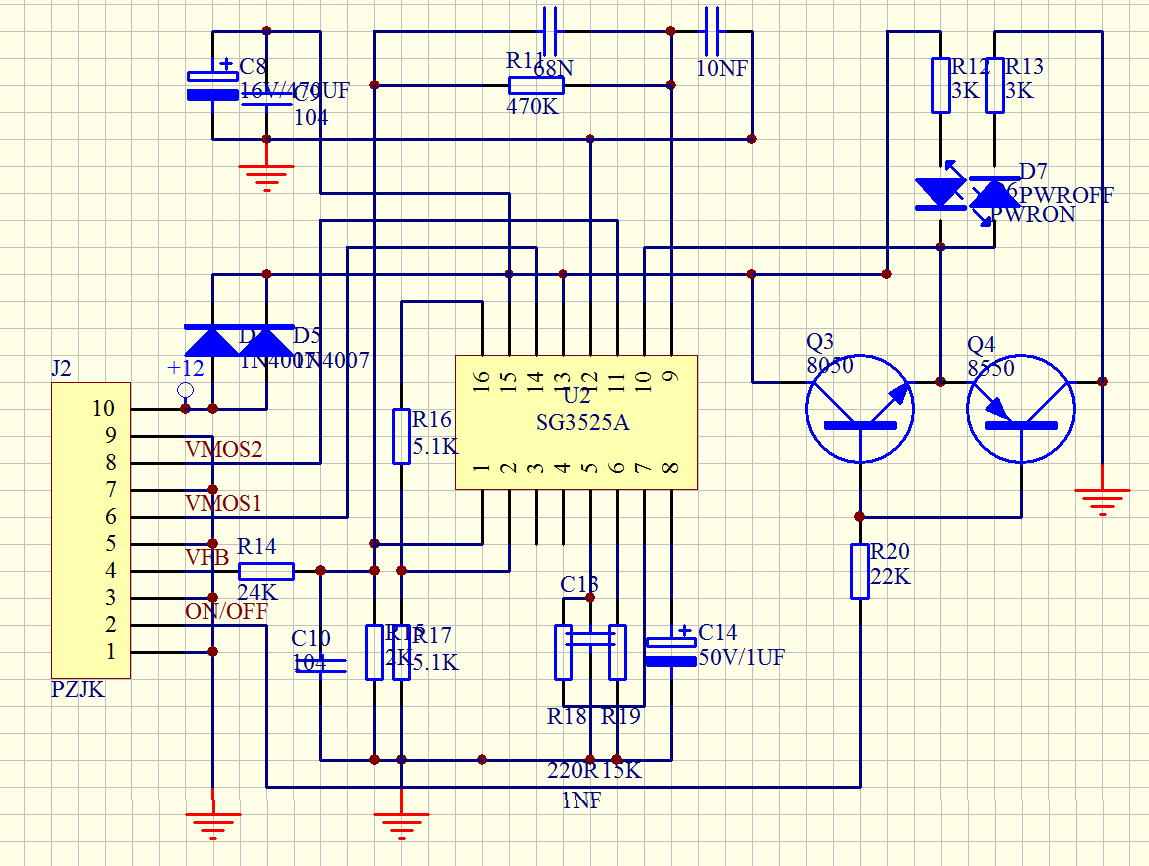

這個是原理圖，大家自行參考，可做實物，由于工作忙，不在壇子里一一回復，各位見諒！

ID:1007932 · 發表于 2022-10-17 18:51

這玩意兒最難的是變壓器吧，我次次炸管！當然那個反饋網絡也不好整。

ID:1045132 · 發表于 2022-10-17 21:26

一事無成發表于 2022-10-17 18:51
這玩意兒最難的是變壓器吧，我次次炸管！當然那個反饋網絡也不好整。

我買個前級壞的逆變器是否可以直接代用？

ID:61140 · 發表于 2022-10-18 11:51

一事無成發表于 2022-10-17 18:51
這玩意兒最難的是變壓器吧，我次次炸管！當然那個反饋網絡也不好整。

變壓器銅帶壓緊拉緊繞，次級高壓的線也拉緊繞，繞完浸漆晾干，然后插磁芯（磁芯中柱要上下各磨掉0.3MM，以防磁飽和。）磁芯插好后先測電感量，漏感不大于5%就算合適，然后用COB邦定膠把磁芯粘死。

ID:61140 · 發表于 2022-10-18 11:53

張國民發表于 2022-10-17 21:26
我買個前級壞的逆變器是否可以直接代用？

每個逆變器設計的變壓器是不一樣的，線徑粗線以及圈數和工作頻率都不一樣，所以變壓器沒有通用性，最好還是自己繞或算出參數讓工廠打樣。

ID:61140 · 發表于 2022-10-18 11:56

張國民發表于 2022-10-17 21:26
我買個前級壞的逆變器是否可以直接代用？

反饋網絡這塊其實沒什么難的，只是雜事多些，最穩定的方法是TL431+PC817光耦隔離采樣，PC817是線性光耦，會跟據次級電壓的高級改變出輸?shù)碾娏鳎ㄗ⒁釶C817的ABCD檔電流放大值是不同的），只是需要多一路電源給PC817和TL431環路供電。

ID:61140 · 發表于 2022-10-23 11:46

這個做逆變器很方便了，很適合想DIY逆變器的玩家

ID:61140 · 發表于 2022-10-26 13:03

已經實測過，整板運行穩定，PCB無錯誤，調整頻率和占空比需要改變?cè)䲠?shù)值。

ID:1054898 · 發表于 2022-11-30 20:37

我給人修一個2000W的，開機兩三秒后保護，估計就是驅動板有問題，能不能把這個用上試一試

ID:61140 · 發表于 2022-12-2 00:38

鄔勇發表于 2022-11-30 20:37
我給人修一個2000W的，開機兩三秒后保護，估計就是驅動板有問題，能不能把這個用上試一試

可以，但是你要看仔細每一根線什么作用，電壓是否正確

ID:61140 · 發表于 2023-10-21 20:13

張國民發表于 2022-10-17 21:26
我買個前級壞的逆變器是否可以直接代用？

你可以試試，但是要知道你的后級工作頻率是多少，變壓器圈數是多少，不然容易炸管

ID:61140 · 發表于 2023-10-21 20:15

xiaoyuxinke 發表于 2022-10-18 11:53
每個逆變器設計的變壓器是不一樣的，線徑粗線以及圈數和工作頻率都不一樣，所以變壓器沒有通用性，最好還 ...

說的很對，不同的前級和后級參數也是不同的，不能混用。
