夜行燈LED手電筒警示燈驅動芯片以及線路設計圖分享

[復制鏈接]
ID:1048606 發表于 2022-11-7 09:40 | 顯示全部樓層 |閱讀模式
驅動:

芯片選用AP360X 系列產品是一款多種模式可選 的單芯片 LED 手電筒控制芯片,集成了鋰電 池充電管理模塊、手電筒功能控制模塊和保 護模塊,關機待機電流僅 5uA。 AP360X 充電電流有 0.5A 和 1A 兩個版 本,手電筒最大輸出電流為 1.8A,也可以通 過外擴 PMOS 管實現大于 1.8A 的應用場合。 AP360X 通過 FUN 和 FUNA 引腳不同接法 可以設定 5 種 LED 燈光循環模式

特性

? 全集成單芯片控制

? 5 照明循環模式可選
? 0.5A/1A 固定充電電流可選
? 內置 MOS 最大 1.8A 驅動電流
? 可外置 MOS 驅動更大電流
? 充電指示/低電提示/短路提示
? 3A 手電筒過流保護

? 預設 4.22V 電池充滿電壓
? 溫度保護
? 電池反接保護
? 支持 0V 充電
? SOP8

功能設置

1、USB 輸入 5V 接入的情況下,只要電池電壓大于手電筒點亮電壓則手電筒可以開啟;
2、任何模式下只要手電筒電壓大于芯片開啟電壓,長按按鍵 2.5S 以上則開啟 SOS 模式,單擊關閉 SOS;
3、按鍵切換模式選擇

模式一:FUNA=Floating,F(xiàn)UN=High

S1:全亮模式
S2:關閉手電

模式二:FUNA=Floating,F(xiàn)UN=Floating

S1:全亮模式
S2:25%度模式
S3:爆閃模式
S4:關閉手電

模式三:FUNA=Floating,F(xiàn)UN=Low

S1:全亮模式
S2:50%亮模式
S3:25%亮模式
S4:爆閃模式
S5:SOS 模式
S6:關閉手電

模式四:FUNA=Low,F(xiàn)UN=Floating

S1:全亮模式
S2:25%亮模式
S3:SOS 模式
S4:關閉手電

模式五:FUNA=Low,F(xiàn)UN=Low

S1:全亮模式
S2:50%亮模式
S3:25%亮模式
S4:關閉手電

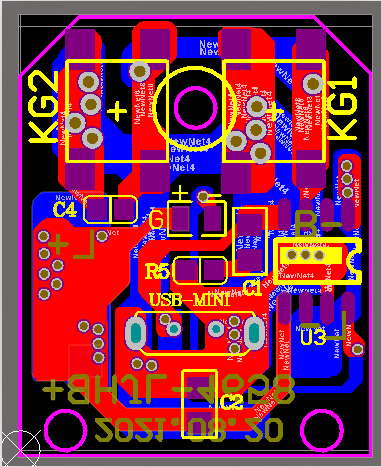

電子線路圖

電子線路圖
回復

使用道具 舉報

ID:1001745 發表于 2022-12-22 10:30 | 顯示全部樓層
原理圖能發一下嗎?
回復

使用道具 舉報

ID:1048606 發表于 2023-11-30 10:45 | 顯示全部樓層
這個評論我不會發圖片唉,要不你搜下,AP360X
回復

使用道具 舉報
