單片機超大聲鬧鈴4位數碼管超級實用板按鍵加10秒100秒按鍵清零 在用產品

[復制鏈接]
ID:1038987 發表于 2023-4-8 15:49 | 顯示全部樓層 |閱讀模式

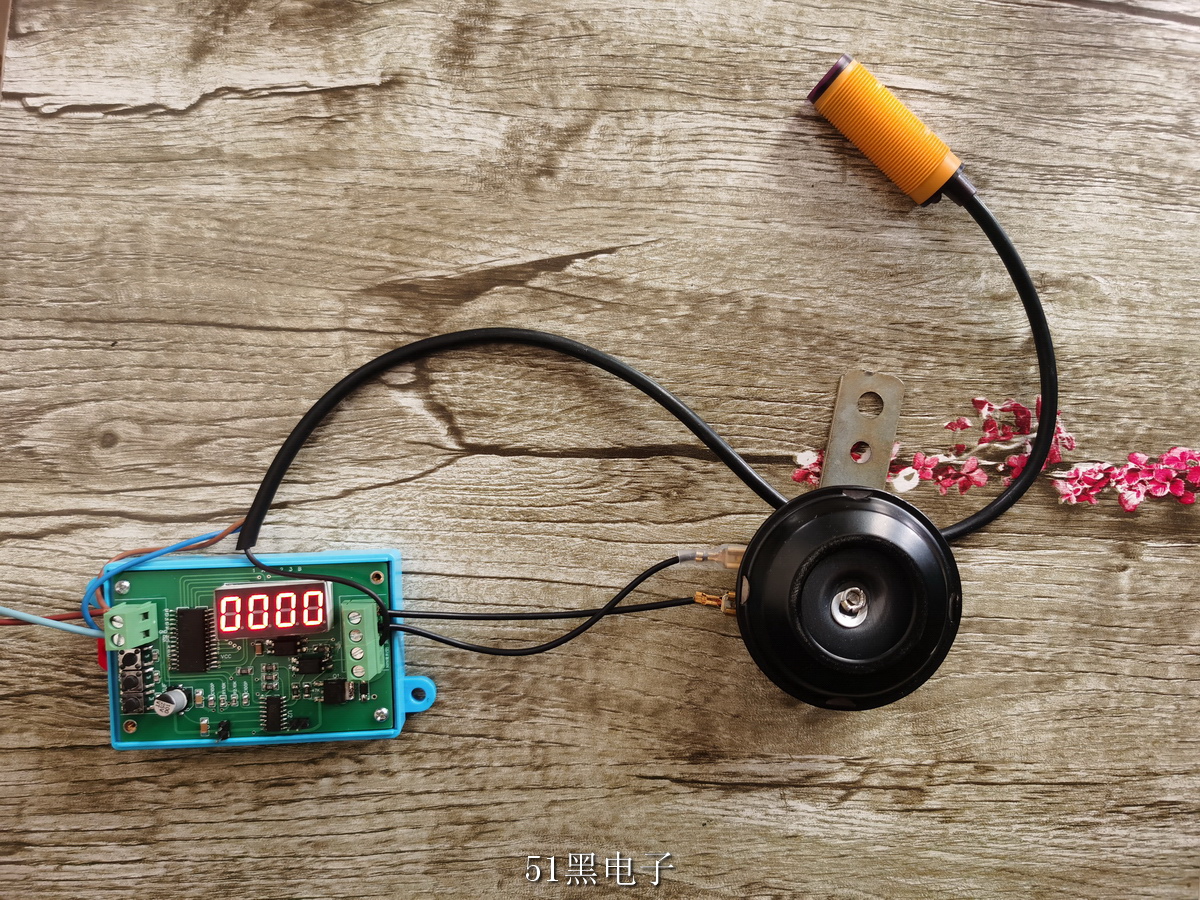

制作出來的實物圖如下:

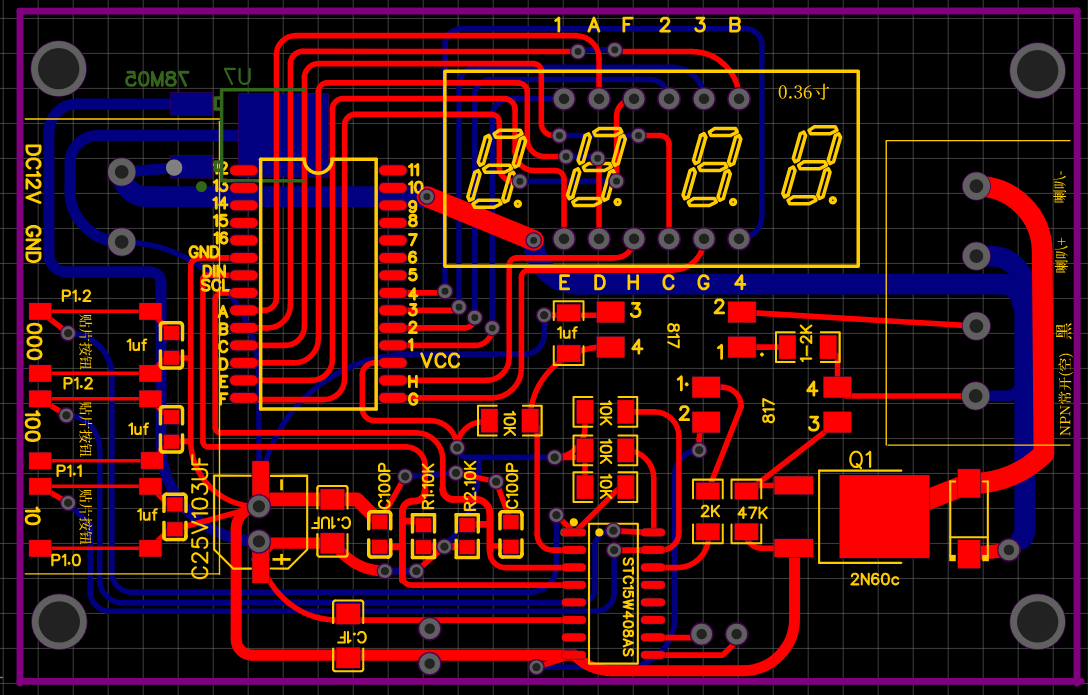

畫的原理圖和PCB圖如下:(51hei附件中可下載Gerber文件)

東西很實用。用12V電源可以驅動。電路簡單。
代碼更簡單。
定時很準。用的定時器。
數碼管顯示用的是。1640
我再把立創的電路分享了。

]DC12V供電4位LED大聲鬧鈴
]為自己制作的超大聲鬧鈴。有需要的送給你們。 感謝嘉立創。分享出來給更多有需要的人。歡迎討論。
]代碼完成可以用

單片機源程序如下:
//采用stc15w204s單片機tm1640芯片 DIN=P1^0;    15  CLK=P1^1; 16
//CODE[7]=CODE[7] | 10000000;//顯示小數點
/*****************************************************************************
*文 件 名:TM1640-V1.0
*當前版本:V1.0
*MCU 型號:STC12C5608AD
*開發環境:Keil uVision4
*晶震頻率:11.0592MHZ
*程序功能:數碼管驅動:驅動8段16位LED共陰數碼管顯示0123456789AbCdEF;
*免責聲明:1.此程序為TM1640驅動LED數碼管演示程序,僅作參考之用。
********************************************************************************/
  1. //頭文件
  2. #include "intrins.h"                   //包含_nop_()指令頭文件
  3. #include <STC15F2K60S2.H>



  4. /********************定義控制端口**********************/
  5. sbit DIN=P1^5;                                   //定義DIN數據端口 stc15w204s 15
  6. sbit CLK=P1^4;                                   //定義CLK數據端口 stc15w204s 16
  7. //需要顯示的數據
  8. unsigned int temptime=0;//秒計算
  9. unsigned int xsbl;
  10. //需要顯示的數據
  11. /********************定義數據*************************/
  12. //unsigned char code CODE[16]={0xBB,0x81,0xEA,0xE3,0xD1,0x73,0x7B,0xA1,0xFB,0xF3,0xF9,0x5B,0x3A,0xCB,0x7A,0x78,};  //共陰數碼管0~F字型碼,需根據硬件接法定義
  13. unsigned int  CODE[16]={0x00,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,};  //共陰數碼管0~F字型碼,需根據硬件接法定義

  14. /********************延時函數,延時nms******************/
  15. void delay_nms(unsigned int n)
  16. {
  17. unsigned int i;
  18. while(n--)
  19. for(i=0;i<550;i++);
  20. }



  21. /********************讀秒計算******************/
  22. void dumiao()
  23. {
  24.         temptime=temptime+1;
  25.         if (temptime>=10 && xsbl>0)
  26.         {xsbl=xsbl-1;
  27.                 temptime=0;
  28.         }
  29.

  30. }


  31. /********************Start函數*************************/
  32. void I2CStart()
  33. {
  34.     DIN=1;
  35.     CLK=1;
  36.         _nop_();
  37.         _nop_();
  38.         DIN=1;
  39.         _nop_();
  40.         _nop_();
  41.         DIN=0;
  42.         _nop_();
  43.         _nop_();
  44.         _nop_();
  45.         _nop_();
  46.         CLK=0;
  47.         _nop_();
  48.         _nop_();
  49. }
  50. /********************Stop函數*************************/
  51. void I2CStop()
  52. {
  53.         CLK=1;
  54.         _nop_();
  55.         _nop_();
  56.         DIN=0;
  57.         _nop_();
  58.         _nop_();
  59.         DIN=1;
  60.         _nop_();
  61.         _nop_();
  62.         CLK=0;
  63.         DIN=0;

  64. }

  65. /***************發送8bit數據,從低位開始**************/
  66. void I2CWritebyte(unsigned char oneByte)
  67. {
  68.   unsigned char i;
  69.   for(i=0;i<8;i++)
  70.   {
  71.     CLK=0;
  72.         if(oneByte&0x01)
  73.           DIN=1;
  74.         else
  75.           DIN=0;
  76.         _nop_();
  77.         _nop_();
  78.         _nop_();
  79.         CLK=1;
  80.         oneByte=oneByte>>1;
  81.         }
  82.         CLK=0;
  83.         _nop_();
  84.         _nop_();
  85.         _nop_();
  86.         _nop_();
  87.         DIN=0;
  88.         _nop_();
  89.         _nop_();
  90. }

  91. /************顯示函數,數碼管1~16位顯示0~F************/
  92. void disp()
  93. {
  94. unsigned char i;

  95. I2CStart();
  96. I2CWritebyte(0x40);        //數據命令設置:普通模式,地址自動加一
  97. I2CStop();

  98. I2CStart();
  99. I2CWritebyte(0xc0);        //地址命令設置:初始地址00H
  100. for(i=0;i<16;i++)                //發送16位顯示數據
  101. {
  102.    I2CWritebyte(CODE[i]);
  103. }
  104. I2CStop();

  105. I2CStart();
  106. I2CWritebyte(0x8c);        //顯示控制:顯示開,脈沖寬度設為11/16
  107. I2CStop();
  108. }
復制代碼

工程主頁 oshwhub.com/qepuemc/dc12v-gong-dian-4-wei-led-tai-sheng-nao-ling

TM1640超大聲鬧鈴.rar

47.75 KB, 下載次數: 20, 下載積分: 黑幣 -5

源程序

Gerber_PCB_DC12V供電4位LED大聲鬧鈴20230327打樣.zip

45.45 KB, 下載次數: 15, 下載積分: 黑幣 -5

Gerber文件

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵!

查看全部評分

回復

使用道具 舉報

ID:35873 發表于 2023-4-19 01:31 | 顯示全部樓層
雖然用不到  還是感謝分享
