瑟頓SF200 DIY,“放大器沒那么神秘” 的打樣文檔

ID:276675 · 發表于 2023-4-8 21:14

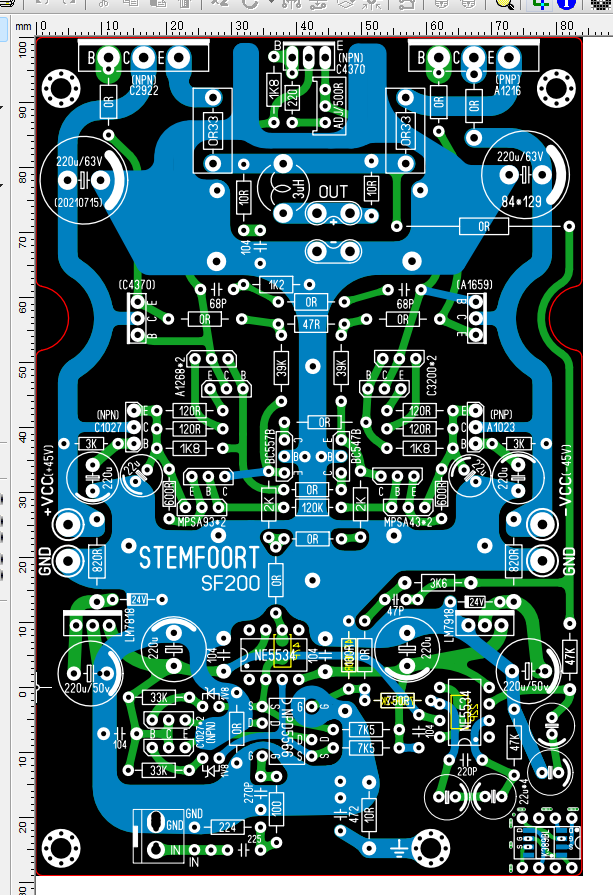

瑟頓SF200 DIY ，“放大器沒那么神秘” 的 Sprint-Layout 6.0 打樣文檔，供交流 :

lay6文件用Sprint-Layout 6.0打開.7z (67.63 KB, 下載次數: 42)

ID:276675 · 發表于 2023-4-8 21:25

D這板，先安裝 78/7918，調整相對應的輸入電源上的電阻，穩壓塊輸入輸出的壓差大于等于3V，確保 +-18V 后，再安裝其他

ID:276675 · 發表于 2023-4-9 13:49

板上0R的電阻可以跳線，2SA1216 集電極處 “0電阻”用粗一點的銅線。（0R的電阻也有一點點阻值）

盡量配一下對：小管 Hfe 200~300 （BC 547/557，Hfe 400及以下）；2個穩壓管 1V8 ，可用 1V8 發光二極管。

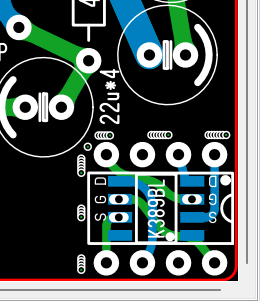

屏幕截圖 2023-04-09 133246.jpg

ID:276675 · 發表于 2023-4-9 13:54

補個圖，“1V8穩壓管”用 1V8發光二極管，屏幕截圖 2023-04-09 135158.jpg

ID:166138 · 發表于 2023-4-14 13:10

感謝樓主，有電路圖就好了

ID:846237 · 發表于 2023-4-21 13:56

感謝分享！下載留名！

ID:276675 · 發表于 2023-4-28 18:18

SF200 線路圖

ID:981597 · 發表于 2023-5-1 15:03

liuzongwu5822 發表于 2023-4-28 18:18
SF200 線路圖

高清大圖，不錯，謝謝樓主

ID:1090824 · 發表于 2023-8-6 17:48

高清大圖，學習

ID:1091524 · 發表于 2023-8-18 13:57

高清大圖，不錯，謝謝樓主

ID:1091524 · 發表于 2023-8-18 13:57

高清大圖，不錯，謝謝樓主

ID:1084716 · 發表于 2023-9-1 20:26

謝謝樓主分享、難得的好圖分享

ID:1019351 · 發表于 2025-6-16 11:14

好東西，下載學習學習！

ID:276675 · 發表于 2025-6-16 22:15

本帖最后由 liuzongwu5822 于 2025-6-19 20:41 編輯

再補幾個圖片，（建議：750R 調整為2K ）

ID:1110477 · 發表于 2025-6-20 04:53

感覺老款的全互補雙結晶體三極管放大器聯調不大容易，工作點又難以保持，聲音又沒有膽管經典，耗能也不算少，優勢在哪里呢？

ID:1110477 · 發表于 2025-6-20 04:57

管子還需要嚴格配對，總感覺全互補三極管放大器不那么先進了，現在晶體管圖示儀都難找，甭提挨個挑管了
