在隔壁論壇2元一片買了幾片BK1088收音機時鐘電路板。
01 收音板.jpg (109.15 KB, 下載次數: 40)
下載附件
2023-4-13 23:56 上傳

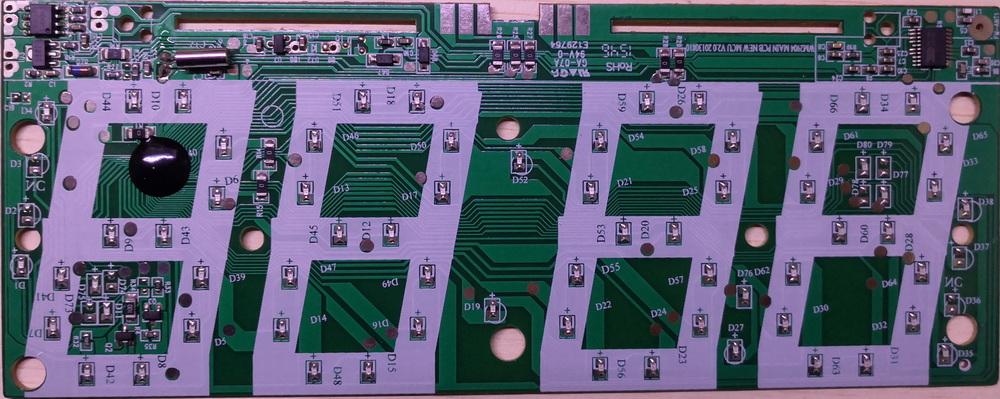

這個板子上收音機芯片是BK1088，功放芯片是8002，微處理器芯片是“牛屎”，看不出來型號。
02 內部.jpg (204.67 KB, 下載次數: 31)
下載附件
2023-4-13 23:56 上傳
經過自己摸索及壇友幫助，弄清楚了它的接線及功能。
03 接線圖.jpg (1.76 MB, 下載次數: 43)
下載附件
2023-4-13 23:56 上傳
06 8002接線.jpg (451.25 KB, 下載次數: 35)
下載附件
2023-4-13 23:56 上傳
07 BK1088接線.jpg (255.15 KB, 下載次數: 31)
下載附件
2023-4-13 23:56 上傳

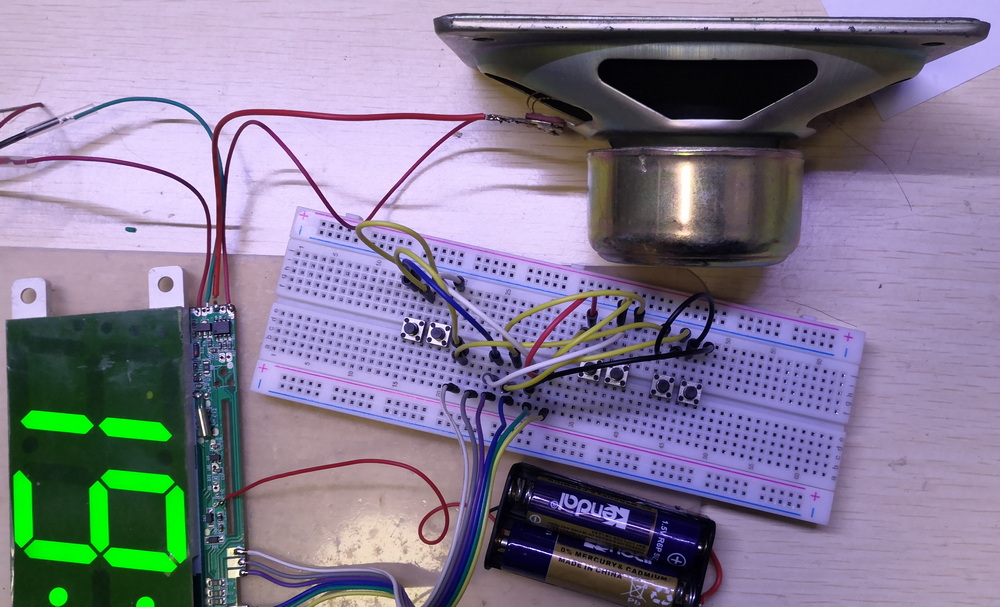

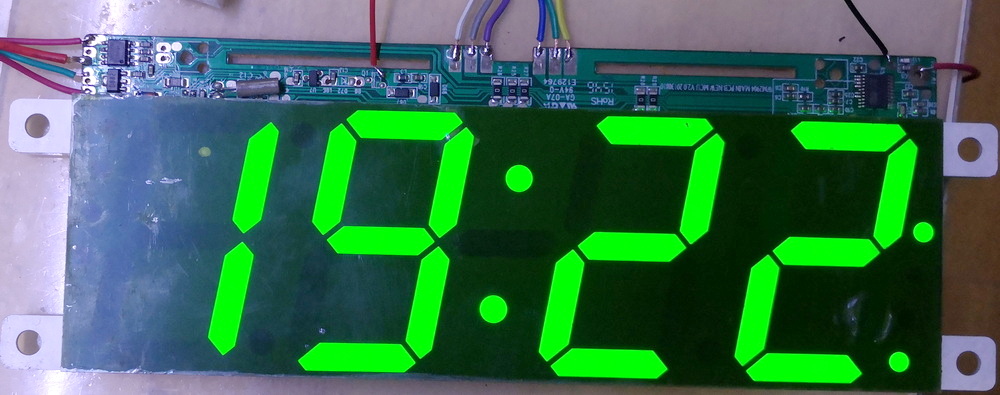

接好線以后，能夠顯示時鐘，在“FM天線”處焊了一根30CM長的導線作為天線，可以收聽FM臺，音量和音質也很好。
由于不知道AM（中波）線圈如何繞制，所以收不到臺。
05 時間顯示.jpg (138.34 KB, 下載次數: 37)
下載附件
2023-4-13 23:56 上傳
04 電路.jpg (235.5 KB, 下載次數: 36)
下載附件
2023-4-13 23:56 上傳
找了一個紙盒，為它制作了一個家。
15 面板開孔.jpg (153.89 KB, 下載次數: 32)
下載附件
2023-4-13 23:56 上傳
下載附件
2023-4-13 23:56 上傳
音箱是用一個壞了的mp3，去掉PCB板，僅用外殼及它的揚聲器，安裝的紙盒的后面。
10 喇叭.jpg (165.93 KB, 下載次數: 40)
下載附件
2023-4-13 23:56 上傳

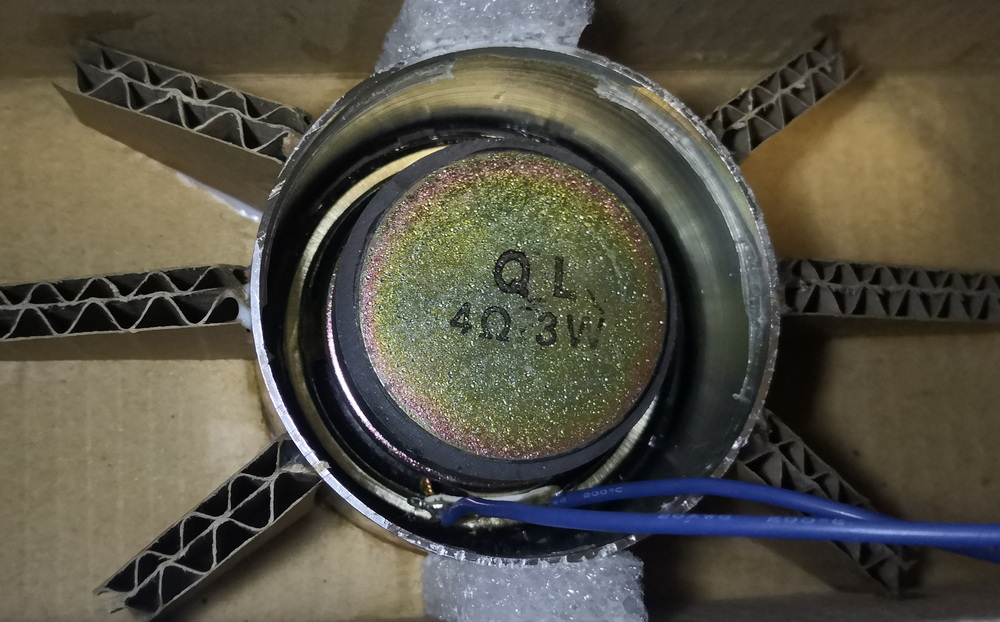

內部用“瓦棱紙”，用白乳膠與mp3的鋁合金音箱粘合，支撐著整個金屬體。
11 喇叭.jpg (219.53 KB, 下載次數: 33)
下載附件
2023-4-13 23:56 上傳
外部供電的USB插座，先用“AB膠”將PCB粘合在木片上，再用白乳膠將木片與紙盒粘合。
12 USB.jpg (169.76 KB, 下載次數: 36)
下載附件
2023-4-13 23:56 上傳
14 USB.png (26.44 KB, 下載次數: 40)
下載附件
2023-4-13 23:56 上傳
天線的安裝，先把天線座固定在一塊五層板上，再將五層板與紙盒底部用白乳膠粘合，膠水干透后再將天線從上面開好的孔插入并固定天線的螺絲。
后來才發現天線與座子裝錯了，但已經不好改正了。
09 天線.jpg (178.89 KB, 下載次數: 39)
下載附件
2023-4-13 23:56 上傳
控制開關
16 控制開關.jpg (103.29 KB, 下載次數: 36)
下載附件
2023-4-13 23:56 上傳

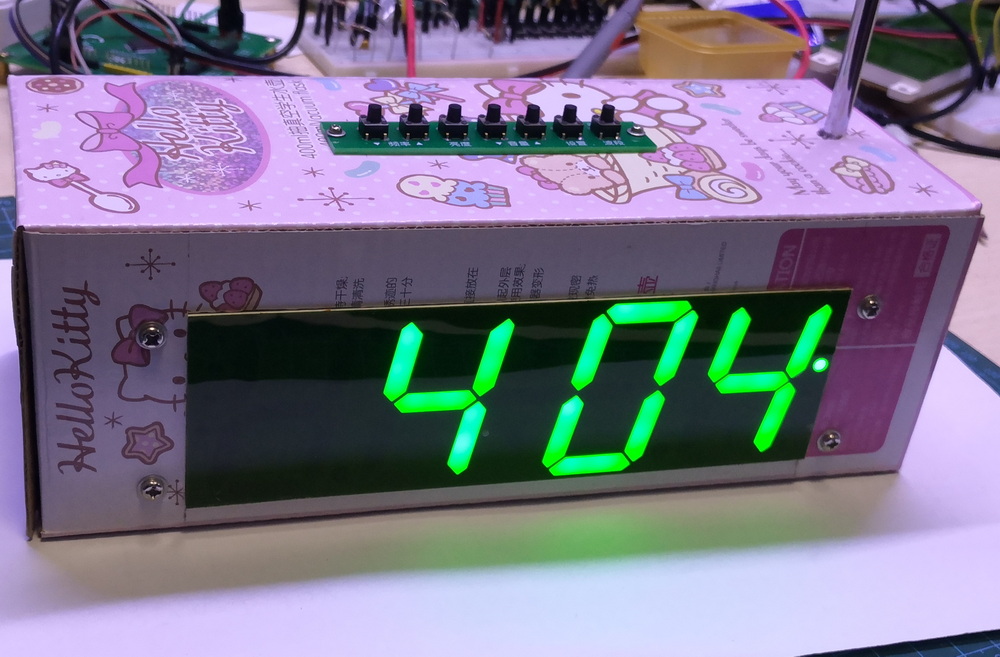

在時鐘模式，可以顯示：年、月、日、時分。
在收音機模式，會自動切換到時分。
下載附件
2023-4-13 23:56 上傳
下載附件
2023-4-13 23:56 上傳
一個簡陋的收音機就做好了。
|
