51單片機驅動ws2812燈帶程序 三線一燈一控制有圖有說明 希望能幫到大家

  [復制鏈接]
ID:1038987 發表于 2023-4-22 13:32 | 顯示全部樓層 |閱讀模式
制作出來的實物圖如下：

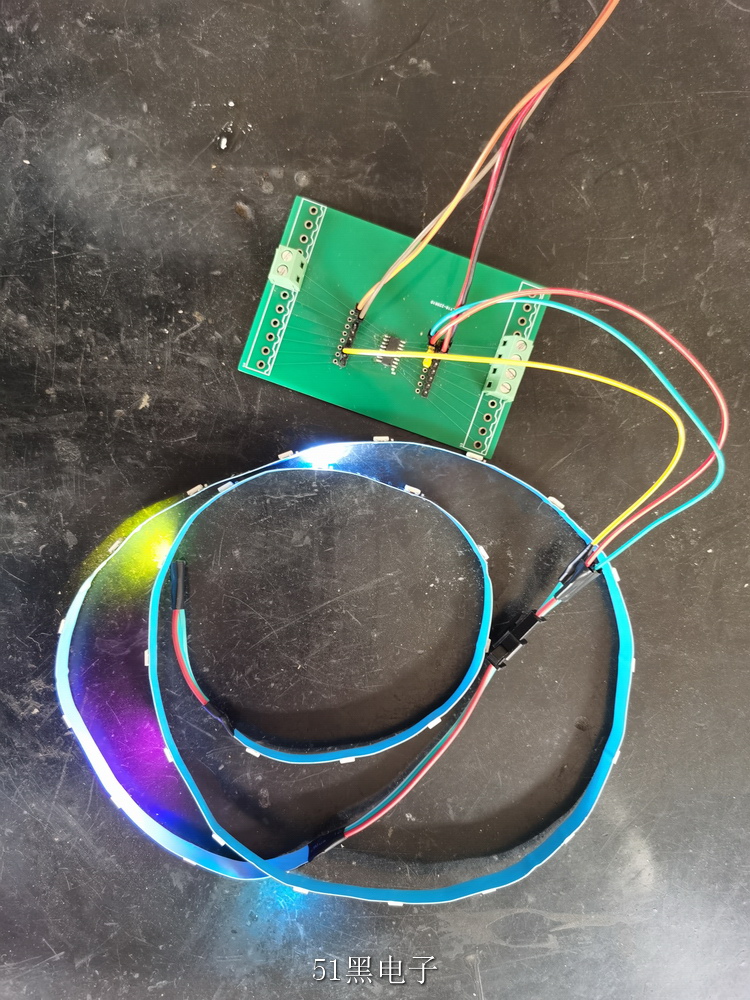

使用圖

使用圖
這個是上電顯示的樣子。供電5V，燈帶和單片機共用（1米30燈30控5V供電三線接線）

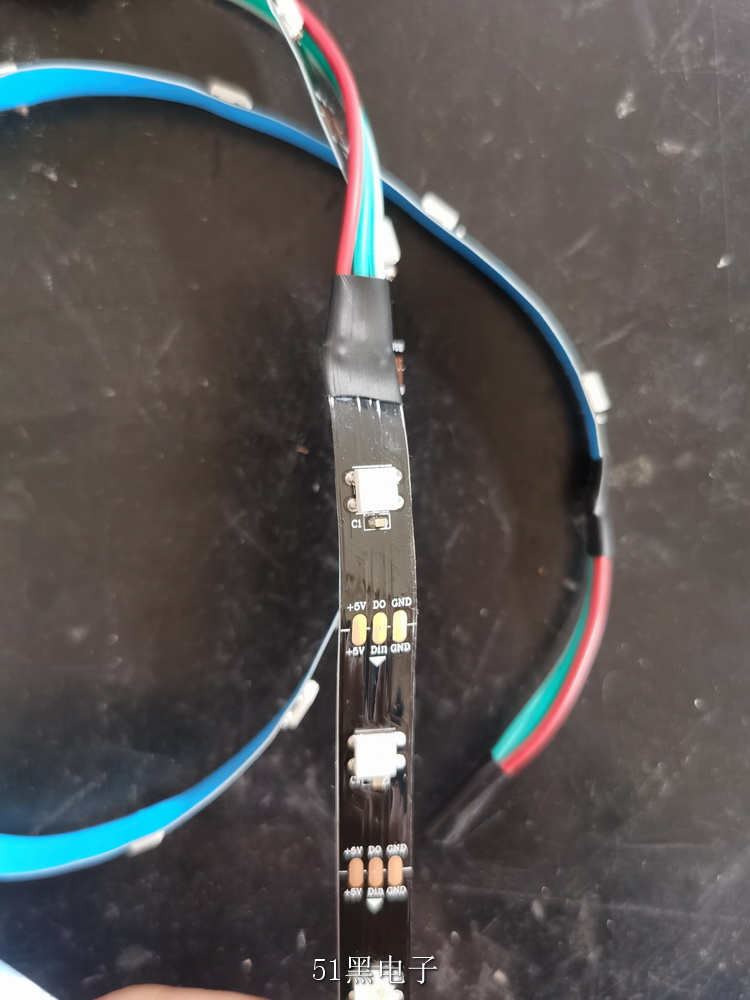

提醒圖

提醒圖

這是要注意的，上面有個小箭頭，是控制方向，所以要接對線。不然不亮，我一開始接錯了線，半天沒亮。箭頭指的方向是出口方向要在進口接線

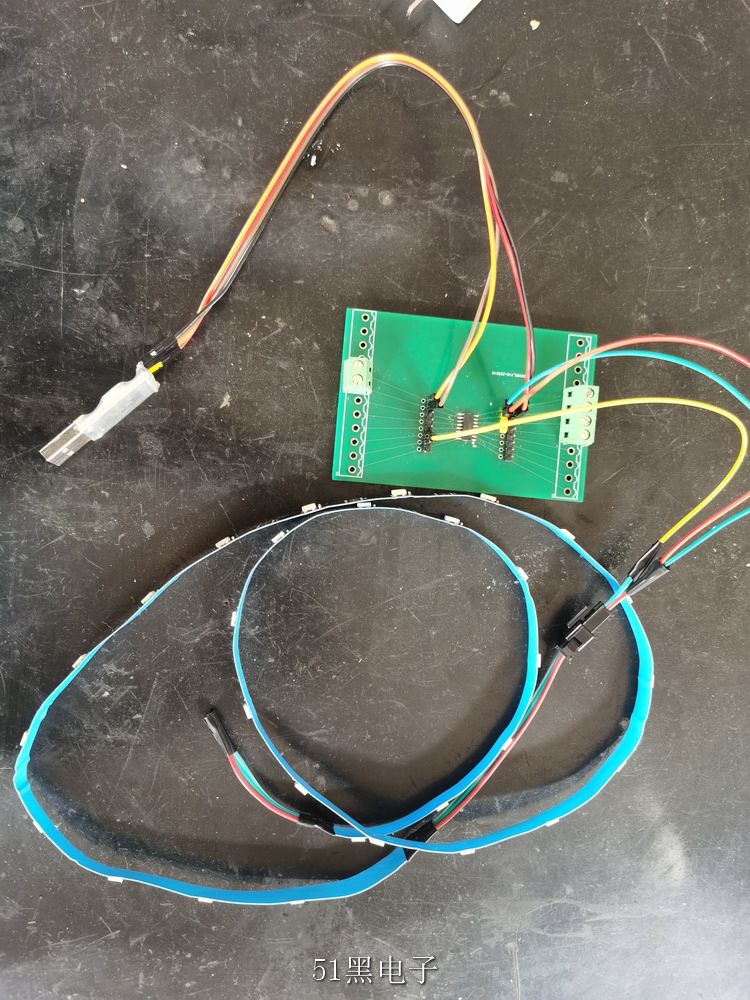

全部圖

全部圖

測試用了以前的stc15w204S 單片機，用的腳位是3.7 別外兩條接gnd VCC  USB轉TTL線給單片機下載程序和供電。其實的什么也沒有

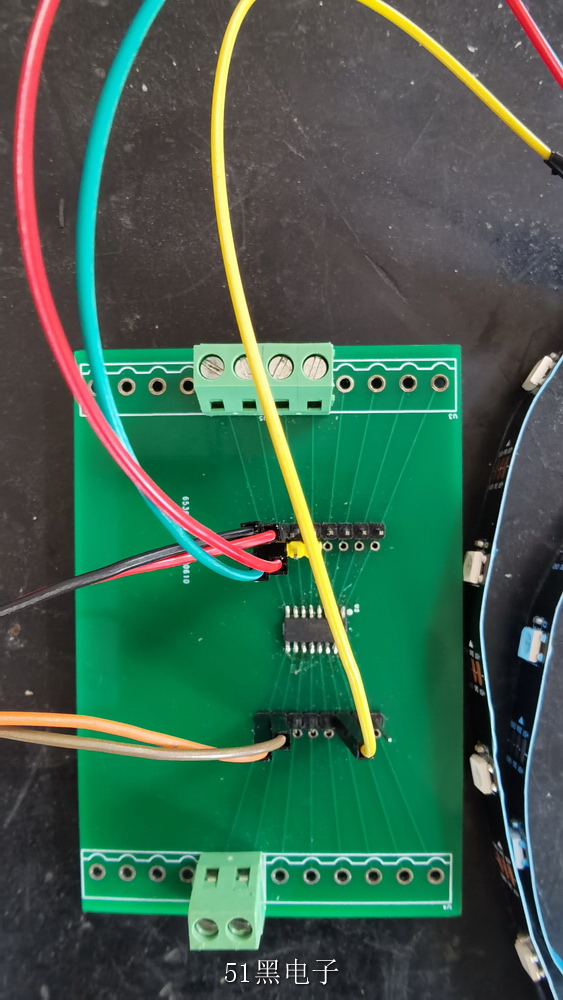

接線圖

接線圖

黃色線是燈帶的數據口，上面的紅色和紅色是供電VCC和GND  下面的是RX TX
下面是程序，可以根據自己的想法再加東西。上面有注釋

15w204s單片機源程序如下:
  1. /***WS2812驅動程序***/
  2. /*作者：YUAN HUA FEI*/
  3. //以上是原作者
  4. //用51單片機15w204s驅動ws2812燈帶三線一燈一控制
  5. //ws2812這個燈都是4個接線端子。分三線和四線接法。
  6. /*
  7. VDD 接5V
  8. VSS 接GND
  9. DI  接信號進
  10. DO  接信號出
  11. 使用時注意線不要接反，不會亮的。
  12. */
  13. //最少支持stc15w204s stc15w408AS   24.000MHz  程序好懂好用。
  14. #include<STC15.h>
  15. #include<intrins.h>
  16. #define uchar unsigned char
  17. #define uint unsigned int
  18. #define  num 26                //燈泡個數

  20. sbit DO=P3^7;//數據輸出口--------------------------這里用的是單片機上的這個口

  22. void delay1us() //單片機寫數據的時候需要有很小的等持
  23. {
  24.         _nop_();//_nop_();的數據不用調可以用。
  25.         _nop_();
  26. }

  28. void delays(uint m)//每次寫完全部燈需要等一會大于50us
  29. {
  30. uchar i,j;
  31. while(--m)
  32. {
  33.          for(i=6;i>0;i--)
  34.          for(j=250;j>0;j--);
  35. }
  36. }

  38. /**目前測試STC15系列9～30MHz整得成**/
  39. /**適當調整_NOP_(),最低8MHz也整得成***/
  40. /*調整Re、Gr、Bl的比例可搭配出各種顏色*/
  41. /********0～255,共256級亮度 *********/
  42. /*****調整數字大小可調整色調及亮度*****/
  43. //括號內分別代表（紅、綠、藍）數據
  44. void WS2812WR(uchar Re,uchar Gr,uchar Bl)  //這個是寫數據的主程序其中每點一個燈就要執行一次這個程序，把不同的數帶進來就顯示不同的色
  45. {
  46.         uchar color=3,dat,i=8;                 //color三基色  根據代入值dat的實際值時行寫數據，數據寫好后燈就亮了
  47.         DO=0;
  48.         //依次輸出24bit GRB數據
  49.         while(color--)
  50.         { if(color==2)dat=Re;
  51.           if(color==1)dat=Gr;
  52.           if(color==0)dat=Bl;
  53.                 while(i--)
  54.                 {
  55.                         if(dat & 0X80)//寫1
  56.                         {
  57.                                 DO=1;delay1us();
  58.                                 DO=0;_nop_();
  59.                         }
  60.                         else          //寫0
  61.                         {
  62.                                 DO=1;_nop_();
  63.                                 DO=0;delay1us();
  64.                         }
  65.                           dat <<= 1;
  66.                 }
  67.         i=8;
  68.   }
  69. }                                                                                                                                                                        //這個是寫數據的主程序其中每點一個燈就要執行一次這個程序，把不同的數帶進來就顯示不同的色

  71. void main()
  72. {
  73.         while(1)
  74.         {
  75.                 //for(i=0;i<8;i++)
  76.                 //{
  77.                 //這里自己定義每個燈的色彩現在是定義了6個燈。如果想讓燈不亮就三個0 0,0,0   如果要最亮就是255,255,255
  78.                 /*
  79.                 WS2812WR(40,18,204);  //粉紅
  80.                 WS2812WR(0,200,200);  //粉紅
  81.                 WS2812WR(200,0,200);  //青蘭 好看
  82.                 WS2812WR(200,200,200);  //白
  83.
  84.                 WS2812WR(0,0,0);  //關，不亮
  85.                 WS2812WR(222,222,222);  //特白色255 255 255
  86.                 */
  87.         //        }
  88.                 int i,j;
  89.                 for(j=0;j<num;j++)                //i內改燈的色，j外改內部的位置
  90.                 {
  91.                         for(i=0;i<num;i++) //有多少燈就要運行多少次，實現為每一個燈改色
  92.                         {
  93.                                 if(i==j-2)
  94.                                 WS2812WR(200,0,200);  //粉紅

  96.                                 if(i==j-1)
  97.                                 WS2812WR(0,200,200);  //青蘭

  99.                                 if(i==j)
  100.                                 WS2812WR(200,200,0);  //橙黃

  102.                                 if(i==j+1)
  103.                                 WS2812WR(200,200,200);//正白
  104.
  105.
  106.                                 else
  107.                                 WS2812WR(0,0,0);//無色底色
  108.                                 //WS2812WR(0,0,30);//藍色底色
  109.                         }
  110.
  111. //都是要延時一段時間的，而每發完32bit數據
  112. //IO總是為低，那只要隨便延時下就復位了
  113. delays(500);//這個是發送一次命令后需要做個等待

  115.                 }
  116.
  117.
  118.         }
  119. }
復制代碼

程序可以用。然后再傳一下吧。都是可以用的，一樣的。

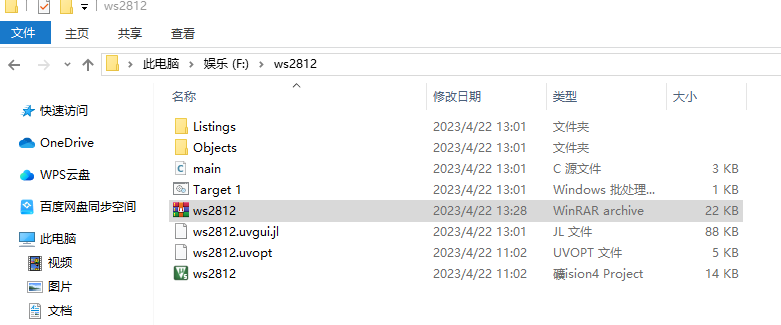

以上代碼的Keil工程下載(您也可以復制上面的代碼到keil,就不必下載了): ws2812.rar (21.28 KB, 下載次數: 59)

評分

參與人數 1黑幣 +90 收起 理由
admin + 90 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:901570 發表于 2025-5-25 16:46 | 顯示全部樓層
感謝分享，程序正是吾需要的。
