SL6813同步升壓DC-DC電源芯片 3.3V煙霧報警器方案

ID:1062608 · 發表于 2023-6-16 16:05

概述
  SL6813 是一款具有低待機功耗、高
效率的同步升壓DC-DC，待機電流僅
15uA。
  SL6813 采用固定導通時間的PFM控
制方式，在輕載時自動降低開關頻率保持
高的轉換效率。
  SL6813 外圍僅需3 個元件，即可實
現將低輸入的電池電壓轉換到所需要的工
作電壓。
  SL6813 采用專利的控制技術，具有
低待機功耗和輕載高效的特點。SL6813
能夠在保持輸出電壓升壓穩壓條件下實現
輸入電流僅15uA，尤其適合對待機時間要
求高的應用。

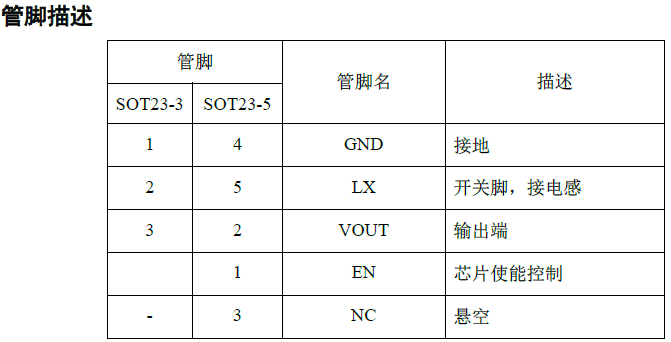

  SL6813 采用SOT23-3 和SOT23-5 封
裝。

特點
  低靜態功耗：6uA
  高效率：可高達93%
  最大工作頻率：370KHz
  輸出電壓：2.2V~5.0V（步進0.1V）
  啟動電壓：0.9V
  低紋波、低噪聲
  SOT23-3、SOT23-5 封裝

應用領域
  1~2 節干電池供電的電子設備
  電子詞典、數碼相機、血壓計、MP3、遙
控玩具、無線耳機、無線鼠標鍵盤、器
械、防丟器、汽車防盜器、充電器、VCR、
PDA 等手持電子設備

電路圖
