單片機硬件電路基礎分享輸出電路繼電器

ID:1084273 · 發表于 2023-6-27 09:25

U1光耦：別離高低壓，防止高壓干擾，達到電氣隔離。

D5 1N4148：續流二極管，珍愛元件不被感應電壓擊du穿或燒壞，以并聯的方式接到產生感應電動勢的元件兩端，并與其構成回路，使其產生的高電動勢在回路以續電流方式耗費，從而起到珍愛電路中的元件不被損壞的作用。

ID:1085441 · 發表于 2023-7-4 02:32

如果繼電器的驅動電流不大，可以直接用達林頓輸出的光藕直接驅動繼電器，省掉三極管和R4 R5

ID:1088252 · 發表于 2023-7-12 17:15

只是一般情況吧，驅動電流不大的時候可以省掉三極管的

ID:1085441 · 發表于 2023-7-12 20:49

是的，我們用的是信號繼電器，都是用光耦直接驅動的

ID:1020290 · 發表于 2023-7-18 18:25

光耦驅動的繼電器，正好在學習

ID:1088957 · 發表于 2023-7-19 11:22

光耦驅動的繼電器，感謝分享

ID:1089632 · 發表于 2023-7-25 21:38

光耦驅動的繼電器，現在正在用

ID:316310 · 發表于 2023-8-3 22:02

別離高低壓，防止高壓干擾，達到電氣隔離

ID:1090778 · 發表于 2023-8-5 14:34

學習到了

ID:195496 · 發表于 2023-8-11 08:16

民用燈具里面沒有光耦，直接用三極管驅動繼電器，比如家用的三光吸頂燈。

ID:1092860 · 發表于 2023-9-7 10:08

不斷學習才能進步

ID:1097847 · 發表于 2023-10-30 17:47

驅動電流不大的時候可以省掉三極管的

ID:1099849 · 發表于 2023-11-29 16:43

學到了學到了

ID:1106967 · 發表于 2023-12-28 20:58

這兩個元件在電路設計中履行了保護元件和隔離電路的功能，有助于提高電路的可靠性和穩定性。

ID:143767 · 發表于 2024-1-22 10:27

光耦發光二極管的供電是多少？

ID:1113871 · 發表于 2024-3-22 22:14

這個思路不錯感謝分享

ID:344848 · 發表于 2024-5-26 22:21

建議將R4接在R5和Q1基極之間。

ID:1129414 · 發表于 2024-8-12 15:46

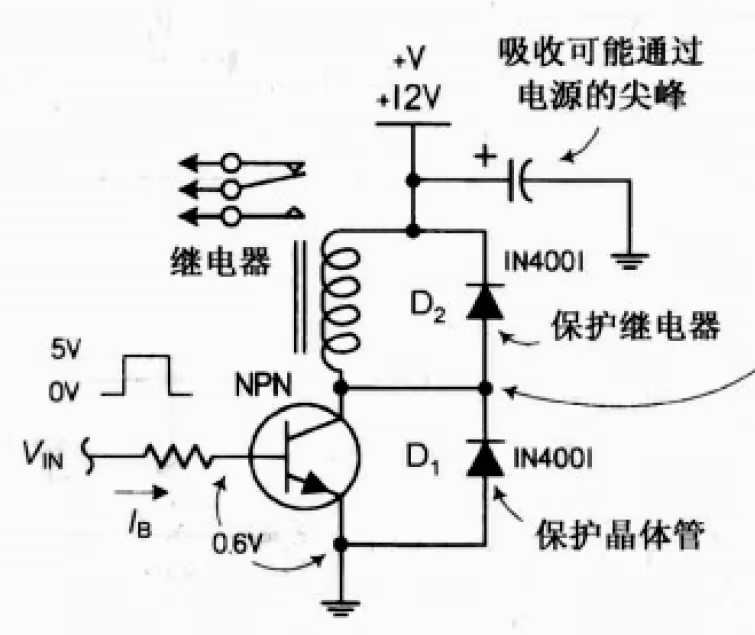

可以再加二極管保護三極管

ID:513213 · 發表于 2024-8-14 13:17

donglw 發表于 2024-5-26 22:21
建議將R4接在R5和Q1基極之間。

這樣不好

ID:1134561 · 發表于 2024-10-24 13:46

光耦兩邊的地可以分開，完全是光信號控制
