一、系統方案

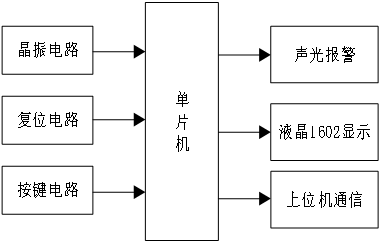

本設計采用STC89C52單片機作為主控制器，液晶1602顯示溫濕度，按鍵設置溫濕度閥值，實際溫濕度低于設置下限或者大于上限，蜂鳴器報警，LabView上位機通信，上位機顯示溫濕度，同時上位機可以設置溫濕度閥值，實現下位機和上位機的雙向通訊。

二、硬件設計

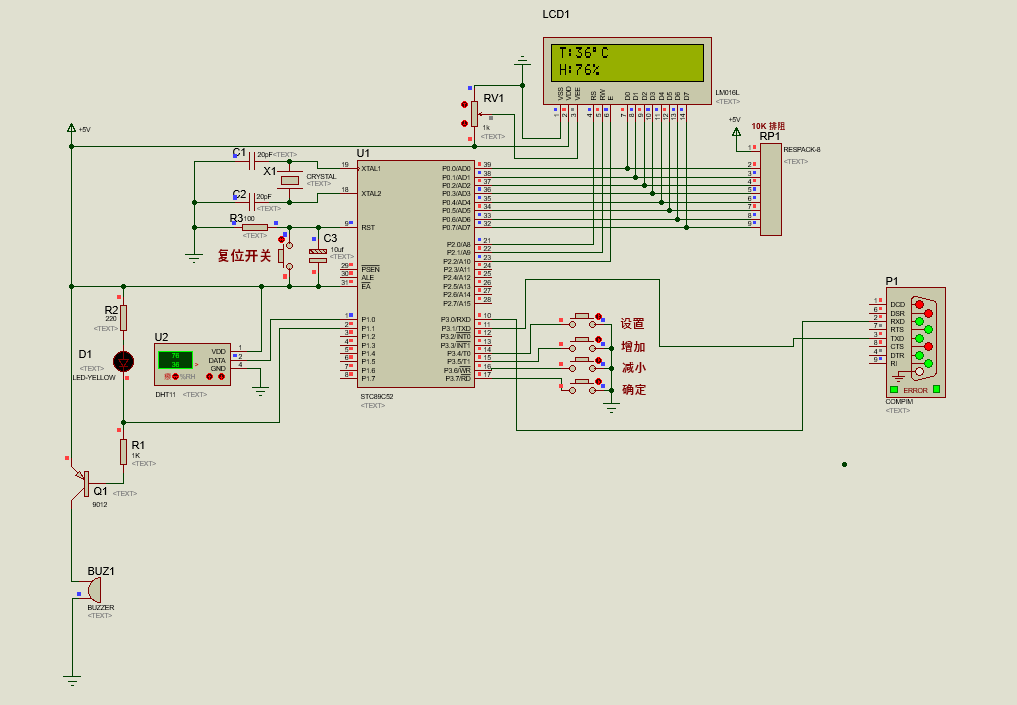

原理圖如下：

三、單片機軟件設計

單片機代碼主要是串口初始化、串口中斷服務程序。首先是串口初始化：

void Uart_init()

{

    TMOD=0x21;                        //波特率發生器T1的工作方式為2，自動填裝初值

        TH0=(65536-50000)/256;                                        //重裝初值50ms中斷一次

        TL0=(65536-50000)%256;

        ET0=1;

        TR0=1;

        EA=1;

        TH1=0xfd;

         TL1=0xfd;

         TR1=1;

    ET1=0;

        SM0=0;

         SM1=1;

         REN=1;

        ES=1;

        beep=1;

}

貼上51單片機負責串口發送的兩個函數：

void mcu_pc(unsigned char x)//串口發送程序 發送單個字節

{

        SBUF=x;

        while(TI==0);

        TI=0;

}

void Send2_Str(char *s)//發送字符串

{

    while (*s)              //Check the end of the string

    {

        mcu_pc(*s++);     //Send current char and increment string ptr

    }

}

在串口中斷中處理接收到的數據：

void Usart() interrupt 4

{

        if(RI==1)

        {

        receiveData=SBUF;//出去接收到的數據

        RI = 0;//清除接收中斷標志位

        }

}

四、上位機軟件設計

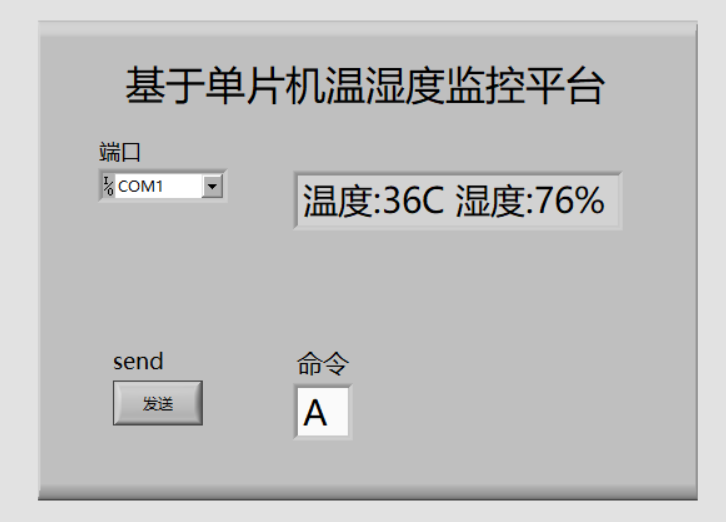

上位機是借助LabView來開發的，界面比較簡單，首先前面板設計UI界面，之后后面板通過圖形化編程完成軟件開發，放上一個上位機前面板的截圖：

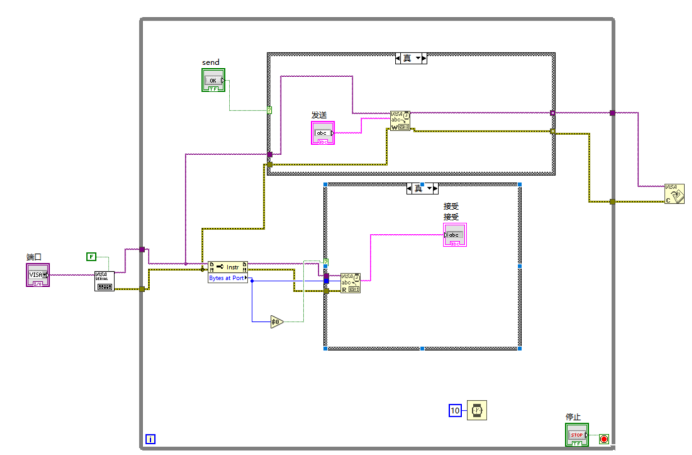

后面板截圖如下：
