STC15W204S單片機供電是5伏后手被燙起泡了?

ID:1087674 · 發表于 2023-7-23 19:05

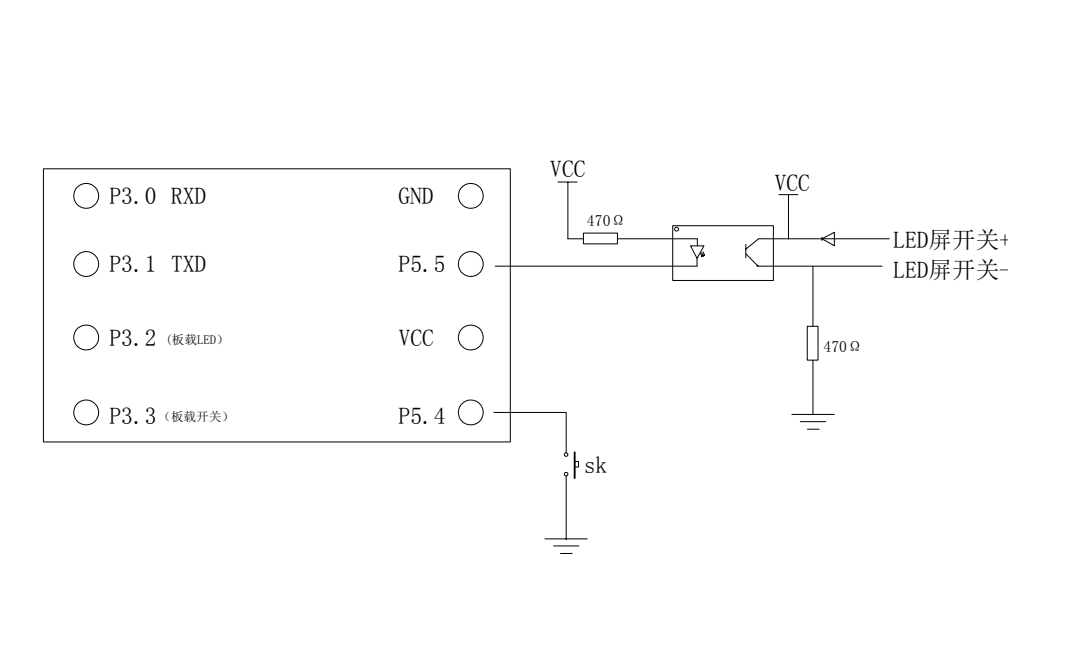

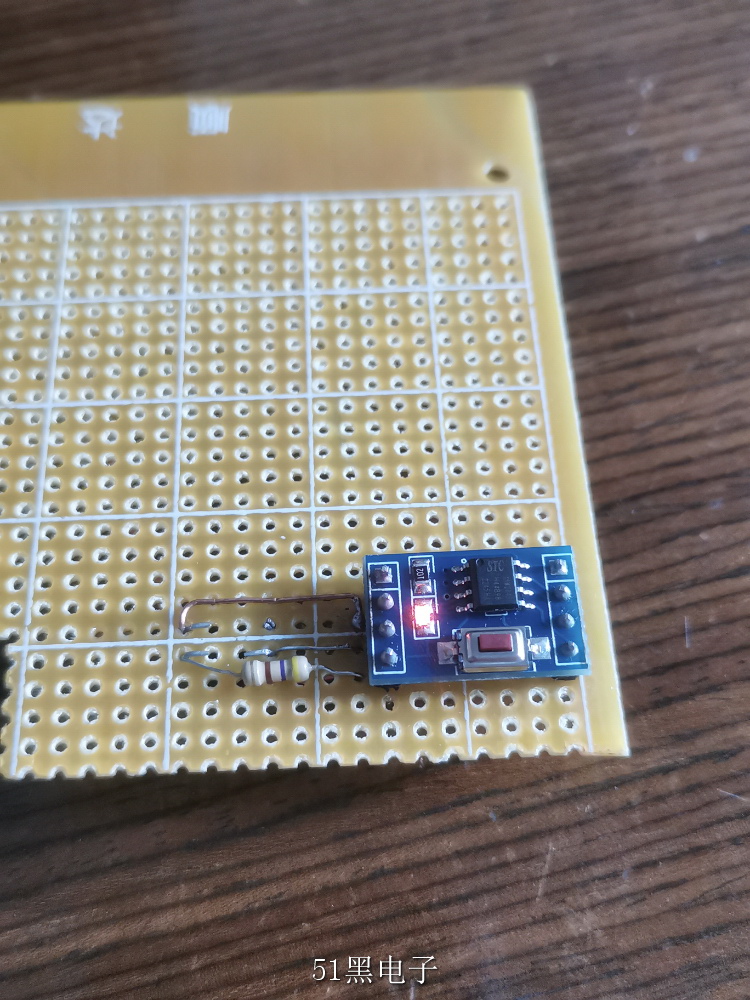

這個單片機不是5伏的？開始供電5伏，開發板上的燈亮一會滅了，手不小心摸到芯片，也幸虧摸到，手被燙起泡了。馬上斷電用濕紙給芯片降溫，再次開功能正常，但再次滅燈，后面改用3.5伏供電溫度一切正常。

ID:213173 · 發表于 2023-7-24 07:22

電源質量不良！在STC15W204S的VCC腳就近加一個47uF和一個0.01uF電容濾波。

ID:584814 · 發表于 2023-7-24 08:21

你這片STC15W204S性能不良，鑒定完畢。

ID:752974 · 發表于 2023-7-24 08:22

使用前要做功課，還好，沒有加220V電壓。

ID:320306 · 發表于 2023-7-24 09:24

你這不是都已經驗證過了嘛，應該是3.3V供電的，只是芯片的極限電壓能超過5V而已。

ID:1034262 · 發表于 2023-7-24 10:01

STC15W204S是寬電壓的，工作電壓2.5~5.5V。上5V就燙，可能原因：
1、沒有高低頻退耦電容，或者退耦電容離得遠。
2、電源上電時有過壓沖擊、浪涌之類（超過6V），上電瞬間沖擊MCU。

ID:879348 · 發表于 2023-7-24 11:06

這很正常，電子工程師那個沒被燙過

ID:1087674 · 發表于 2023-7-24 18:08

coody_sz 發表于 2023-7-24 10:01
STC15W204S是寬電壓的，工作電壓2.5~5.5V。上5V就燙，可能原因：
1、沒有高低頻退耦電容，或者退耦電容離 ...

它是工作了一會才自動保護的，不是一通電就不行。這個不是浪涌問題吧。我倒是沒有在輸入端加電容。因為這個是試驗，遲點上機用電池供電的。

ID:1034262 · 發表于 2023-7-24 21:41

農民阿伯發表于 2023-7-24 18:08
它是工作了一會才自動保護的，不是一通電就不行。這個不是浪涌問題吧。我倒是沒有在輸入端加電容。因為這 ...

也可能是中途電源有尖峰干擾。

ID:1087674 · 發表于 2023-7-25 11:13

wulin 發表于 2023-7-24 07:22
電源質量不良！在STC15W204S的VCC腳就近加一個47uF和一個0.01uF電容濾波。

用電池供電話，不用加這兩個電容吧。

ID:1034262 · 發表于 2023-7-25 14:44

農民阿伯發表于 2023-7-25 11:13
用電池供電話，不用加這兩個電容吧。

老天，MCU是大規模數字電路，高低頻退耦電容是必須的，STC的手冊電路說得很清楚的，都不加電容，難怪會不穩定。可以多看看別人的電路，就會有收獲。

ID:712097 · 發表于 2023-7-25 15:43

應該是MCU燒掉了。

ID:1089588 · 發表于 2023-7-25 15:56

以后只要涉及芯片供電的記得加上電容

ID:709761 · 發表于 2023-7-25 17:26

本帖最后由李冬于 2023-7-27 17:18 編輯

萬用表測芯片VCC腳的對地阻值，正常在200多，低了就是有問題，最好是每個引腳都測對地阻值，400到500之間正常

ID:57657 · 發表于 2023-7-25 17:49

李冬發表于 2023-7-25 17:26
萬用表測芯片VCC腳的對地阻值，正常在200多，低了就是有問題

阻值不能帶電測量，有問題聯系STC總部客服。

ID:1087674 · 發表于 2023-7-27 15:10

coody_sz 發表于 2023-7-25 14:44
老天，MCU是大規模數字電路，高低頻退耦電容是必須的，STC的手冊電路說得很清楚的，都不加電容，難怪會不 ...

如果是電池供電呢？不用加電容的吧。電池供電很穩定的啊

ID:1087674 · 發表于 2023-7-27 15:11

chxelc 發表于 2023-7-25 15:43
應該是MCU燒掉了。

沒燒，功能正常呢。這個MCU有保護，冷下來后重新上電功能正常

ID:709761 · 發表于 2023-7-27 17:15

npn 發表于 2023-7-25 17:49
阻值不能帶電測量，有問題聯系STC總部客服。

常識大家都知道

ID:1075796 · 發表于 2023-7-28 00:05

很常見，內部短路，電流過大！

ID:910171 · 發表于 2025-1-31 19:16

芯片的供電引腳就近加退耦電容器，是電路設計最最基本的原則，跟你用電池供電還是適配器供電完全無關，否則電路可能會出現各種不期望的異常狀況而無法正常工作，你頭鐵硬是不按基本原則來，還對大家的提醒不以為然，我也是服了你了。

ID:517951 · 發表于 2025-2-3 08:47

用STC51單片機5年了, 就遇到單片機電源極性接反了,大電流導致單片機發熱, 但沒損壞.
vdd電壓到6v以上, 單片機不發熱,但瞬間就壞.
