一個失敗的T12烙鐵控制板DIY

ID:562099 · 發表于 2023-8-19 20:54

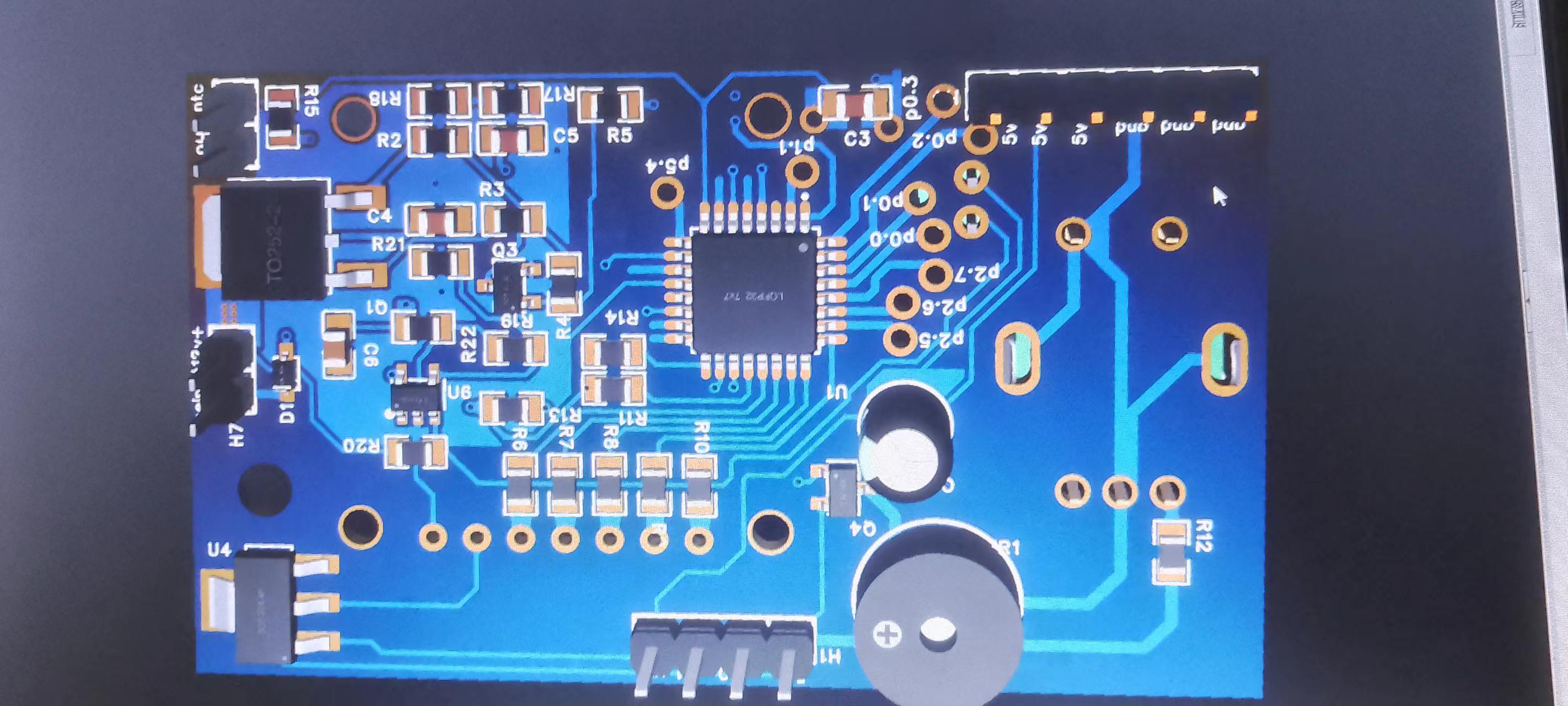

跟據論壇稍微改的，一通上電控制T12的場效應管直接就導通了。T12直接加熱。不可控。電源電壓不是24V的。是16V的，原理圖在
附件里面了。

ID:562099 · 發表于 2023-8-19 21:02

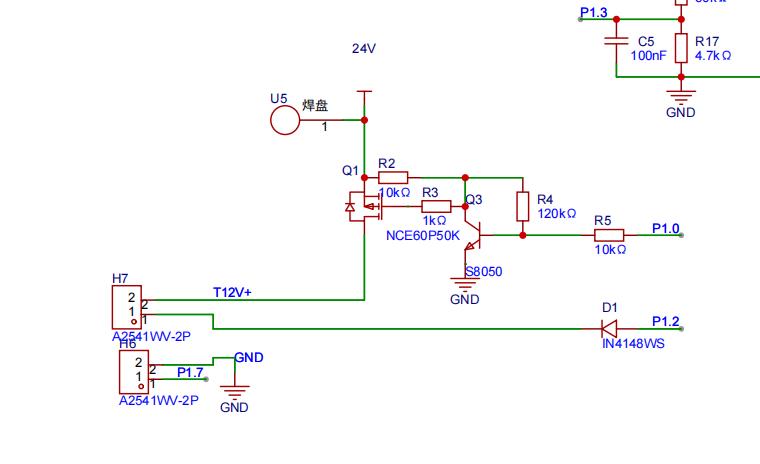

控制發熱的場效應管部分圖

ID:427868 · 發表于 2023-8-20 07:14

使用R4有什么目的，還不去掉它！另外R3改用一二百歐的，R5用1-3K的，10K有些大，P1.0設置為推挽輸出。另外插座H7的1腳沒見其他網絡，如果僅接D1的負極，T12怎么能通電？

ID:883242 · 發表于 2023-8-20 15:21

R4有損壞單片機的嫌疑。Q3導通會把Q1G拉到0V，而Q1最大額定值Ugs為20V，顯然超了會造成Q1永久性損壞。

ID:712493 · 發表于 2023-8-20 20:55

R4下拉吧

ID:1079566 · 發表于 2023-8-21 08:29

R2, R4, R5的阻值, 決定了 Q3 S8050會一直導通, 無論MCU輸出任何電平.

R5 一般470左右, 大了, 電流小, 影響導通時間, R4應該去掉, 要接,也只能接MCU的供電VCC. 這里還是去掉最好,否則你還要考慮它的大小, 120K不合適

R2,R3, 可以用現在的大小.

其實這種驅動P-MOS, 開關速度不會快, 開通可以比較快, 關斷應該會慢(R2,R3). 開關頻率大概不高于1KHZ.
因為MCU要測量發熱芯的mv級電壓, 如果沒完全關斷,這個mV電壓會被這時的電流產生的電壓所掩蓋.

ID:1033105 · 發表于 2023-8-21 09:01

記得PMOS柵極要一個上拉電阻

ID:562099 · 發表于 2023-8-21 20:26

劉佑紅發表于 2023-8-20 07:14
使用R4有什么目的，還不去掉它！另外R3改用一二百歐的，R5用1-3K的，10K有些大，P1.0設置為推挽輸出。另外 ...

謝，分析的有理啊，我這是圖是參照論壇上的http://m.zg4o1577.cn/bbs/dpj-203213-1.html，
h7座子,1腳是休眠用的，接STC P1.2腳。T12接與H6，2腳是有負極相通的。

ID:562099 · 發表于 2023-8-21 20:36

Hephaestus 發表于 2023-8-20 15:21
R4有損壞單片機的嫌疑。Q3導通會把Q1G拉到0V，而Q1最大額定值Ugs為20V，顯然超了會造成Q1永久性損壞。

哦，是的，Q1損壞了。身邊沒有表量，去公司用表量了一下。源極，漏極直接短路了。好的接下來有時間最去換掉。把R4去掉，看看。

ID:562099 · 發表于 2023-8-21 20:39

fj51hei 發表于 2023-8-20 20:55
R4下拉吧

不懂，圖上參照。http://m.zg4o1577.cn/bbs/dpj-203213-1.html
好的，大家都對它有看法了，有是間去掉這個R4看看。

ID:562099 · 發表于 2023-8-21 20:44

ZSJM 發表于 2023-8-21 08:29
R2, R4, R5的阻值, 決定了 Q3 S8050會一直導通, 無論MCU輸出任何電平.

R5 一般470左右, 大了, 電流小, ...

這個是，最長有詳?shù)姆治隽恕：玫模?一定好好想想。有時間要試試，最近很忙。

ID:562099 · 發表于 2023-8-21 20:50

51老鷹發表于 2023-8-21 09:01
記得PMOS柵極要一個上拉電阻

論壇上參照圖在這里。http://m.zg4o1577.cn/bbs/dpj-203213-1.html

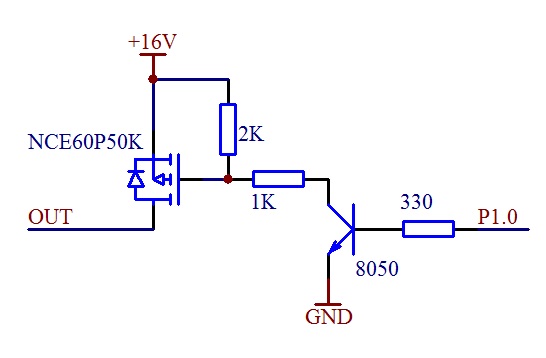

ID:213173 · 發表于 2023-8-22 11:16

周工58 發表于 2023-8-19 21:02
控制發熱的場效應管部分圖

ID:562099 · 發表于 2023-8-22 19:57

wulin 發表于 2023-8-22 11:16

好的，你這圖都畫好了，謝謝。有時間我試試，最近有點忙。

ID:997263 · 發表于 2023-8-23 09:21

R4去掉，測量P1.0,排除軟件還是硬件問題

ID:562099 · 發表于 2023-8-23 19:41

wskhsm 發表于 2023-8-23 09:21
R4去掉，測量P1.0,排除軟件還是硬件問題

這個方法可行，謝謝。。。

ID:562099 · 發表于 2024-2-25 20:50

好久沒弄了，現在才有時間了。直接取掉電阻R4后，開機可控了。謝謝大家的回復

ID:562099 · 發表于 2024-2-25 21:33

終于有時間了，去掉R4后，可以控制了。

ID:265541 · 發表于 2024-12-7 02:12

感謝分享很好很好向樓主致敬！

ID:1138997 · 發表于 2024-12-8 22:09

有幫助
