一、系統方案 1、上電初始化液晶第一行顯示脈搏，第二行顯示溫度，第三行顯示模式，第四行顯示強度；按下K1按鍵可以選擇模式，催眼模式或治療模式。 2、治療模塊下，可以通過K2、K3修改強度。

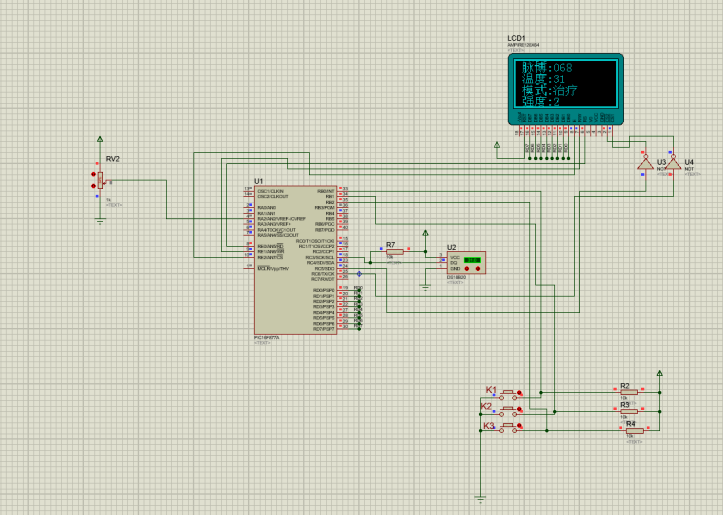

二、硬件設計 原理圖如下：
三、單片機軟件設計 1、首先是系統初始化 //lcdrw = 0; //關閉 TRISE = 0x00; //輸出口 PORTE = 0x00; TRISD = 0x00; // 輸出口
TRISB = 0x0f; // 輸入 TRISC = 0x00; // 輸出 TRISA=0x04; PORTA=0;
Lcd_Initial(); //LCD初始化 Reset_DS18B20();
T1CKPS0=1; //定時器分頻器8分頻 T1CKPS1=1; //定時器分頻器8分頻 TMR1CS=0; //TMR1工作于定時器方式 TMR1L=(65536-100)%256; //定時12500個時鐘初始值 TMR1H=(65536-100)/256; //定時12500個時鐘初始值 GIE=1; //總中斷允許 PEIE=1; //外圍功能模塊中斷允許 TMR1IE=1; //TMR1中斷允許 TMR1ON=1; //啟動TMR1 pwm(20); 2、液晶顯示程序 /******************************************************************************************** * 函數名稱：Lcd_Write_Command() * 功 能：寫指令代碼 * 入口參數：無 * 出口參數：無 *********************************************************************************************/ void Lcd_Write_Command(uchar temp) { port=temp; rs=0; rw=0; e=1; e=0; } /******************************************************************************************** * 函數名稱：Lcd_Write_Byte() * 功 能：寫數據 * 入口參數：無 * 出口參數：無 *********************************************************************************************/ void Lcd_Write_Byte(uchar temp) { port=temp; rs=1; rw=0; e=1; e=0; } 3、按鍵程序 void key() { if (RB0 == 0)// { delay(10); //延時 if (RB0 == 0)// { while (RB0== 0); mode=!mode; if(mode==0){ dangwei=2;pwm(20);} } } if (RB1 == 0)// { delay(10); //延時 if (RB1== 0)// { while (RB1== 0); if(mode==1) { dangwei++; if(dangwei>6)dangwei=1; pwm(dangwei*10);
} } }
if (RB2 == 0)// { delay(10); //延時 if (RB2 == 0)// { while (RB2== 0); if(mode==1) {
if(dangwei>1)dangwei--; pwm(dangwei*10);
} } }
}
4、核心算法程序 while (1) {
Lcd_Character_16X16(0,0,8,data_shuju[2]); //顯示溫 Lcd_Character_16X16(0,0,24,data_shuju[3]); //顯示度 Lcd_Character_16X8( 0,0,40, data_shuju1[10]);//顯示： Lcd_Character_16X8( 0,0,48, data_shuju1[ad/100]);//顯示： Lcd_Character_16X8( 0,0,56, data_shuju1[ad%100/10]);//顯示： Lcd_Character_16X8( 0,0,64, data_shuju1[ad%10]);//顯示：
Lcd_Character_16X16(0,2,8,data_shuju[0]); //顯示溫 Lcd_Character_16X16(0,2,24,data_shuju[1]); //顯示度 Lcd_Character_16X8( 0,2,40, data_shuju1[10]);//顯示： Lcd_Character_16X8( 0,2,48, data_shuju1[temp/10]);//顯示： Lcd_Character_16X8( 0,2,56, data_shuju1[temp%10]);//顯示：
Lcd_Character_16X16(0,4,8,data_shuju[4]); //顯示溫 Lcd_Character_16X16(0,4,24,data_shuju[5]); //顯示度 Lcd_Character_16X8( 0,4,40, data_shuju1[10]);//顯示： if(mode==0) { Lcd_Character_16X16(0,4,48,data_shuju[6]); //顯示溫 Lcd_Character_16X16(0,4,64,data_shuju[7]); //顯示度
} else { Lcd_Character_16X16(0,4,48,data_shuju[8]); //顯示溫 Lcd_Character_16X16(0,4,64,data_shuju[9]); //顯示度
}
Lcd_Character_16X16(0,6,8,data_shuju[10]); //顯示溫 Lcd_Character_16X16(0,6,24,data_shuju[11]); //顯示度 Lcd_Character_16X8( 0,6,40, data_shuju1[10]);//顯示 Lcd_Character_16X8( 0,6,48, data_shuju1[dangwei]);//顯示：
ad=get_ad(); key();
temp=DS18B20_Get(); if((ad>alarm)||(temp>th)) TMR1ON=1; else { TMR1ON=0;RC7=1;}

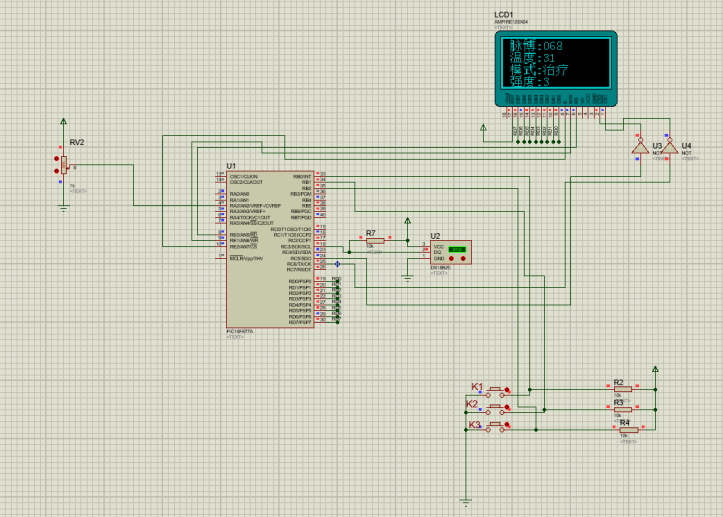

} 四、proteus仿真設計 Proteus軟件是一款應用比較廣泛的工具，它可以在沒有硬件平臺的基礎上通過自身的軟件仿真出硬件平臺的運行情況，這樣就可以通過軟件仿真來驗證我們設計的方案有沒有問題，如果有問題，可以重新選擇器件，連接器件，直到達到我們設定的目的，避免我們搭建實物的時候，如果當初選擇的方案有問題，我們器件都已經焊接好了，再去卸載下去，再去焊接新的方案的器件，測試，這樣會浪費人力和物力，也給開發者帶來一定困惑，Proteus仿真軟件就很好的解決這個問題，我們在設計之初，就使用該軟件進行模擬仿真，測試，選擇滿足我們設計的最優方案。最后根據測試沒問題的仿真圖紙，焊接實物，調試，最終完成本設計的作品。
|
