Altium Designer鋪銅要怎么設置才能使得邊邊角角更圓滑就是鈍角一樣不尖銳

ID:668004 · 發表于 2023-10-11 18:25

Altium Designer 鋪銅設置要怎么設置才能使得邊邊角角更圓滑就是鈍角一樣不尖銳灌銅更美觀

ID:883242 · 發表于 2023-10-11 19:56

什么都不影響的問題就不要關注了。

ID:1093723 · 發表于 2023-10-11 20:27

一、方法1：軟件版本比較高的可以放置“割銅“。多邊形割銅，最簡單的還是放置多邊形割銅了。不過低版本軟件好像沒有這個功能。二、方法2：重新放置多邊形敷銅，一小塊一小塊的敷銅。除去死銅等。三、方法3：或者在這個地方放置禁止布線層機械層啥的，就是在這兒畫一個粉色矩形或圈，然后雙擊一下敷銅，重新敷一下銅就好了。然后再把剛才畫一個粉色矩形刪除就可以了。只不過麻煩點，總有方法搞定的。

ID:1083996 · 發表于 2023-10-12 10:52

覆銅時有幾個選擇項，可以決定類似這種位置的處理，找下菜單，里面有

ID:668004 · 發表于 2023-10-12 17:17

Hephaestus 發表于 2023-10-11 19:56
什么都不影響的問題就不要關注了。

在高頻電路這種應該是存在影響的

ID:668004 · 發表于 2023-10-12 17:18

小飛飛呀呀發表于 2023-10-11 20:27
一、方法1：軟件版本比較高的可以放置“割銅“。多邊形割銅，最簡單的還是放置多邊形割銅了。不過低版本軟 ...

是的感謝回復方法很多關鍵是要好用省事的方法

ID:668004 · 發表于 2023-10-12 17:18

量子工業發表于 2023-10-12 10:52
覆銅時有幾個選擇項，可以決定類似這種位置的處理，找下菜單，里面有

搞個截圖我看下

ID:883242 · 發表于 2023-10-13 20:18

QWE4562012 發表于 2023-10-12 17:17
在高頻電路這種應該是存在影響的

這里根本就不走信號，你說說怎么存在的影響？

ID:69038 · 發表于 2023-10-14 17:01

可以設的，填充模式選“Solid”,里邊可改圓滑的參數

ID:821429 · 發表于 2023-10-14 23:50

畫一條無網絡（no net）的信號線，修改導線屬性，選擇keepout復選框即可。該導線加工時不會出現。

ID:668004 · 發表于 2023-10-16 10:55

zhuls 發表于 2023-10-14 17:01
可以設的，填充模式選“Solid”,里邊可改圓滑的參數

上個圖哈謝謝

ID:69038 · 發表于 2023-10-16 11:02

QWE4562012 發表于 2023-10-16 10:55
上個圖哈謝謝

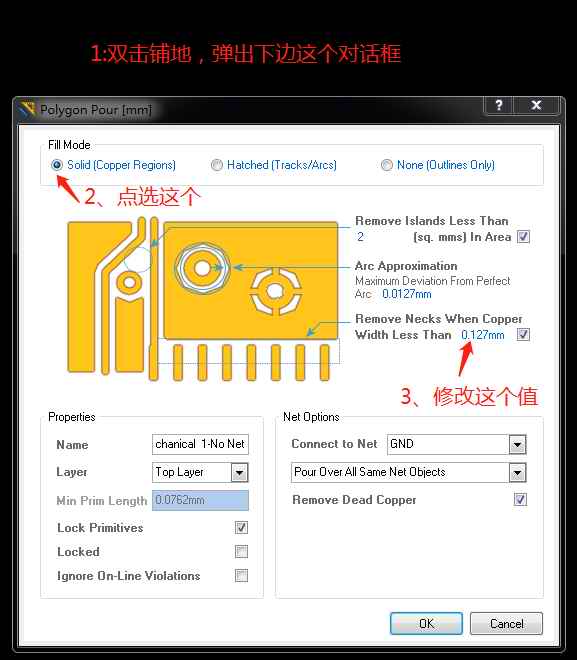

截個圖給你參考一下。
PS：值改的越大，生成的過程越慢，就看你的電腦配置好不好了。
