正弦波信號放大

ID:668004 · 發表于 2023-10-13 14:41

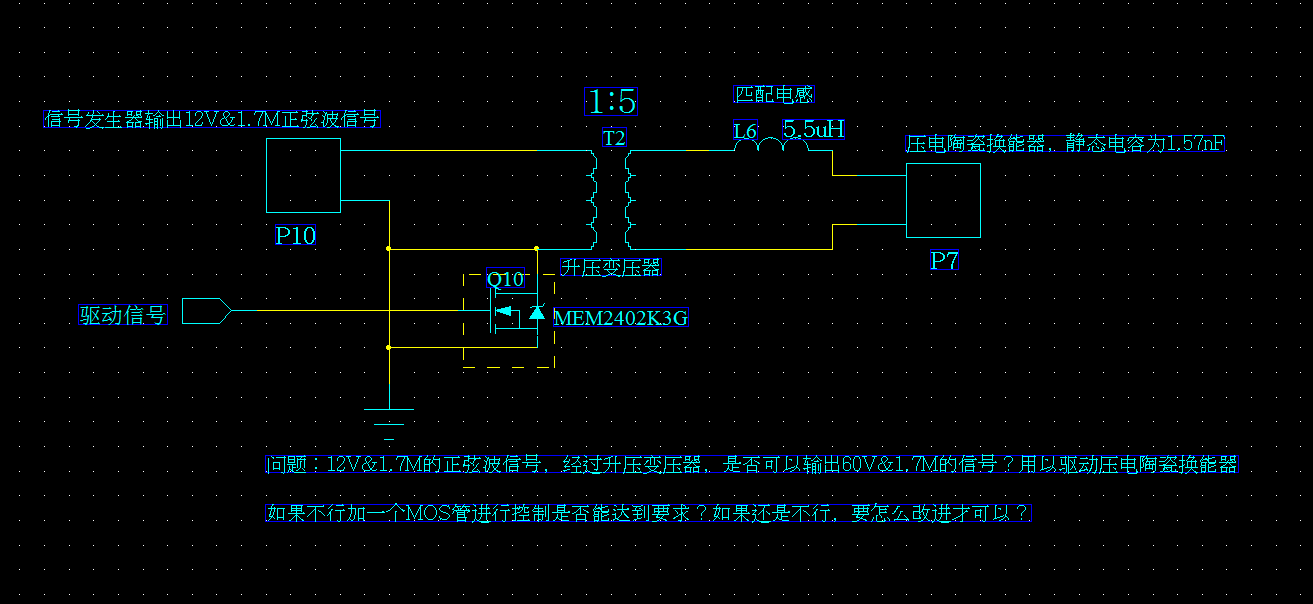

問題：12V&1.7M的正弦波信號，經過升壓變壓器，是否可以輸出60V&1.7M的信號？用以驅動壓電陶瓷換能器

如果不行加一個MOS管進行控制是否能達到要求？如果還是不行，要怎么改進才可以？

ID:1007932 · 發表于 2023-10-13 17:22

不太懂，但你的圖DS都接在一起了，行不行得看你的功率多大，這個頻率的大功率MOS不太好找，但阻抗匹配是必須的，不要管電壓，匹配輸出的最大功率就行，諧振電壓輕松60V
ps:貌似運行中壓電陶瓷換能器的諧振頻率會變，看過一些電路都是用自激振蕩和鎖相環，我有個40KHz的用3525沒有驅動起來，也不知道啥原因。

ID:1034262 · 發表于 2023-10-14 13:54

只要阻抗匹配好，諧振調好，沒問題，許多超聲波驅動就是這樣的，美容儀器、加濕器、霧化器等等經常使用這樣的電路。

ID:491875 · 發表于 2023-10-14 16:23

早期的霧化器電路很多使用BU406大功率三極管構建自激振蕩諧驅動振壓電陶瓷振子。三極管驅動可能要好一些，大功率MOS管的GS結電容不可忽略。高頻大功率MOS管價格比較高也不容易買到

ID:668004 · 發表于 2023-10-16 10:46

老愚童63 發表于 2023-10-14 16:23
早期的霧化器電路很多使用BU406大功率三極管構建自激振蕩諧驅動振壓電陶瓷振子。三極管驅動可能要好一些， ...

這個兄弟一看就是搞過超聲波的

ID:668004 · 發表于 2023-10-16 10:47

老愚童63 發表于 2023-10-14 16:23
早期的霧化器電路很多使用BU406大功率三極管構建自激振蕩諧驅動振壓電陶瓷振子。三極管驅動可能要好一些， ...

請教一下我這個電路為啥驅動不起來呢

ID:668004 · 發表于 2023-10-16 10:53

一事無成發表于 2023-10-13 17:22
不太懂，但你的圖DS都接在一起了，行不行得看你的功率多大，這個頻率的大功率MOS不太好找，但阻抗匹配是必 ...

MOS是可選的儀器 DS不會接一起

ID:668004 · 發表于 2023-10-16 10:53

coody_sz 發表于 2023-10-14 13:54
只要阻抗匹配好，諧振調好，沒問題，許多超聲波驅動就是這樣的，美容儀器、加濕器、霧化器等等經常使用這樣 ...

直接用的升壓變壓器嗎

ID:491875 · 發表于 2023-10-16 13:30

QWE4562012 發表于 2023-10-16 10:47
請教一下我這個電路為啥驅動不起來呢

P10的GND端與MOS管的D極之間的一條連接線應該去掉！另外，次級與次級線圈是不是都需要并聯一只1.57nf電容？

ID:668004 · 發表于 2023-10-16 13:40

老愚童63 發表于 2023-10-16 13:30
P10的GND端與MOS管的D極之間的一條連接線應該去掉！另外，次級與次級線圈是不是都需要并聯一只1.57nf電容 ...

這個線是沒有的大師你說的并聯電容是濾波還是啥意思？次級線圈和次級的匹配電感都并聯？？？

ID:668004 · 發表于 2023-10-16 13:41


ID:491875 · 發表于 2023-10-16 13:49

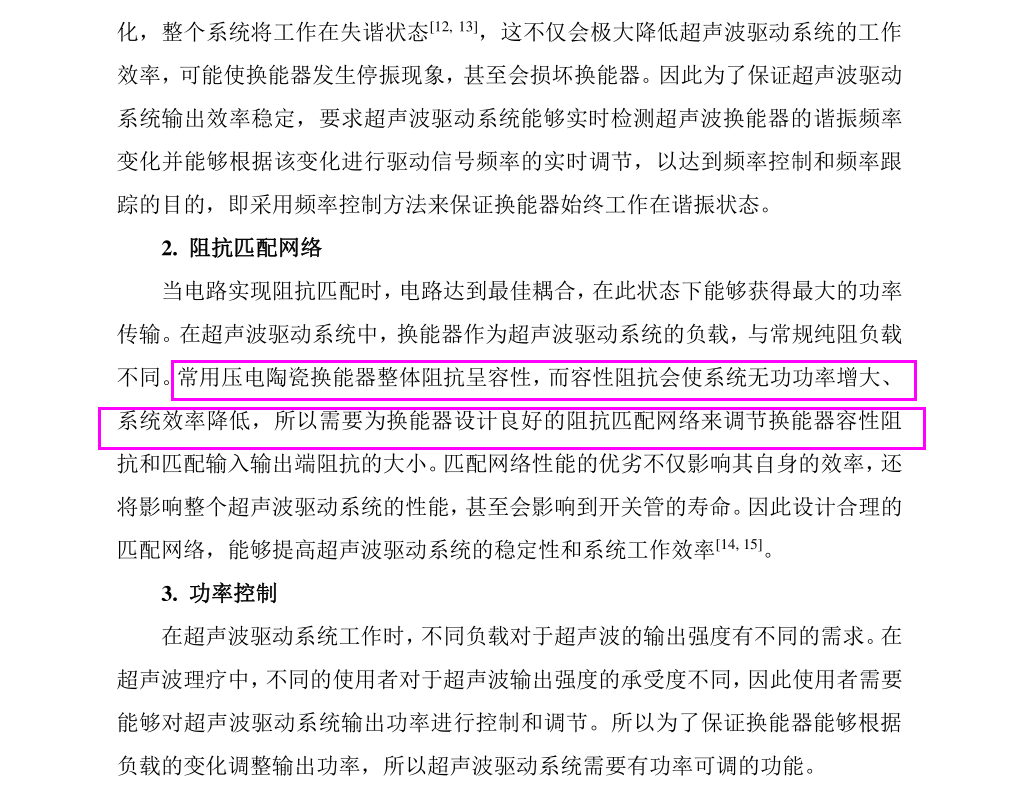

QWE4562012 發表于 2023-10-16 13:40
這個線是沒有的大師你說的并聯電容是濾波還是啥意思？次級線圈和次級的匹配電感都并聯？？？

諧振吧，你的說明文檔不是計算了嗎？

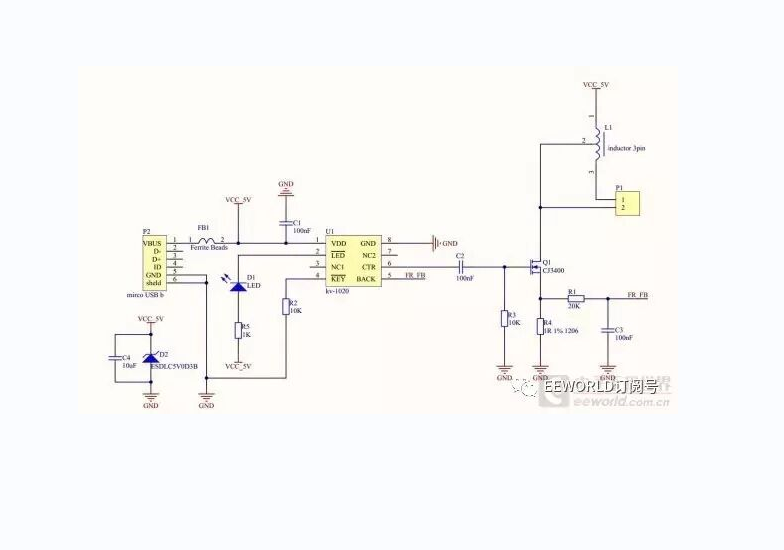

ID:491875 · 發表于 2023-10-16 13:50

QWE4562012 發表于 2023-10-16 13:41
用隔離升壓變壓器好還是用三腳升壓電感更好

這個可能好一些

ID:668004 · 發表于 2023-10-17 15:41

老愚童63 發表于 2023-10-16 13:50
這個可能好一些

有沒有必要用隔離變壓器呢
