在某網站上看到網友制作的240W（24V/10A）的單端正激式開關電源，自己也想著制作一個300W（30V/10.5A）的。變壓器/開關管/輸入輸出電容參照《精通開關電源設計-第2版》進行設計的，部分原理圖參照了網友的，基本上各個元器件的參數及封裝都進行了較為詳細的計算，本以為會很順利，結果PCB打樣回來焊接調試的時候，開關電源死活無法正常輸出電壓，根據測量，發現以下問題：
1、輔助繞組輸出電壓預設值應為17V，用萬用表測量輸出二極管負極卻只有12V，經線性穩壓器調整輸出后只有8V（啟動電壓應達到8.5V才行）。

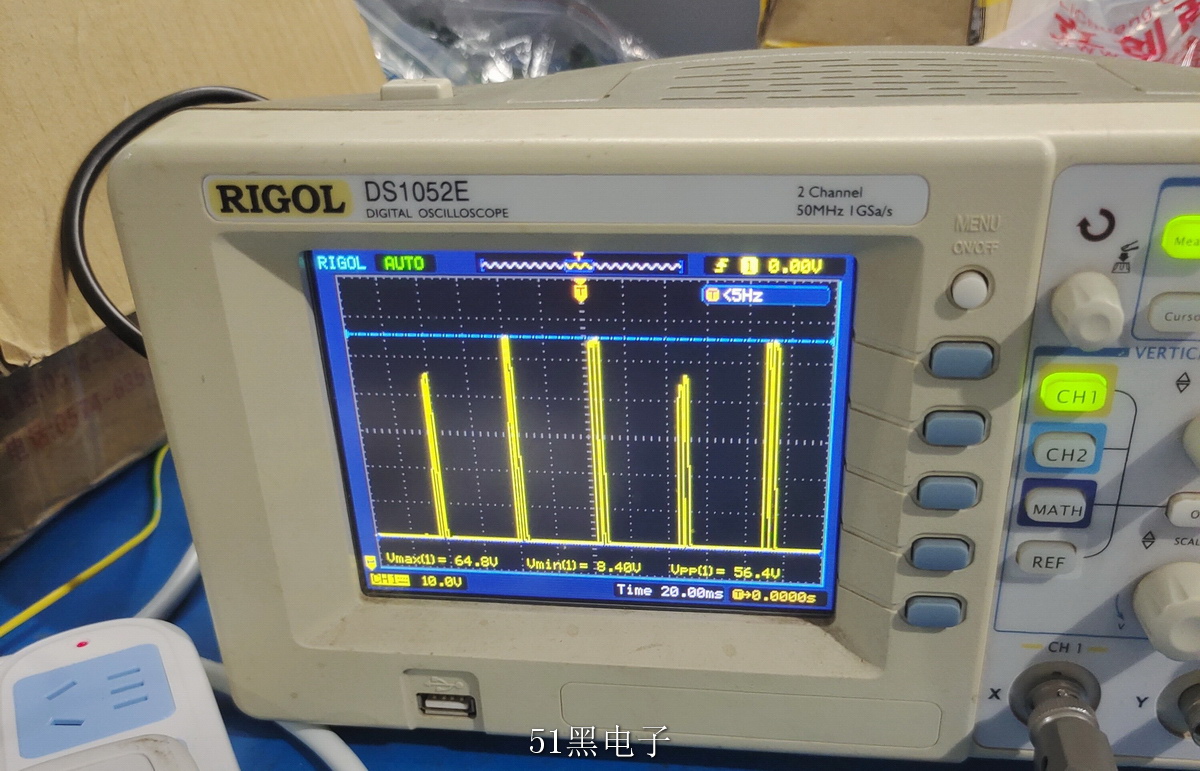

輔助繞組輸出電壓

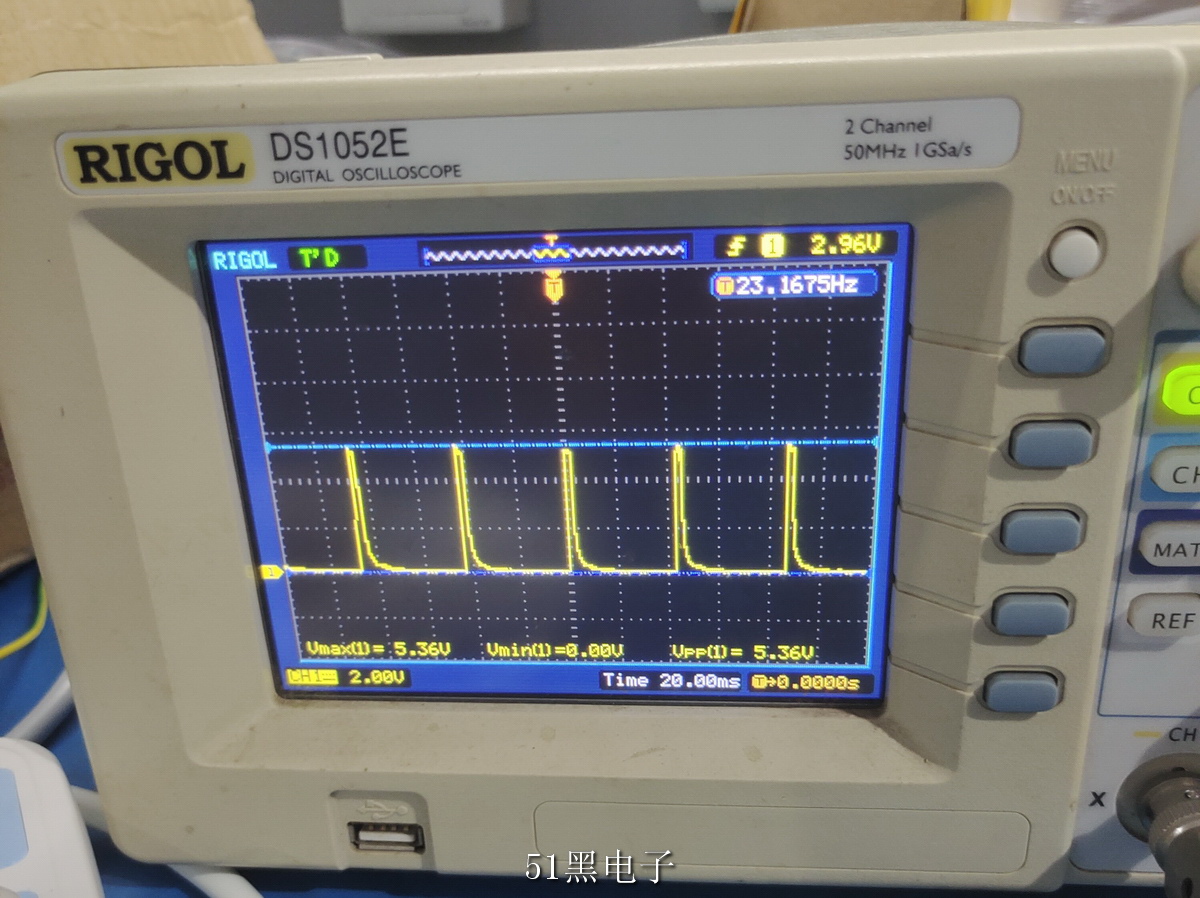

2、UC3845的Vref引腳電壓應為5V，實測只有0.4V左右（多次上電/斷電，偶爾會輸出5V），下面是測量的波形圖：
UC3845的Vref電壓

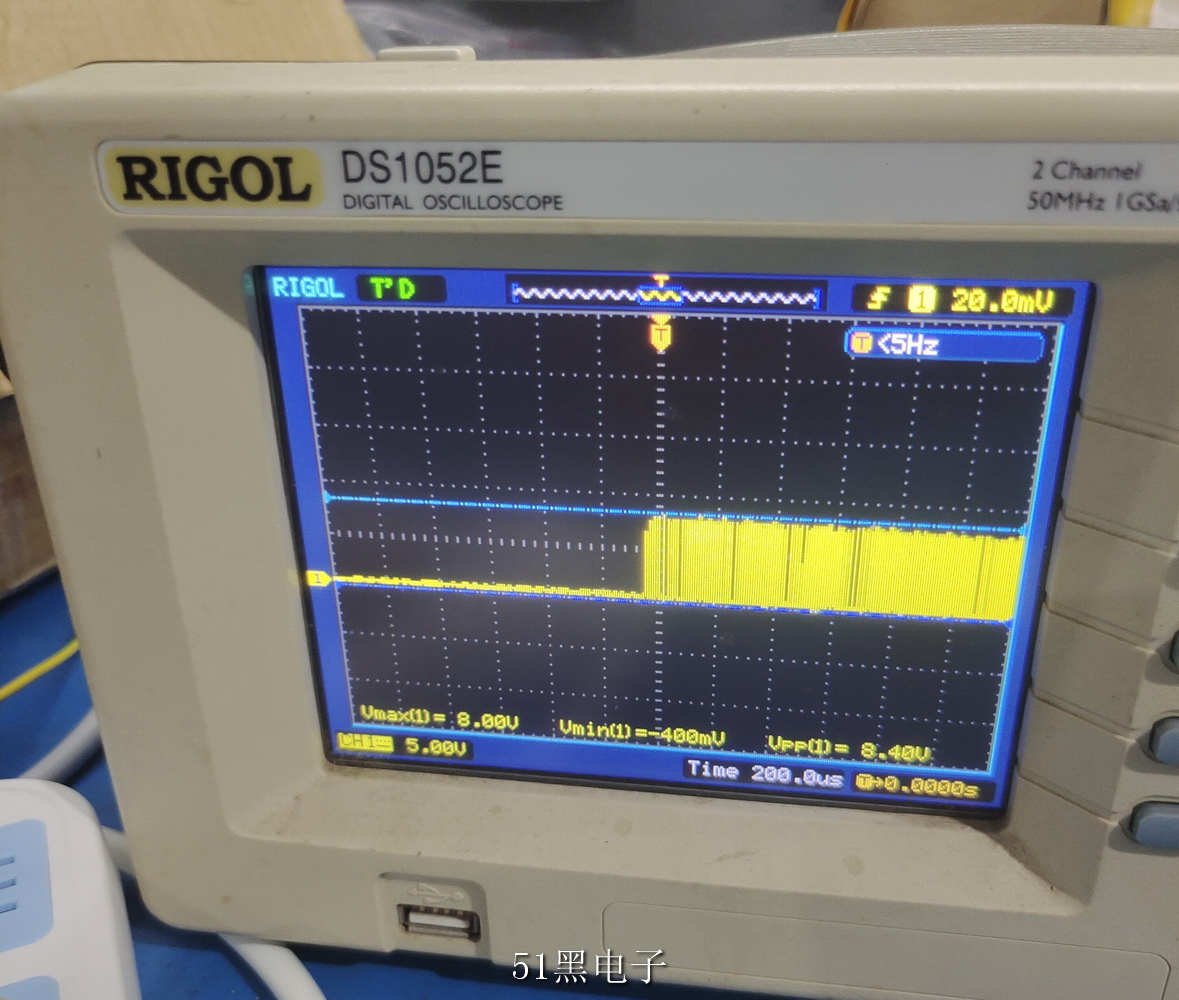

3、由于UC3845供電電壓不正常，基準電壓沒輸出，導致振蕩波形也沒有，且MOS驅動電壓看著特別糟心：
MOS管驅動電壓

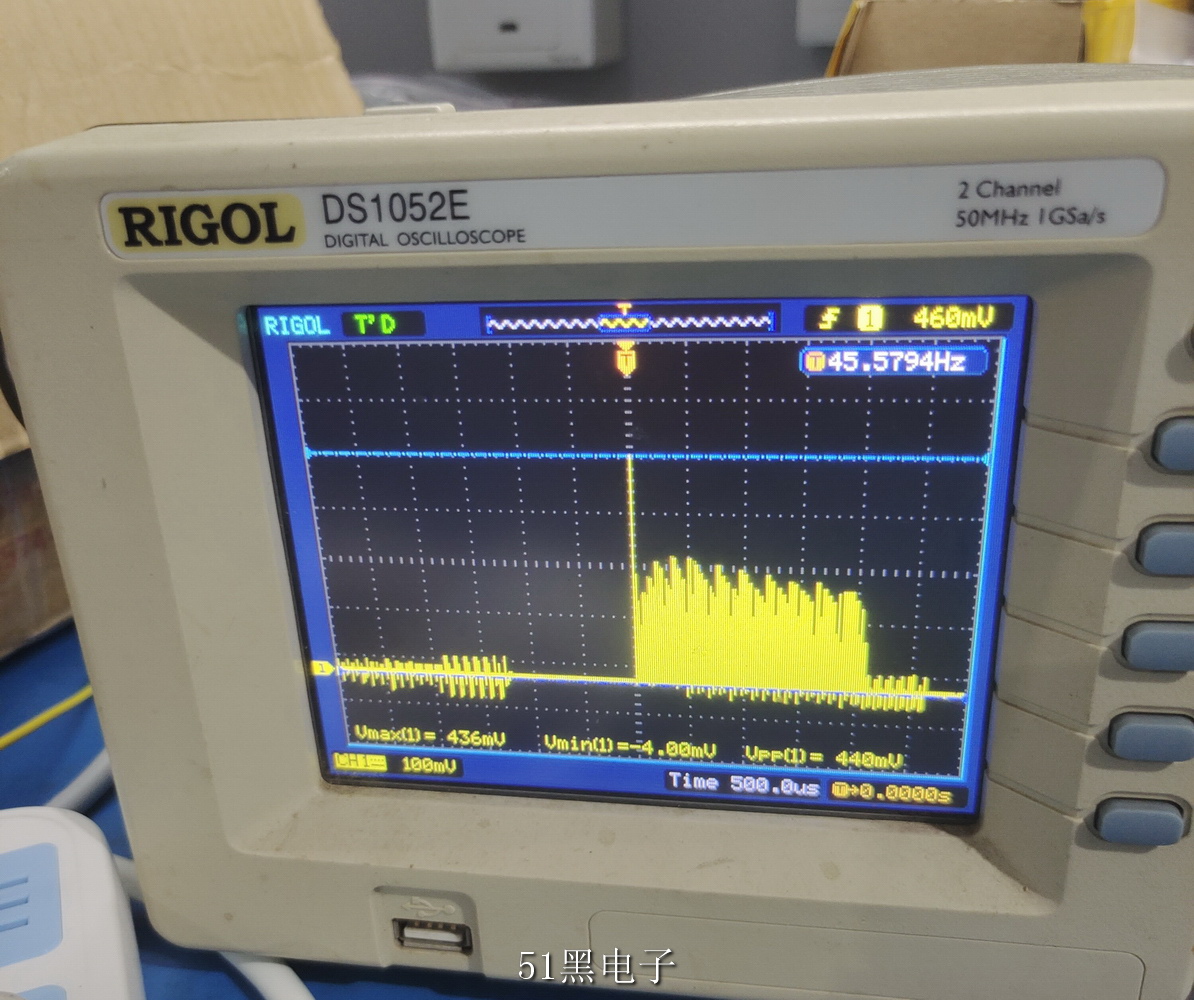

4、電流檢測端的電壓也小于1V，實測大概在0.5V以內：
Isen電流檢測端電壓

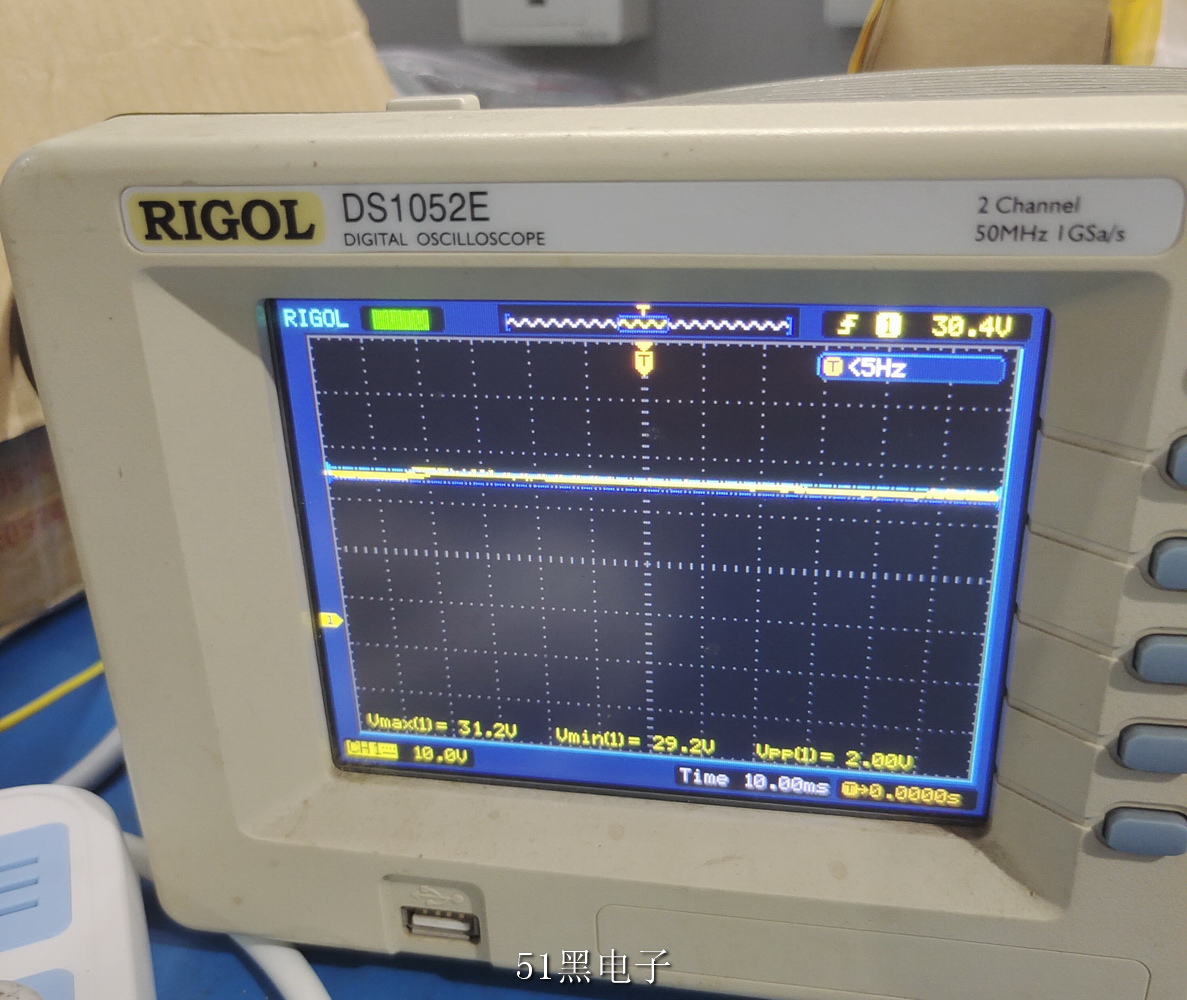

5、輸出端的電壓也不穩定（沒有過載，理想值為30V），幅值約為2V：
輸出電壓波形
6、TL431的Vr端電壓約為2.486V，輕微變化。
7、變壓器有滋滋滋的聲音，頻率不高，就像開關電源短路那種打嗝的感覺，但是比打嗝的頻率稍微高一點，差不多在5Hz左右。
8、輸出端接200R電阻時，輔助繞組電壓略高于空載時的電壓，約為12.4V，但UC3845的VCC依舊為8V。
開關電源的反饋環路每個元器件參數都進行了計算，也查閱了大量的資料，感覺計算方法也大同小異，與自己算的參數沒有出入。各元器件也沒有發現發燙或者異味啥的，本人第一次做大功率正激式開關電源，且第一次使用UC3845電流型PWM控制芯片（之前用TOP系列芯片做過多種中小功率的反激式開關電源）。這款開關電源一直無法正常輸出，倒騰了好幾天實在沒有思緒了，請各位電源大神幫找下問題所在，小弟將感激不盡！

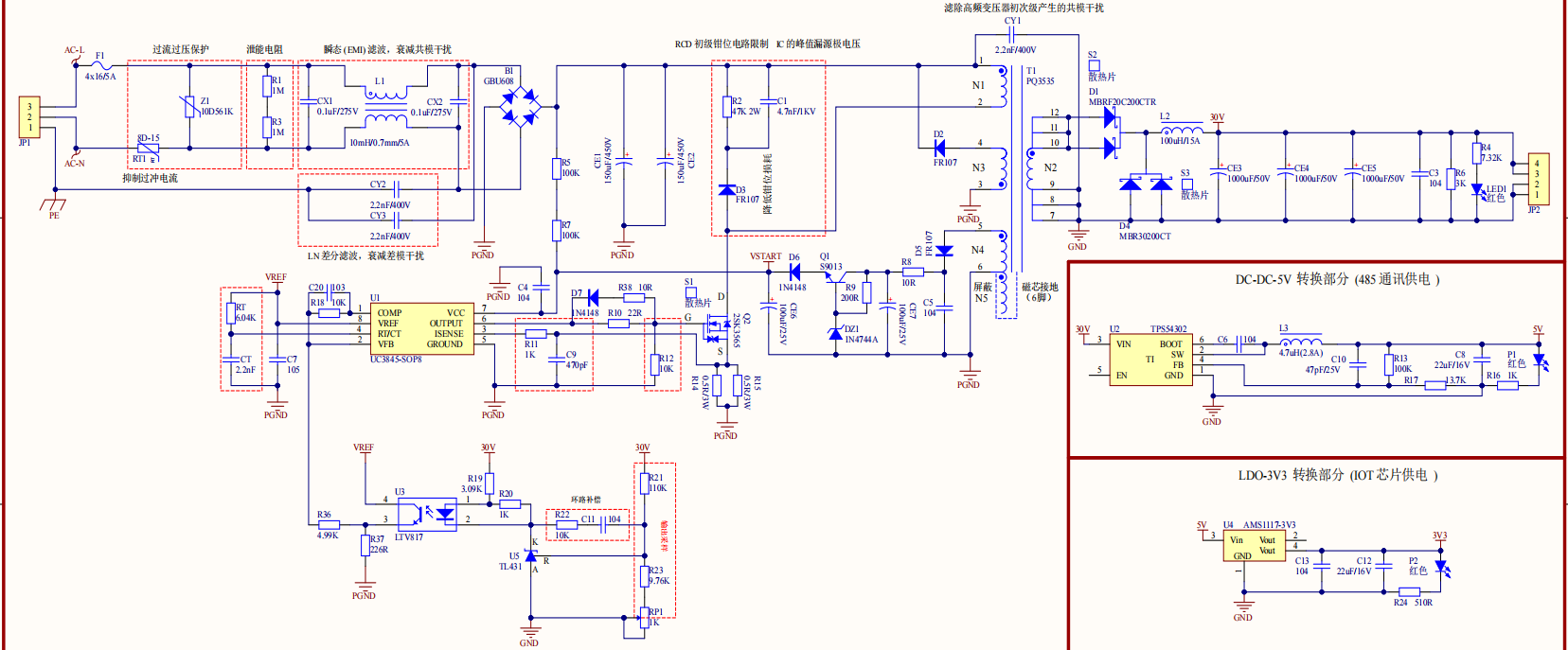

開關電源原理圖

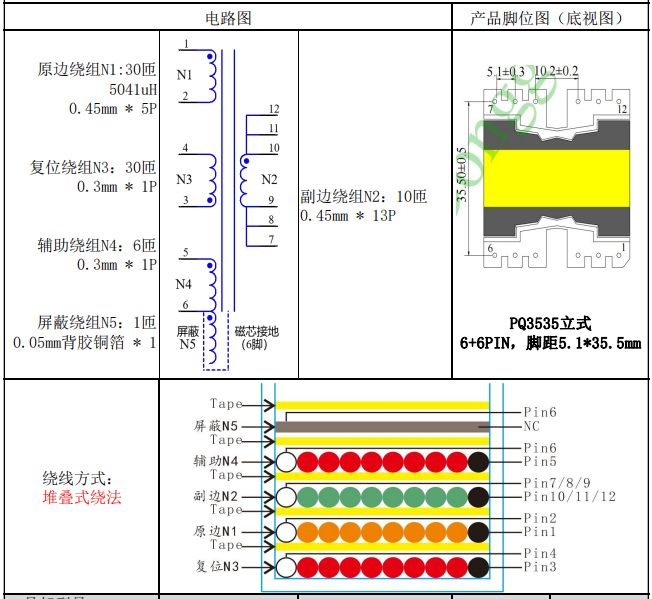

變壓器參數及繞制方式

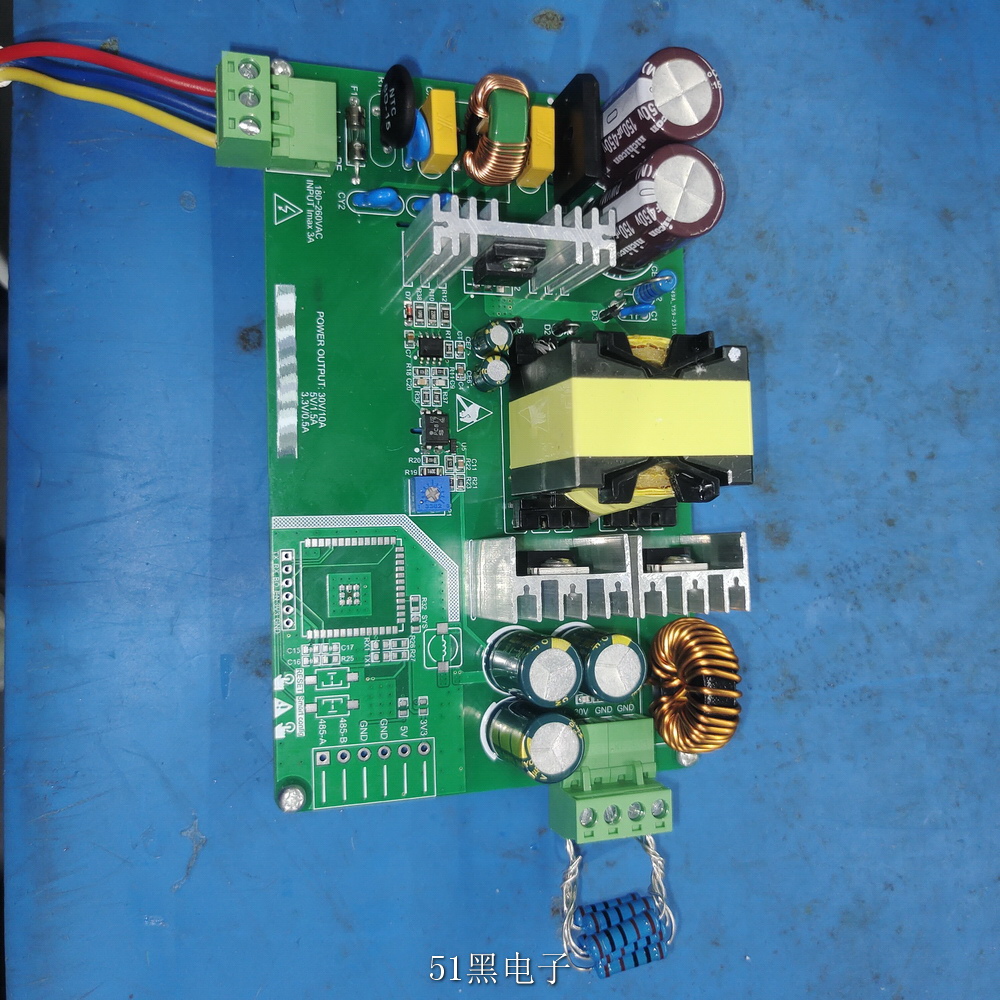

電源正面

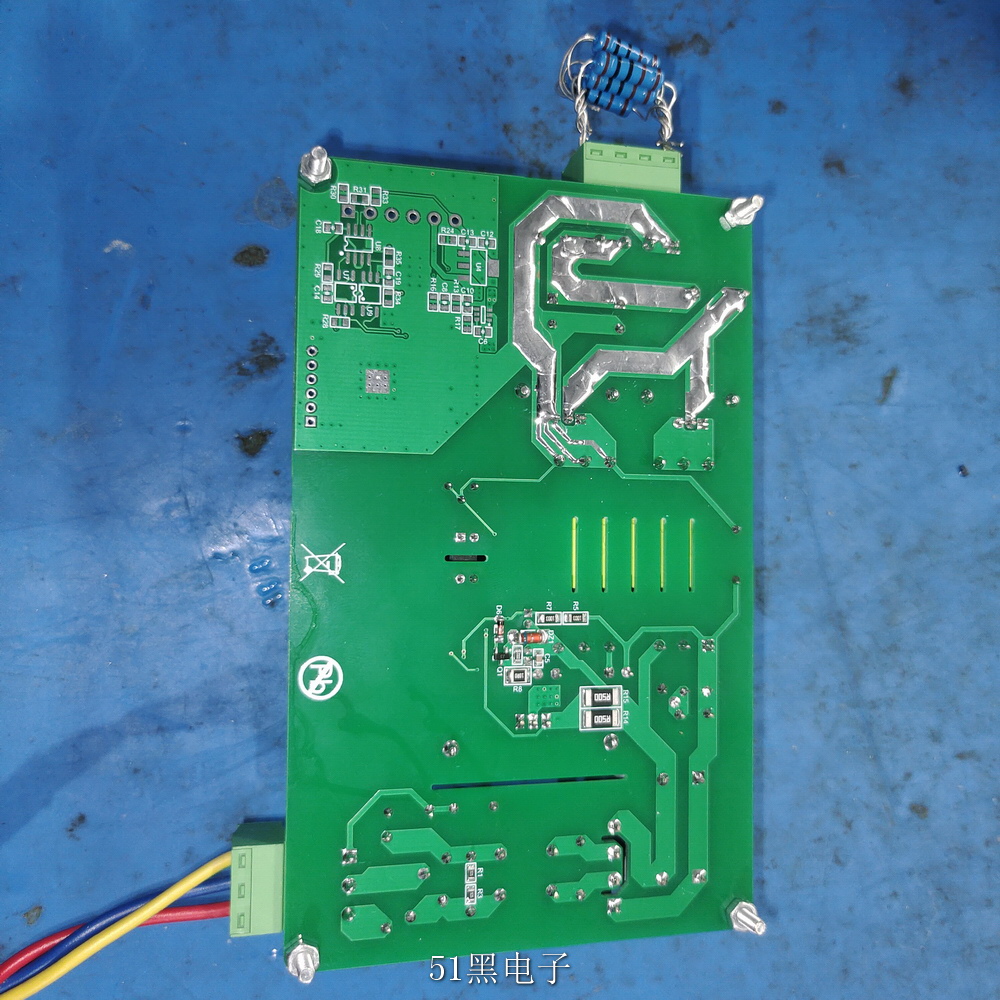

電源背面

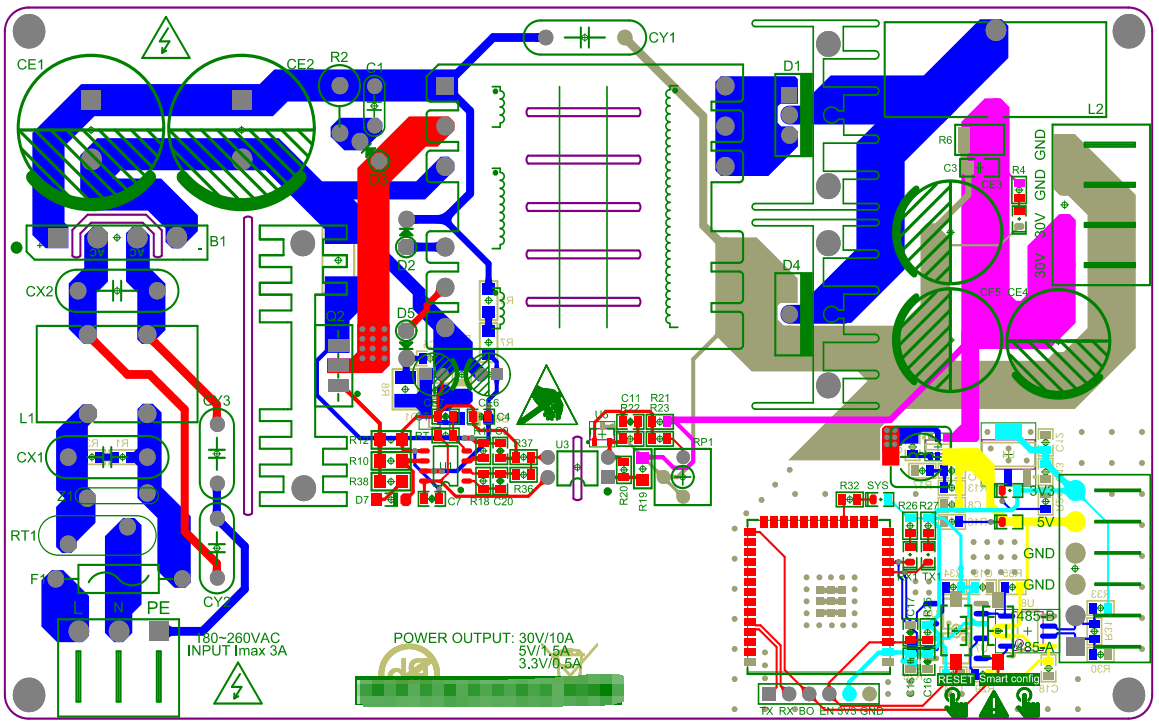

PCB線路圖
|
