另類震蕩電路

ID:1100060 · 發表于 2023-11-16 23:44

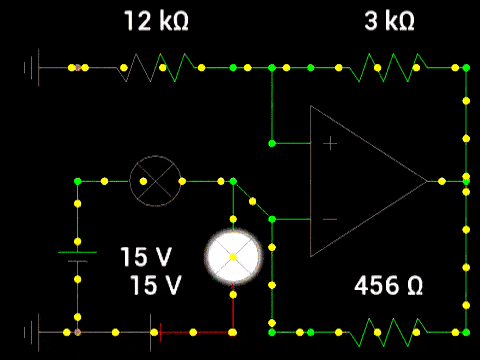

它，既非電抗，亦無負阻，但也能主震，
這東東是啥，就是小電珠，白熾燈是也。

ID:1100060 · 發表于 2023-11-16 23:54

環形震蕩器于今絕非新鮮事物，但只用一個電容帶動的，竟找不到資料，以燈泡替代電容的更不會有，畢竟這樣做沒有實用價值。

ID:491875 · 發表于 2023-11-17 07:30

探索可以，但電路的設計應該是為了實用，這個電路沒有實用價值。燈泡的價格遠遠高于電容的價格，況且還搭上2只！再加2只二極管

ID:1100060 · 發表于 2023-11-17 22:25

老愚童63 發表于 2023-11-17 07:30
探索可以，但電路的設計應該是為了實用，這個電路沒有實用價值。燈泡的價格遠遠高于電容的價格，況且還搭上 ...

持續通電加交替通電，造成浮動電位。

運放應用時，往往是造成閉環的，這個「反饋環」，其實就是個電橋，
多諧震蕩器，反相端的地腳配置是電容，運放關斷瞬間，同相端電位立即歸零，而反相端電位則來不及回零，從而驅使運放跳轉，
二極管可以省掉，與運放共用電源，對于單級電路尤其適用，因為，燈泡串二極管只有分壓作用，沒有「記憶」功能，驅使運放跳轉所需的條件沒保證。

ID:1100060 · 發表于 2023-11-17 23:00

環形震蕩器，于今絕非新鮮事物，亦不是玩藝。環形震蕩器其實有相移震蕩和弛張震蕩兩種，相移震蕩是多相正弦發生器，整個電路一塊兒動， 180° 相移是由各級耦合網絡合力營造的，弛張震蕩的原理則是同態相斥，各級是輪替跳轉的。環形震蕩器，絕大多數是每級自帶完整結構，我那電路原本是三級都有燈泡的，但我忽發奇想，看看觸發器的原理能否用在震蕩器身上，亦就是把時鐘源換成電容，成功，然后把電容換成燈泡，好傢伙，居然也行了，雖然不是一舉成功。

ID:491875 · 發表于 2023-11-18 09:22

LhUpBJT 發表于 2023-11-17 22:25
運放應用時，往往是造成閉環的，這個「反饋環」，其實就是個電橋，
多諧震蕩器，反相端的地腳配 ...

燈泡流過的電流很小，很難體現燈泡的功能吧，如果不能體現燈泡的功能（變阻），為什么不能使用電阻導通燈泡？

ID:491875 · 發表于 2023-11-18 09:25

燈泡流過的電流僅僅只有20ma左右，能夠體現出燈泡的變阻效應？如果不能，是否可以使用常規電阻代替？

ID:491875 · 發表于 2023-11-18 09:27

燈泡作為純電阻負載，為什么要使用2只？如果考慮二極管的降壓效果，完全可以只使用一只燈泡串聯2只反向并聯的二極管解決。

ID:1075796 · 發表于 2023-11-18 13:52

特點是特別，但不實用。三個運放的震蕩一個運放也能實現，另外兩個還能其它用途。

ID:1100060 · 發表于 2023-11-18 23:29

老愚童63 發表于 2023-11-18 09:27
燈泡作為純電阻負載，為什么要使用2只？如果考慮二極管的降壓效果，完全可以只使用一只燈泡串聯2只反向并聯 ...

非常多謝閣下的積極回應。
燈泡如果持續通電，溫度就居高不下，反相端電位 (絕對值) 就無法在翻轉后降至低于同相端，電路就會停震，
利用二極管，把方向相反的電流分開，以兩個燈泡分別承接，則兩個燈泡就是交替的升降溫，正好合符運放連續翻轉的需求，
不過在現實中，燈泡的規格可絕非隨心所欲，那就要先挑了燈泡才去抓電阻，并且要調整同相臂的分壓比以作配合；話說，LED面世前，指示燈不就是氖泡或火柴頭電珠嗎，如今，火柴頭電珠幾近絕跡了。

ID:1100060 · 發表于 2023-11-18 23:54

1256618767 發表于 2023-11-18 13:52
特點是特別，但不實用。三個運放的震蕩一個運放也能實現，另外兩個還能其它用途。

這是思路，打基礎的東西，不實用者十常八九。
三或更多級串成的，是環形震蕩 (或觸發) 器，震蕩器每級都自帶電容，可獨立運作，觸發器沒時鐘就活不成，而我搗鼓的，就是用一個電容代替時鐘，之后，試著把電容換成燈泡。

ID:1100060 · 發表于 2023-11-23 22:29

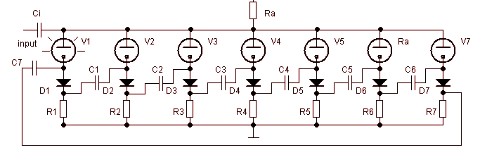

這可不是我的腦洞，而是十九世紀的杰作，
他們不單會玩，而且是電學科技的開拓者。

ID:1100060 · 發表于 2023-11-24 22:00

多諧震蕩器，運放的輸出是方波，即使是交流，燈泡也是得不到休息的，
正因運放的輸出是交流電，那就可以利用整流讓燈泡交替工作，從而成了偽電容，由于「ESR」很大，電壓不能突變的性質喪失，但漸變的成份仍在，可讓運放反相端的電位(絕對值) 由低至高的漸變。

ID:108361 · 發表于 2024-3-21 09:45

呼吸流水燈

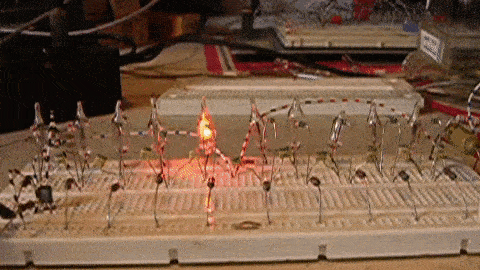

ID:1119002 · 發表于 2024-5-14 10:35
