電池電壓升5V電路升不上去

ID:542270 · 發表于 2023-11-22 17:22

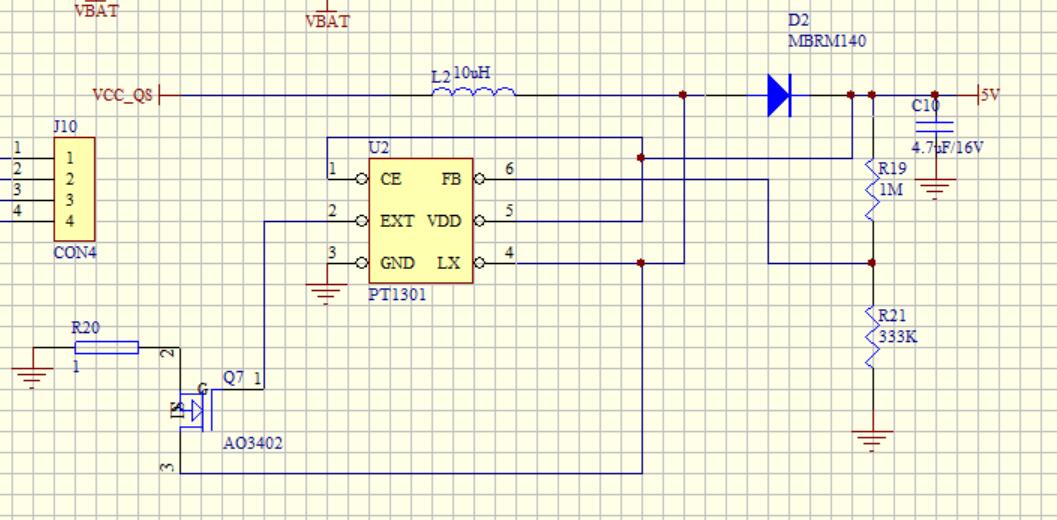

VCC_QS為3.6V電池電壓，LX引腳有電壓，VOUT沒有電壓輸出，是不是PT1301焊接反了。

ID:712097 · 發表于 2023-11-22 20:05

二極管D2壞了或者極性反了。

ID:883242 · 發表于 2023-11-22 20:52

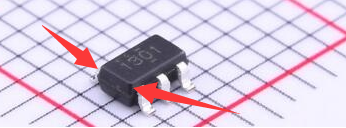

塑料外殼的倒角才是判斷1腳的有效信息。

ID:1001745 · 發表于 2023-11-23 08:12

大概看了一下規格書發現你的原理圖和規格書推介的原理圖上少了很多器件，不知道樓主這些器件不用的目的是什么？

ID:542270 · 發表于 2023-11-23 09:36

chxelc 發表于 2023-11-22 20:05
二極管D2壞了或者極性反了。

還真是焊接反了感謝大佬

ID:542270 · 發表于 2023-11-23 09:38

感謝大家回帖，問題解決了

ID:592807 · 發表于 2023-11-23 09:44

mcuhui 發表于 2023-11-23 08:12
大概看了一下規格書發現你的原理圖和規格書推介的原理圖上少了很多器件，不知道樓主這些器件不用的目的是什 ...

沒看規格書，但是感覺VDD腳接在升壓后的5v那里，有點別扭。就像我需要5V才能工作，你卻讓我自己提供5V電壓

ID:542270 · 發表于 2023-11-23 09:44

Hephaestus 發表于 2023-11-22 20:52
塑料外殼的倒角才是判斷1腳的有效信息。

我看實物沒啥區別啊兩邊

ID:420836 · 發表于 2023-11-23 10:04

輸出引腳 VDD 應該有一個連接到 Vout 的電阻。
