HAKKO 936 PCB，有AD和LCEDA的，帶電路圖，并對原版電路做了改進
1.原版溫控板沒有設置用于電源指示的LED，使得在空載時容易被我們認為焊臺已關機，忘記關閉焊臺是比較危險的，所以做出這項改進
2.原版溫控板的uPC1701C芯片的供電電壓較高，基本達到了極限值（9V），所以將原版溫控板的阻值為680Ω的R10電阻更換為3.0V穩壓二極管， 使得uPC1701C芯片的供電電壓降至8.4V，降低芯片發熱，延長芯片使用壽命
uPC1701C可以用KA2804或者UTC產的A2804L直接替換。uPC324C可用LM324替換。AC05D可控硅可用BTA08-600C或BTA10-600C代替，塑料插座可以用PLT-165-R替換，將907烙鐵手柄上的插頭換成PLT-165-P即可

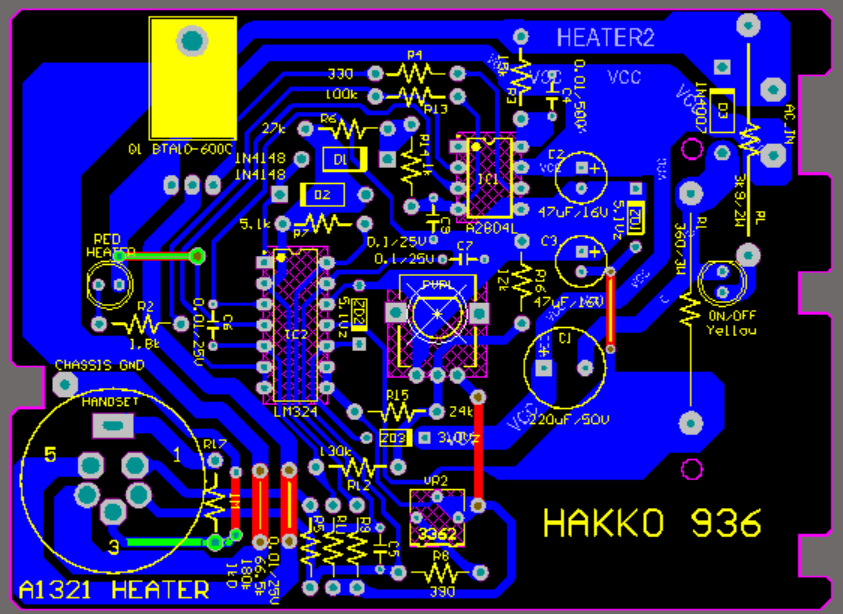

Altium Designer畫的PCB圖如下：(51hei附件中可下載工程文件)
|
-
-
-
HAKKO_936_PCB.7z
2023-11-26 00:44 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
146.5 KB, 下載次數: 38, 下載積分: 黑幣 -5

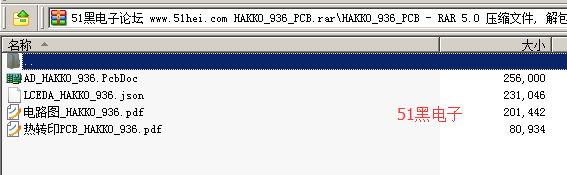

原理圖是pdf格式的 PCB是AD格式的
