Altium designer畫pcb時出現Unknown Pin 和Failed to add class問題

ID:1103453 · 發表于 2023-12-9 17:58

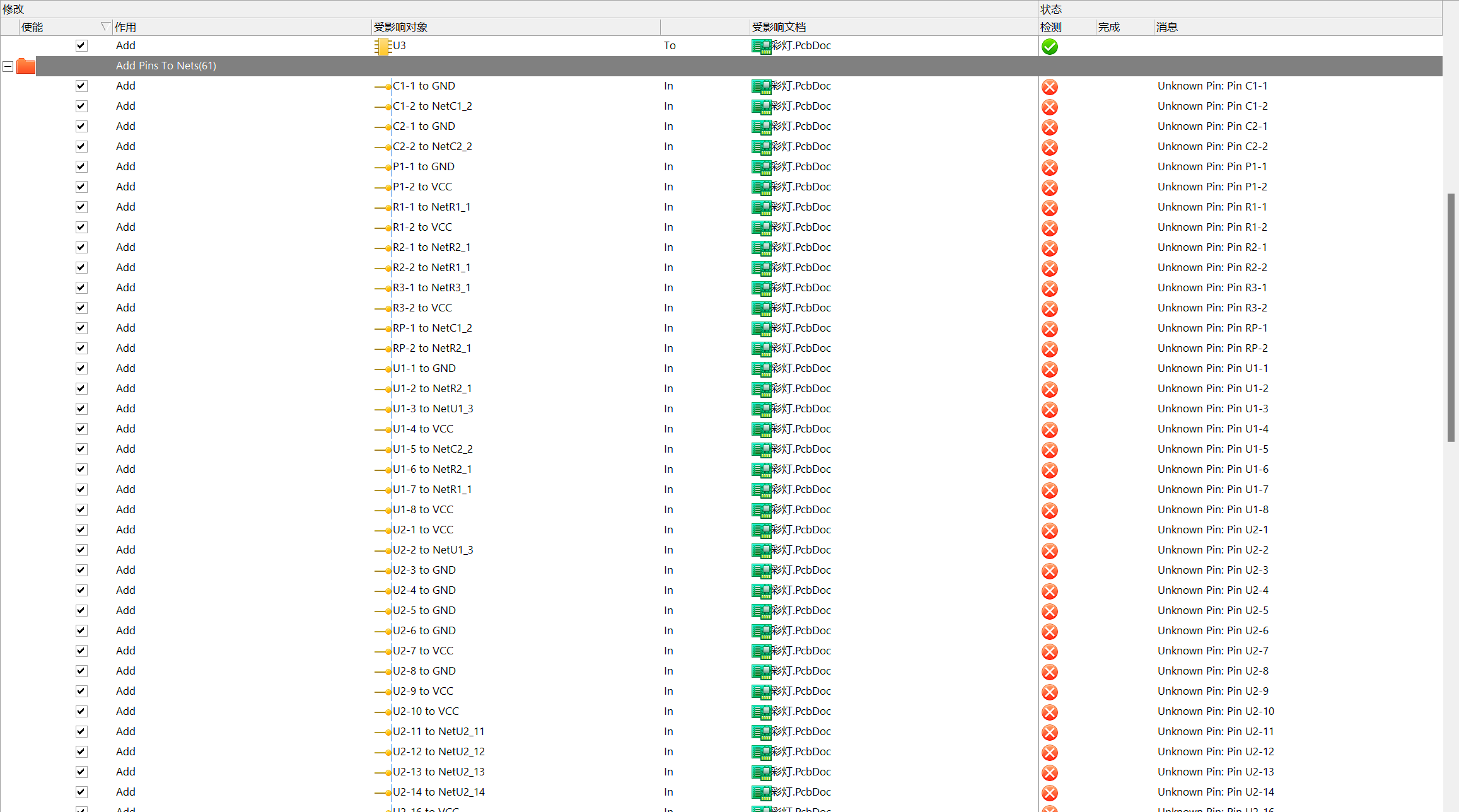

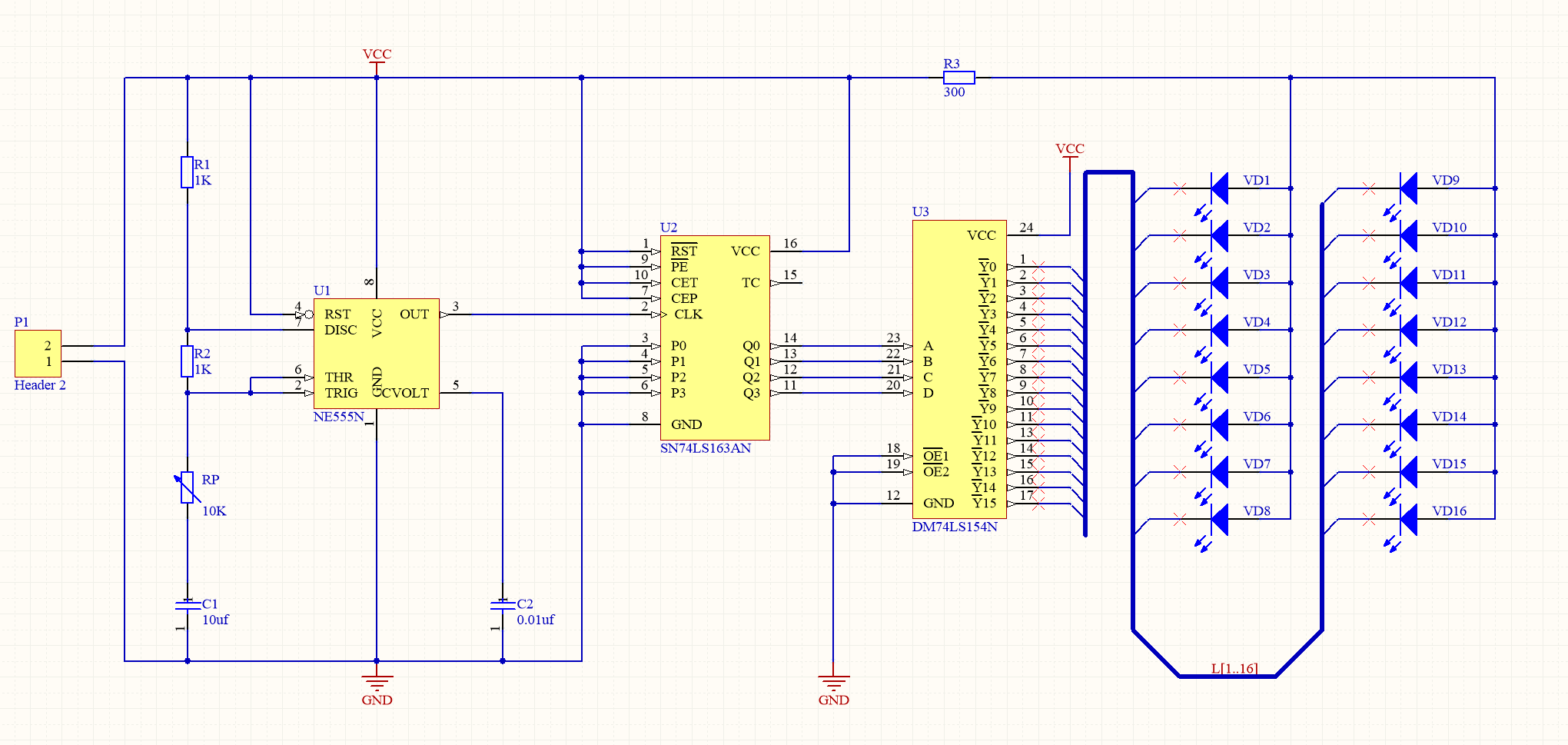

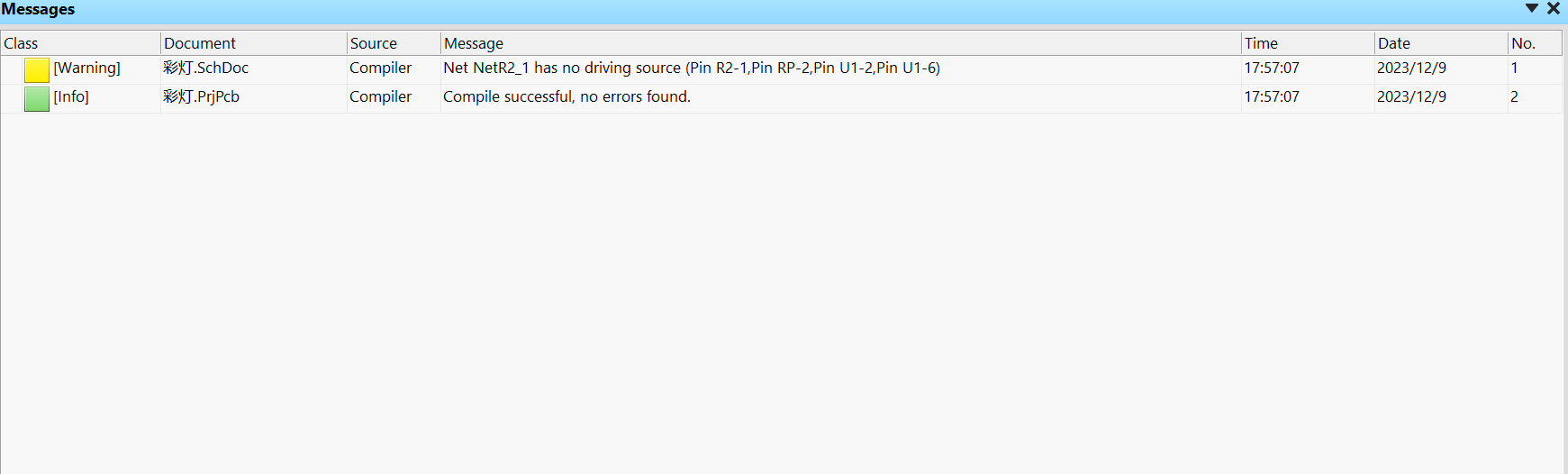

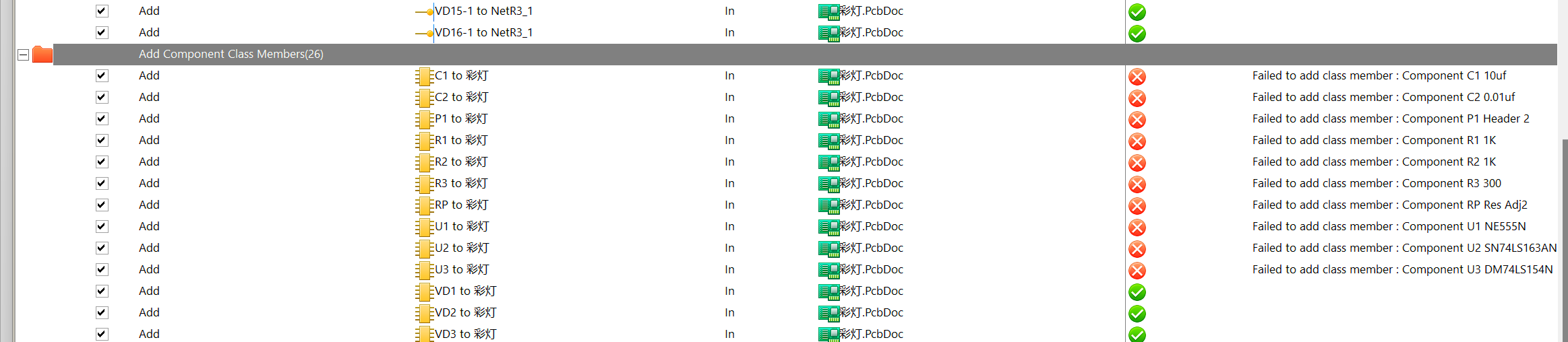

畫好的原理圖工程運行沒報錯 更新PCB的時候就出現報錯 求大佬解答

ID:474386 · 發表于 2023-12-11 08:43

原理圖好幾處沒處理好。你看提示看看啊。耐心分析下，掌握了才是自己的。

ID:1096212 · 發表于 2023-12-11 09:08

可以試著把原理圖和工程圖全部復制一遍

ID:405850 · 發表于 2023-12-11 09:39

問題根源就是你的原理圖符號引腳對不上封裝的引腳，比如原理圖是1，2，3腳，到了PCB封裝叫B,C,E腳，這樣就對導致未知引腳，解決辦法就是讓原理圖和封裝引腳一一對應正確

ID:1103638 · 發表于 2023-12-11 14:33

可能是由于原理圖與PCB之間的連接出現問題，或者PCB封裝不匹配等原因?qū)е碌摹?/td>
