請教一個D類功放輸出波形和類似喇叭的接法問題

ID:1066092 · 發表于 2023-12-10 02:11

用的是嘉興禾潤電子科技的HT6873，測得沒信號是OUT-端是占空比大概是三分之一方波的，頻率大約在475K～481K，OUT+輸出是0，這個D類功放沒有輸入信號時是一直有方波輸出信號嗎？輸出的信號是方波嗎？如果是這樣的話接上喇叭難道不燒掉喇叭嗎？輸出是直接接喇叭不需要隔直電容那它的平均電壓能是0么？再就是如果我想將這個功放不是接喇叭想接到一組繞成圈的大線圈上能用嗎？
才發現這個D類功放和書上看到的功放有很大不同，理解不了了。附件是HT6873說明書。

HT6873.pdf (2.52 MB, 下載次數: 11)

ID:401564 · 發表于 2023-12-10 13:28

看數據手冊就可以知道了D類功放會一直輸出PWM的載波時鐘的,電路就是這個設定的,只是它小到你聽不到而已
你接上喇叭再聽一下聲音,沒有聲音就可以了.前提是你電路得是對的

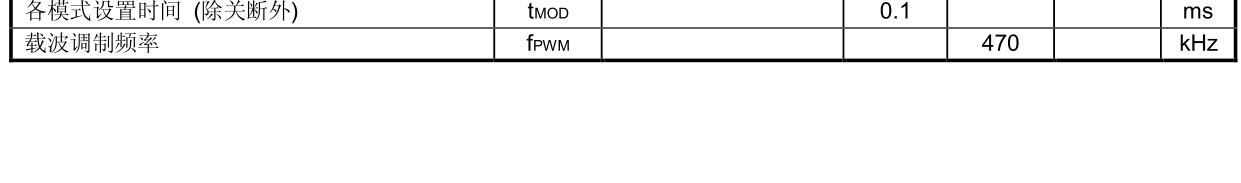

至于換負載,你試一下不就知道了嗎 51hei截圖20231210132556.png

ID:1066092 · 發表于 2023-12-12 20:23

Y_G_G 發表于 2023-12-10 13:28
看數據手冊就可以知道了D類功放會一直輸出PWM的載波時鐘的,電路就是這個設定的,只是它小到你聽不到而已
你 ...

多謝指點，看來D類放大器不適合用，還是改成AB類放大器，只是不知道咋回事，隨便拉線的板子輸入和輸出隔大概一公分，功放出來個空載波在輸入端有個30K左右的正弦波，沒找出來這個信號是從哪里來的。

ID:401564 · 發表于 2023-12-12 21:56

hisun 發表于 2023-12-12 20:23
多謝指點，看來D類放大器不適合用，還是改成AB類放大器，只是不知道咋回事，隨便拉線的板子輸入和輸出隔 ...

只要你不信HIFI玄學,D類功放真心是個好東西
我以前自己做的一堆LM3886都不知道怎么處理了,后悔沒有早點用D類功放
如果你自己會畫板和設計電路,推薦你還是用D類功放的好

ID:1066092 · 發表于 2023-12-14 09:06

Y_G_G 發表于 2023-12-12 21:56
只要你不信HIFI玄學,D類功放真心是個好東西
我以前自己做的一堆LM3886都不知道怎么處理了,后悔沒有早點 ...

多謝指點。我不是用來做音頻放大用是用來做個類似感應天線用，就是一個發送一個接收用，粗略地看了下附件中的D類功放簡介和無信號時出來的波形是連續脈沖方波，應該不適合做這個感應用。準備改成AB類放大器后再試。

D類放大器：基本工作原理和近期發展.pdf (1.43 MB, 下載次數: 6)
