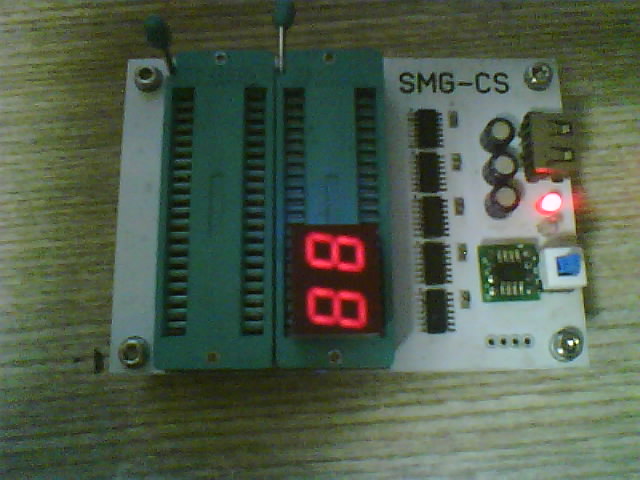

前幾年制作過一個“直連”方式的數碼管測試器，最近突發奇想，想用單片機再次制作一個數碼管測試器，這個測試器要充分利用單片機功能，用多種方式對數碼管進行測試，比如，先逐段點亮，然后再從0~9分別顯示，周而復始。

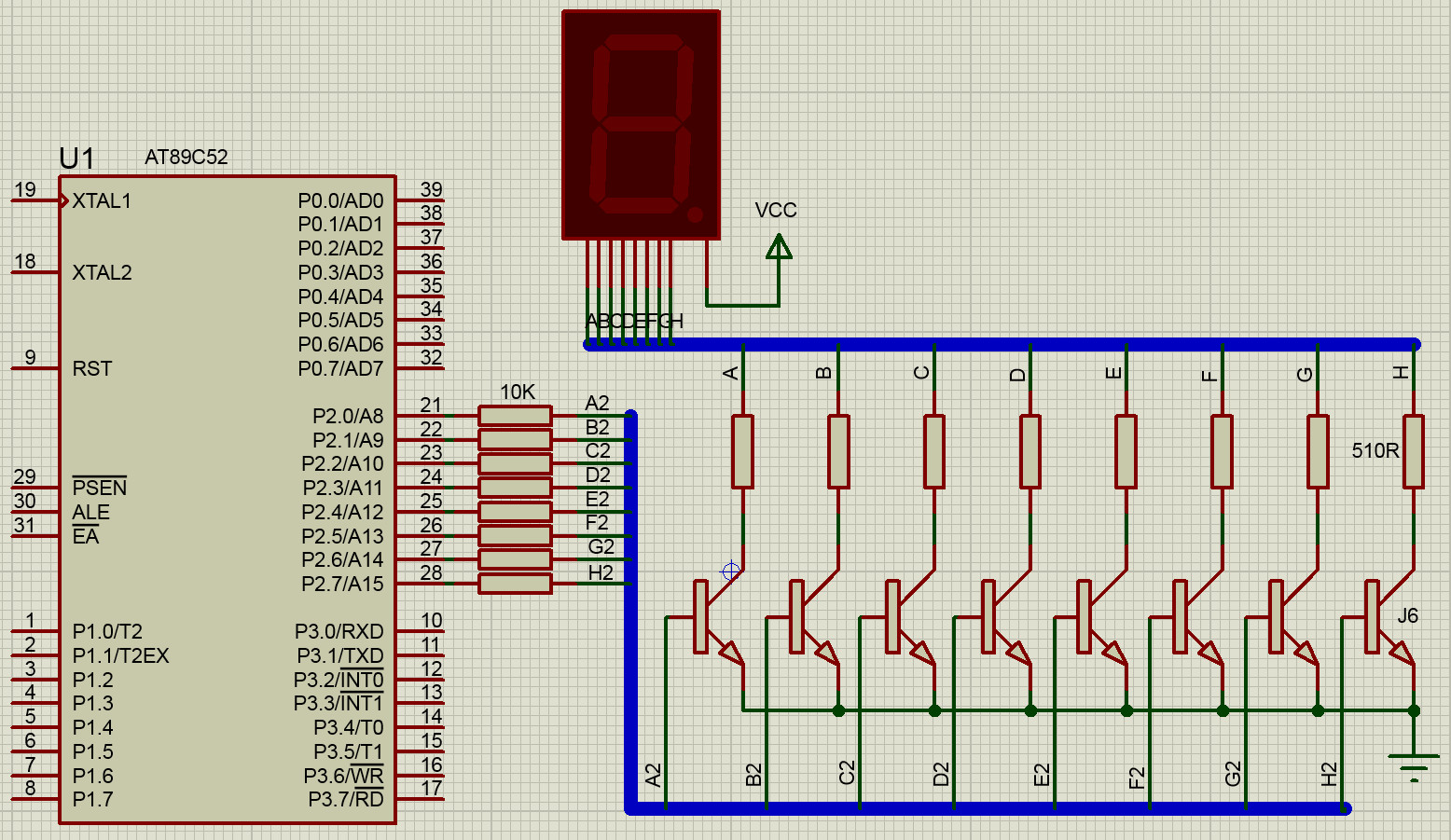

用“Proteus 8”設計了電路原理圖（PNP管驅動共陰數碼管）。

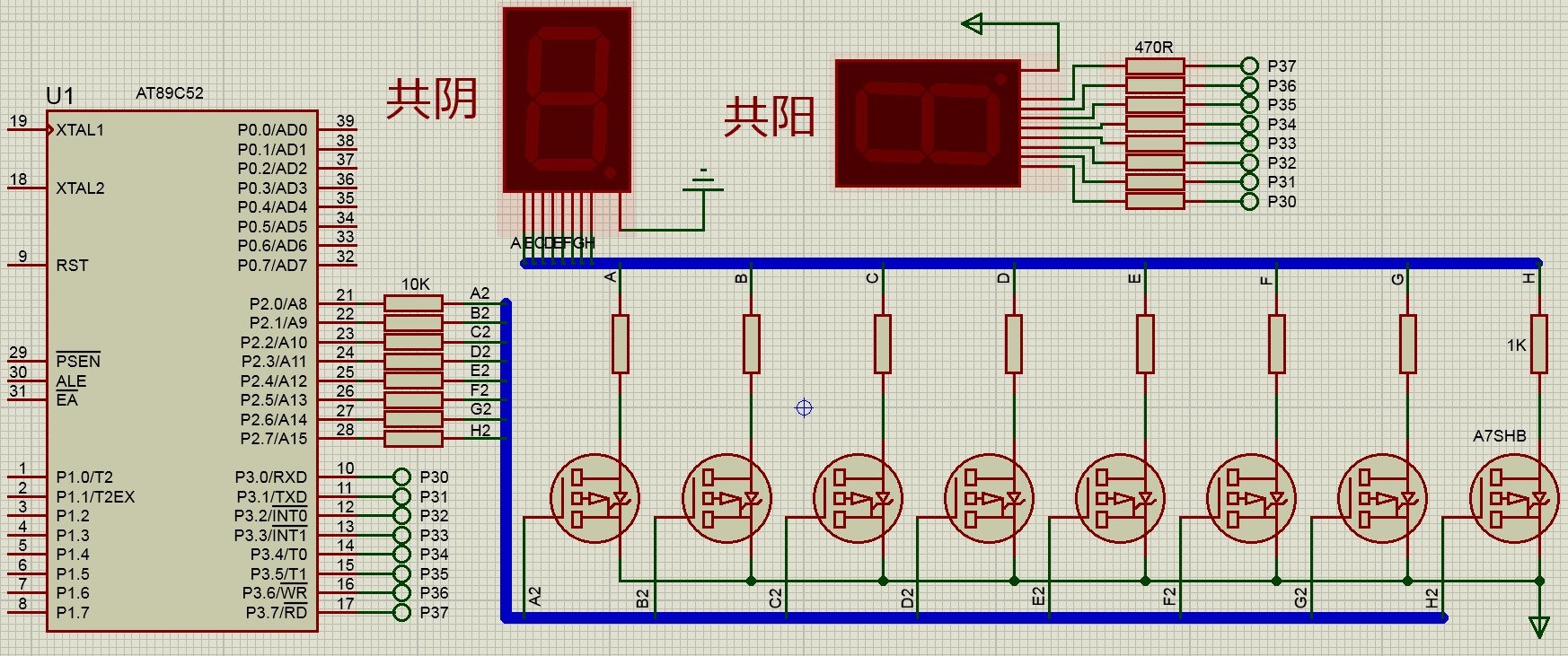

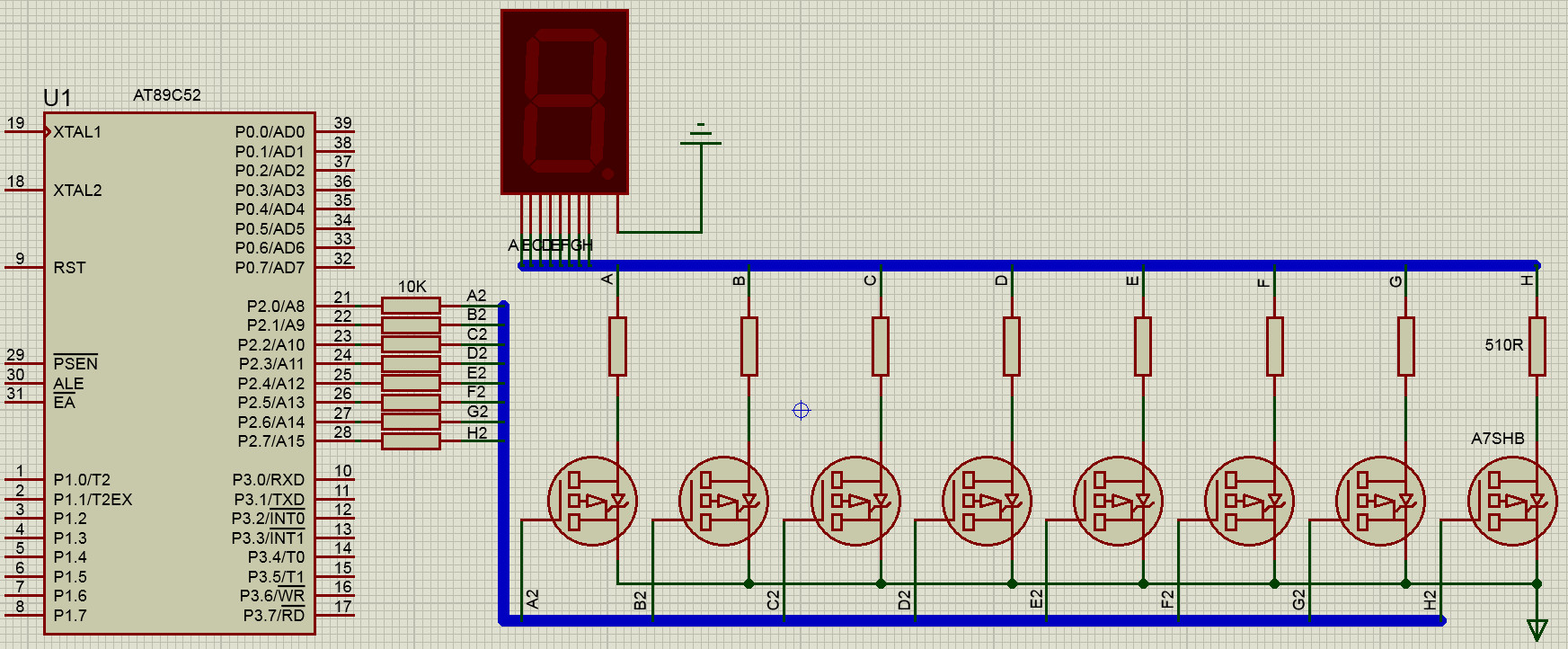

考慮到庫存有大量的拆機P-MOS管（型號為：A7SHB），所以，又設計了采用P-MOS管驅動的電路。
NPN管驅動共陽LED數碼管電路原理圖：
經實驗，共陽數碼管不需要三極管放大，直接通過I/O口驅動即可。由于單片機有多余的I/O口，所以共陰、共陽數碼管合并在一起，共陰由P2口驅動，共陽由P3口驅動。
單片機采用“STC15F2K08S2”，該單片機有內部RC振蕩器，可以省略外部晶振。

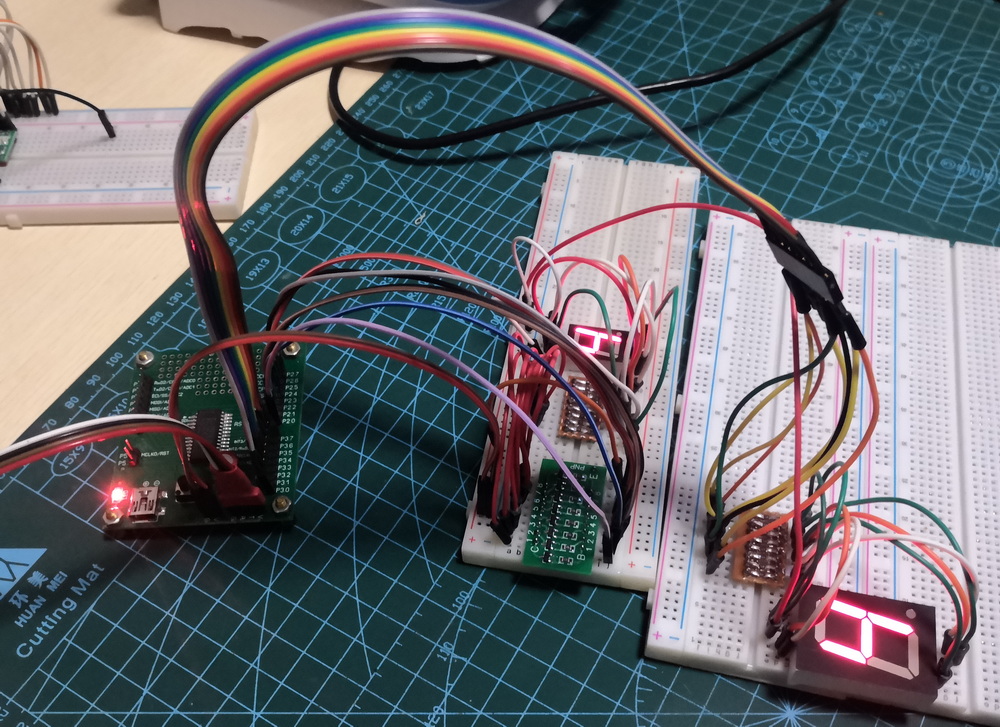

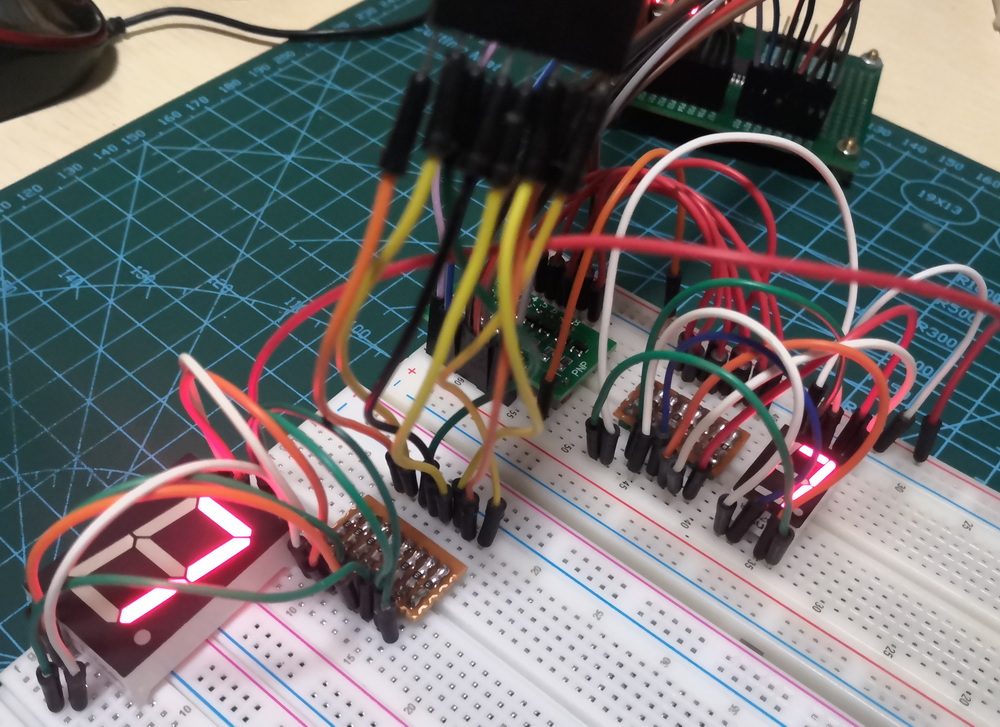

用面包板搭電路，運行正常。

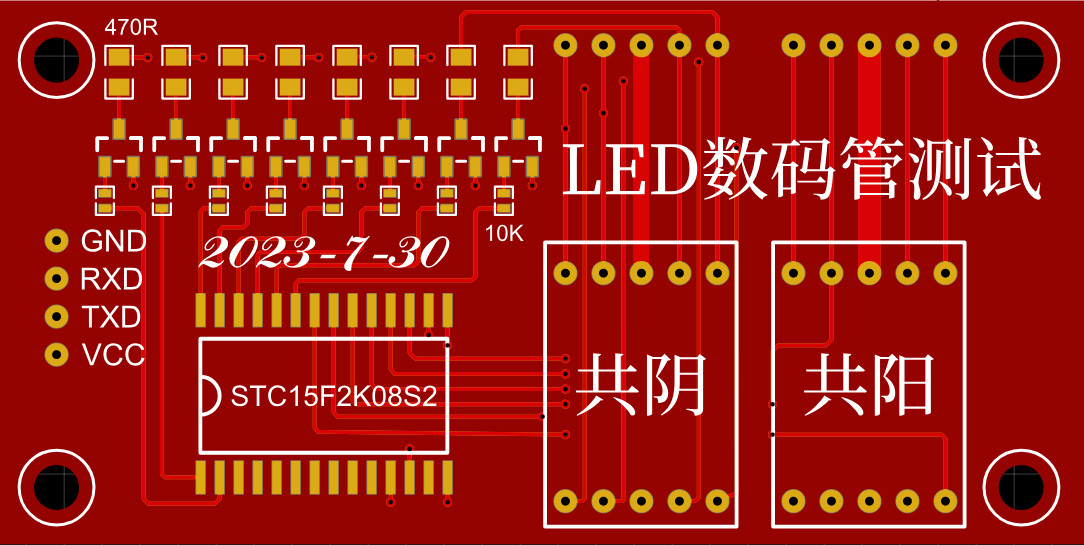

用“立創”的EDA設計了PCB板：

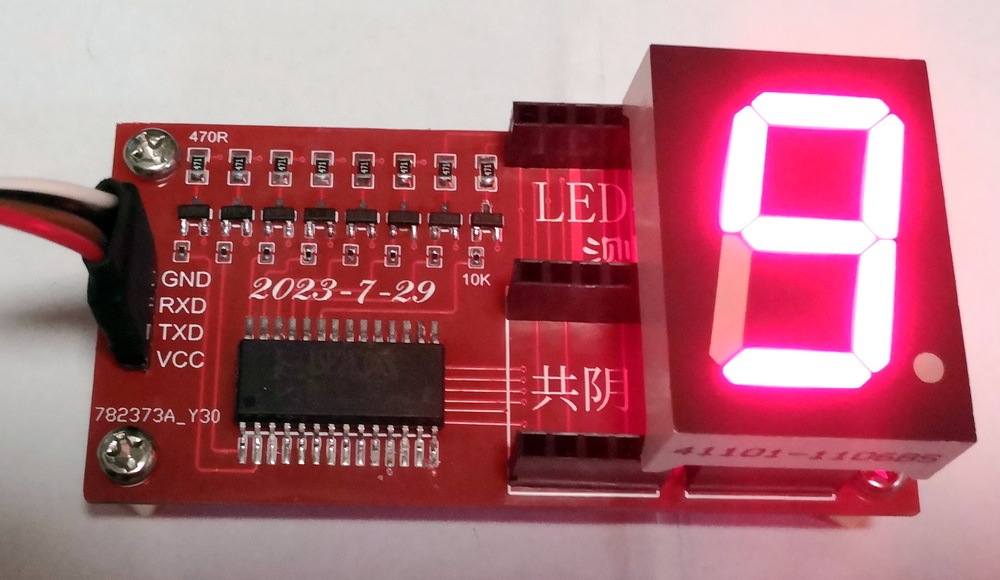

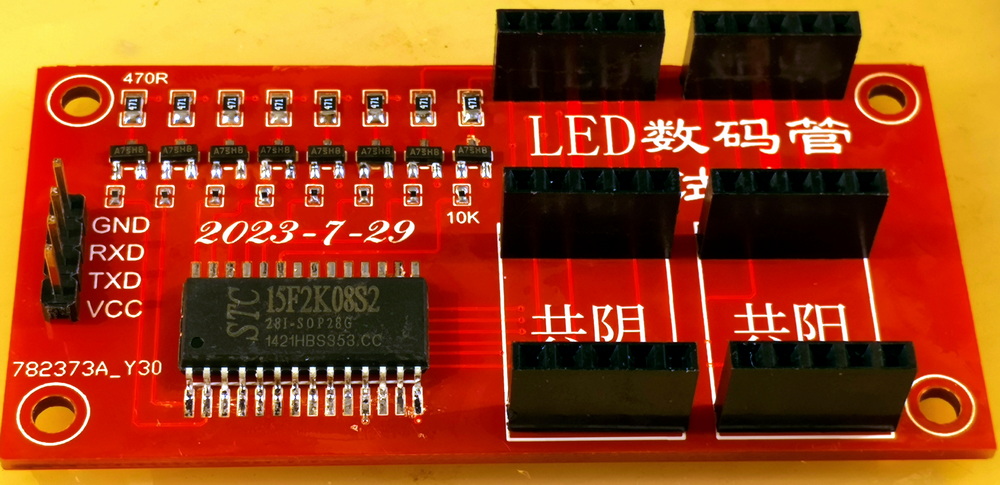

焊接完成后的成品：

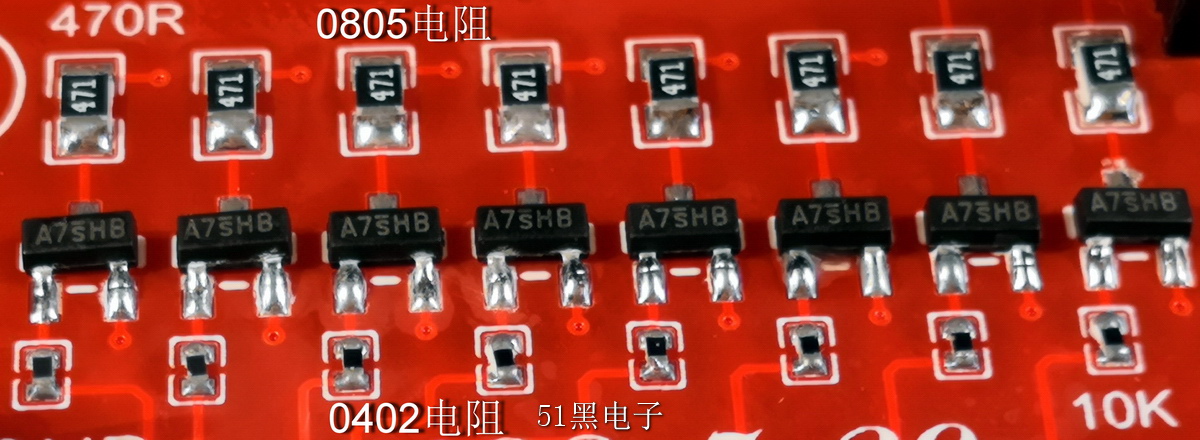

局部展示：

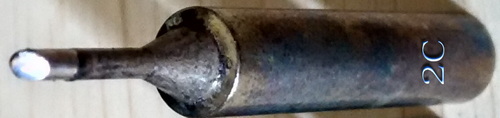

第一次焊接0402的電阻，這可能是我能焊接的最小電阻了。
LED數碼管測試實例（0.56寸共陰數碼管）。

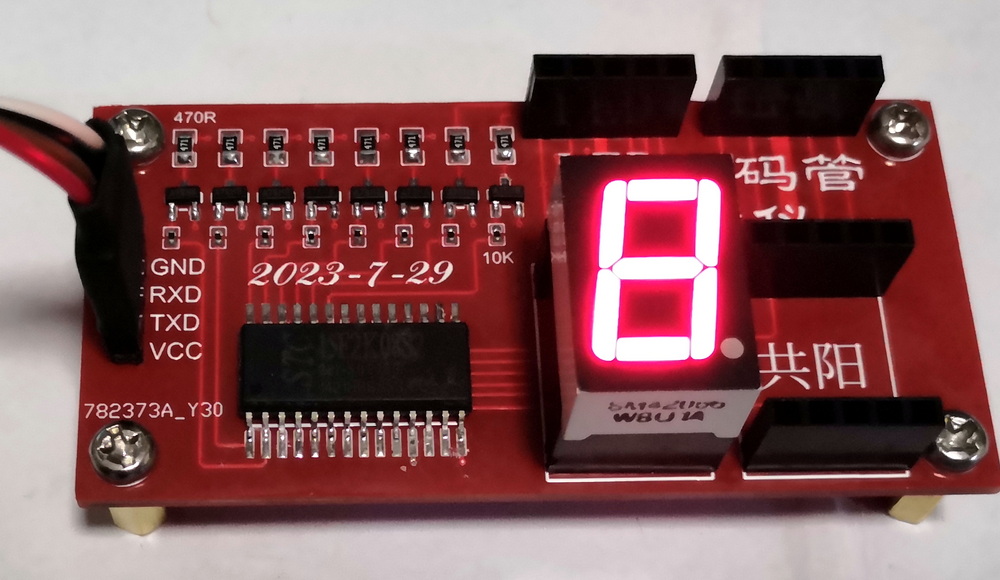

LED數碼管測試實例（1寸共陽數碼管）。
代碼：
- #include <STC15.h>
- #include <intrins.h>
- #define uchar unsigned char
- #define uint unsigned int
- void Delay1ms( uint k );
- uchar da = 0xFE; //11111110
- uchar code table[] ={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; //共陽段碼
- void main()
- {
- while(1)
- {
- uchar i = 0;
- for( i=0; i<8; i++ ) //依次顯示各段：a~h
- {
- P2 = da; //共陰
- P3 = da; //共陽 Delay1ms(500);
- da = _crol_( da,1 );
- }
-
- for( i=0; i<10; i++ ) //依次顯示數字：0~9
- {
- P2 = table[i];
- P3 = table[i];
- Delay1ms(500);
- }
- }
- }
- void Delay1ms( uint n ) <a>//@12.000MHz</a>
- {
- uint k;
- for( k=0; k<n; k++ )
- {
- unsigned char data i, j;
- i = 12;
- j = 169;
- do
- {
- while (--j);
- } while (--i);
- }
- }
|
