全橋驅動上管工作不正常,會是外圍電路導致的嗎?

ID:1067540 · 發表于 2023-12-21 11:25

我使用的是ir2113s半橋芯片，原理圖如圖：

用示波器看ho和lo的波形，發現沒給mos管供電之前芯片輸出的波形是正常的pwm波，而在管子上電后，上管波形就亂了

12v沒上

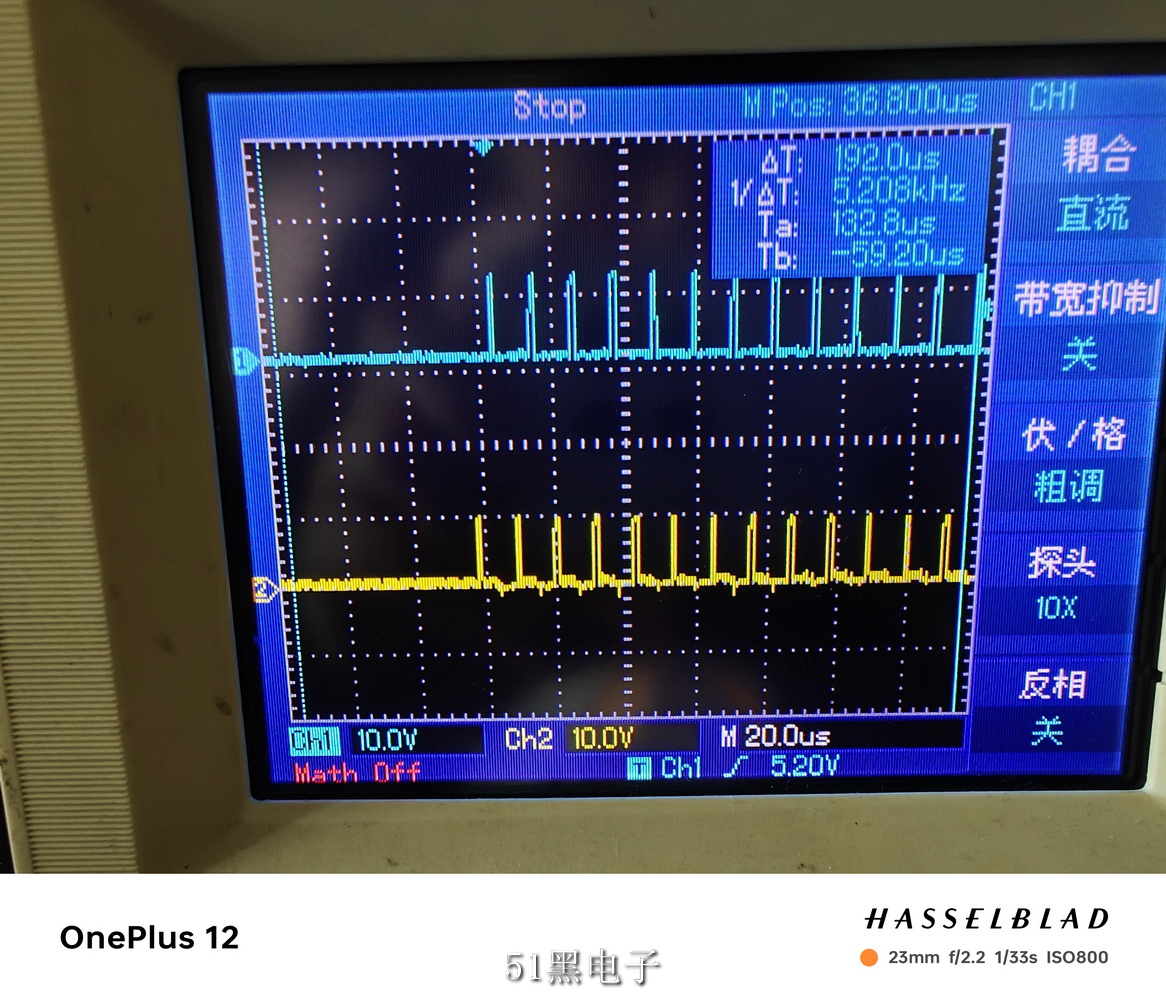

12V沒上之前

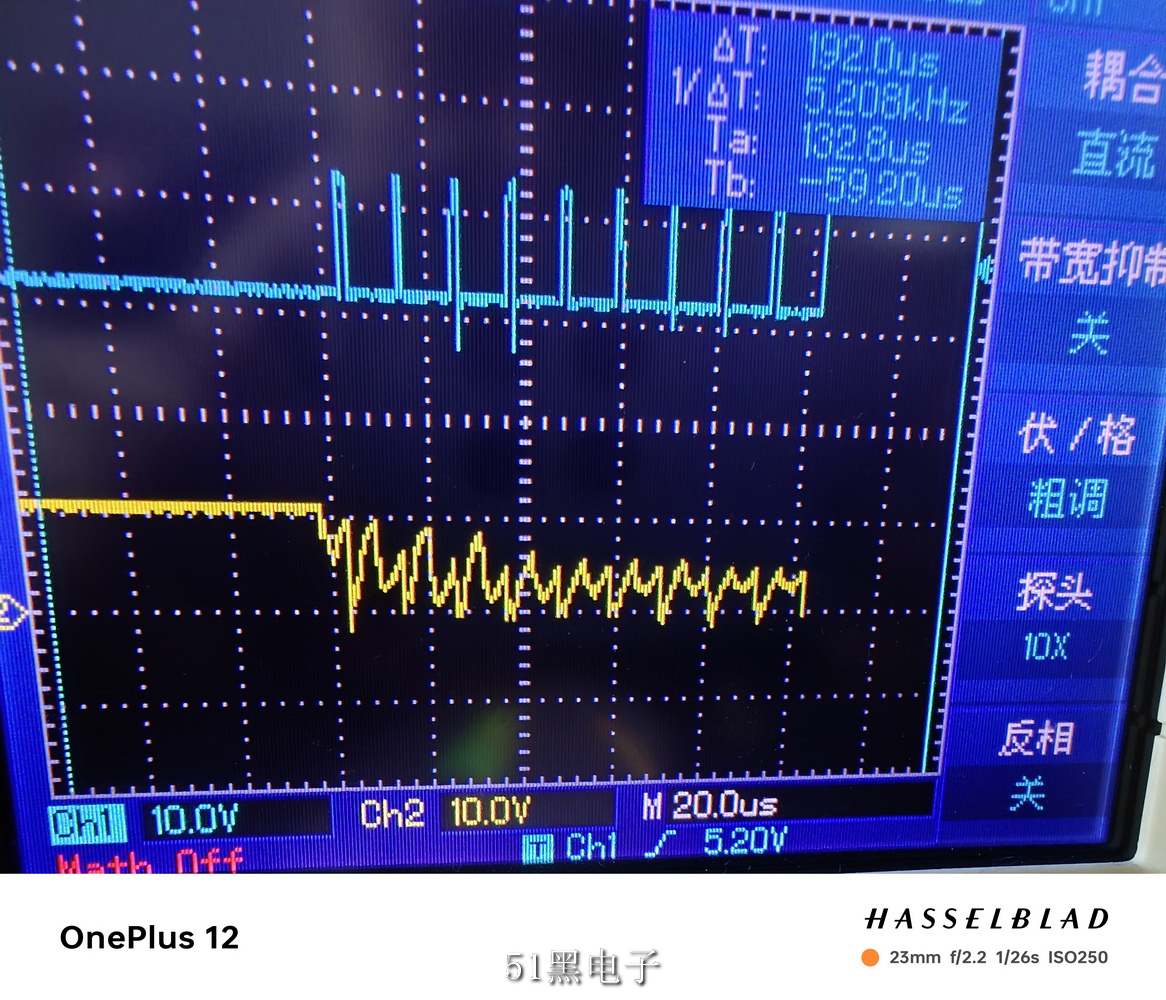

12v上了后

mos管供電上了之后

實測只有上管工作不正常，下管應該是好的，為什么會這樣，可能會是外圍電路導致的嗎？

ID:883242 · 發表于 2023-12-21 15:34

測下bootstrap電壓，正常值是12*2=24V，也就是你的HO電壓上限，現在明顯電源都不對，驅動信號能對就奇怪了。

ID:548847 · 發表于 2023-12-21 15:51

要接負載的

ID:1067540 · 發表于 2023-12-21 15:51

Hephaestus 發表于 2023-12-21 15:34
測下bootstrap電壓，正常值是12*2=24V，也就是你的HO電壓上限，現在明顯電源都不對，驅動信號能對就奇怪了 ...

測試了，充電電壓確實上不去，但是用萬用表測充電電路的各個地方都有12V，什么因素會導致充不上呢？

ID:883242 · 發表于 2023-12-21 18:36

xiaouex 發表于 2023-12-21 15:51
測試了，充電電壓確實上不去，但是用萬用表測充電電路的各個地方都有12V，什么因素會導致充不上呢？

有可能是靜態bootstrap不充電，但是動態運轉起來，bs電壓應該是持續上升到24V的。
