stm32F407zgt6單片機模擬vga時序失敗

ID:73992 · 發表于 2023-12-31 21:00

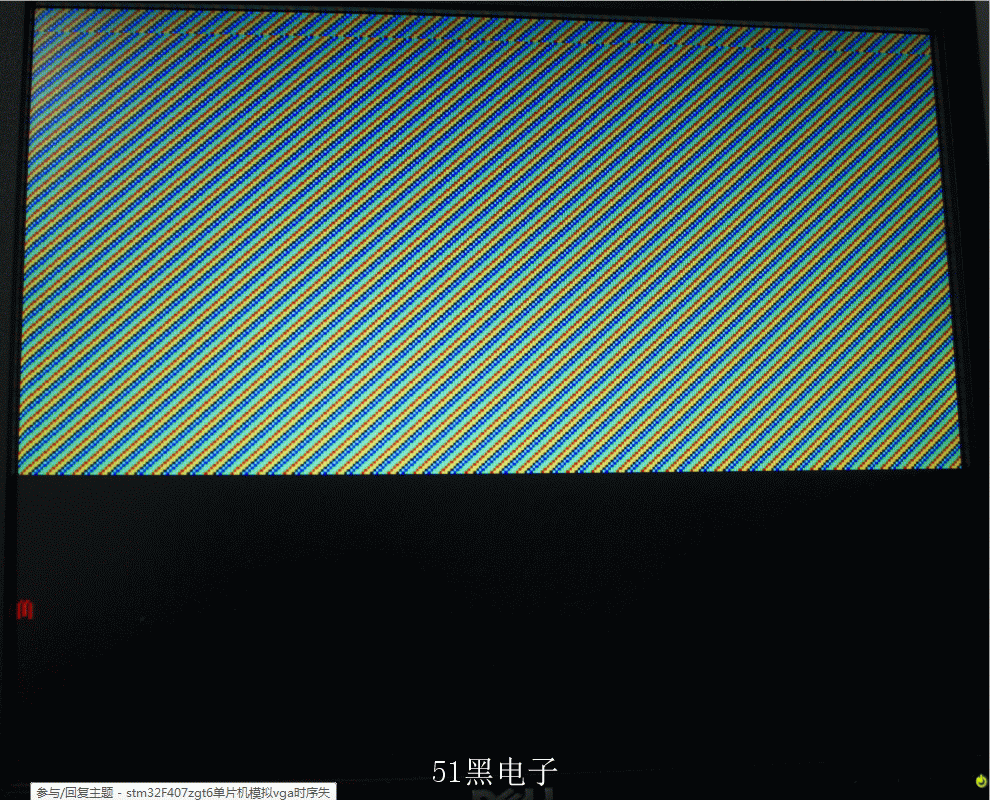

這個是測試圖片；


ID:301191 · 發表于 2024-1-2 14:37

頂一下

ID:73992 · 發表于 2024-1-3 22:39

[問題已解決]：
已經放棄的這個項目，F429已經在路上。不經意調試了一番，漸漸調試成功了。
用F407做這個項目，比較F429的LTDC可能不具有性價比。當初，學習407的數據手冊才知道F429有這個功能。但407已經到手，就硬著頭皮做了。
就像現在，F429買了 F407卻又調好了。----真的像是造化弄人

。
其實，用F407或者F429做這個顯示驅動模塊，太大材小用！！

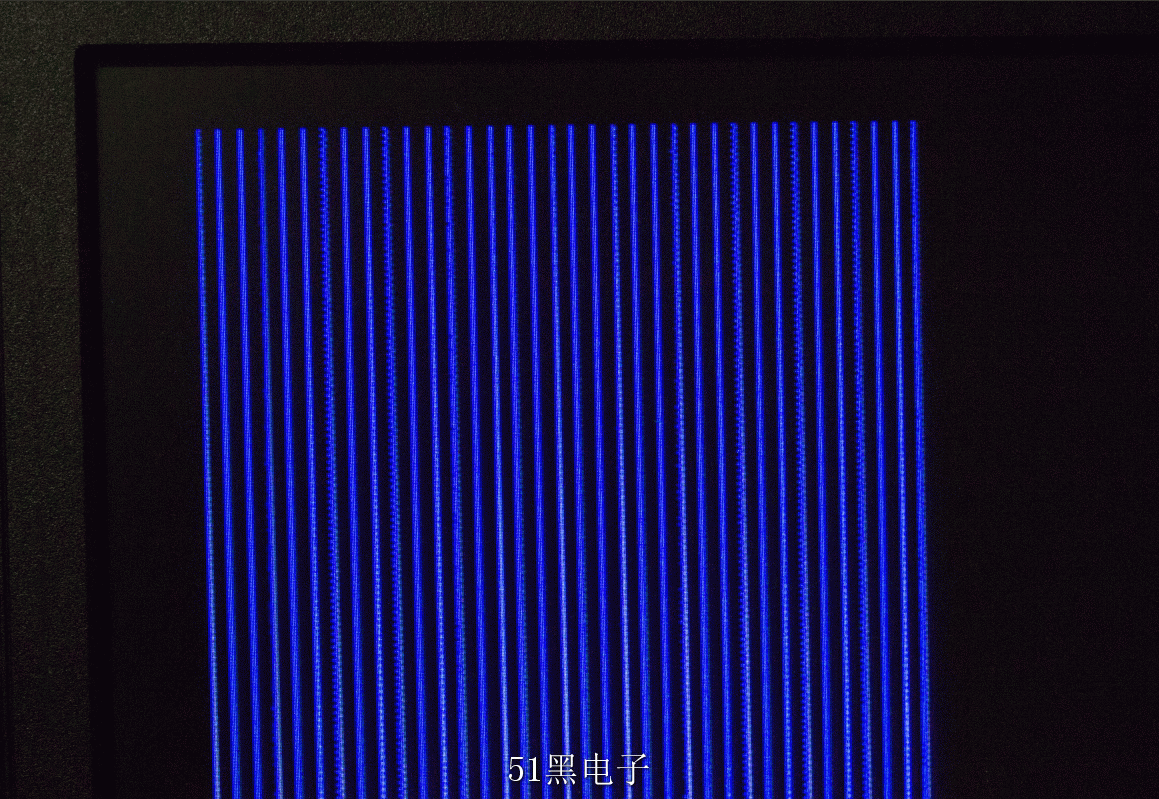

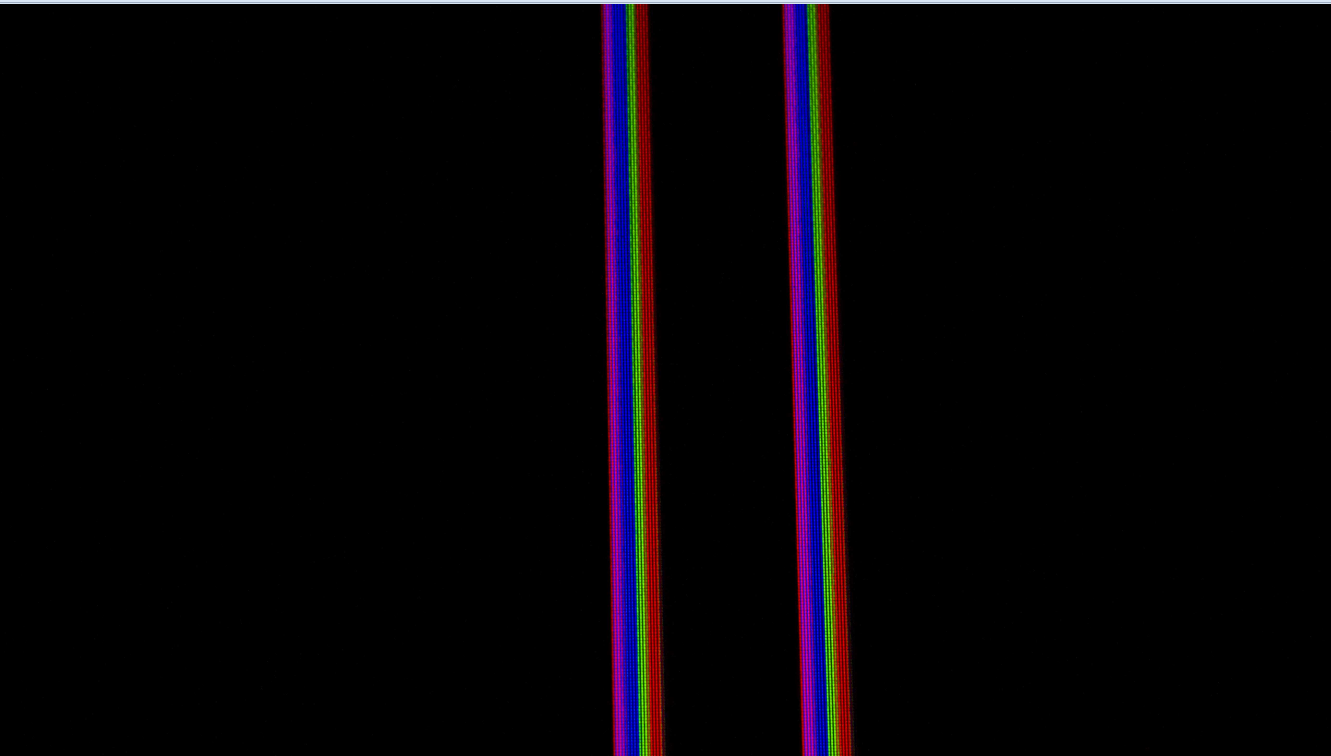

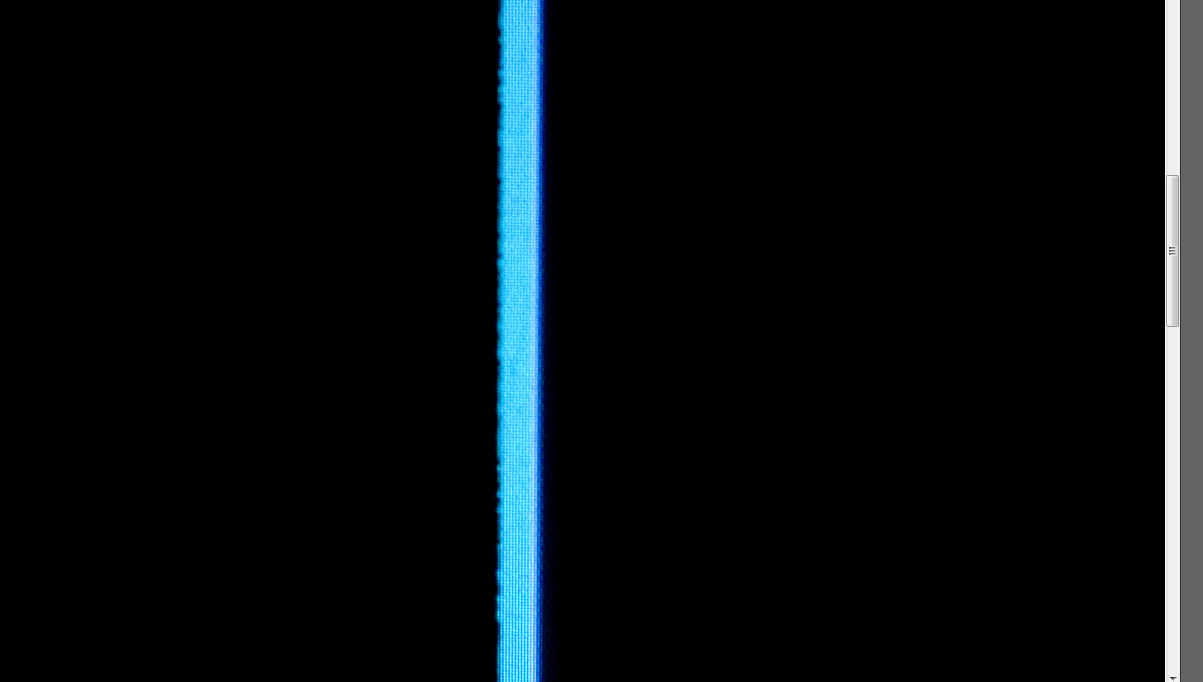

調試畫面如下：F407的硬件設計，能夠達到如此水準，我相當的佩服。

ID:73992 · 發表于 2024-1-7 13:24

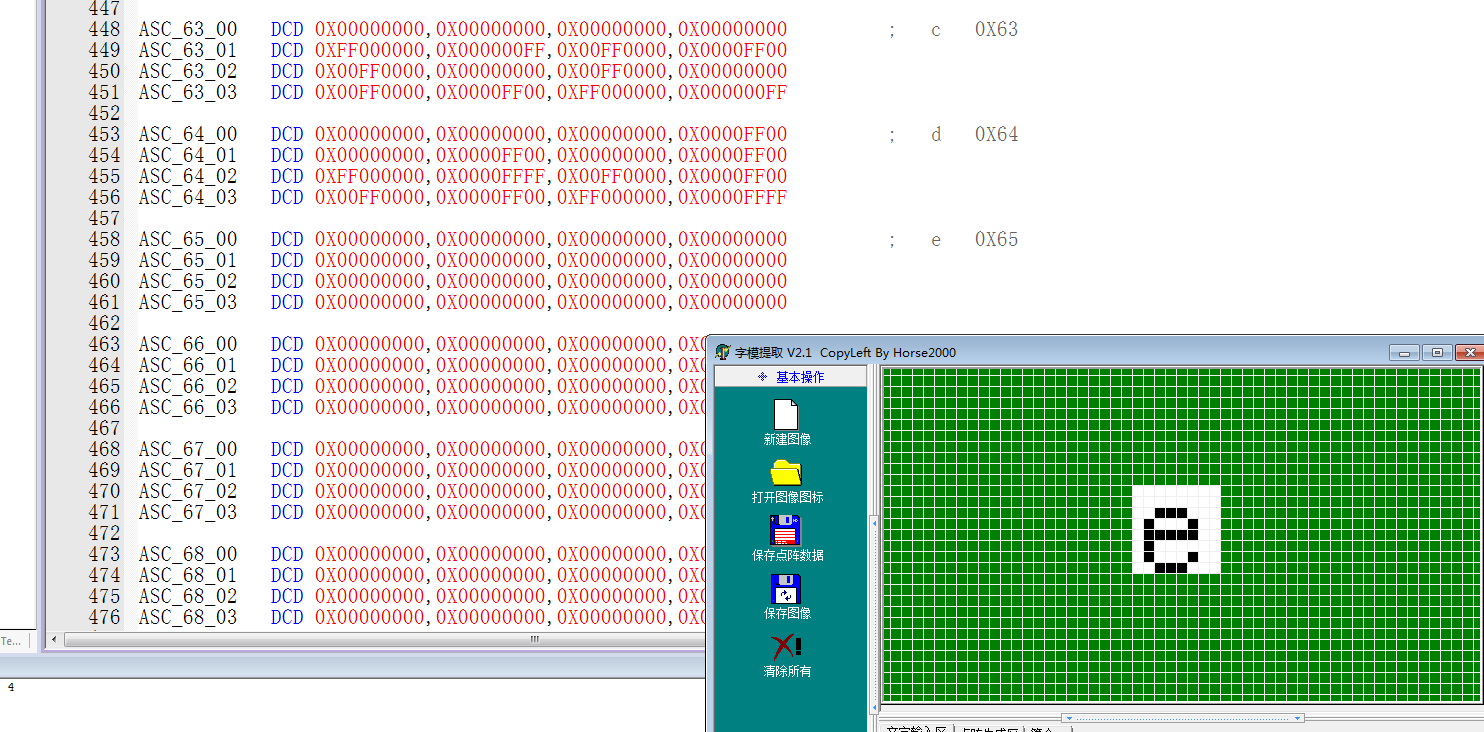

這貼就當是制作花絮吧！雖然不缺乏對字體的審美能力，但總是寫不出漂亮的字體。制作繼續，手搓ASCII碼。

ID:73992 · 發表于 2024-1-7 22:23

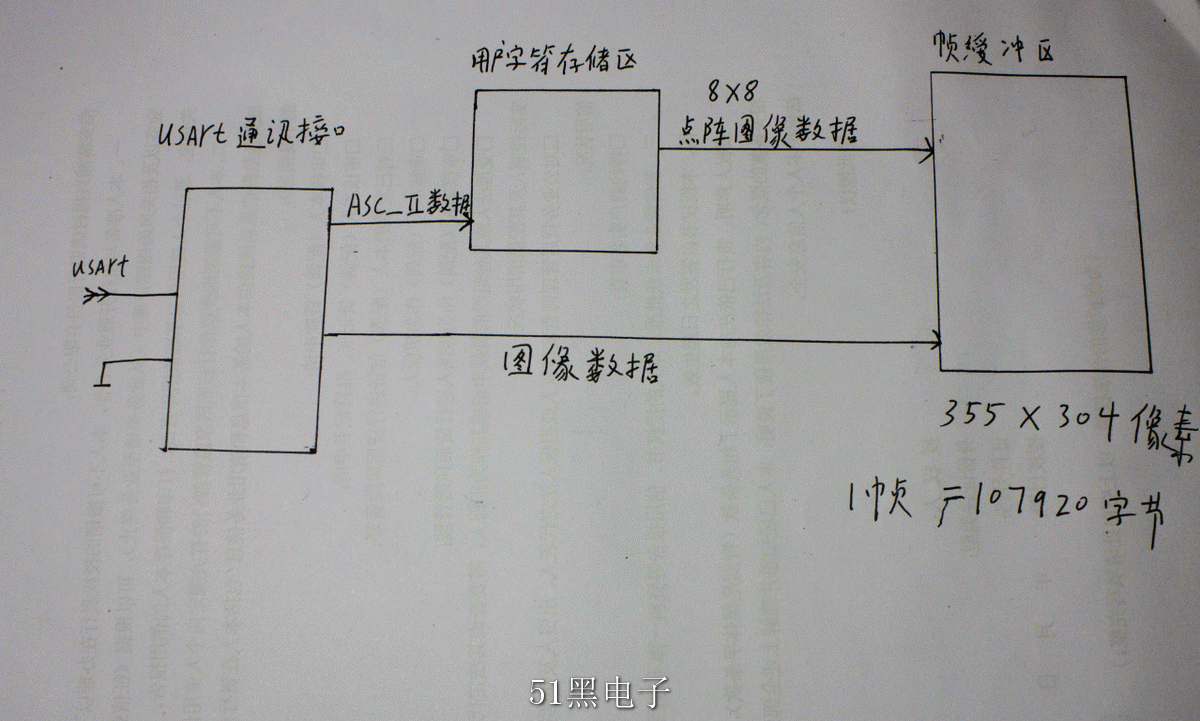

作為一個8位色rgb顯示模塊，或者專門針對某一通用設備接口，或者希望做到簡單，易用，高速，實用，通用。那么模塊與外界的通信協議就顯的重要。
以下是我目前能夠想到的方案，是否合理還存未知。
所以，想請朋友們不吝提供建議。

外界設備通過usart接口，字符數據放入字符存儲區，圖像數存入幀畫面區。
目前的方案是：
               一，串口每次接受5個字節數據
                  第一個字節是功能碼，表示字符數據/圖像數據/其他功能
                  第二個字節是色彩碼，表示字符數據的色彩
                  第三個字節是地址碼高位
                  第四個字節是地址碼低位
                  第五個字節是asc碼數據/圖像數據
這個方案著重于字符輸入，圖像輸入顯得繁瑣而且緩慢。

            二，使用兩個串口，圖像和字符分兩個串口傳送。
      圖像方案1：第一個字節是地址碼高位
                        第二個字節是地址碼低位
                        下面連既續發送圖像數據
      圖像方案2 直接傳送圖像數據
缺點是要求外接設備提供兩個串口，如果用串口助手測試，來回插拔更加麻煩。


ID:73992 · 發表于 2024-1-10 20:30

串口9600波特率，傳輸半幀數據，將近2分鐘。離30幀每秒相去甚遠。

之所以是半幀，是因為DMA每次最大65535字節，而一幀現在是107008字節，104.5k
串口圖傳功能，不準備再改進了。

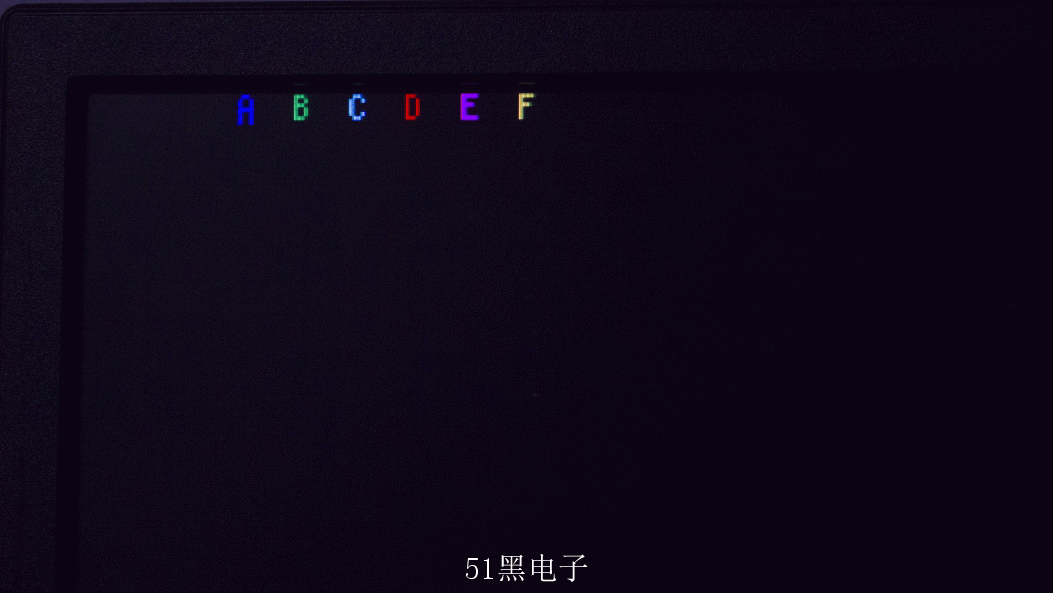

下一步，串口字符部分做好，就完工。

ID:73992 · 發表于 2024-1-14 22:30

STM32F407ZGT6_VGA.zip (4.02 MB, 下載次數: 8)

ID:1108423 · 發表于 2024-1-15 21:56

thanks
