使用串口助手和快捷方式控制SDK HC89F0541開發板對目標板上電斷電的簡便方法

ID:78714 · 發表于 2024-1-10 16:21

使用SDK HC89F0541單片機開發板對目標板編程調試的過程中需要頻繁的對目標板重新上電，插拔目標板的電源線當然可以但是稍顯麻煩。
查文檔得知以下命令可對開發板的輸出電源進行控制：
5.0V 電壓，LED1 亮，LED2 滅命令：70 0A       00001010
5.0V 電壓，LED1 亮，LED2 亮命令：70 0E       00001110
5.0V 電壓，LED1 滅，LED2 亮命令：70 06       00000110
5.0V 電壓，LED1 滅，LED2 滅命令：70 02       00000010
3.3V 電壓，LED1 亮，LED2 滅命令：70 09       00001001
3.3V 電壓，LED1 亮，LED2 亮命令：70 0D       00001101
3.3V 電壓，LED1 滅，LED2 亮命令：70 05       00000101
3.3V 電壓，LED1 滅，LED2 滅命令：70 01       00000001
0V  電壓，LED1 亮，LED2 滅命令：70 08       00001000
0V  電壓，LED1 亮，LED2 亮命令：70 0C       00001100
0V  電壓，LED1 滅，LED2 亮命令：70 04       00000100
0V  電壓，LED1 滅，LED2 滅命令：70 00       00000000

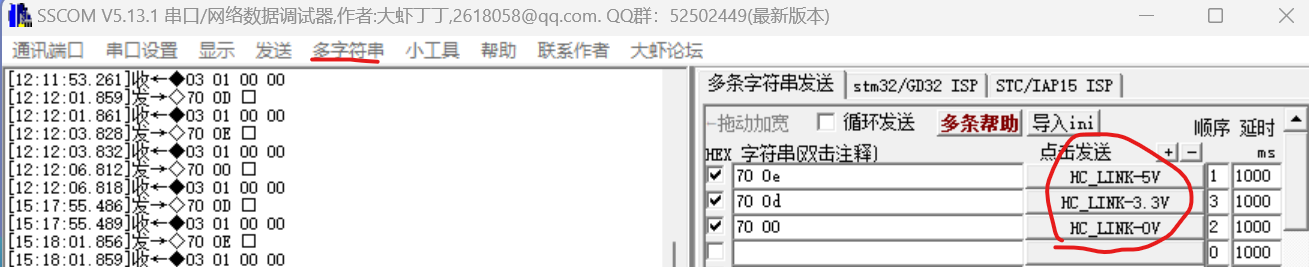

將相應的命令放到sscom串口助手里即可：

點擊相應按鈕即可開機關機。
如果嫌打開串口助手軟件也麻煩還可以創建相應的快捷方式：

首先需要安裝putty軟件，然后分別創建0V、3.3V和5V的cmd文件：
0V：
echo p0| "C:\Program Files\PuTTY\plink"  -serial COM6

3.3V：
echo p| "C:\Program Files\PuTTY\plink"  -serial COM6

5V：
echo p.| "C:\Program Files\PuTTY\plink"  -serial COM6

COM6是開發板的串口號。

使用效果視頻：
SDK HC89F0541 開發板對目標板上電斷電的簡便方法_嗶哩嗶哩_bilibili
https://www.bilibili.com/video/BV1Li4y1B7VE
