通過在51黑壇的學習，本人分享下433M模塊苦學經驗所述，不足之處，歡迎指點。1.淘到433M無線模塊，先把發射，接收模塊接上5V電源，發射模塊數據腳接個按鍵到電源正極，接收模塊數據腳接示波器，當發射板按鍵動作，示波器能檢測到頻率波形，基本說明能用；或者網上大師們傳授的方式，在接收板數據腳接個發光二極管，當發射板按鍵動作，接收板發光二極管有閃爍。2. 發射板使用STC15L104W工作電壓2.5－3.6V，采用3.7V/500MA鋰電池就可工作，芯片程序加入掉電模式，在10S鐘內無動作，整體發射電路板休眠電流功耗1UA，工作時電流功耗只有12MA，非常適合實際應用。3. 接收板因使用5V開關電源，電源本身有PWM波，加上繼電器工作會吸收電流，接入1000UF/16V電容消除干擾；4. 接收數據處理芯片STC15F104W，5. 實測模塊，在沒有配置天線有效傳輸距離10M。

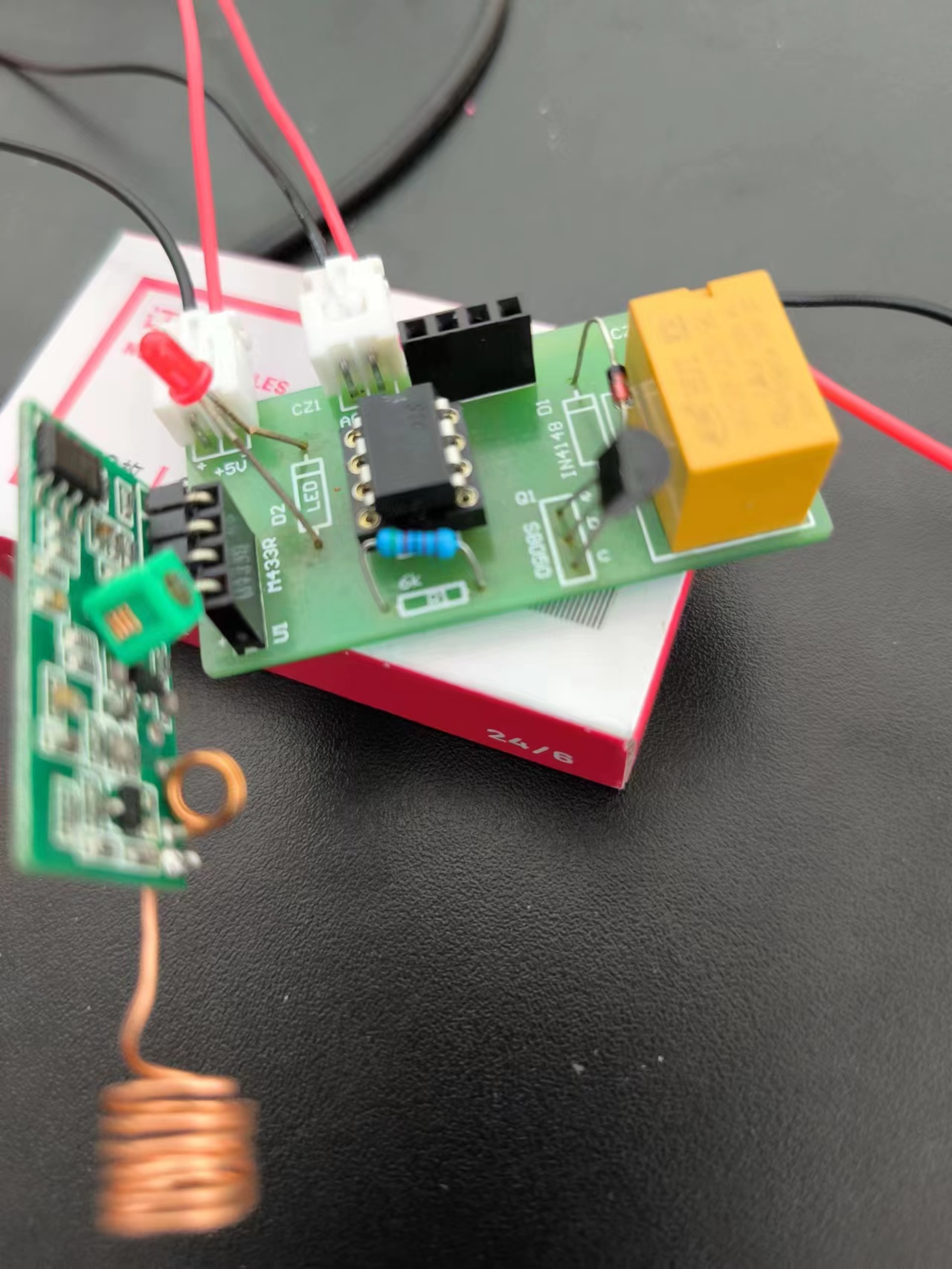

制作出來的實物圖如下：
|
-
發射電路板
-
接收電路板
-
-

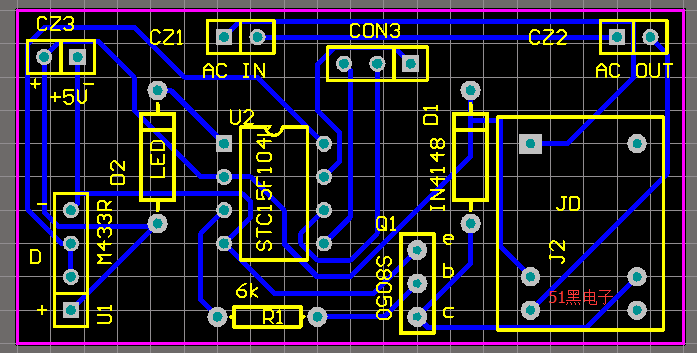

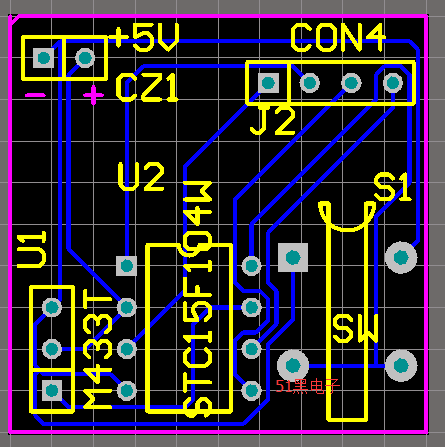

Altium Designer畫的PCB圖
-

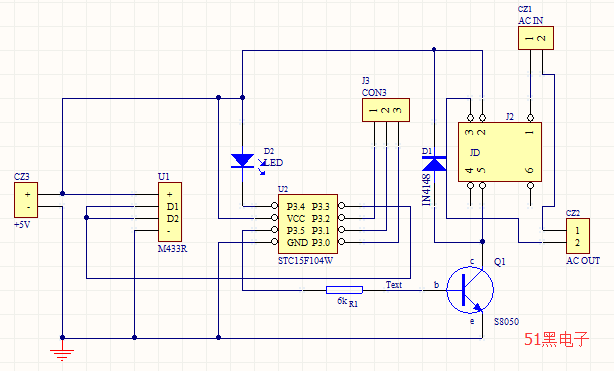

接受電路原理圖
-

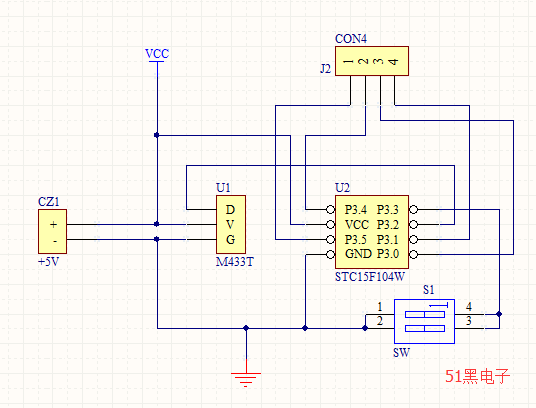

發射電路原理圖
-
-
433超再生已仿真通過(升級版）.7z
2024-1-19 15:36 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
23.99 KB, 下載次數: 73, 下載積分: 黑幣 -5
433M+STC15整體PCB圖，代碼，手工實物圖
