一個簡單的純數字電路1到99分鐘倒計時器

ID:1011444 · 發表于 2024-5-6 20:44

該計時器我主要用于廚房煮飯定時，一般不超過1.5小時。電路組成使用純數字芯片。

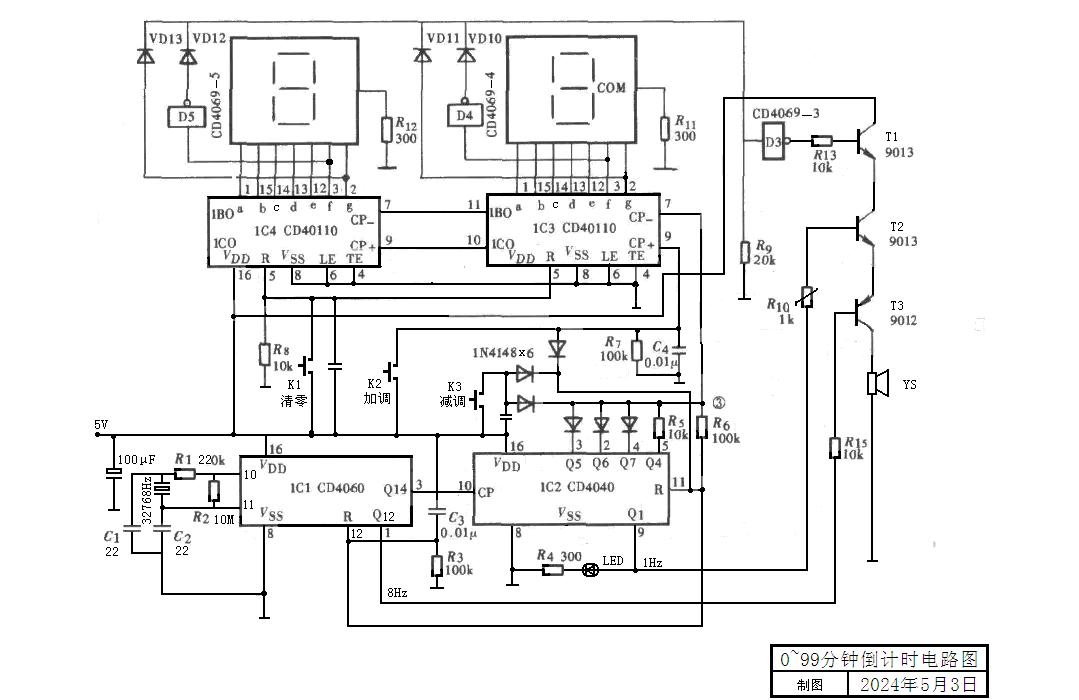

時間產生用CD4060，分頻用CD4040.時間顯示用CD40110直接驅動兩位共陰數碼管.電路圖如下：

倒計時器原理：
CD4060是震蕩頻率產生及14級分頻器，由晶振產生的32768Hz震蕩頻率經14級分頻為2Hz的
信號輸出給CD4040，經再次分頻，輸出周期為60秒的信號加到CD40110的減計數輸入端，驅動
數碼管顯示計數結果。CD40110是十進制加減計數器，也是數碼管7段譯碼驅動器。待減計數
為0時，由數碼管f和g段連接的二極管組成的2輸入端與門輸出低電平，經非門3反相輸出高電
平，驅動開關管T1導通，將電源電壓加到由蜂鳴器和三極管T2及T3組成的訊響報警電路。同時，
CD4040 9腳9（Q1）輸出的秒信號使秒燈閃亮并導通T2。CD4060的1腳（Q12）輸出8Hz的時鐘信號，
使三極管T3按照8Hz的頻率間歇導通，驅動蜂鳴器發出每秒連續4次的報警聲，提示計時已到。

ID:1074827 · 發表于 2024-6-4 17:51

雖然比單片機麻煩了一些，但對了解、熟悉邏輯電路有幫助，同時也有實用性，很好，學習了。

ID:430492 · 發表于 2024-6-6 12:56

對于了解、熟悉數字邏輯電路有幫助，同時也有實用性，很好！！

ID:149799 · 發表于 2024-11-10 17:39

圖紙清晰，謝謝分享。
