終于把單火線紅外線遙控開關搞成功了

ID:491875 · 發表于 2024-6-19 11:01

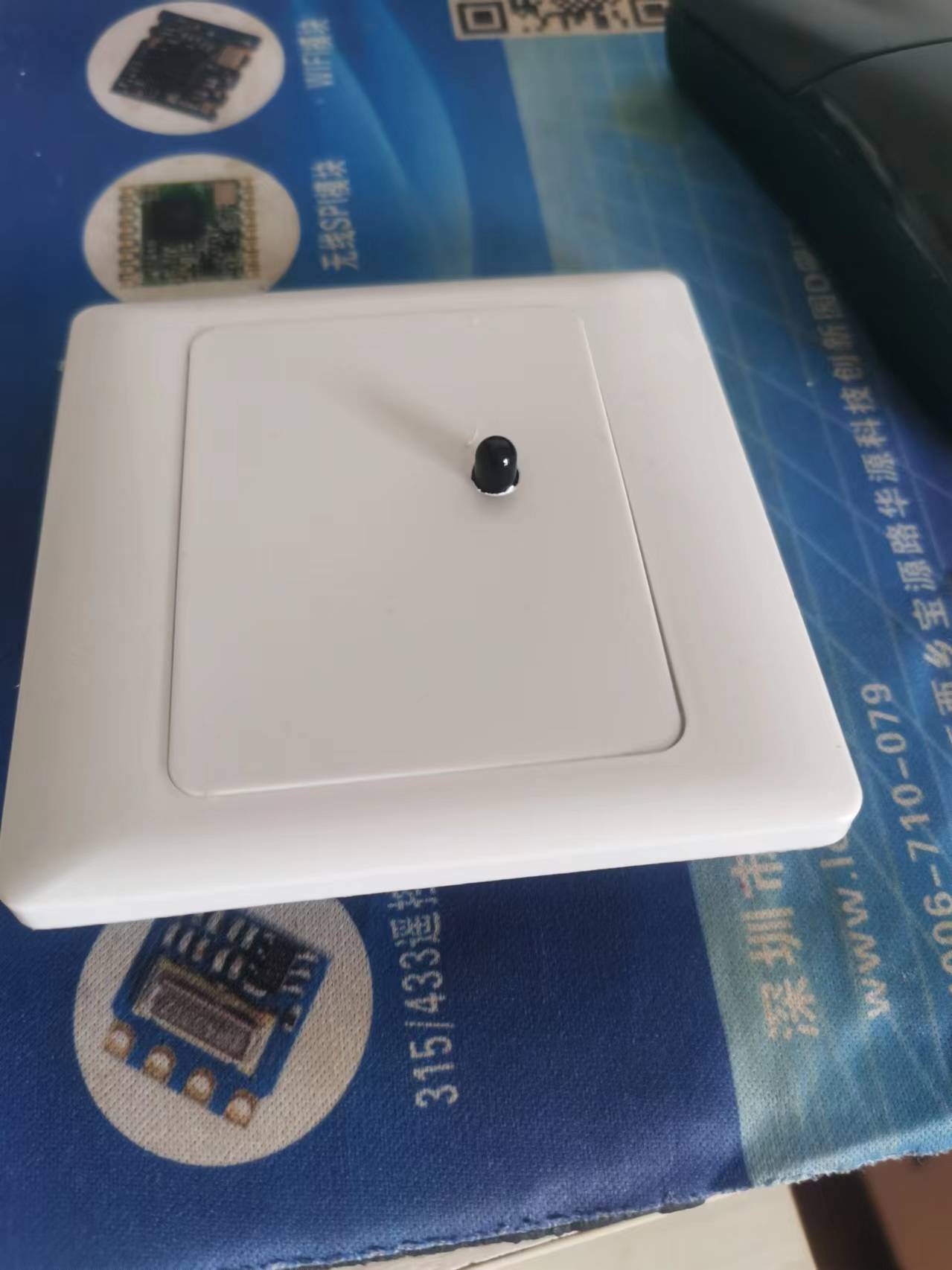

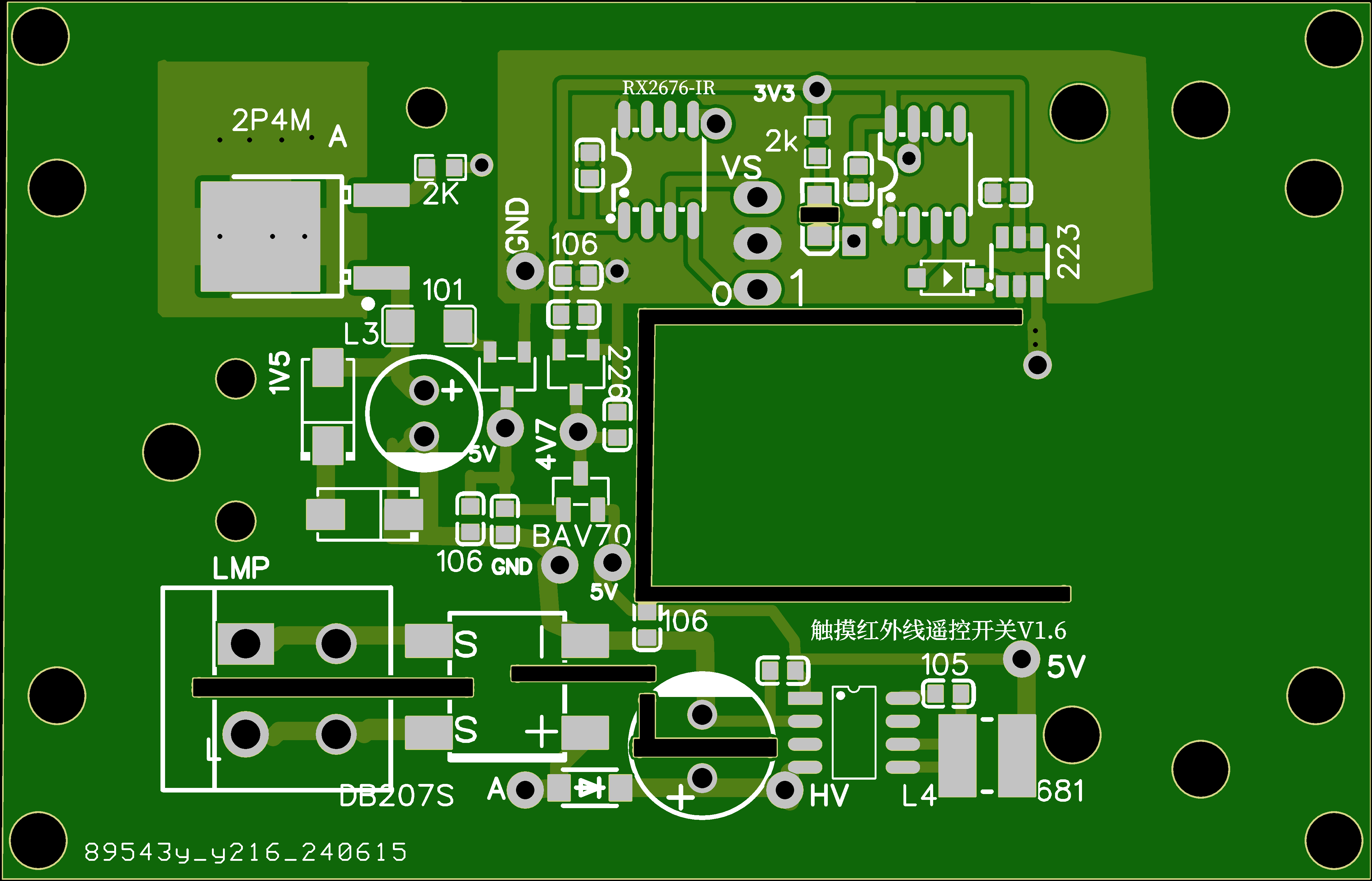

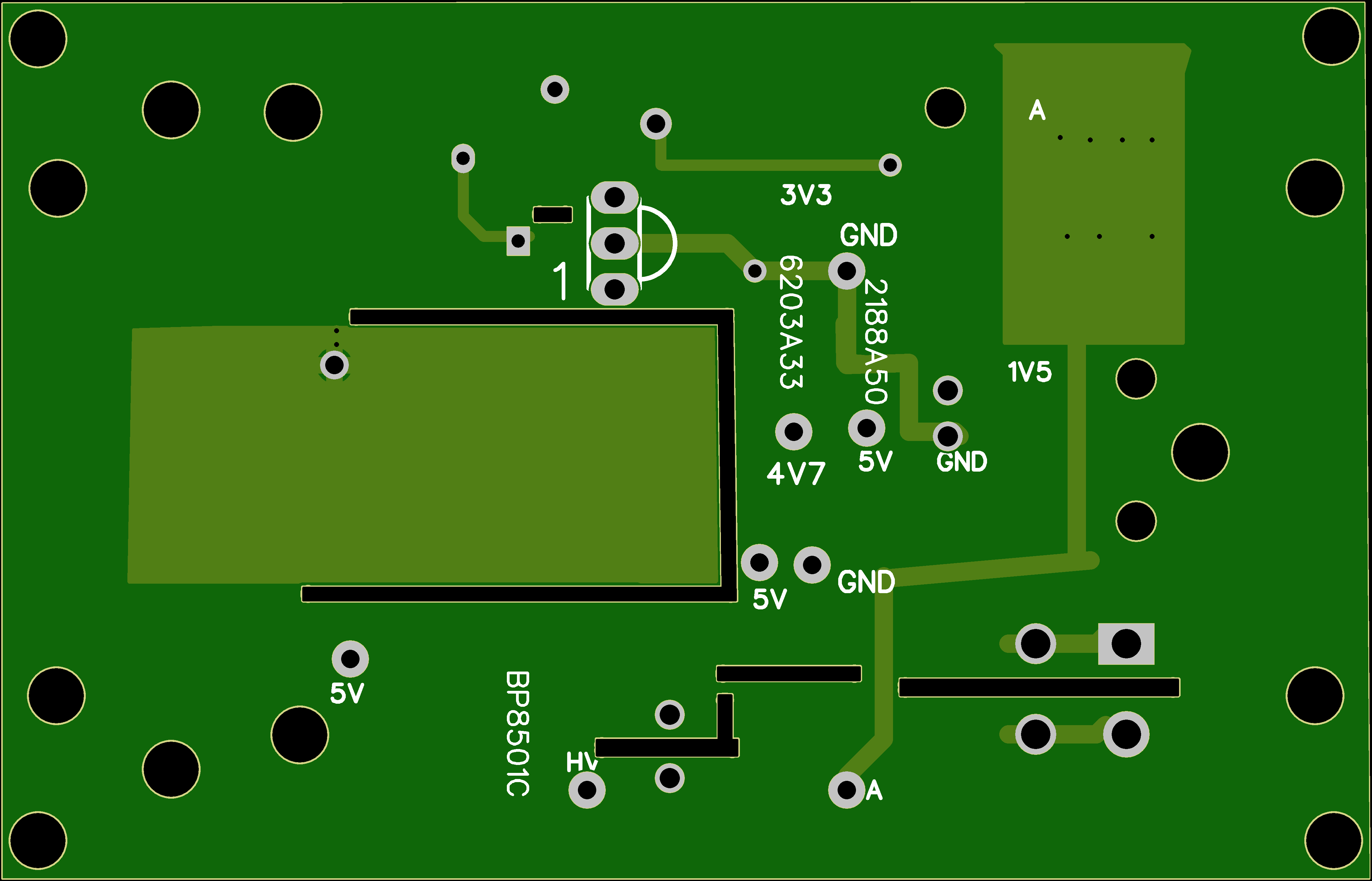

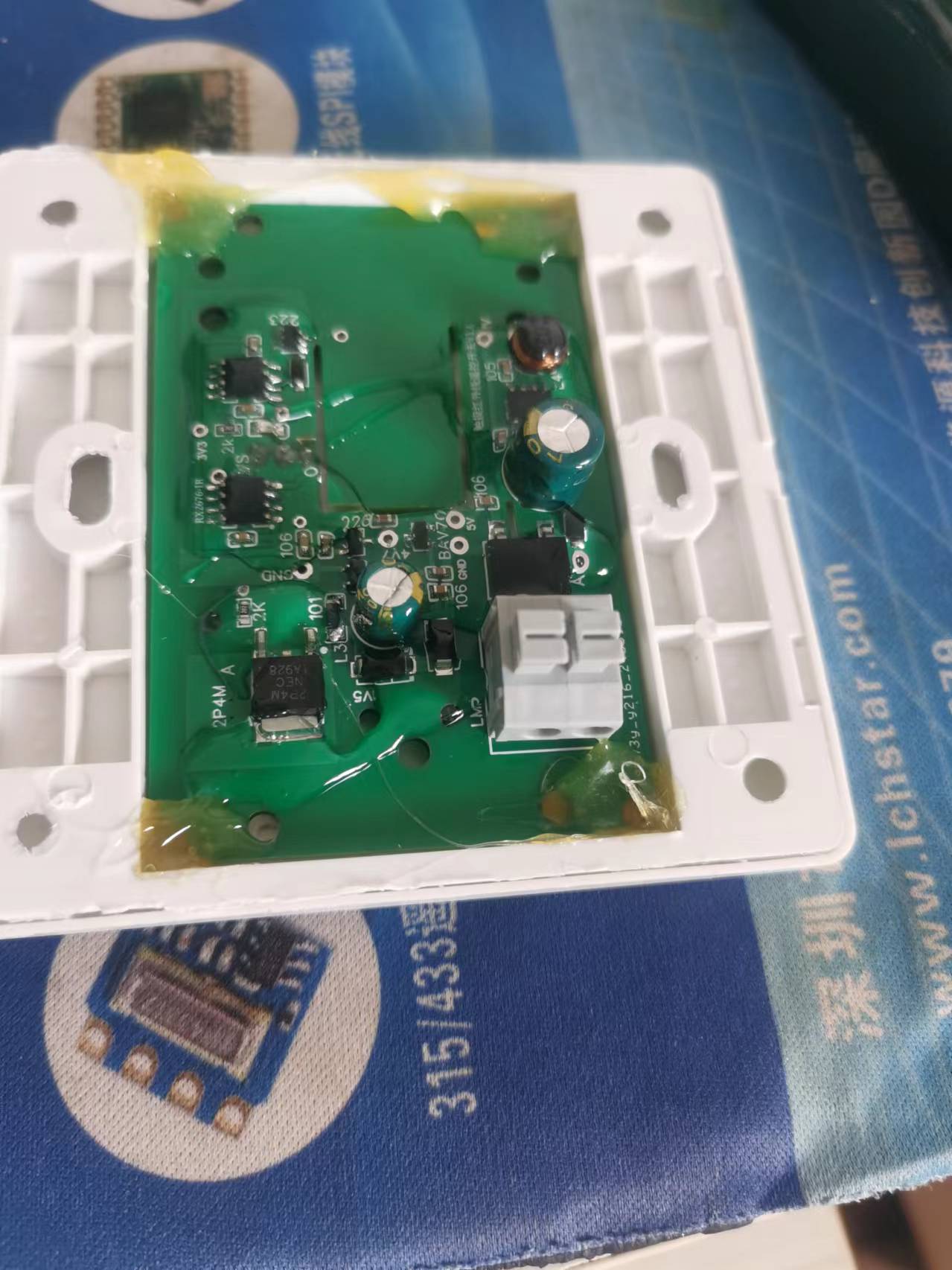

單火線遙控開關必須考慮自身電流消耗問題，實驗了多種電源芯片都不滿意，BP8501P這款廉價的芯片勉強可以使用，但燈泡功率（LED燈泡，白熾燈沒有限制最小功率）最好在15W-200W，小于15W可能需要在燈泡兩端并聯一只104的安規電容。考慮到性價比因素，這里只公開86面板外殼（業余條件下外殼最麻煩，花了1千多元買了多種外殼，性價比都不高），86面板最好選擇ABS阻燃面板。產品可以使用樹脂灌封固定在86面板上。使用觸摸控制可以大大簡化面板選擇。原來打算商業應用，考慮到市場上產品價格已經很低了，所以公開出來便于同行自制（商業目的請繞行）。

ID:491875 · 發表于 2024-7-25 14:13

donglw 發表于 2024-7-25 12:20
升壓芯片ME2188A50的替換電路，請參考我的帖子：http://m.zg4o1577.cn/bbs/dpj-236951-1.html

用一款性價比低的電路代替性價比高的電路是不可取的！

ID:491875 · 發表于 2024-7-25 14:09

donglw 發表于 2024-7-25 12:20
升壓芯片ME2188A50的替換電路，請參考我的帖子：http://m.zg4o1577.cn/bbs/dpj-236951-1.html

況且，ME2188也很容易購買，其成本在0.2元左右，電路也比較簡潔成熟！可以穩壓輸出！你的三極管配合升壓電感的總體成本沒有任何價格和體積優勢，所以，根本就沒有可以替代的價值！

ID:491875 · 發表于 2024-7-25 14:04

donglw 發表于 2024-7-25 12:20
升壓芯片ME2188A50的替換電路，請參考我的帖子：http://m.zg4o1577.cn/bbs/dpj-236951-1.html

替換的目的可能有：1.元器件難購買；2. 體積優勢； 3. 成本優勢你推薦的電路沒有成本優勢也沒有體積優勢，不具備替換條件！

ID:344848 · 發表于 2024-7-25 12:20

升壓芯片ME2188A50的替換電路，請參考我的帖子：http://m.zg4o1577.cn/bbs/dpj-236951-1.html

ID:491875 · 發表于 2024-7-8 08:13

jmkl128 發表于 2024-7-7 20:53
單火線，不是不能被計量嗎？

計量沒有影響！對電路樓說是單火線（電路不需要接零線），但對整個系統（燈具）來說卻需要零線。低功耗的主要目的是考慮小功率LED燈通過微小電流會出現閃爍或者微亮情況。

ID:67356 · 發表于 2024-7-7 20:53

老愚童63 發表于 2024-6-22 09:25
重要的是待機電流和電源芯片本身的消耗！如果待機電流做到0.1ma左右，完全可以使用電池儲能供電。這樣，電 ...

單火線，不是不能被計量嗎？

ID:344848 · 發表于 2024-6-27 01:11

可以采用雙線圈磁保持器，兩個SH8023/868做驅動，兩個SH8023/868一元左右，若感覺貴可采用電容的充放電來進行控制，磁保持繼電器生產廠家不同，采用電容的充放電來進行控制方案不同，請咨詢磁保持繼電器生產廠家的技術工程師。

ID:491875 · 發表于 2024-6-26 21:27

donglw 發表于 2024-6-26 15:28
替代單片機可采用BL8023+磁保持繼電器+超級電容方案。BL8023是磁保持繼電器的驅動器，可以采用SH8023/868替 ...

這個磁保持驅動似乎不太實用。需要2路信號。不如可控硅方便。

ID:344848 · 發表于 2024-6-26 15:28

替代單片機可采用BL8023+磁保持繼電器+超級電容方案。BL8023是磁保持繼電器的驅動器，可以采用SH8023/868替代。待機給超級電容充電，磁保持繼電器吸合和斷開只需要毫秒脈沖的。

ID:491875 · 發表于 2024-6-25 08:11

donglw 發表于 2024-6-24 12:51
ICL7663ACSA+是一款低功耗DC/DC升壓芯片，價格太貴。ICL7555（NE555低功耗）可以做為開關電源控制芯片，美 ...

通用IC的性價比不高，1片7555價格在1元左右，再加一只三極管或者MOS管明顯高于專用電源IC。我曾經嘗試用施密特觸發器1G14搭建電路失敗，表面上1G14的靜態電流很低，但搭建震蕩電路后工作電流比較高，不適用

ID:344848 · 發表于 2024-6-24 12:51

ICL7663ACSA+是一款低功耗DC/DC升壓芯片，價格太貴。ICL7555（NE555低功耗）可以做為開關電源控制芯片，美信開發了不少低功率芯片，這類芯片通常用于電池供電，它現被ADI收購了。

ID:491875 · 發表于 2024-6-24 07:36

donglw 發表于 2024-6-23 21:54
應該從廠家或從廠家指定的代理商那里購買。一路開關無極控制電路工作原理沒有問題，你的提醒讓我發現過零 ...

我實驗了MOC3023，0.2ma初級電流可以觸發單向可控硅2P4M。不過，沒有過零觸發功能可能會對燈具電路造成一定的電流沖擊

ID:344848 · 發表于 2024-6-23 21:54

老愚童63 發表于 2024-6-23 18:30
對，勉強夠用。買了15片（現在假貨比較多，所以從2個不同賣家拍）FT838NB,到貨后準備搭建電路試一試。

應該從廠家或從廠家指定的代理商那里購買。一路開關無極控制電路工作原理沒有問題，你的提醒讓我發現過零觸發光耦的型號不對，應為MOC3063SM，不是MOC3061SM，前者的觸發電流只有后者的三分之一，謝謝！

ID:491875 · 發表于 2024-6-23 18:30

donglw 發表于 2024-6-23 15:29
利用升壓芯片ME2188A50將C點與GND之間約1.5V直流進行升壓獲得約5V直流經隔離二極管送到穩壓芯片處理輸出3 ...

對，勉強夠用。買了15片（現在假貨比較多，所以從2個不同賣家拍）FT838NB,到貨后準備搭建電路試一試。

ID:344848 · 發表于 2024-6-23 16:34

走高端市場，低價無序競爭沒有意義，建議你使用低功耗單片機，這樣系統在極低電流下進入非工作的睡眠模式，并采用軟件進行處理，使產品不工作時自動進入睡眠模式，此時只需給MCU提供幾個微安就能正常工作，大大降低了電源損耗，使開關在4W以上負載就能正常工作。SN8P2522是否靠譜不得而知，不妨一試。我不熟悉松翰的單片機系統，也不打算在此下功夫。若確實有市場，不妨找論壇熟悉此系統的人士合作開發。

ID:344848 · 發表于 2024-6-23 15:47

關于FT838NB高頻變壓器的設計，廠家有計算表格提供。至于，開關芯片YX1020若有時間，買幾十片分析一下。

ID:344848 · 發表于 2024-6-23 15:29

老愚童63 發表于 2024-6-22 23:17
BP8501可以做到10W左右不閃爍，部分LED可能需要13W才不閃爍。能夠做到5W的已經很實用了。

利用升壓芯片ME2188A50將C點與GND之間約1.5V直流進行升壓獲得約5V直流經隔離二極管送到穩壓芯片處理輸出3.3V繼續供電。以保證系統供電不至于中斷。這是BP8501可以做到10W左右不閃爍，部分LED可能需要13W才不閃爍的主要原因。換句話說，ME2188A50需要漏電流才能工作。

ID:344848 · 發表于 2024-6-23 09:58

5V開關電源電路和一路開關無極控制電路設計，詳見http://m.zg4o1577.cn/bbs/dpj-236597-1.html

ID:491875 · 發表于 2024-6-22 23:17

donglw 發表于 2024-6-22 16:30
雙向可控硅一端接火線，另一端接負載，即燈具，按照上述方案接LED燈最小的功率是4瓦，小于4瓦出現閃爍現象 ...

BP8501可以做到10W左右不閃爍，部分LED可能需要13W才不閃爍。能夠做到5W的已經很實用了。

ID:491875 · 發表于 2024-6-22 23:14

donglw 發表于 2024-6-22 19:00
這是N年前的一個項目，我找一下資料，把開關電源和控制部分曬一下。

謝謝，開關電源的資料很重要！AC-DC本身的待機功耗不可忽視。

ID:491875 · 發表于 2024-6-22 23:09

donglw 發表于 2024-6-22 19:00
這是N年前的一個項目，我找一下資料，把開關電源和控制部分曬一下。

謝謝，開關芯片YX1020倒是不錯，待機電流1微安左右，就是不知道開關電源的最低輸入電壓，因為可控硅導通后，串聯在負載回路中的控制電路的輸入電壓肯定會低于5V！除非采取相位調整可以將此電壓提高到30V左右，但這樣可能會影響負載。

ID:344848 · 發表于 2024-6-22 19:00

這是N年前的一個項目，我找一下資料，把開關電源和控制部分曬一下。

ID:344848 · 發表于 2024-6-22 18:57

FT838NB開關電源的芯片，高頻變壓器采用EE13，輸出5V供電；另一路MCU接受遙控信號后輸出通過MOS管2N7002 ，控制光耦MOC3063，光耦控制雙向可控硅BAT24-600V，點亮LED燈。若不熟悉MCU只能找微功耗不帶編程觸摸開關芯片。

ID:491875 · 發表于 2024-6-22 17:36

另外，FT838NB系統最小輸入電壓（不是芯片工作電壓）是多少沒有找到相關資料，有沒有哪位實驗過？

ID:491875 · 發表于 2024-6-22 17:33

donglw 發表于 2024-6-22 16:18
MCU輸出控制MOS管，而MOS管控制光耦的發光二極管，光耦的輸出去控制雙向可控硅。FT838NB不需要光耦是正確 ...

FT838NB確實不需要光耦控制。不過，遙控開關是置放在86開關盒中，光耦隔離更好，但不隔離直接驅動微電流可控硅的成本可能會更低，所需驅動電流也會更低，像觸摸開關聲光控開關等都是直接控制可控硅而沒有使用光耦隔離。

ID:491875 · 發表于 2024-6-22 17:29

donglw 發表于 2024-6-22 16:11
不知何故，我回復的信息沒有發表：Ti公司MSP430FR2522芯片工作電流可達100μA我可以確認，SN8P2522替代品 ...

我對單片機不熟悉，無法編程使用，所以，只能選擇不需要編程的芯片

ID:344848 · 發表于 2024-6-22 16:30

雙向可控硅一端接火線，另一端接負載，即燈具，按照上述方案接LED燈最小的功率是4瓦，小于4瓦出現閃爍現象。它不適合于小夜燈。

ID:344848 · 發表于 2024-6-22 16:18

老愚童63 發表于 2024-6-22 15:51
有光耦參與？光耦的初級驅動電流多少？這個方案的待機電流應該不小吧。

MCU輸出控制MOS管，而MOS管控制光耦的發光二極管，光耦的輸出去控制雙向可控硅。FT838NB不需要光耦是正確的。FT838NB使用高頻變壓器進行隔離。

ID:344848 · 發表于 2024-6-22 16:11

老愚童63 發表于 2024-6-22 15:51
有光耦參與？光耦的初級驅動電流多少？這個方案的待機電流應該不小吧。

不知何故，我回復的信息沒有發表：Ti公司MSP430FR2522芯片工作電流可達100μA我可以確認，SN8P2522替代品沒試過。

ID:491875 · 發表于 2024-6-22 15:56

剛才查了一下FT838NB的資料，不需要光耦控制，買一些試一試

ID:491875 · 發表于 2024-6-22 15:51

donglw 發表于 2024-6-22 15:14
另，使用芯片FT838NB制作隔離反激式開關電源直接輸出5V電壓。MCU工作電壓使用3.3V，MCU通過MOS管控制光耦（ ...

有光耦參與？光耦的初級驅動電流多少？這個方案的待機電流應該不小吧。

ID:344848 · 發表于 2024-6-22 15:14

另，使用芯片FT838NB制作隔離反激式開關電源直接輸出5V電壓。MCU工作電壓使用3.3V，MCU通過MOS管控制光耦（最好是帶過零觸發的），光耦去控制雙向可控硅。每個環節都要考慮節電。

ID:344848 · 發表于 2024-6-22 14:31

我曾經使用Ti公司MSP430FR2522芯片使系統在極低電流下進入非工作的睡眠模式，并采用軟件進行處理，使產品不工作時自動進入睡眠模式，此時只需給MCU提供幾個微安就能正常工作，大大降低了電源損耗，使開關在低負載就能正常工作，同時整個產品工作時耗電在100μA左右。Ti公司的芯片較貴，芯片供應商給我推薦了松翰的SN8P2522，說是拷貝Ti的。可能是思維模式的原因，我不大相信拷貝品，芯片的資料詳見附件。希望能幫助你。

ID:491875 · 發表于 2024-6-22 09:25

重要的是待機電流和電源芯片本身的消耗！如果待機電流做到0.1ma左右，完全可以使用電池儲能供電。這樣，電源芯片就不需要考慮了。

ID:491875 · 發表于 2024-6-22 08:07

donglw 發表于 2024-6-22 01:56
別客氣，使用MSP430FR2522芯片工作和待機電流最小，使用芯片FT838NB的隔離開關電源工作電流最小，LED燈泡的 ...

確實，但低價格確實有一定的沖擊作用。

ID:344848 · 發表于 2024-6-22 01:56

別客氣，使用MSP430FR2522芯片工作和待機電流最小，使用芯片FT838NB的隔離開關電源工作電流最小，LED燈泡的最小功率可以做到4W，無線遙控開關市場上也就10元左右可以做到LED燈泡的最小功率是多少？市場上使用磁保持繼電器和超級電容方案，最長的待機時間是多少？一分錢一分貨，羊毛不可能出在狗身上。......

ID:491875 · 發表于 2024-6-19 20:48

donglw 發表于 2024-6-19 15:58
不妨搜一下三和殼體，看一看有沒有符合你要求的殼體，我做高壓變頻器研發使用這家公司的一款產品，總體比較 ...

謝謝，定制殼體費用比較高，在沒有量產之前不現實。選擇小電子產品越來越難！沒有量就無法生存。像類似的無線遙控開關市場上也就10元左右而且包郵！

ID:344848 · 發表于 2024-6-19 15:58

不妨搜一下三和殼體，看一看有沒有符合你要求的殼體，我做高壓變頻器研發使用這家公司的一款產品，總體比較不錯，我不是替他做廣告，因為他沒付費，

ID:491875 · 發表于 2024-6-19 15:02

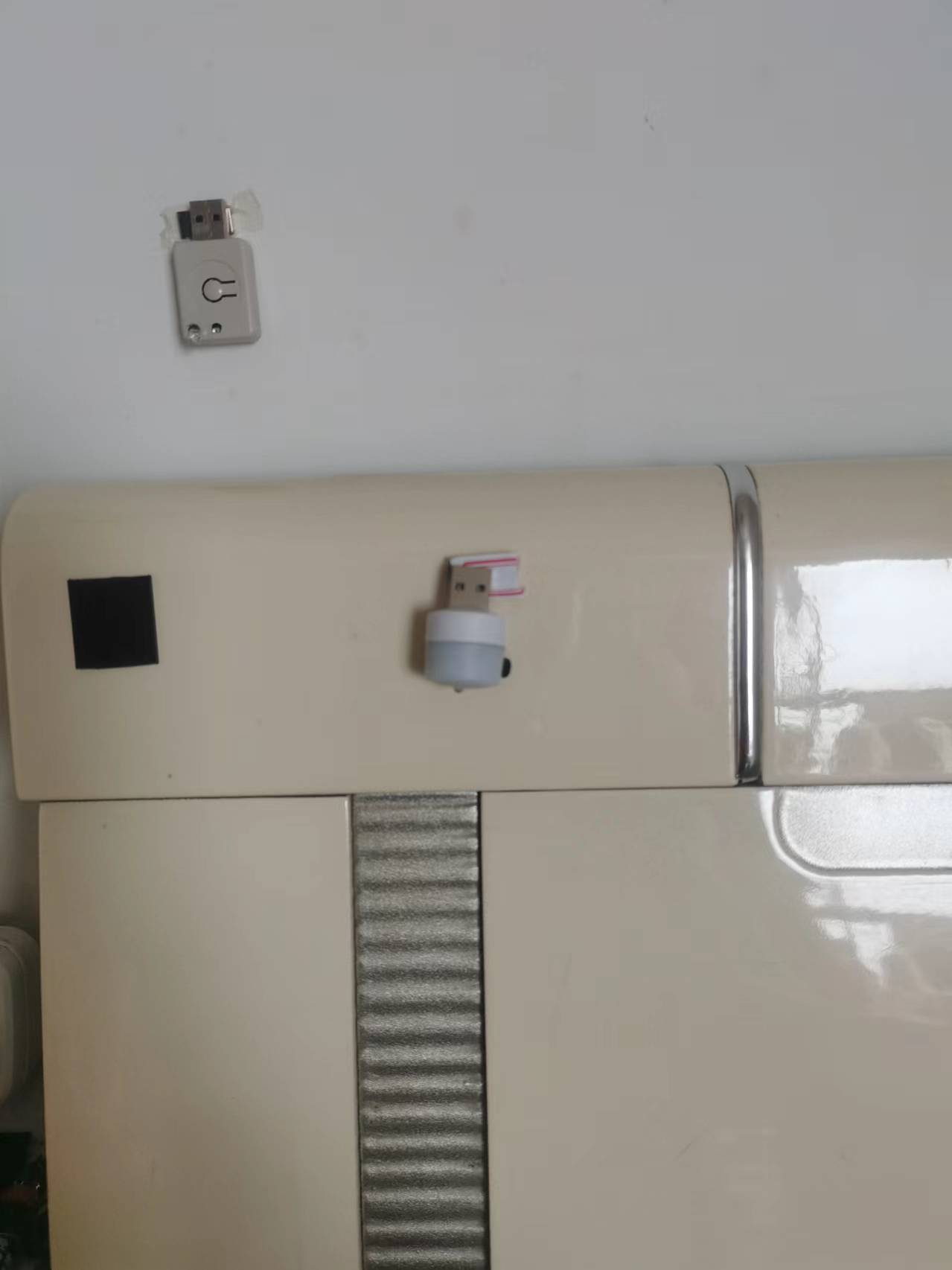

使用小磁鐵可以把遙控器固定在合適的地方，床頭。墻壁等方便取拿就行。利用USB頭的鐵磁性既解決了充電接口問題，也解決了固定問題
