交流電過零信號的取得方式探討

ID:427868 · 發表于 2024-8-26 18:32

在使用單片機控制的交流電調整電流、電壓等移相調功電路中，常常需要獲得電壓電流等過零點信號即過零信號。常見的取得方式是對交流信號進行橋式或者全波整流后獲得100HZ脈動直流，使用電片機外部中斷獲得過零信號，也有不整流使用雙向光耦再經單片機的外部中斷獲得，一般情況下是在零點后取得（見示圖中的第二幅波形），這種方式取得的過零信號都是在零點后的固定位置（即零后固定時間），在單片機處理起來比較方便容易，各波移相后的導通角度也相同。
在本論壇中有朋友提出可以不用全波，也確電路是這樣的，即只對半波采用單片機的上升沿和下降沿中斷獲得過零信號。現在單片機（比如STC8H系列）大多具有這種功能，實現起來很容易且外圍電路簡單，能夠有效簡化電路，但我發現這種方式取得過零信號位置并不相同，每個半波的獲得兩個過零信號一個在零點前，一個在零點后（見示圖中的第三幅波形），在控制移相角度時如不校正，都在過零信號后延遲固定時間的話，會造成正負波不對稱，對變壓器和電機等感性負載，可能會增大噪聲、振動等，也會更加污染電網。對于如何校正，我一時還沒有頭緒，朋友們是否有較為簡便的算法？
以上純屬個人觀點，請予指教為盼。
Protel Schematic.jpg

ID:466250 · 發表于 2024-8-27 00:57

所以就看你算法寫得如何了。

ID:1128898 · 發表于 2024-8-27 04:42

延時均值

ID:344848 · 發表于 2024-8-27 06:00

要想準確只能使用工頻鎖相環了

ID:427868 · 發表于 2024-8-27 11:25

donglw 發表于 2024-8-27 06:00
要想準確只能使用工頻鎖相環了

使用工頻鎖相環的話，還不如硬件上加個整流橋或者雙向光耦全波檢測省事呢。

ID:68189 · 發表于 2024-8-27 11:42

可不可以用下降沿中斷來檢測呢

ID:332444 · 發表于 2024-8-27 15:33

單向光耦也能獲得看我帖子缺相檢測實際上就是過零電路

ID:276685 · 發表于 2024-8-27 19:53

ID:427868 · 發表于 2024-8-28 11:51

fbn20050523 發表于 2024-8-27 19:53

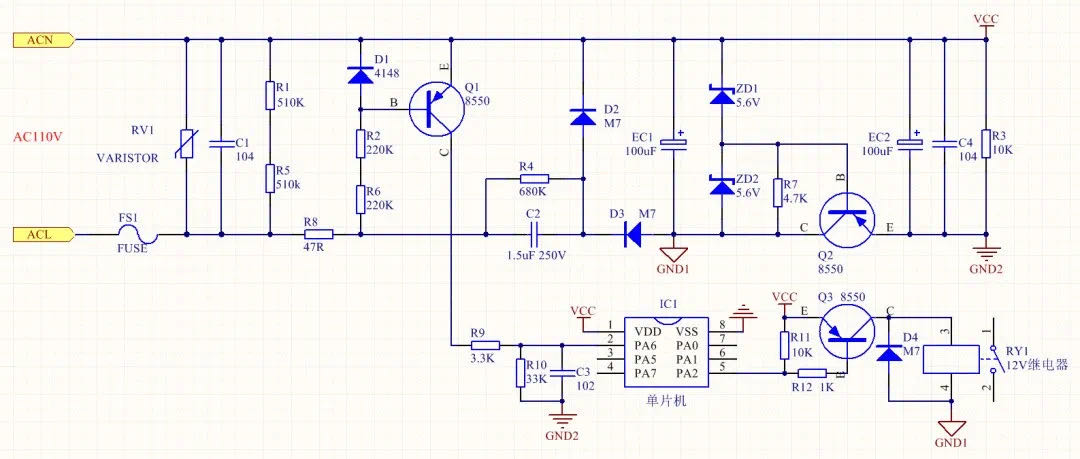

8樓的電路是ACN相對于ACL為正半周時獲得過零信號，單片機處理后驅動繼電器，正負半周過零信號位置應該有差別，對不是用于移相調功，應該不會有明顯影響。
但8樓的電源電路比較新穎，值得學習借鑒。
