接上期貼子
準備工具如下：
1.小電鉆一個。
2.鉆頭【高速鋼直柄微型麻花鉆】（0.5mm、0.6mm、0.8mm、1.0mm、1.2mm、2.1mm、2.5mm、3.5mm、4.2mm、5.2mm、其它）淘工廠便宜貨，以后都可以用，斷了也不心疼。
3.機用微型絲錐M2.5*0.45 用2.1mm打孔 。 (看情況買)
4.鍍鎳十字圓頭帶墊螺絲M2.5*0.45 。(看情況買)
5.綠油紫外光燈一個。
6.激光打印機（可以打印店解決）7.電燙斗
消耗物品
A4轉印紙A4激光菲林片打印
TO22O散熱片4個(尺寸:15*10*20MM)
插拔式接端子（4.8mm插簧端子，冷壓插片）
XH2.54mm插座直針 3P（50個一包，大概3-5元）
UV光固化綠油。
綠色環保腐蝕劑
功放制作
雙面覆銅板10cm*10cm(1片)
電子元件：
2SA1943 C5200對管(不另買，散熱片用的電磁爐里)
NE5532
1w 15v穩壓二極管
電阻：
2.2K 1W（4個）、10k（10個）、10（2個）、3.3k（6個）、330（6個）、150（4個）。
電容：
電解電容100uf*35v（6個）、方正電容[(104,4個)（154,2個）]、獨石221。

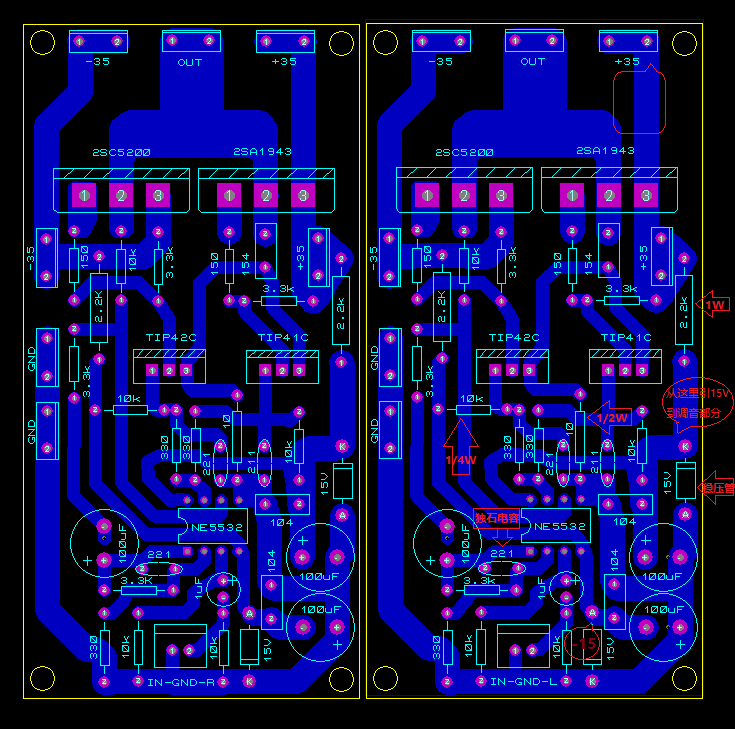

電路板圖

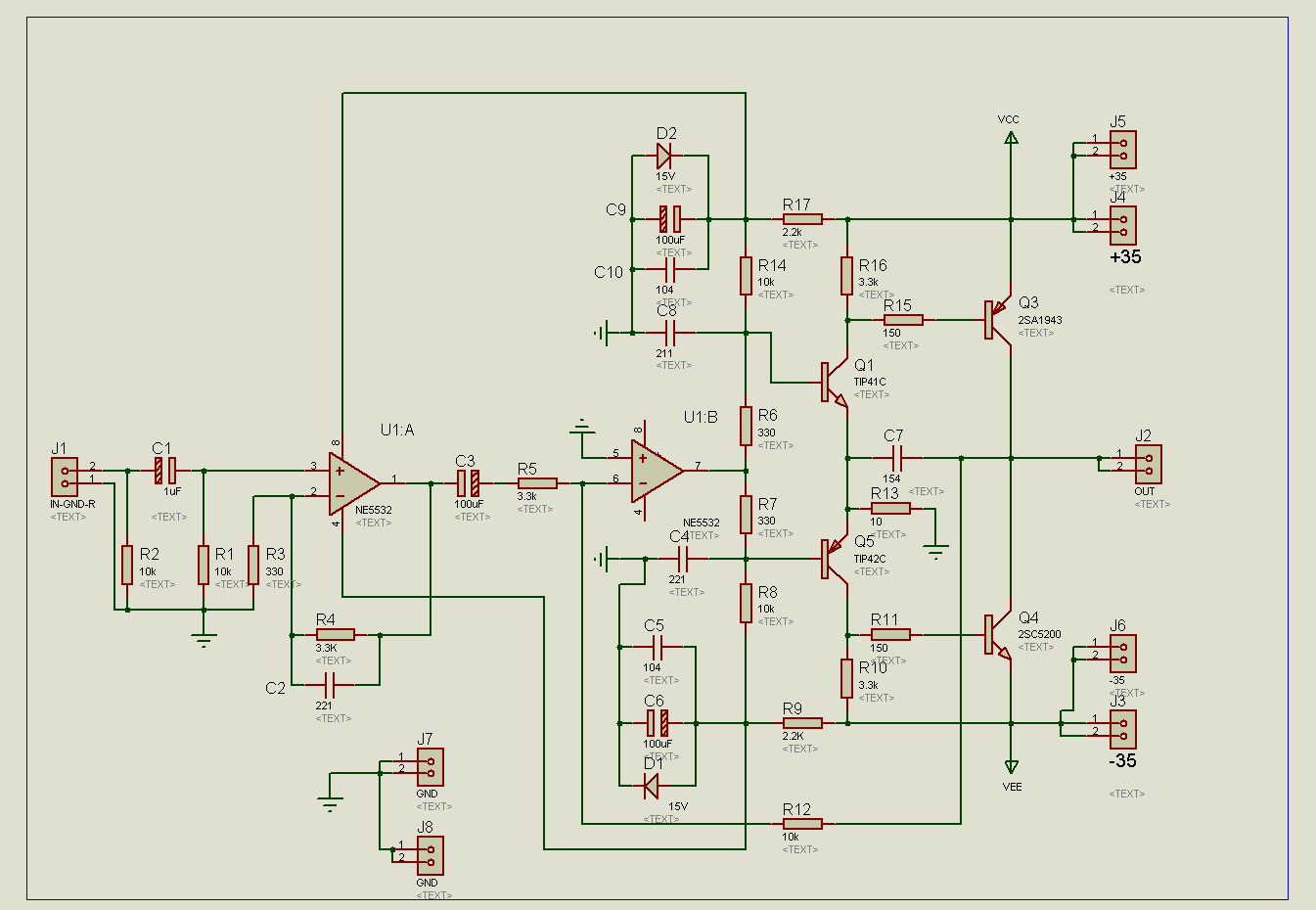

電路部分
這一版是最滿意的
功放的電源部分還沒制作，怕炸機了。后面的保護喇叭，沒制作。

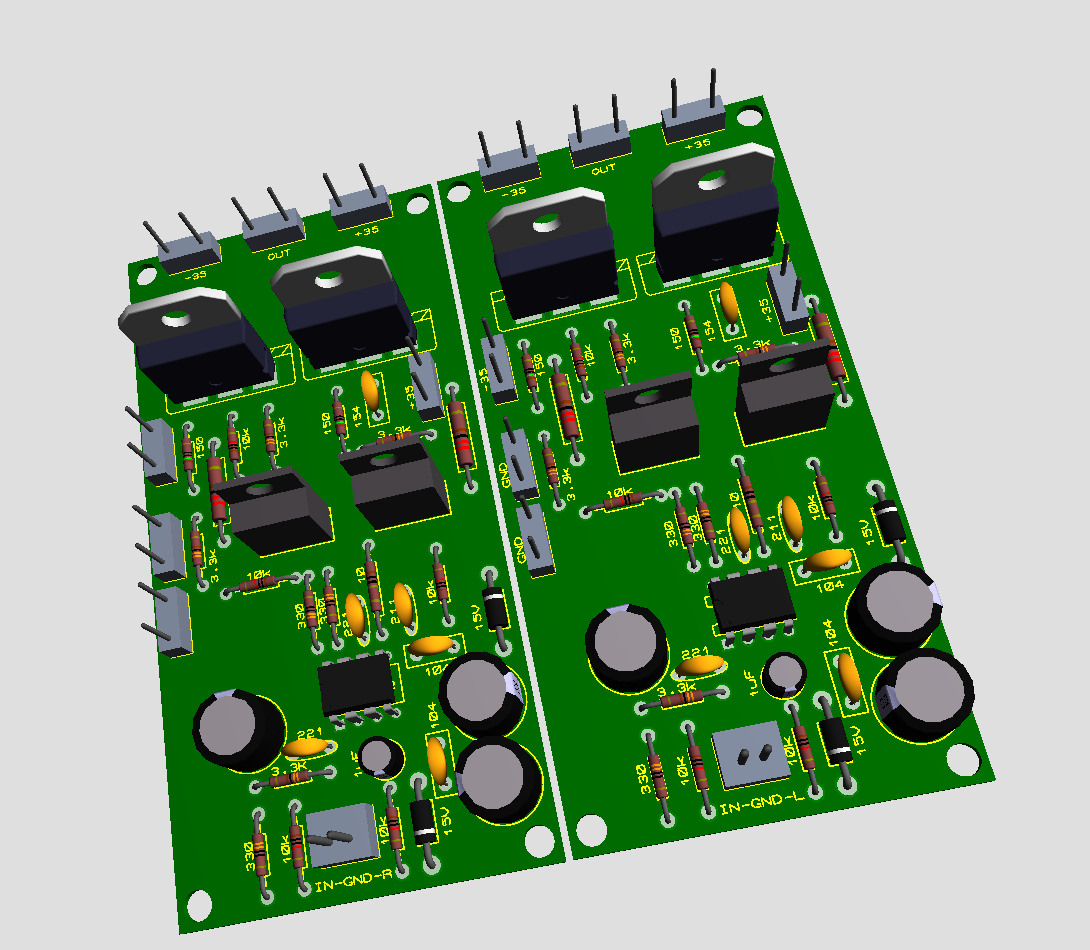

3D瀏覽圖

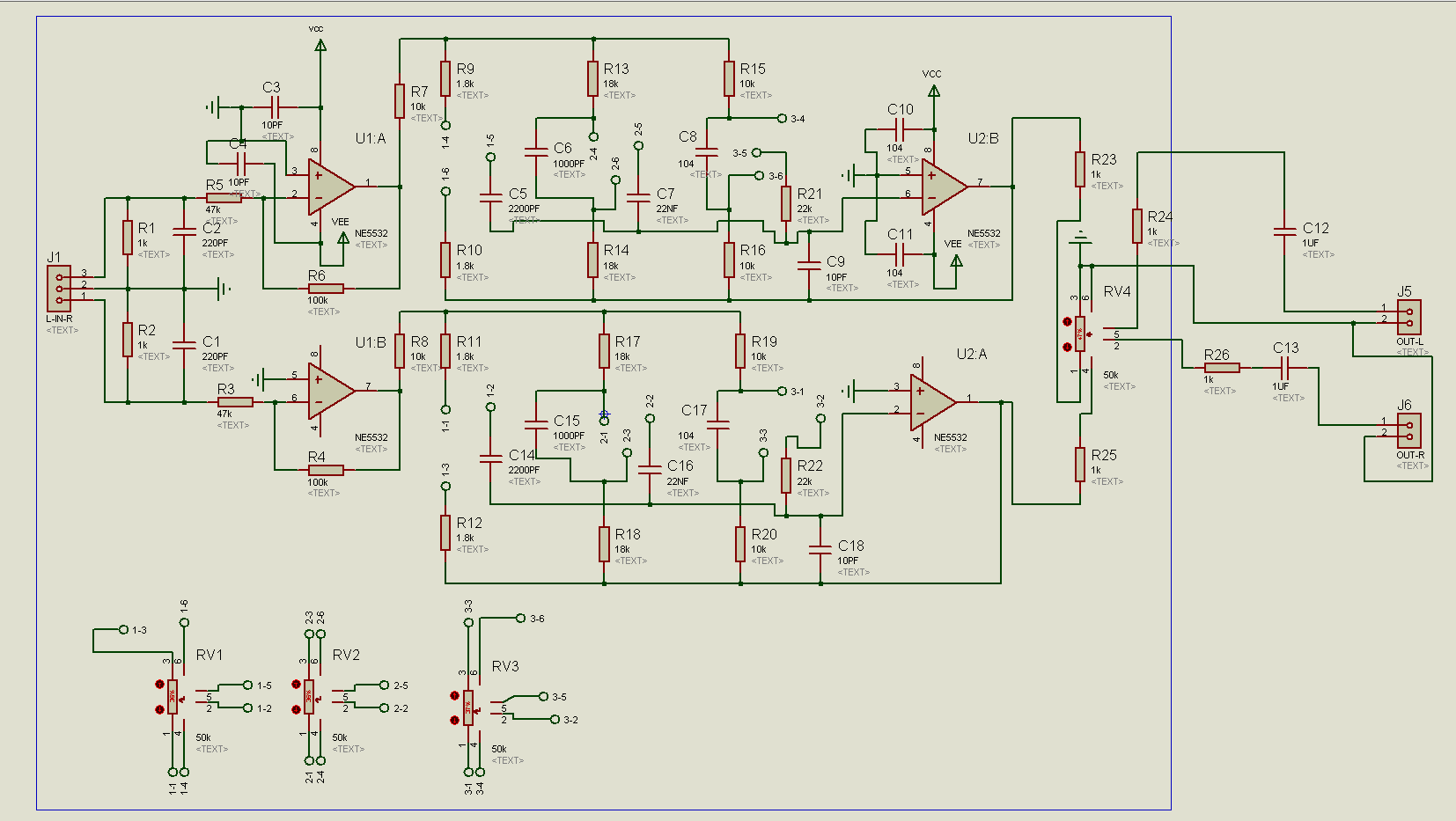

調音部分

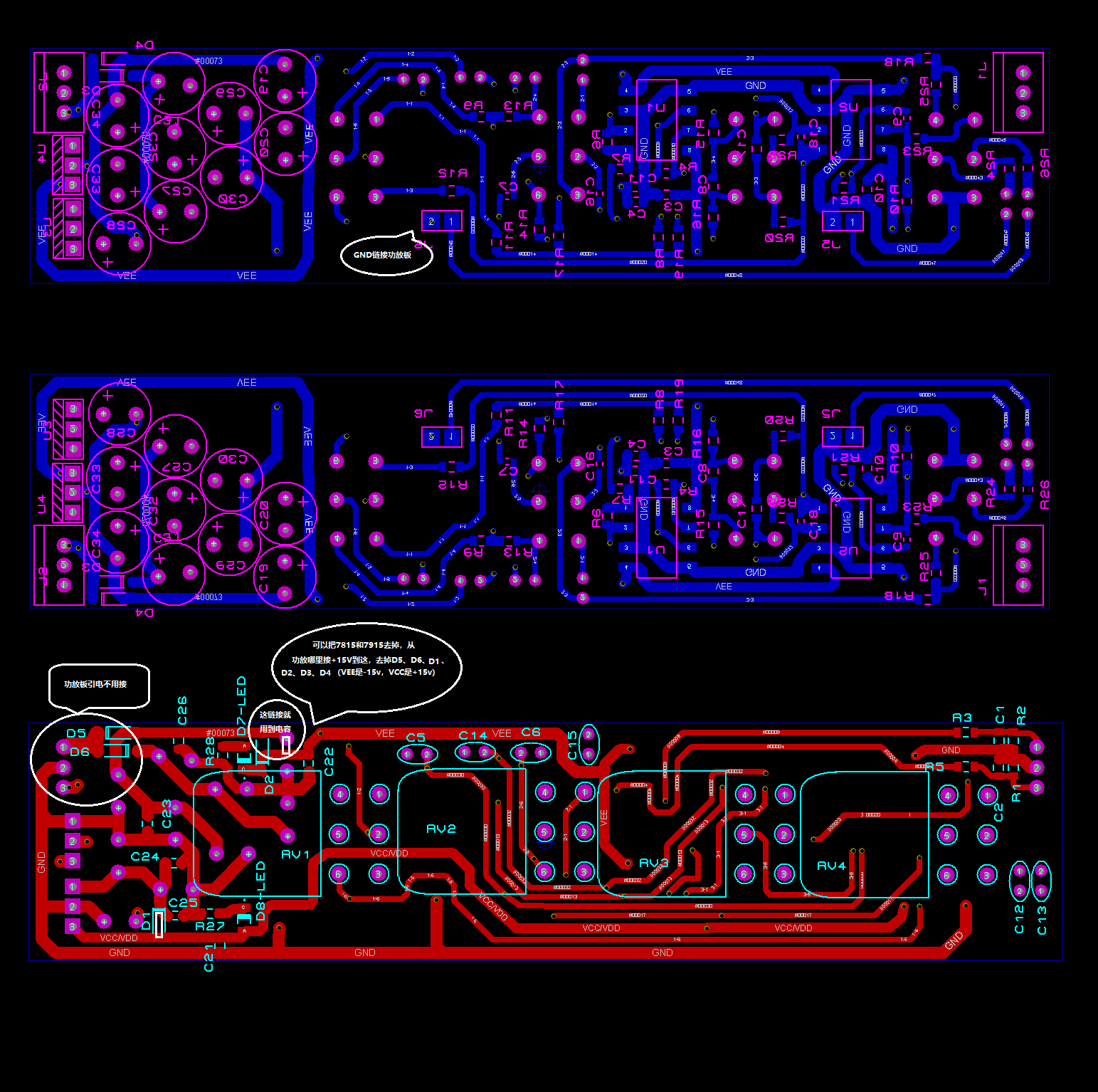

畫的比較粗糙，空間比較小，用的貼片電阻，和電容。

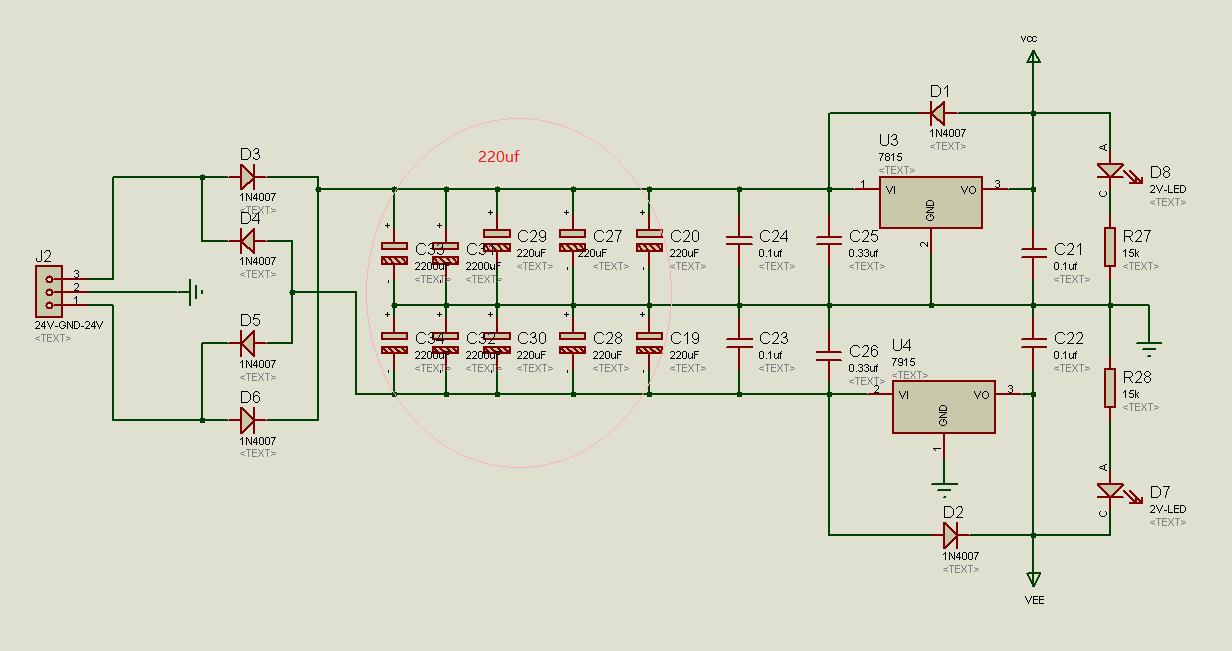

調音電源部分

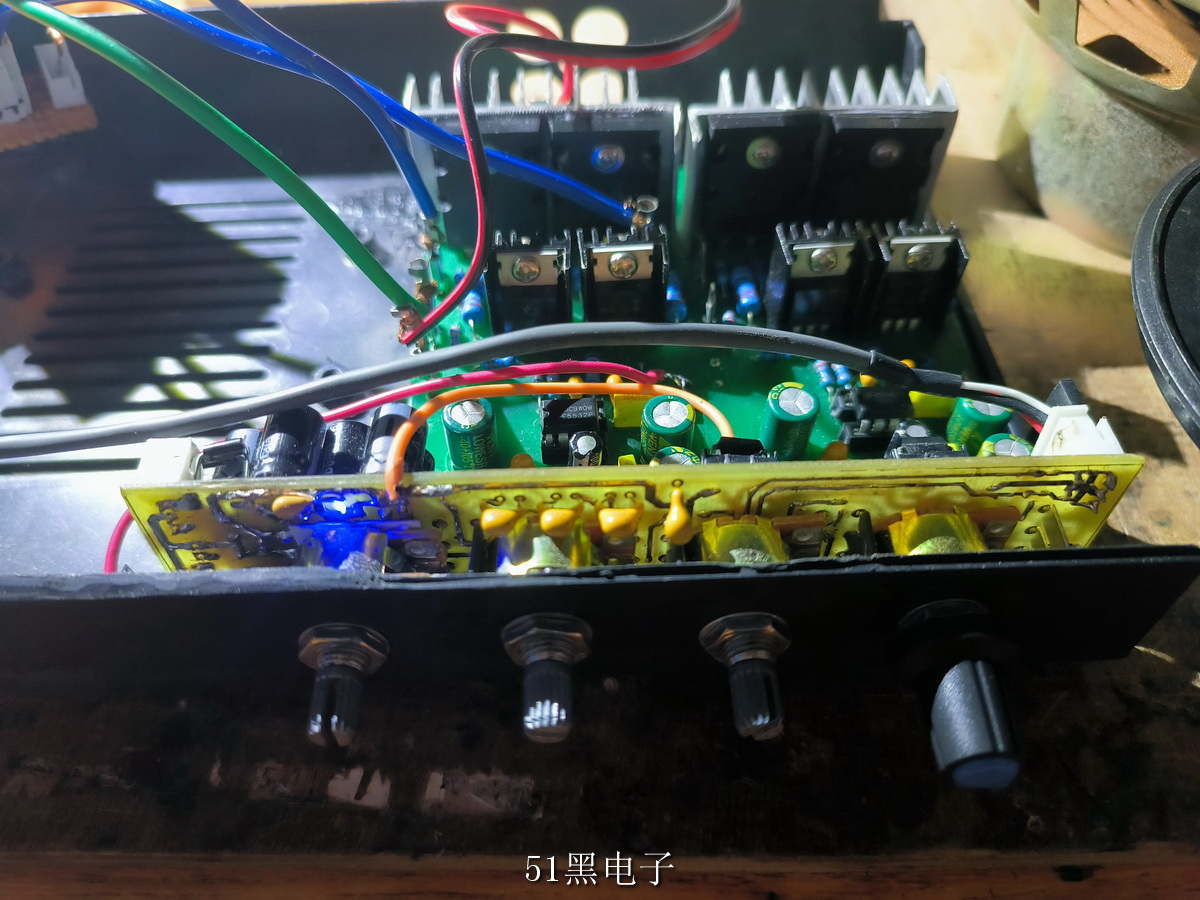

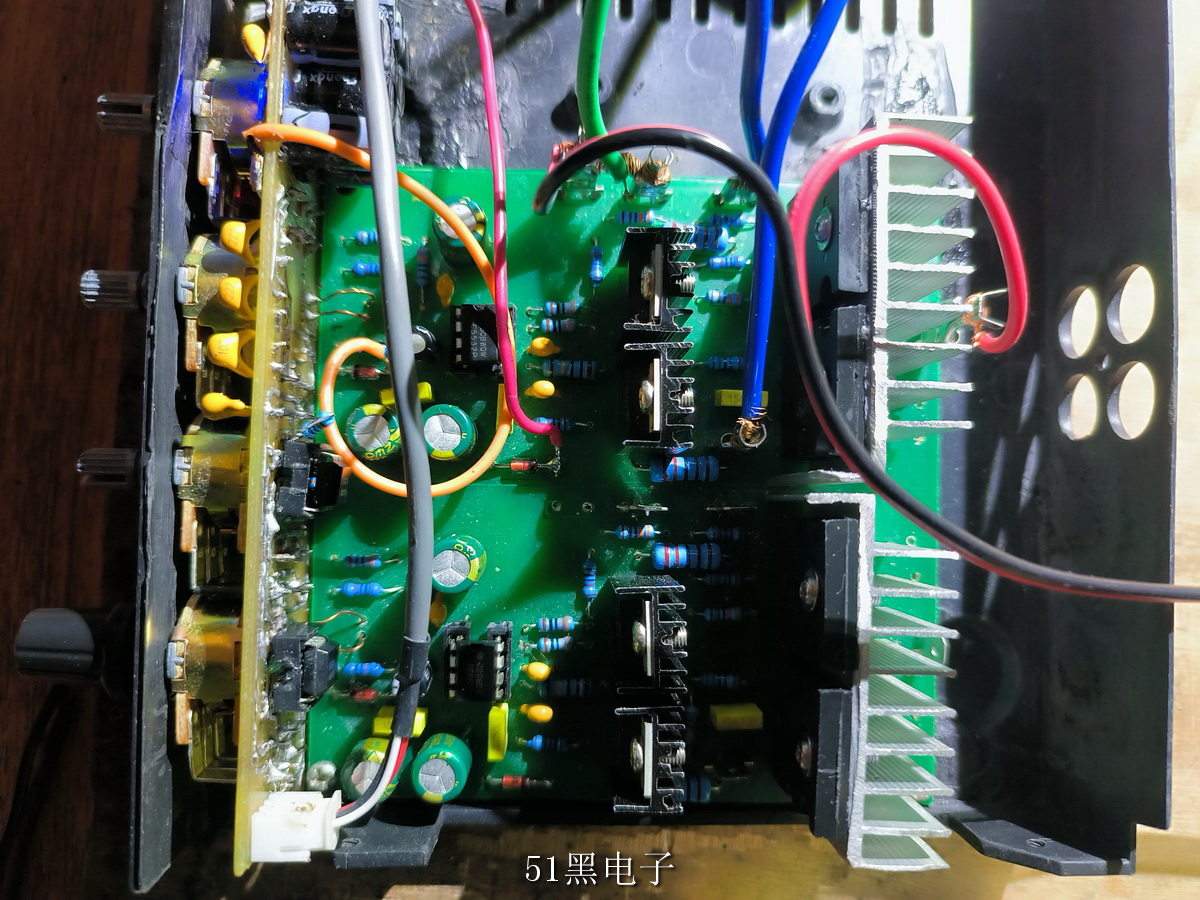

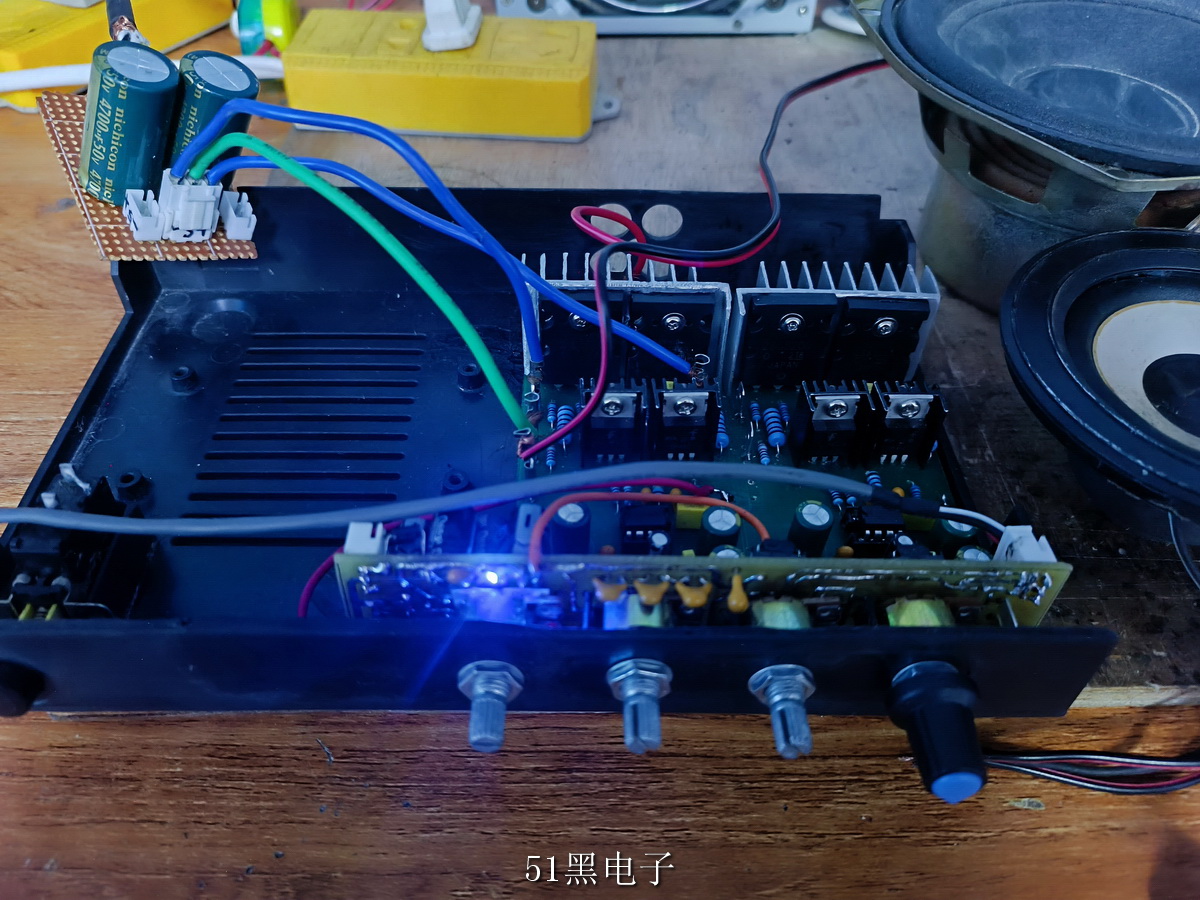

測試成品圖
附視頻測試沒炸機 https://v.youku.com/v_show/id_XNjQzNjk5MzEyNA==.html?spm=a2hcb.profile.app.5~5!2~5~5!3~5!2~5~5~A&playMode=pugv
附件里有電路板制作圖。
功放.rar
(2.18 MB, 下載次數: 12)
