拆一根HDMI轉VGA線

ID:1131105 · 發表于 2024-11-12 08:22

偶得一根HDMI轉VGA線，閑來無事，好奇心驅使，決定拆開一探究竟！

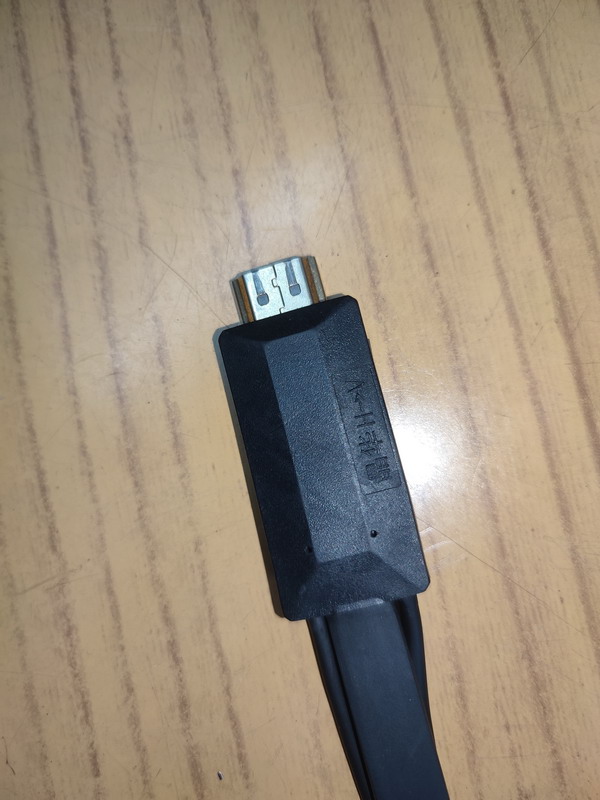

拆前HDMI接頭的樣子

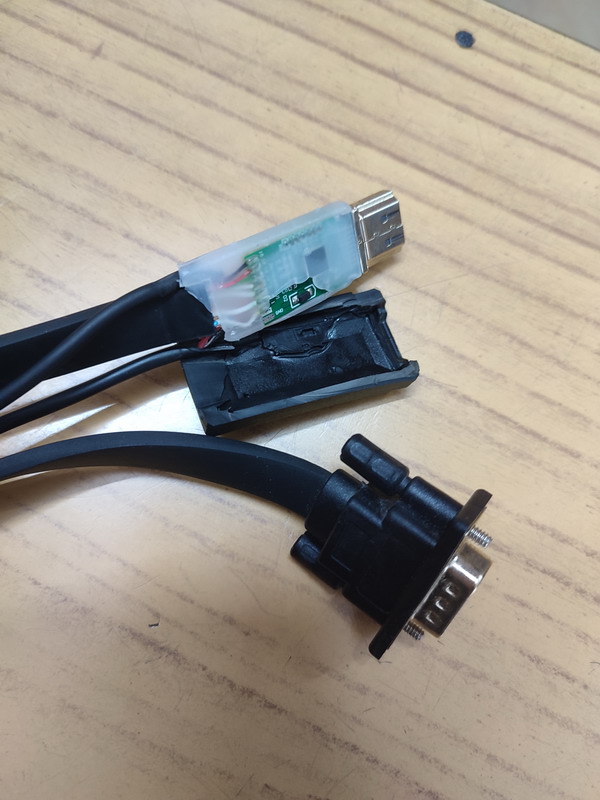

奮力切開HDMI頭的黑膠外殼，竟然里面還有一層白膠

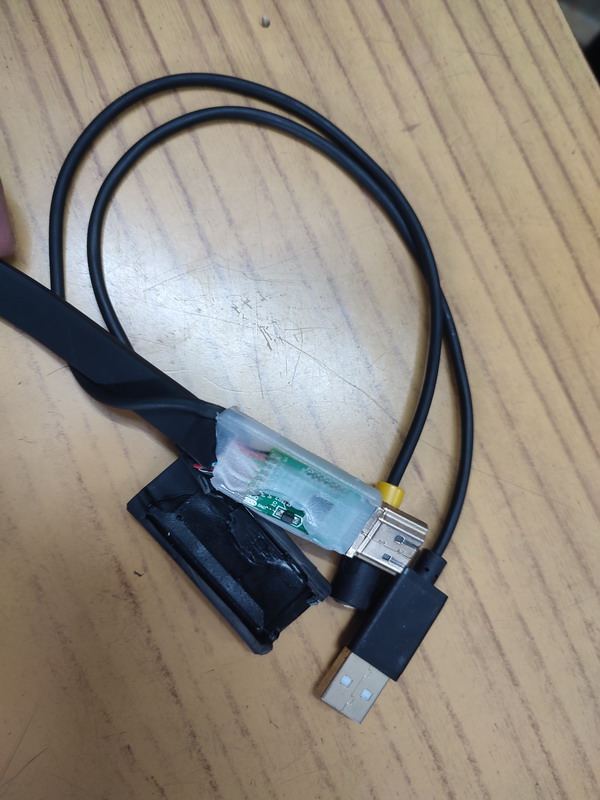

接頭同時帶有一個音頻接口和一個USB接口

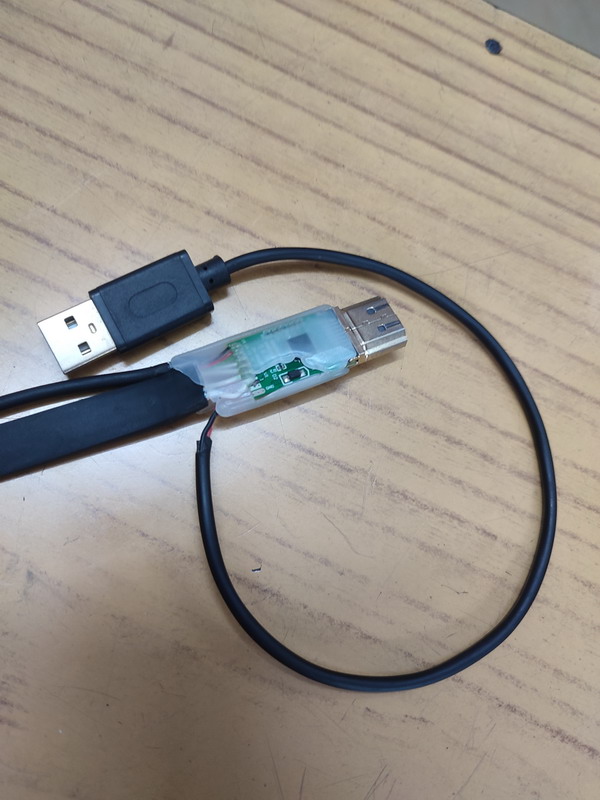

細看USB接口竟然只有兩根線，不知道是數據線還是電源線

小心翼翼+九牛二虎之力終于拆開電路板上的膠，但是線跟的膠和電線粘的太緊密了

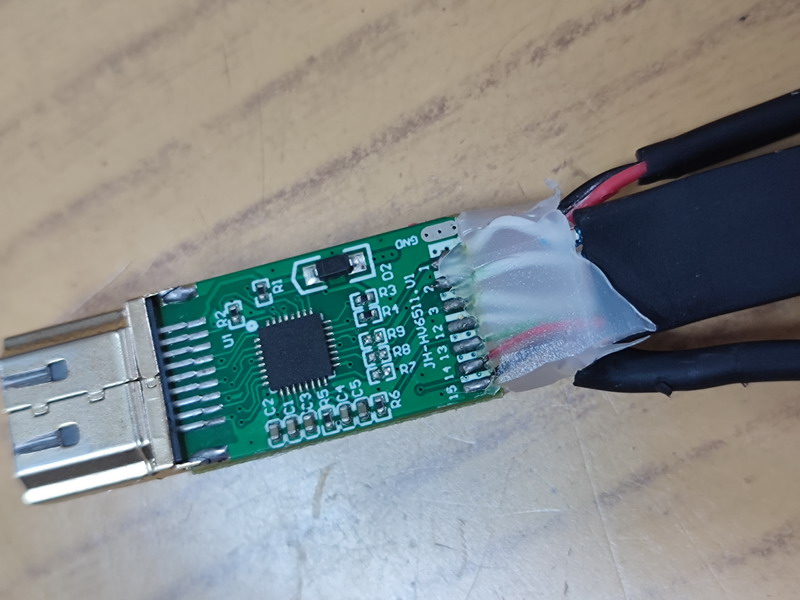

細看連接線還有編號，應該是對應VGA線那邊的引腳位置

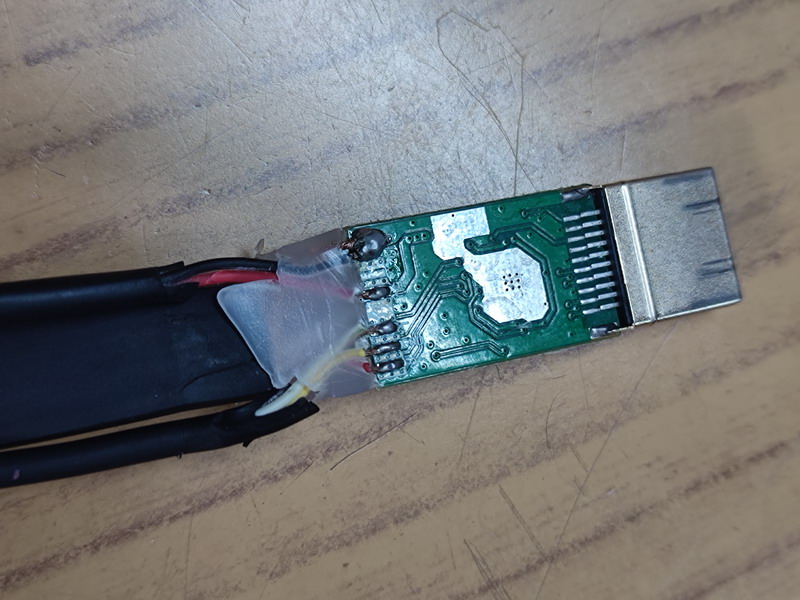

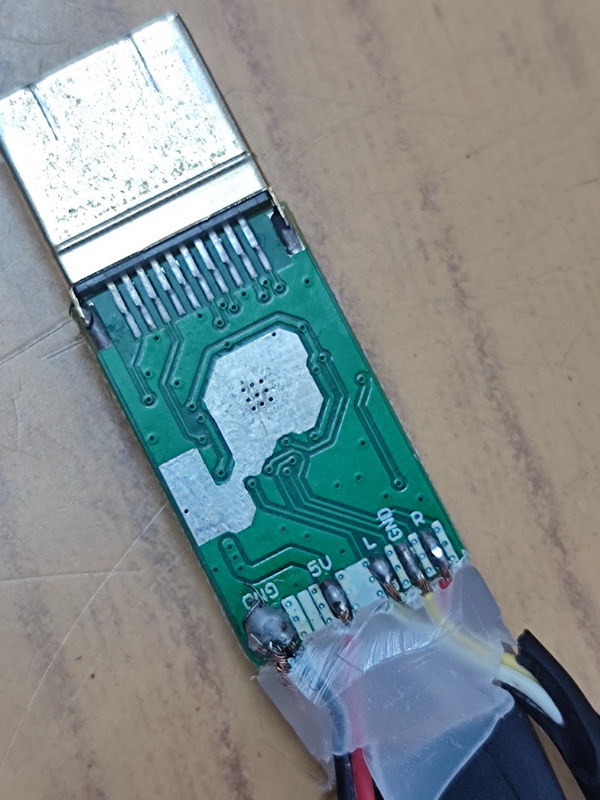

從底部可以看到USB那兩根線只是接了電源，充電可以，連接就不行了

音頻線應該是個音頻輸入口，三根線，是立體聲

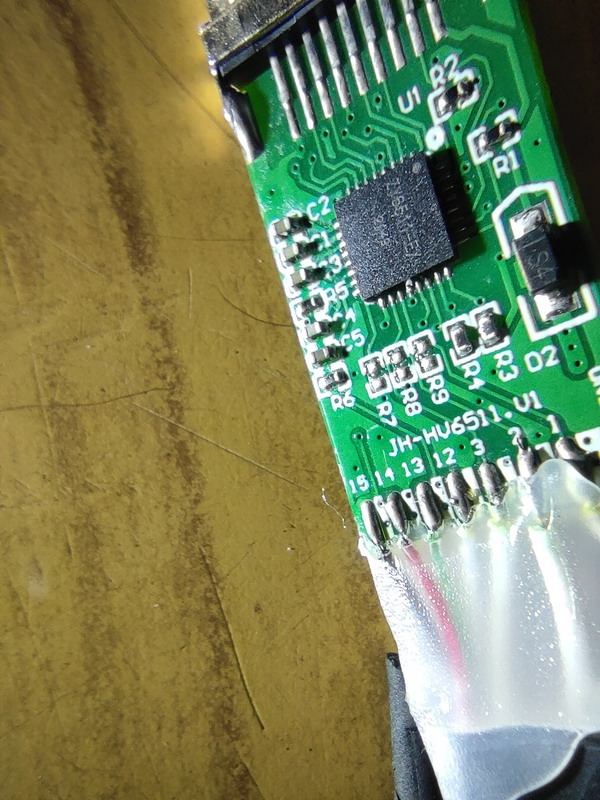

電路板細節，可以看到芯片模糊的型號

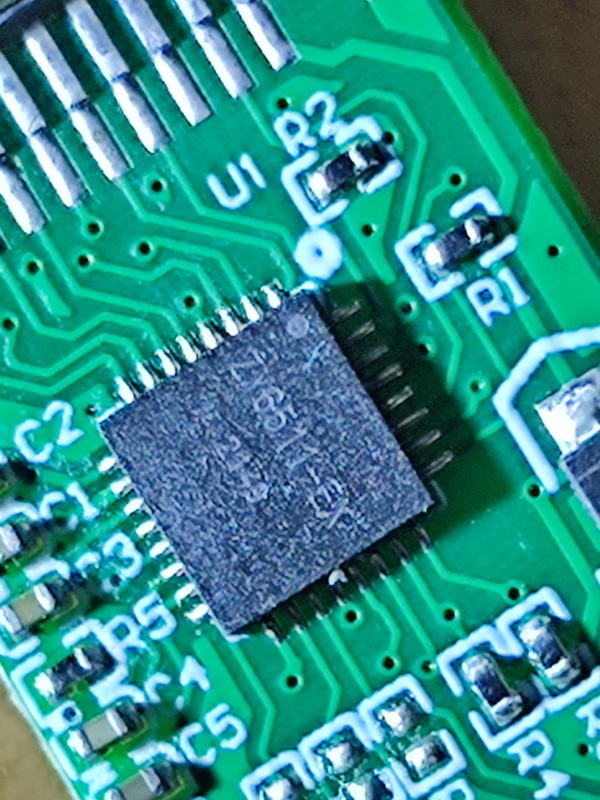

芯片特寫，基本可以辨別芯片型號

以上就是我看到的，有興趣的親有什么新發現請不吝指教，謝謝！

ID:10193 · 發表于 2024-11-12 09:12

是我電腦問題？怎么除了第一張圖可以打開，其余都打不開呢

ID:143767 · 發表于 2024-11-12 10:36

只能看到第一張圖，下面的都是叉

ID:120219 · 發表于 2024-11-12 13:12

gb302 發表于 2024-11-12 09:12
是我電腦問題？怎么除了第一張圖可以打開，其余都打不開呢

我也是一樣，只看到第一張圖，昨晚整個論壇都打不開

ID:16255 · 發表于 2024-11-12 14:36

原來大家都一樣，還以為我的電腦有問題呢。（期間刷新了N次）

ID:57657 · 發表于 2024-11-12 14:45

gb302 發表于 2024-11-12 09:12
是我電腦問題？怎么除了第一張圖可以打開，其余都打不開呢

我這也看不到，返回404、可能是樓主沒有將圖片上傳到服務器。

ID:1072249 · 發表于 2024-11-12 15:58

同上，只能看到第一張圖，下面的都是炸裂

ID:1131105 · 發表于 2024-11-12 16:13

不好意思各位親，可能是圖片太大，導致上傳失敗，現在修改了，試試看！

ID:1072249 · 發表于 2024-11-14 17:09

USB 只是供電用的

ID:1007907 · 發表于 2024-11-16 06:43

芯片加個散熱片吧，這東西長時間用發熱厲害

ID:830831 · 發表于 2024-11-16 09:26

可以了，都能看到，芯片型號也能看到
