C51單片機原理圖中為何將節點顏色設置不一樣，是有什么深層原因嗎？

ID:1138021 · 發表于 2024-12-7 16:20

我知道原理圖中藍色節點是Proteus繪圖中的默認色號，但原理圖中為什么會出現紅色的節點，我在Proteus中未找到放置紅色節點的方法，請問這兩種顏色的節點有什么功能上的區別嗎？為何教程的原理圖中將節點畫成不同顏色？

ID:1109793 · 發表于 2024-12-8 14:55

難道是十字的就顏色不一樣？

ID:517951 · 發表于 2024-12-8 16:30

接5V的4個節點,與其他3個電性能完全一樣.

ID:1138021 · 發表于 2024-12-9 07:49

xiaobendan001 發表于 2024-12-8 14:55
難道是十字的就顏色不一樣？

十字交叉點的地方有個點，那個節點的顏色有兩種，一般是藍色，但截圖中個別節點是紅色的。不知道為什么要這樣畫？

ID:1138021 · 發表于 2024-12-9 07:52

rayin 發表于 2024-12-8 16:30
接5V的4個節點,與其他3個電性能完全一樣.

嗯嗯，它們電性能一樣。教材里的原理圖用不同顏色來做區分，是不是因為前4個點對應下方ADDR0~3，為了跟上方DB_0~7的8個點做個視覺上的區分呢？

ID:1138021 · 發表于 2024-12-9 07:54

rayin 發表于 2024-12-8 16:30
接5V的4個節點,與其他3個電性能完全一樣.

還有一個問題就是，我發現Proteus中放節點默認是藍色，如果我也想放紅色節點的話，可以改Protues中節點顏色為紅色嗎？

ID:1109793 · 發表于 2024-12-9 08:27

wtshdy 發表于 2024-12-9 07:49
十字交叉點的地方有個點，那個節點的顏色有兩種，一般是藍色，但截圖中個別節點是紅色的。不知道為什么要 ...

你截圖里面的所有十字接點都是紅色的

ID:1109793 · 發表于 2024-12-9 08:36

wtshdy 發表于 2024-12-9 07:49
十字交叉點的地方有個點，那個節點的顏色有兩種，一般是藍色，但截圖中個別節點是紅色的。不知道為什么要 ...

我猜測可能是這樣的，T型的是繪圖時系統自動放置的。十字線可能系統沒有自動放置，是人為放置的，所以顏色不一樣

ID:69038 · 發表于 2024-12-9 09:23

樓上的都沒說到重點。。
“T”型接線，其節點自動生成，且為藍色（或系統指定色），
“十”型接線，默認一橫一豎兩線是不相交的，為了讓它們相連，需人為放一個后加節點，快捷鍵（P,J），這個是紅色的（或系統指定色）。
兩者電氣上是一樣的。
如果有經常在處理原理圖的人就會發現，“十”字接線，加人工節點的方式并不可靠，有時會莫名丟失后加的節點。尤其是在copy/粘貼、移動圖塊，導入、導出圖紙時。

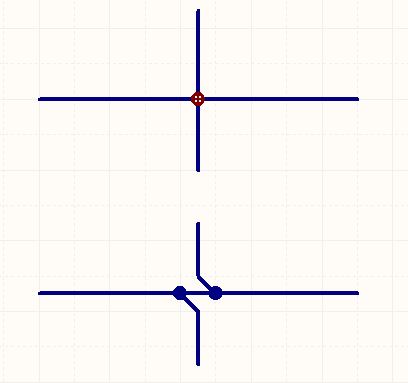

上半是人工后加的節點，下半是系統自動加的交錯節點。

ID:879348 · 發表于 2024-12-9 11:27

朋友別想太多了，是因為這是畫的時候沒有自動連接，手動補一下

ID:1138021 · 發表于 2024-12-10 09:40

zhuls 發表于 2024-12-9 09:23
樓上的都沒說到重點。。
“T”型接線，其節點自動生成，且為藍色（或系統指定色），
“十”型接線，默認 ...

多謝大佬回答，學到啦~
