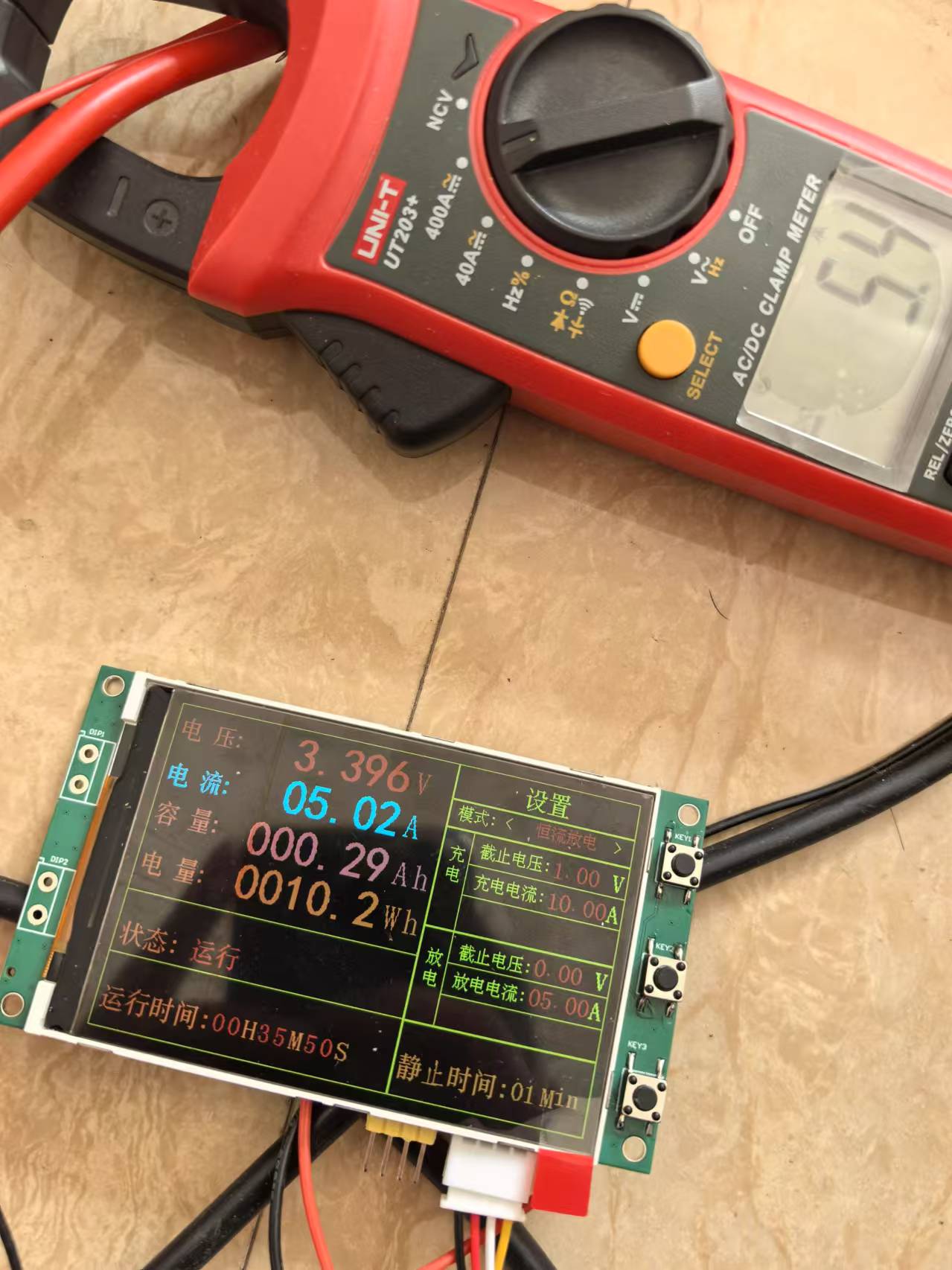

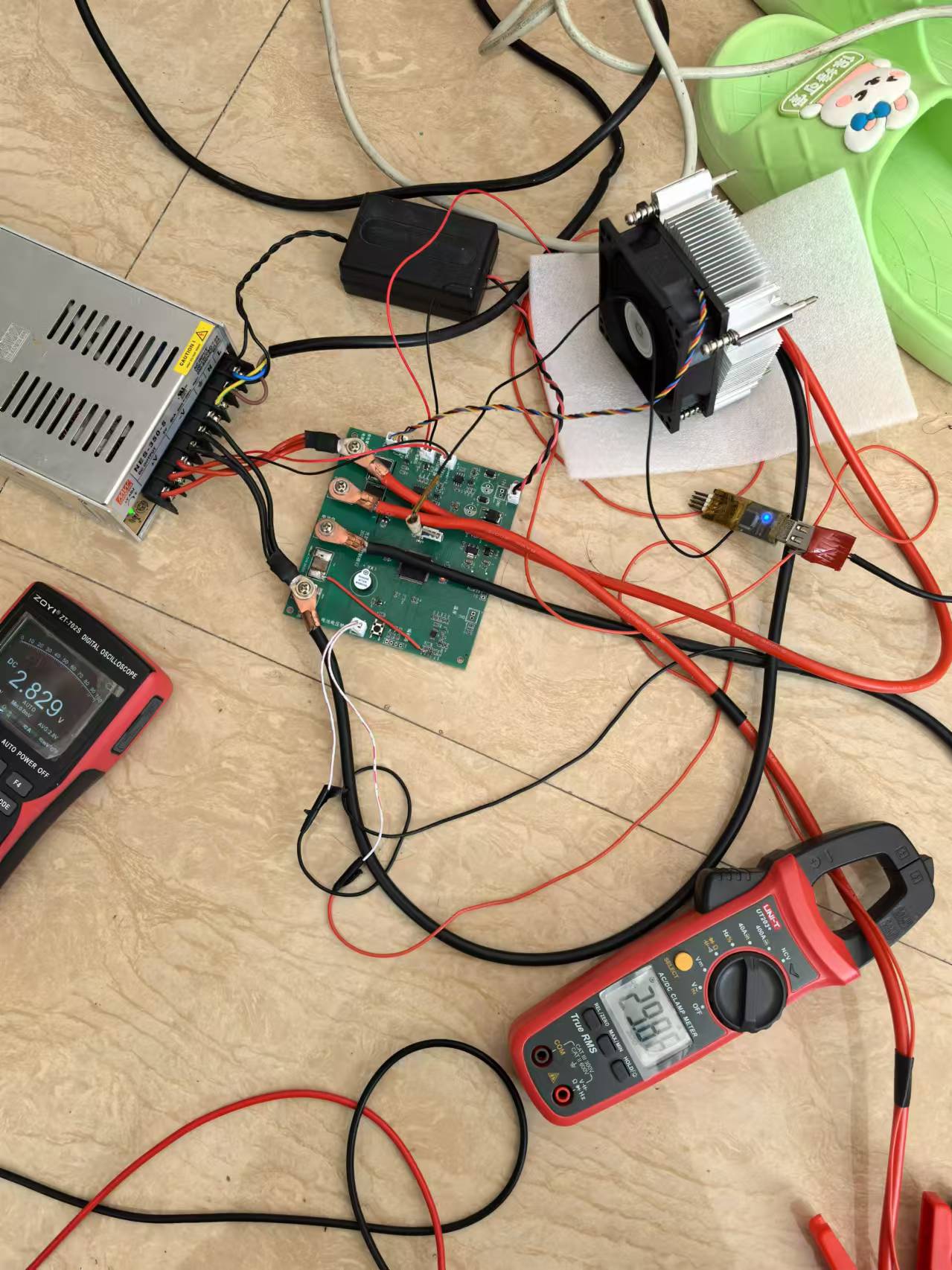

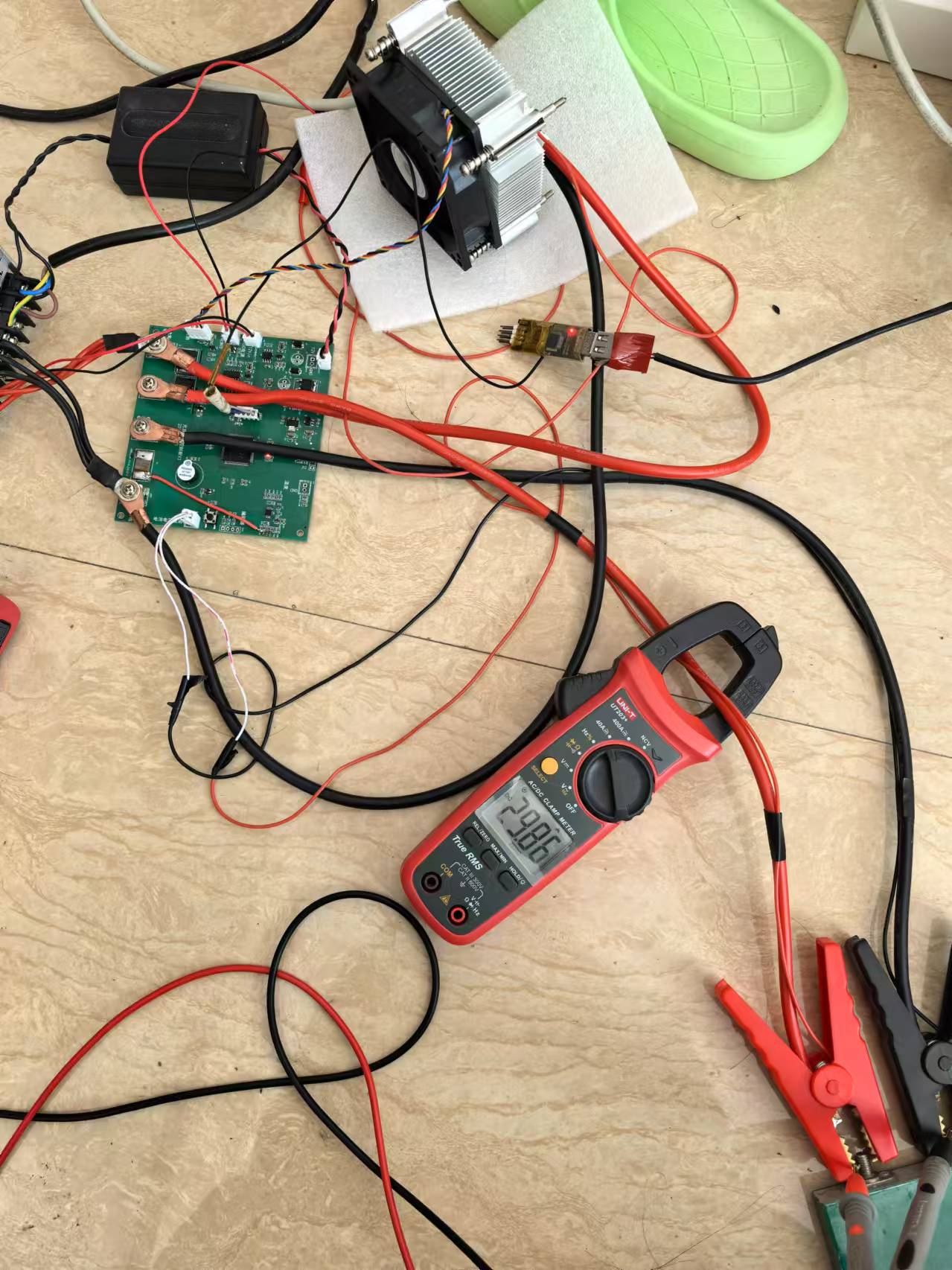

此項目采用明偉 nes-350-5做為主電源給電池充電，AUPS4067 mos管放電，構成充放電一體機，具有恒流充電，恒流放電功能，最大充電電流1-50A，放電電流1-50A。截止電壓可自由設置。

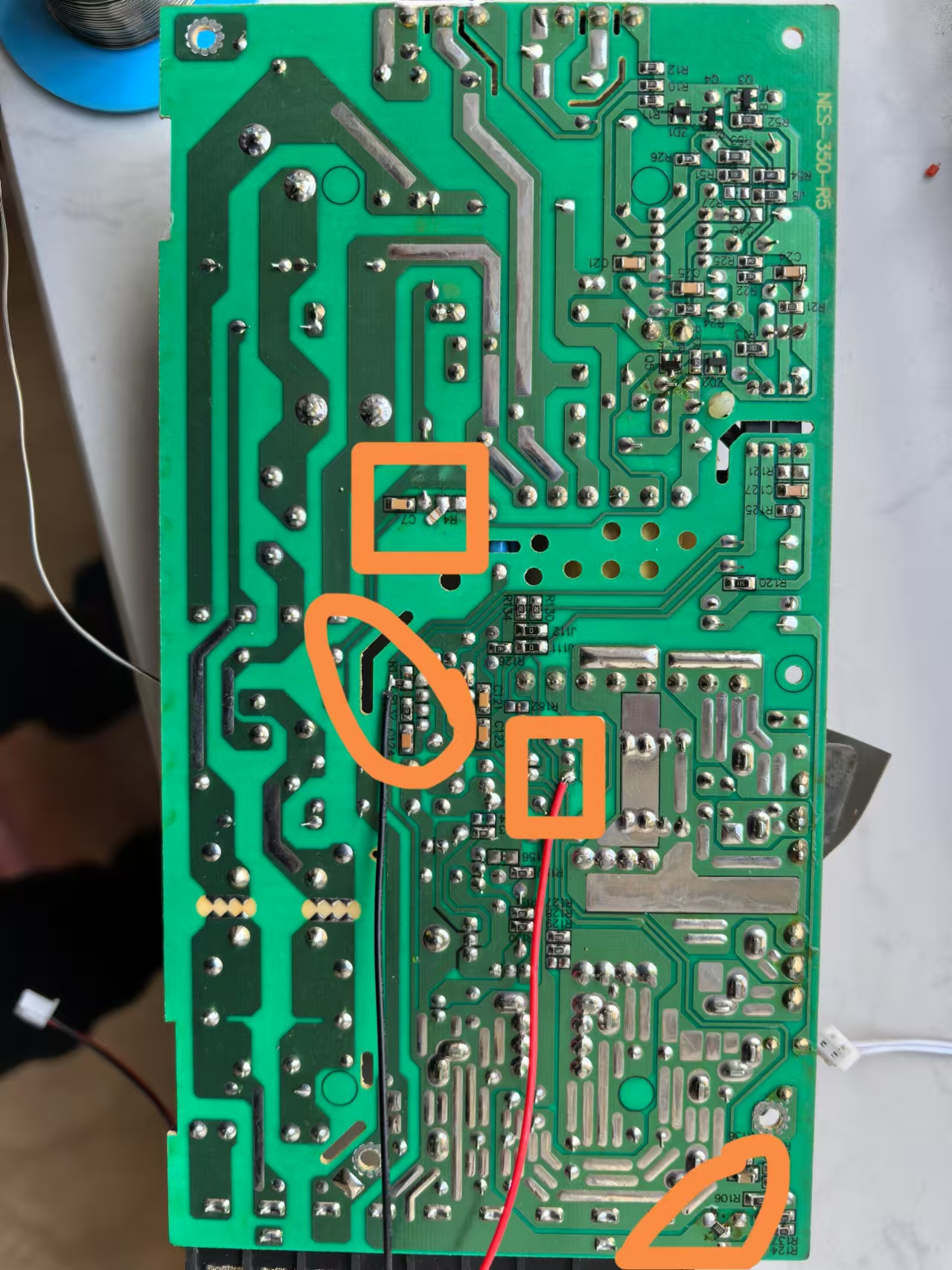

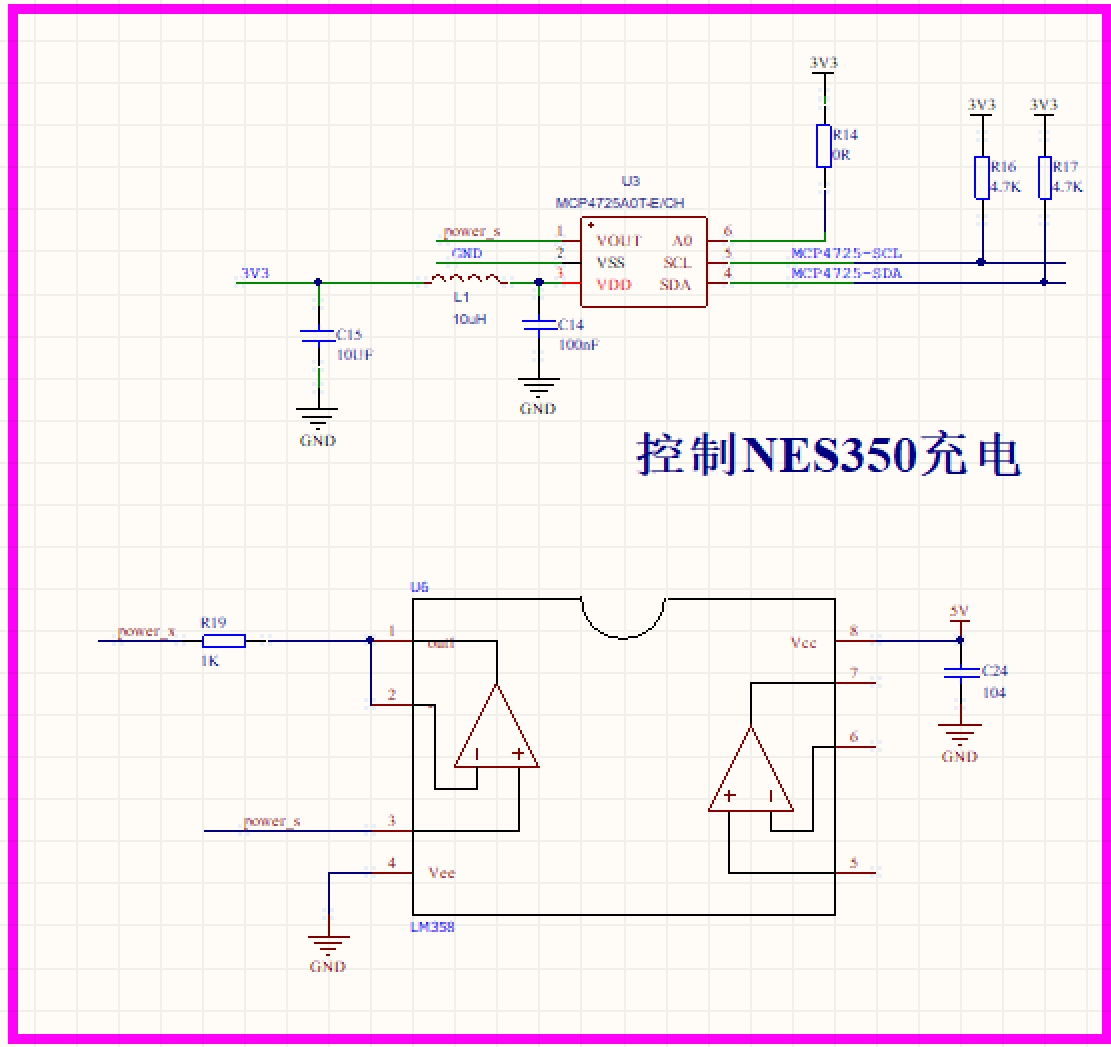

1，充電功能使用MCP4725 數模轉換芯片，經過運放，電壓給到明偉電源的輸出反饋端（圖中黑色的線），電壓越高，輸出的電壓越高，從而得到更大的充電電流。
下載附件
2024-12-18 13:28 上傳
下載附件
2024-12-18 13:28 上傳
下載附件
2024-12-18 13:28 上傳
下載附件
2024-12-18 13:28 上傳
下載附件
2024-12-18 13:29 上傳
下載附件
2024-12-18 13:29 上傳
nes 紅色線是12V 給明偉電源的輔助供電，同時也給主控板供電，

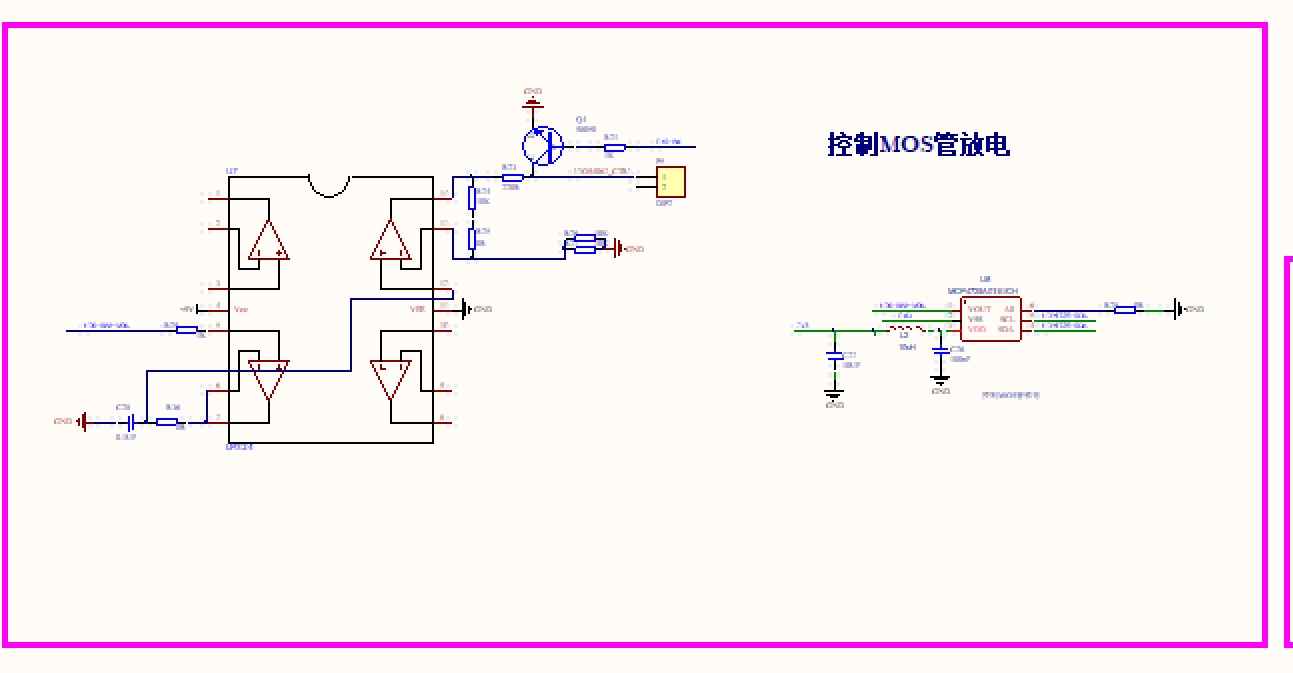

2，放電功能，同樣使用mcp4725數模轉換芯片，經過運放，放大三倍，得到0-9V電壓，驅動AUPS4067 mos管，電壓越高，放電電流越大。
下載附件
2024-12-22 16:48 上傳
附件提供原理圖，測試hex文件(無代碼):
3_5_volatge.zip
(98.07 KB, 下載次數: 0)
