STM32單片機驅動LCD1602,顯示白塊

ID:53813 · 發表于 2024-12-19 16:40

從網上找了一個測試通過的程序，如果不改引腳，測試就可以通過，要是就修改了相關引腳，JLINK燒錄后顯示白塊，，，硬件查了，杜邦線都是通的
引腳修改如下：

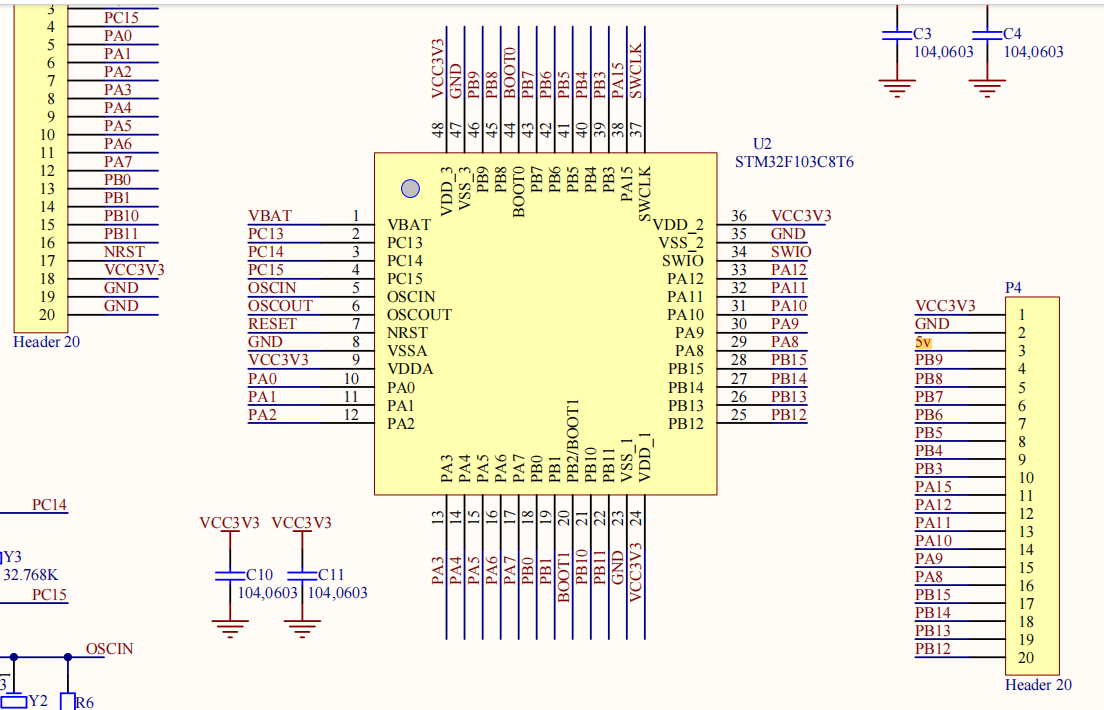

GPIO：RS-PB5，RW-PB6，E-PB7 ；D0~D7:PA0~PA7
修改成
GPIO：RS-PA8，RW-PA9，E-PA10 ；D0~D7:PB3~PB10

ID:404160 · 發表于 2024-12-19 17:55

修改后的GPIO沒有配置

ID:777254 · 發表于 2024-12-19 19:37

PB3是特殊管腳，需要特殊配置吧

ID:161164 · 發表于 2024-12-19 23:07

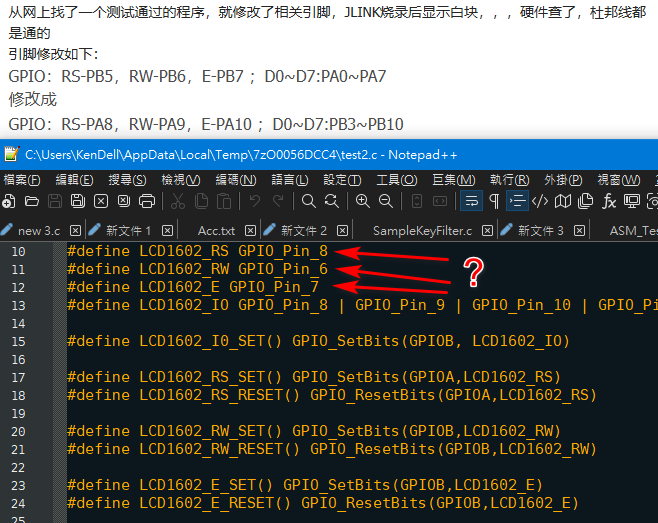

ID:53813 · 發表于 2024-12-20 09:53

lkc8210 發表于 2024-12-19 23:07

暈死，上傳成第三個程序了~ 我改下

ID:1136761 · 發表于 2024-12-20 16:16

不改引腳，測試就可以通過，要是就修改了相關引腳，JLINK燒錄后顯示白塊，，，硬件查了，杜邦線都是通的
引腳修改如下：
GPIO：RS-PB5，RW-PB6，E-PB7 ；D0~D7:PA0~PA7
修改成
GPIO：RS-PA8，RW-PA9，E-PA10 ；D0~D7:PB3~PB10

ID:466997 · 發表于 2024-12-20 19:12

時序不對，也是白塊的，建議重新檢查通訊時序。

ID:161164 · 發表于 2024-12-20 22:48

發表于 2024-12-20 09:53
暈死，上傳成第三個程序了~ 我改下

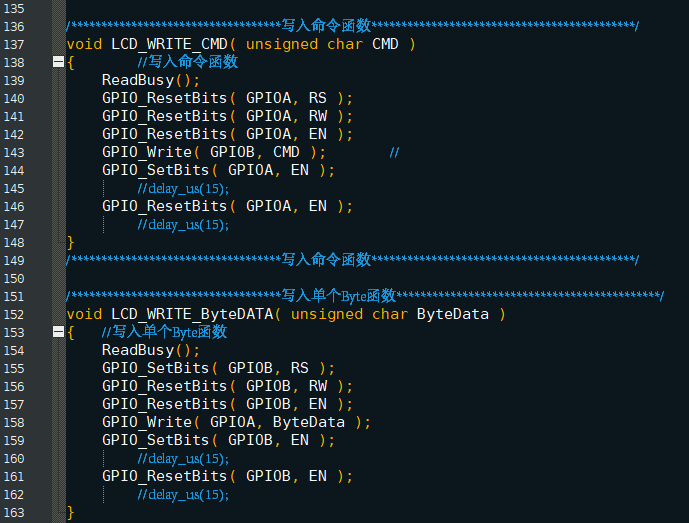

為啥要把delay注釋掉？

ID:327265 · 發表于 2024-12-21 13:30

特殊引腳配置復用一下
