雙向可控硅控制AC220通斷電路

ID:310808 · 發表于 2025-3-2 22:04

當L1火線供電后，FENGJI_EN端為低電平，用萬用表測量CN3連接器的1和2引腳可以測到220v 為什么這樣呢

ID:879809 · 發表于 2025-3-3 03:29

控制可控硅應該使用MOC30xx系列專用光耦，不應該使用固態繼電器。沒有負載你只能測到漏電。

ID:94031 · 發表于 2025-3-3 06:03

CN3接有負載

ID:1133081 · 發表于 2025-3-3 07:12

當CN3連接器的1和2引腳接正常負載就不會有此“異常”。

ID:860926 · 發表于 2025-3-3 08:14

FENGJI_EN端為低電平，三極管不通，光耦不通，電就從R41這條路走了吧

ID:712493 · 發表于 2025-3-3 08:54

R41 C58回路存在可控硅不導通也是可以測到電壓

ID:1109793 · 發表于 2025-3-3 08:59

接上負載試試

ID:57414 · 發表于 2025-3-3 09:03

你確認下這個220Vac電壓是否能帶起負載？是不是就是一個虛電壓。

ID:466997 · 發表于 2025-3-3 09:04

是由于TRIAC存在漏電流，同時與其并聯有RC電路也會有電流，所以萬用表測試時會顯示220V。

ID:1121801 · 發表于 2025-3-3 09:14

測量可控硅是不是導通了.如果導通了,那你是帶負載測量的,可控硅一直處于觸發狀態.雙向可控硅觸發后并不會隨觸發端狀態改變,而只由陽極與負極的電壓與電流大小控制.所以如果你是帶載測量,可控硅觸發一次后,那可控硅就會一直處于導通狀態.

ID:310808 · 發表于 2025-3-3 10:50

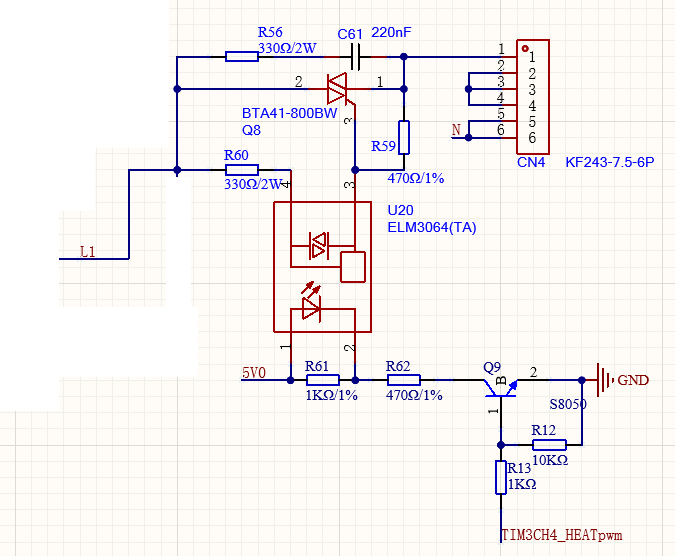

這是另一路控制加熱器的電路

ID:310808 · 發表于 2025-3-3 11:02

RC阻容傳過來的220v對電路的影響

ID:310808 · 發表于 2025-3-3 11:07

fj51hei 發表于 2025-3-3 08:54
R41 C58回路存在可控硅不導通也是可以測到電壓

那這個電壓對電路有什么影響

ID:1136941 · 發表于 2025-3-3 13:13

如果是接了負載就是可控硅已經導通或擊穿，沒有接負載就是通過R41,C58形成的虛電。

ID:879809 · 發表于 2025-3-3 19:17

dtp2020 發表于 2025-3-3 11:02
RC阻容傳過來的220v對電路的影響

對電路沒有影響，天下本無事庸人自擾之。

ID:466250 · 發表于 2025-3-3 21:14

R56與C61會形成交流通路，要想無電壓只能干掉這兩，然后在1/3與1/6之間并100K~1M電阻或接負載就可以實現0電壓。并電阻是防止可控硅這邊因為負載懸空，而可控硅漏電流導致還有殘壓。

ID:928524 · 發表于 2025-3-4 21:15

浮壓，接上負載就消失

ID:310808 · 發表于 2025-3-5 07:03

非常感謝大家的支持，L和N之間出現的可以測量到的220v不能帶負載，就是大家說的虛電或者漏電吧！
