關于控制電磁鐵電路加入二極管請教

ID:734017 · 發表于 2025-3-6 23:41

如圖，D2有什么作用 51hei截圖_20250306233945.png

ID:879809 · 發表于 2025-3-7 13:29

1）D2完全沒用。

2）假設D2有用，MOSFET的體二極管完全可以替代D2，體二極管缺點是恢復時間太長，高速場合下需要并聯快恢復管替代之，但是電磁閥如此慢的負載，體二極管足夠用了。結論，完全不需要D2。

ID:404160 · 發表于 2025-3-7 16:42

圖中D2的核心作用是 **保護MOS管**，具體分析如下：
當MOS管關斷時，電磁鐵（感性元件）會因電流突變產生反向感應電動勢，可能形成高壓。D2在此構成一條泄放路徑，將感應電動勢鉗位在安全范圍內，避免MOS管因承受過高反向電壓而被擊穿，從而保護MOS管的安全工作。這種應用場景中，D2與D1（續流二極管）配合，分別針對不同電壓沖擊機制，共同保障電路穩定性。
MOS管內不是有一個寄生二極管，可以起到D2的作用。解釋原因。

MOS管內部的寄生二極管（體二極管）雖理論上能為感性負載（如電磁鐵）提供續流路徑，但其在實際電路中存在局限性，無法完全替代D2，原因如下：

### 1. 反向恢復特性不足
MOS管寄生二極管的反向恢復時間較長，在高頻開關場景下，會產生顯著開關損耗，甚至引發電壓尖峰。而專用二極管（如D2若為快恢復二極管）反向恢復時間短，續流過程更高效，可減少損耗與電壓波動，保障電路穩定性。

### 2. 參數匹配問題
寄生二極管的耐壓、最大電流等參數由MOS管本身決定，未必適配電路需求。例如，若電磁鐵關斷時產生的反向電動勢超出寄生二極管耐壓值，其會被擊穿。而外接D2可根據電路實際電壓、電流沖擊，選擇耐壓、電流容量更匹配的型號，確�？煽坷m(xù)流。

### 3. 保護可靠性差異
僅依賴寄生二極管時，若MOS管因溫度變化、電壓波動等因素導致寄生二極管性能下降，電路保護機制可能失效。額外添加D2相當于增加獨立保護環節，提升電路應對復雜工況（如過載、電壓突變）的能力，保障系統長期穩定運行。

ID:237471 · 發表于 2025-3-7 16:54

我也沒看懂D2的作用，同問

ID:332444 · 發表于 2025-3-7 17:05

D2作用是多余，場效應管就有體二極管。

ID:446156 · 發表于 2025-3-7 17:24

百度續流二極管

ID:446156 · 發表于 2025-3-7 17:26

D2沒用設計人員喝大了

ID:57414 · 發表于 2025-3-7 17:38

D2屬于畫蛇添足，MOS管體內自身已經寄生有一個體二極管了。

ID:332444 · 發表于 2025-3-8 21:35

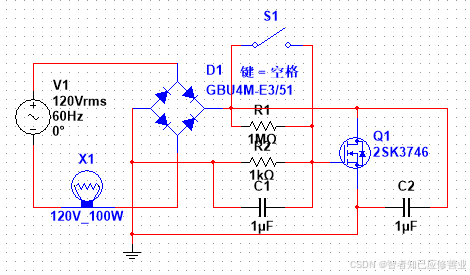

不知道是否正確，能不能正常工作，帶的是增壓泵，不是燈泡。

ID:332444 · 發表于 2025-3-8 23:36

我知道這個電路有缺陷，假設峰值與電機感生疊加，有可能超過管子耐壓，因此，可能要加個泄放措施，而且就算是直流回路，加泄放二極管都沒有地方的，何處續流？

ID:143767 · 發表于 2025-3-9 10:45

D2啥作用都沒有，因?yàn)镸OS管內已經封裝了保護二極管

ID:332444 · 發表于 2025-3-9 11:24

電路中2個電容器多余，最危險是2個電阻比例不合理的話，燒毀概率極大。比較直接的保護措施用2個壓敏電阻分別并聯電機與直流端，當然還有其它可能更好的。

ID:1079566 · 發表于 2025-3-9 11:55

xianfajushi 發表于 2025-3-8 21:35
不知道是否正確，能不能正常工作，帶的是增壓泵，不是燈泡。

這個電路是不行的, MOS導通后,VGS電壓就太低了, 維持不了MOS的導通.

如果是增壓泵, 電感性負載. 你還是選擇過零導通的可掛硅, 耐壓選擇800V-1000V , 電流選擇是電機額定的3--5倍左右.

ID:332444 · 發表于 2025-3-9 14:57

ZSJM 發表于 2025-3-9 11:55
這個電路是不行的, MOS導通后,VGS電壓就太低了, 維持不了MOS的導通.

如果是增壓泵, 電感性負載. 你還 ...

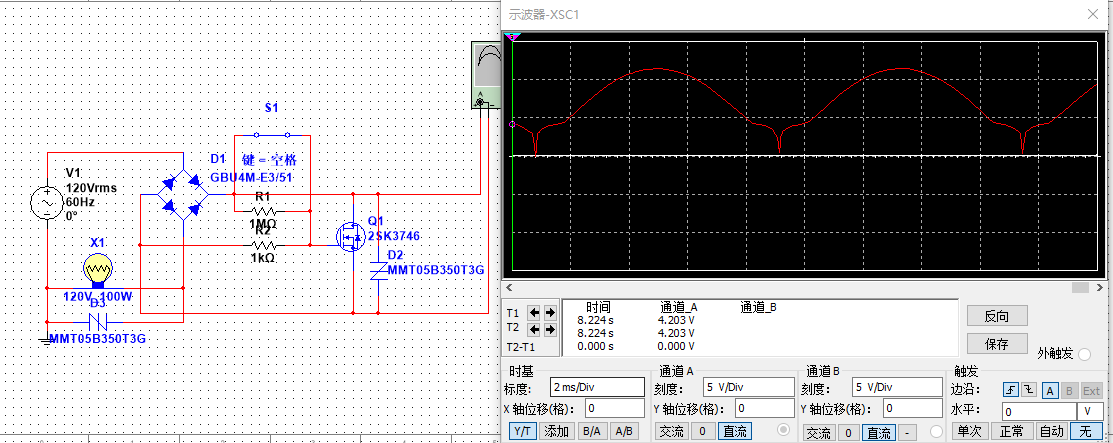

正是疑慮的地方，然而分析后消除了疑慮，從仿真波形也證實 可以正常工作。相互探討是有益的。無標.png

ID:879809 · 發表于 2025-3-9 17:39

飛云居士發表于 2025-3-7 16:42
圖中D2的核心作用是 **保護MOS管**，具體分析如下：
當MOS管關斷時，電磁鐵（感性元件）會因電 ...

續流也要看電流方向，D2跟電磁鐵電流方向是相反的，如何續流？

ID:879809 · 發表于 2025-3-9 17:41

xianfajushi 發表于 2025-3-9 11:24
電路中2個電容器多余，最危險是2個電阻比例不合理的話，燒毀概率極大。比較直接的保護措施用2個壓敏電阻分 ...

你畫的圖跟樓主位電路完全沒有關系，你可以另開一貼，沒必要%這里。

ID:712493 · 發表于 2025-3-9 18:35

飛云居士發表于 2025-3-7 16:42
圖中D2的核心作用是 **保護MOS管**，具體分析如下：
當MOS管關斷時，電磁鐵（感性元件）會因電 ...

能解釋下 D2的泄放路徑？

ID:332444 · 發表于 2025-3-11 10:11

rundstedt 發表于 2025-3-9 17:41
你畫的圖跟樓主位電路完全沒有關系，你可以另開一貼，沒必要%這里。

探討是必須的,無問題開帖.

ID:592807 · 發表于 2025-3-12 13:40

rundstedt 發表于 2025-3-7 13:29
1）D2完全沒用。

2）假設D2有用，MOSFET的體二極管完全可以替代D2，體二極管缺點是恢復時間太長，高速場 ...

如果mos擊穿電壓100，二極管擊穿電壓80的話二極管就可以發揮作用

ID:1123418 · 發表于 2025-3-12 16:47

保護MOS管防止擊穿

ID:1034262 · 發表于 2025-3-12 18:14

D2沒有作用，MOSFET內部已經有一個二極管了，實際二極管一直都不會導通。

ID:517951 · 發表于 2025-3-15 15:20

在電磁鐵關斷瞬間, D1與線圈構成回路放掉線圈中的儲能, D2此時是反向的, 不能提供電感泄流作用, 因此D2是多余的, 不差錢裝上也無害.

ID:332444 · 發表于 2025-3-16 05:58

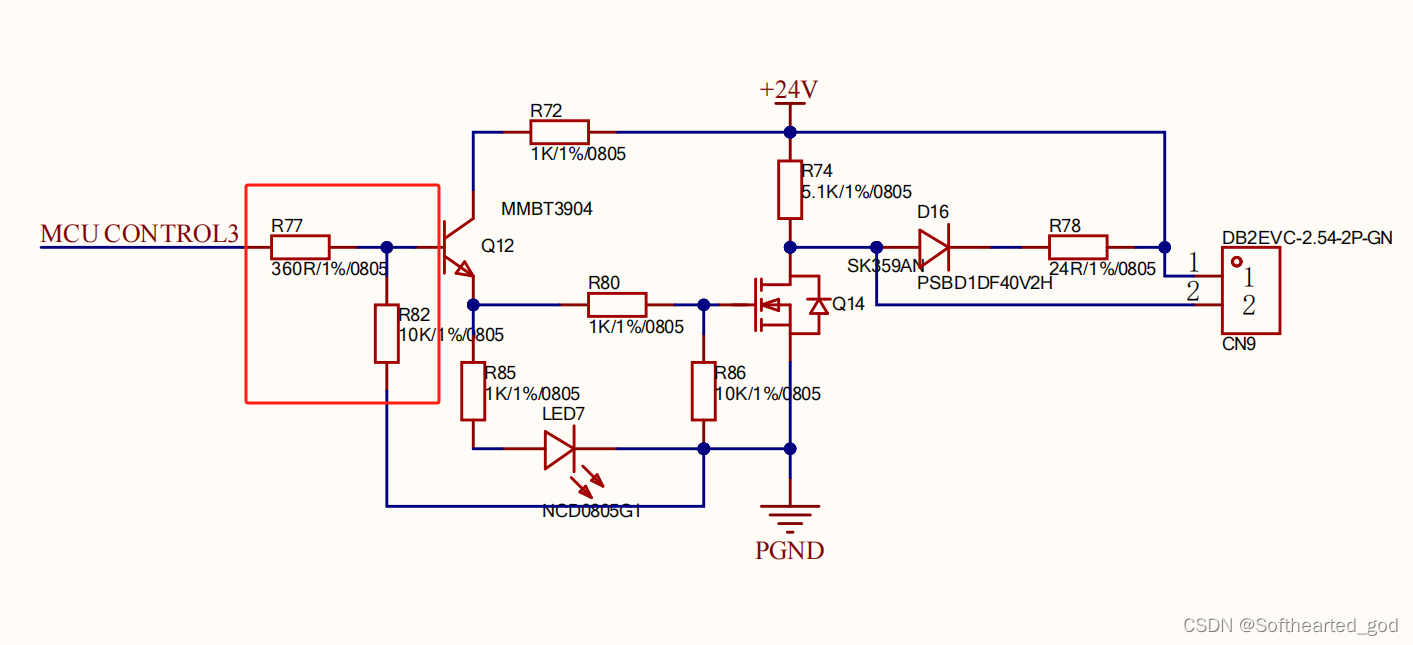

再舉個荔枝，提問的電路


我的分析回復：電路設計不是很合理，R82R86屬于多余，甚至R80都可以不用，而且射極電壓跟隨基極輸入電壓，由于三極管屬于射隨器輸入阻抗很大，因此R77可以大些無妨，47k范圍內。

ID:1094028 · 發表于 2025-3-16 22:24

R86是必須存在的，為可靠需要再并聯一個10-15V的穩壓二極管。小負載開關可以，大負載輸出曲線不佳。小功率MOS需要瞬間給柵極幾百毫安的電流是理想的。緩慢開關電路驅動電流可以小。

ID:332444 · 發表于 2025-3-17 09:41

NJDG 發表于 2025-3-16 22:24
R86是必須存在的，為可靠需要再并聯一個10-15V的穩壓二極管。小負載開關可以，大負載輸出曲線不佳。小功率M ...

R77處的電壓一直是0.66V（約），無法被單片機拉高或者拉低。
排查1：去掉R77發現單片機引腳是能正常拉高的，R77焊盤處能測到3.3V。
排查2：去掉R82這個下拉電阻后，就能正常拉低拉高；
相同6組電路，只有這組的這里有這個問題，同一批板子也都是這里有問題；是鋪銅走線導致的嗎，看了半天沒發現有什么特別的地方。疊層順序：頂層-地-電源-底層。

ID:1094028 · 發表于 2025-3-17 16:36

理論上R77R82沒有問題，倍數相差10倍以上即可，差20倍以上更佳。因此，R82可更換為100K或更高。R77偏小，可能會將IO的電壓拉低,你更換為1K-4.7K試下�？赡芫w管或IO引腳體質原因。需要將R77加大至1K以上。R82至少47K。用歐姆定律算下R77的電流，再查下IO的IOH是多少，就是高電平輸出電流是多少，應該就可以破案了。

ID:332444 · 發表于 2025-3-18 17:34

NJDG 發表于 2025-3-17 16:36
理論上R77R82沒有問題，倍數相差10倍以上即可，差20倍以上更佳。因此，R82可更換為100K或更高。R77偏小，可 ...

理論上R77完全可以不用，更不用查IO輸出電流。

ID:332444 · 發表于 2025-3-19 12:53

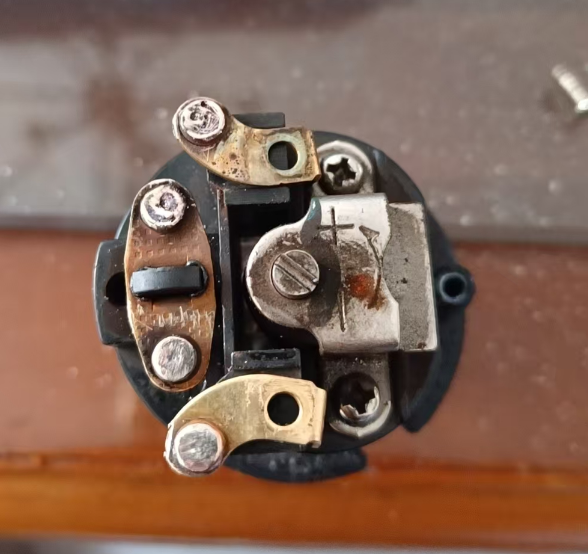

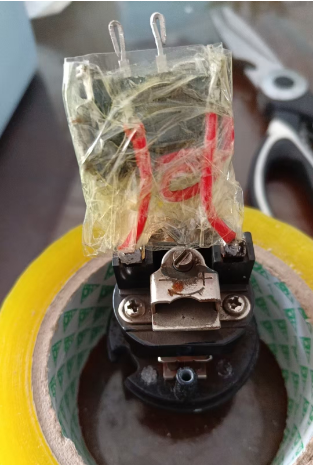

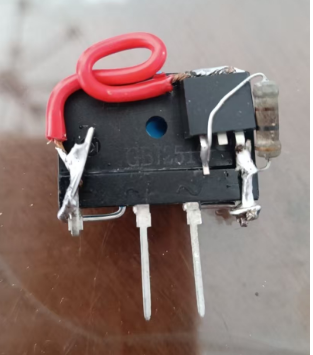

今天動手，打磨燒黑觸點，用4個元件，按我仿真電路焊接組裝起來，通電使用正常，不過我還是有些擔心，假設觸點閉合恰巧碰到峰值電壓會不會燒管的柵極？試用了幾次開關水龍頭，電機工作正常，但不知道能用多久，拭目以待了。

ID:1145864 · 發表于 2025-3-20 08:41

D2在實際電路中經常能看到，是用來保護場效應管的，很多場效應管是沒有內置二極管的。我在維修中經常能遇到此問題。

ID:332444 · 發表于 2025-3-20 22:41

如果場效應管是沒有內置二極管不如并聯一個氖泡+電阻
