VFD真空熒光顯示屏點亮電路

ID:72088 · 發表于 2025-3-7 18:35

玩多了數碼管，看到熒光顯示屏的高端，萌發了改造一番的念想

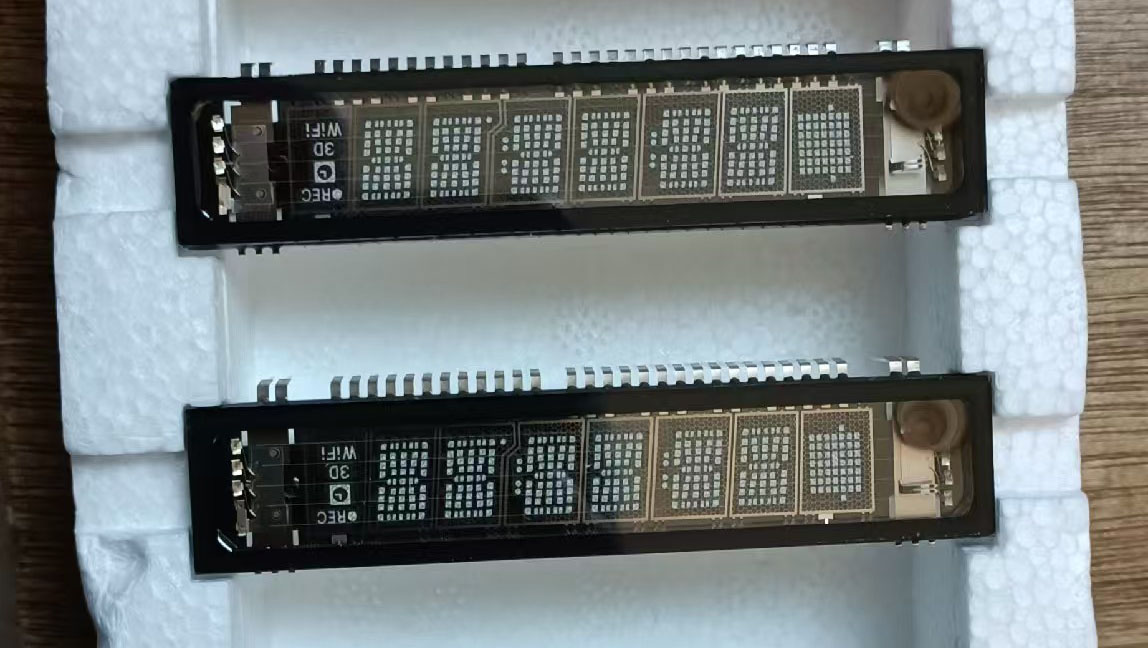

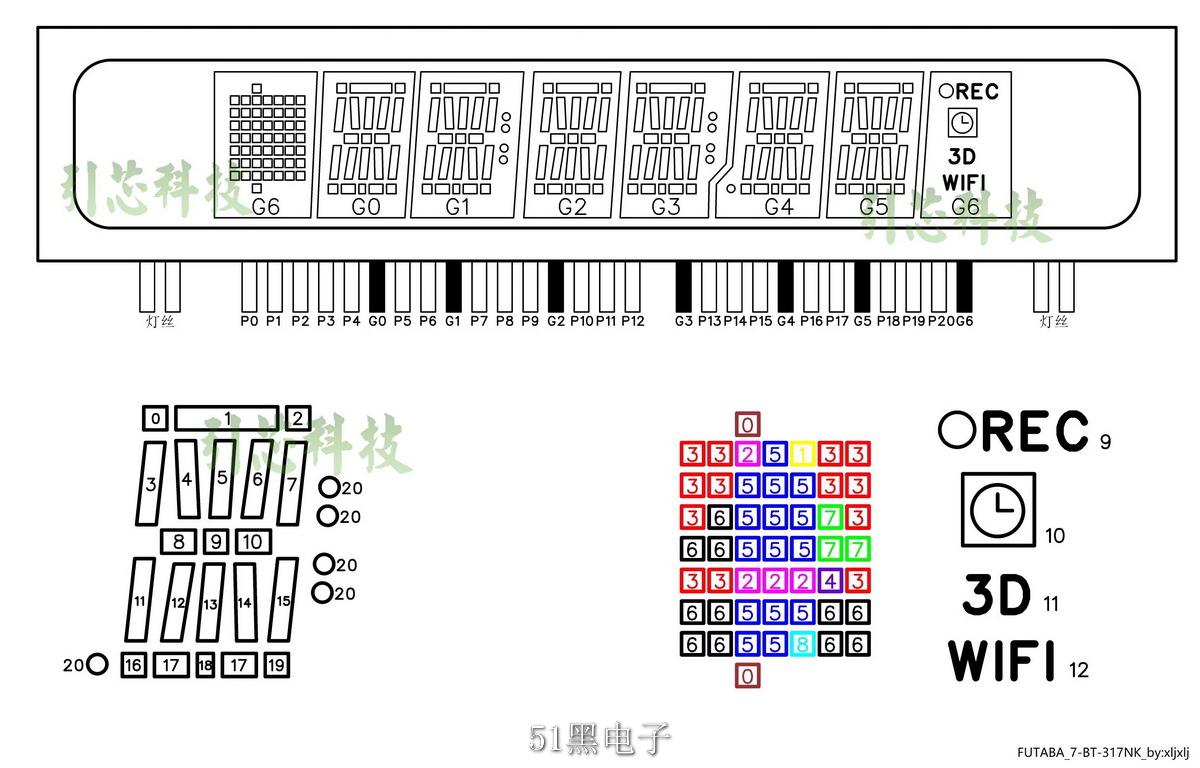

網上已經有大神成功了，電路也有不少，經過研究決定用下面的屏幕：7-BT-317NK

資料有了。剩下的就是畫圖了，此屏需要3.6V交流燈絲和負壓-23V供電

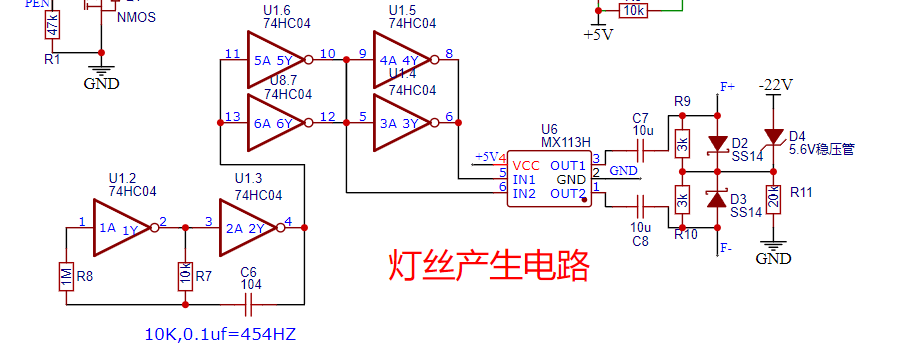

這是難點，既要節能又要小巧，燈絲用74HC04+MX113H，一個負責震蕩波形，一個負責全橋驅動
這是我自己畫的電路，我還是很佩服我自己的，嘿嘿

兩個非門震蕩，四個非門并聯正反驅動，輸入到MX113H全橋輸出，隔直電容兩個給燈絲懸浮供電，
燈絲電流計算不會，哪位大神給計算下，大約需要80ma左右電流，震蕩頻率定在多少合適呢，
頻率越高輸出電流越大，控制頻率就能控制電流大小，誰給過計算公式，方法？

ID:72088 · 發表于 2025-3-8 10:33

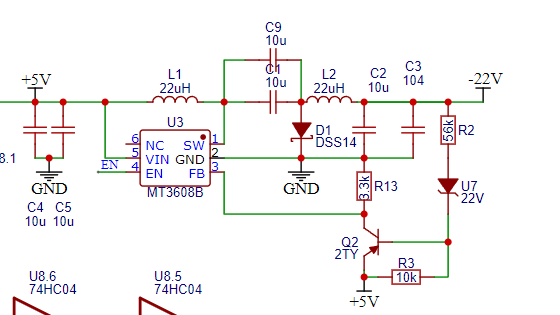

負壓產生電路，這芯片是正壓升壓芯片，負壓穩壓取樣比較麻煩，相反的，這里用穩壓管和三極管倒相過來，
不用取樣反饋，帶負載能力不行。研究了一個小時才解決取樣問題，

ID:23844 · 發表于 2025-3-8 13:16

收藏一下，記得還有幾片VFD在吃灰，感謝樓主分享

ID:72088 · 發表于 2025-3-14 17:49

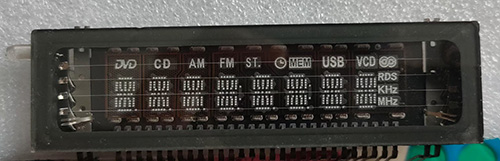

用這個屏，打板打樣，等我點亮吧

ID:72088 · 發表于 2025-3-22 14:19

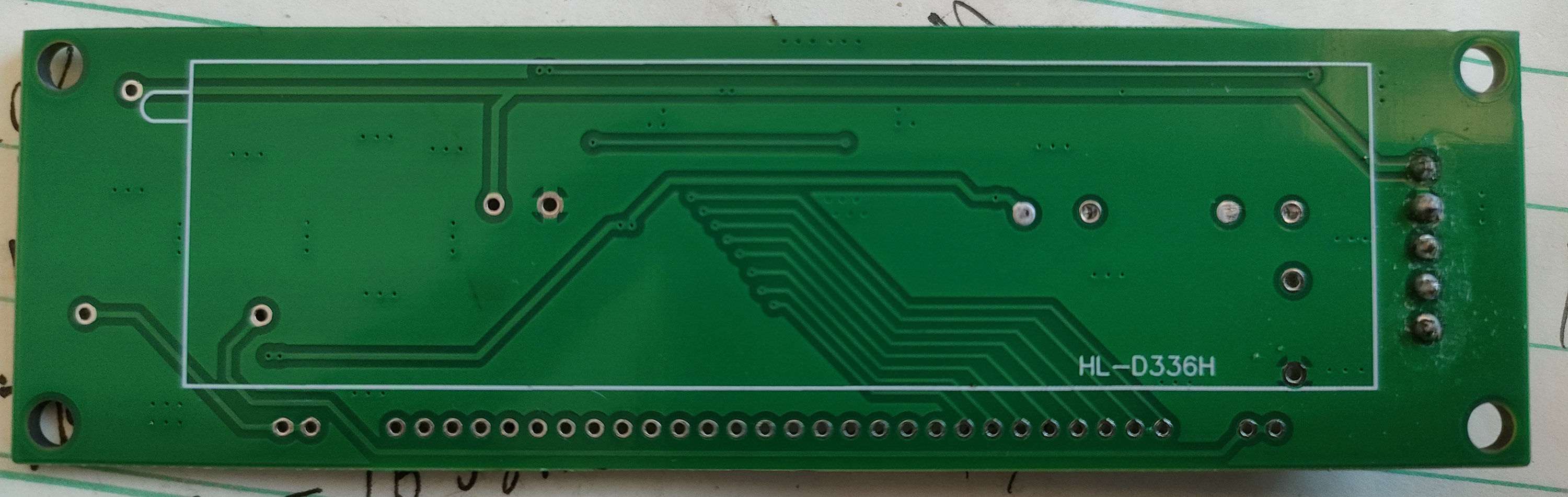

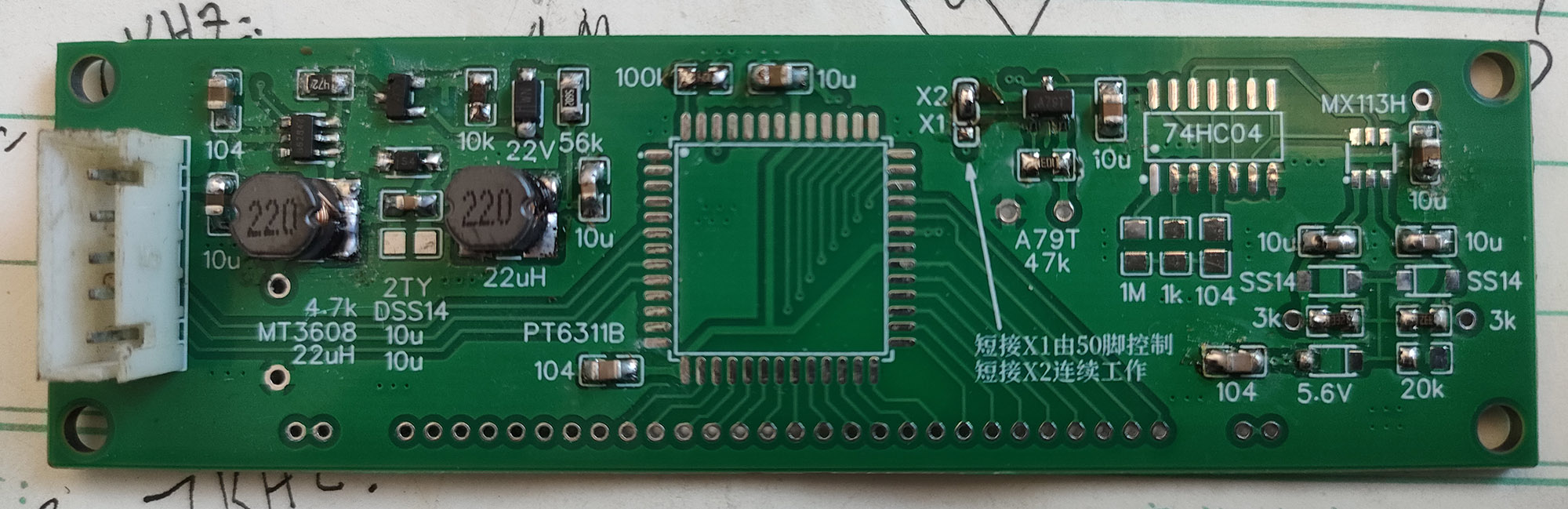

線路板打板回來了

焊接了部分，還缺少部分元件沒發來

ID:1028227 · 發表于 2025-3-25 19:20

謝謝老師的分享。

ID:72088 · 發表于 2025-3-31 12:08

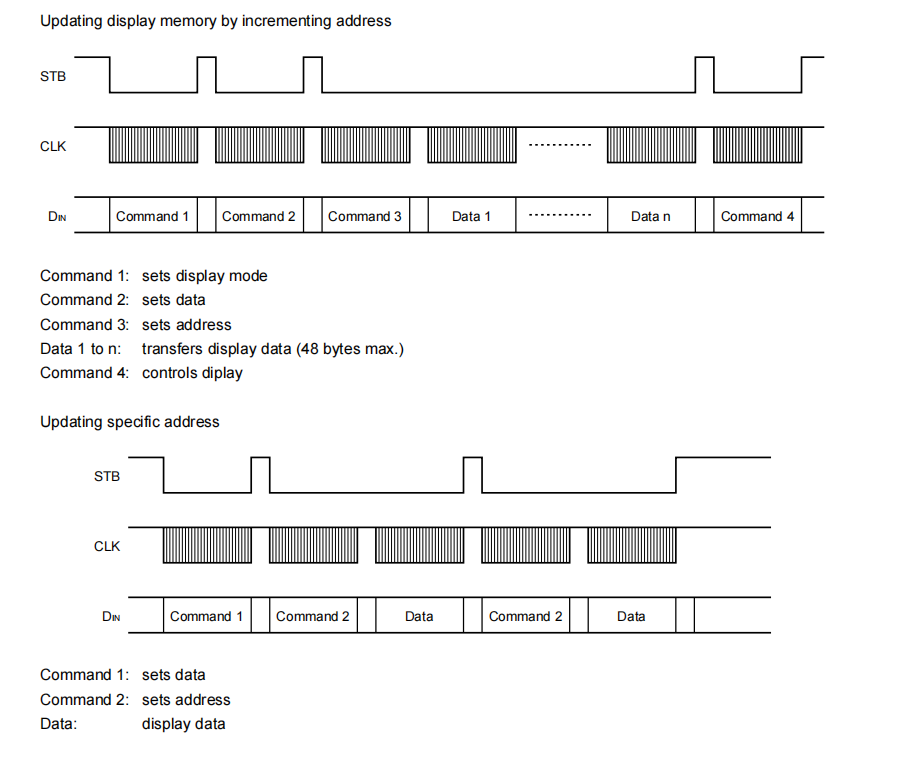

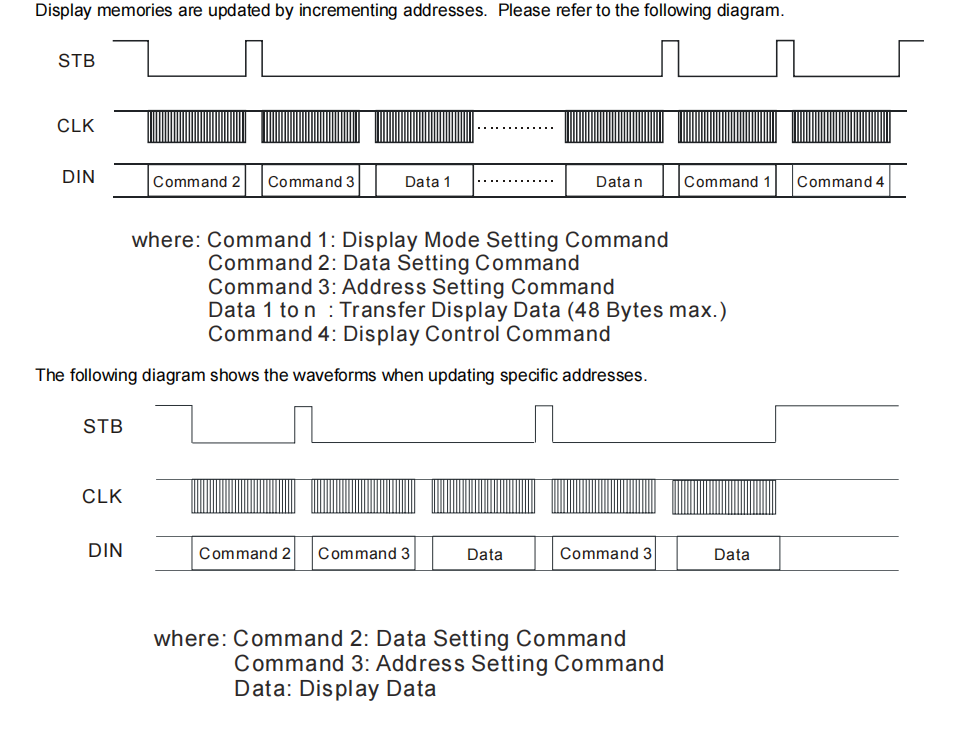

網上兩種英文資料，都試了都不行，哪種才是正確的

ID:72088 · 發表于 2025-4-2 13:53

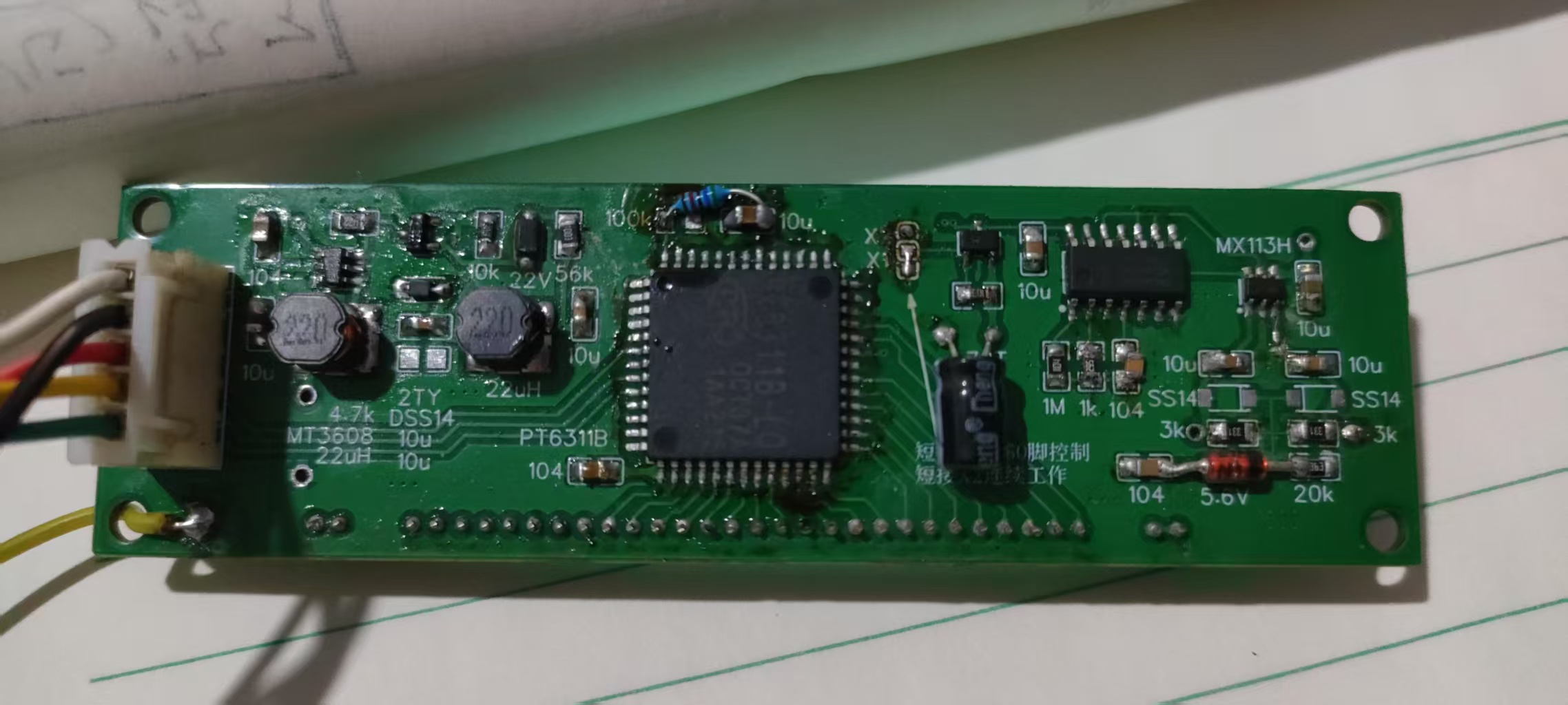

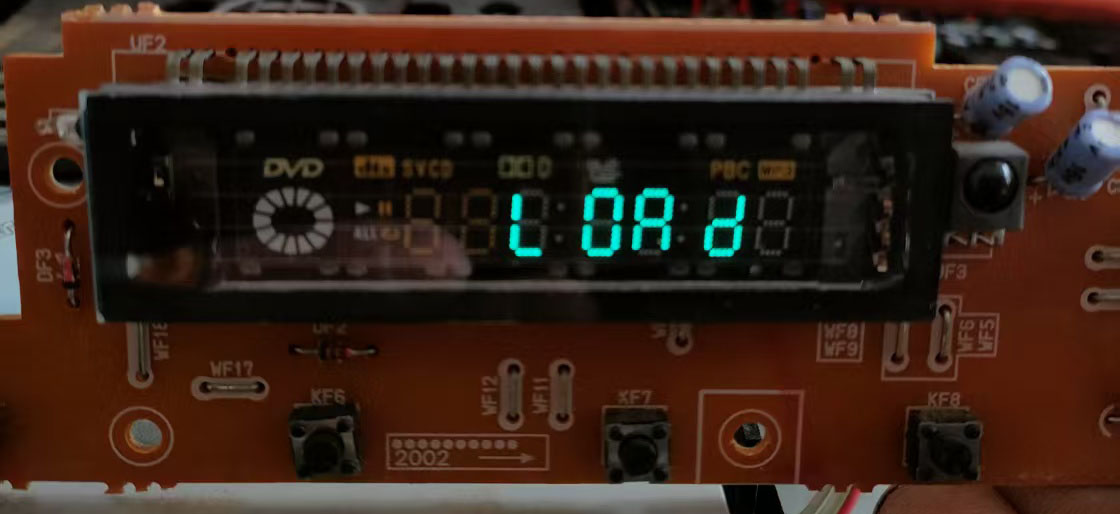

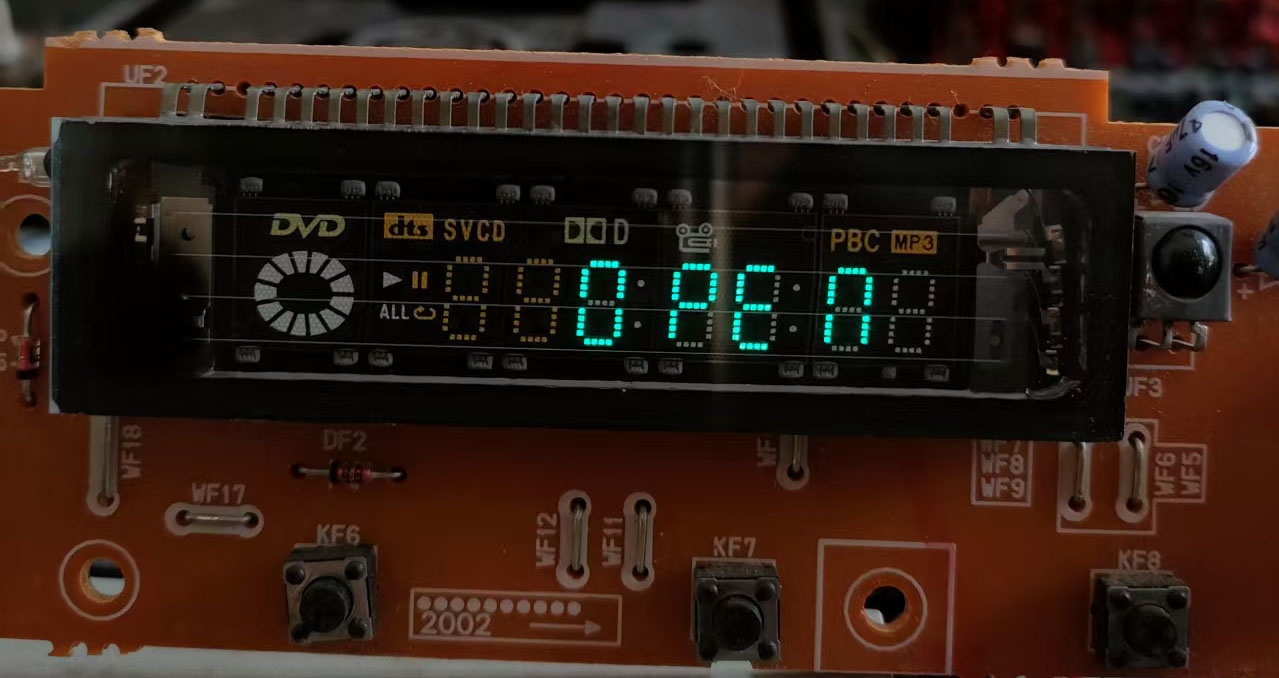

焊接完成了，PT6311有問題，舊的拆機的管用，我買的不行，

ID:72088 · 發表于 2025-4-2 19:45

新鄉家電維修發表于 2025-3-31 12:08
網上兩種英文資料，都試了都不行，哪種才是正確的

第一個時序圖正確，第二個不對，

ID:72088 · 發表于 2025-4-5 20:04

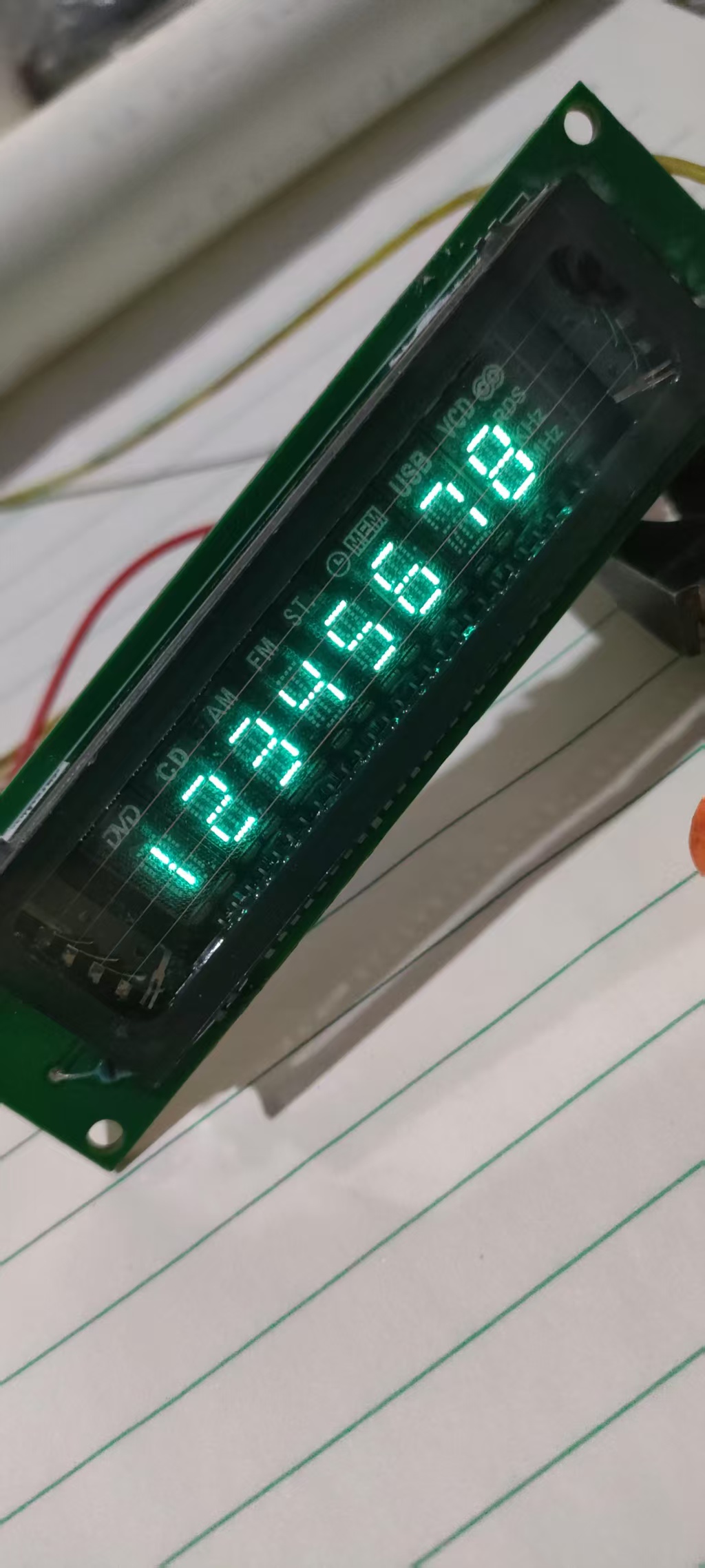

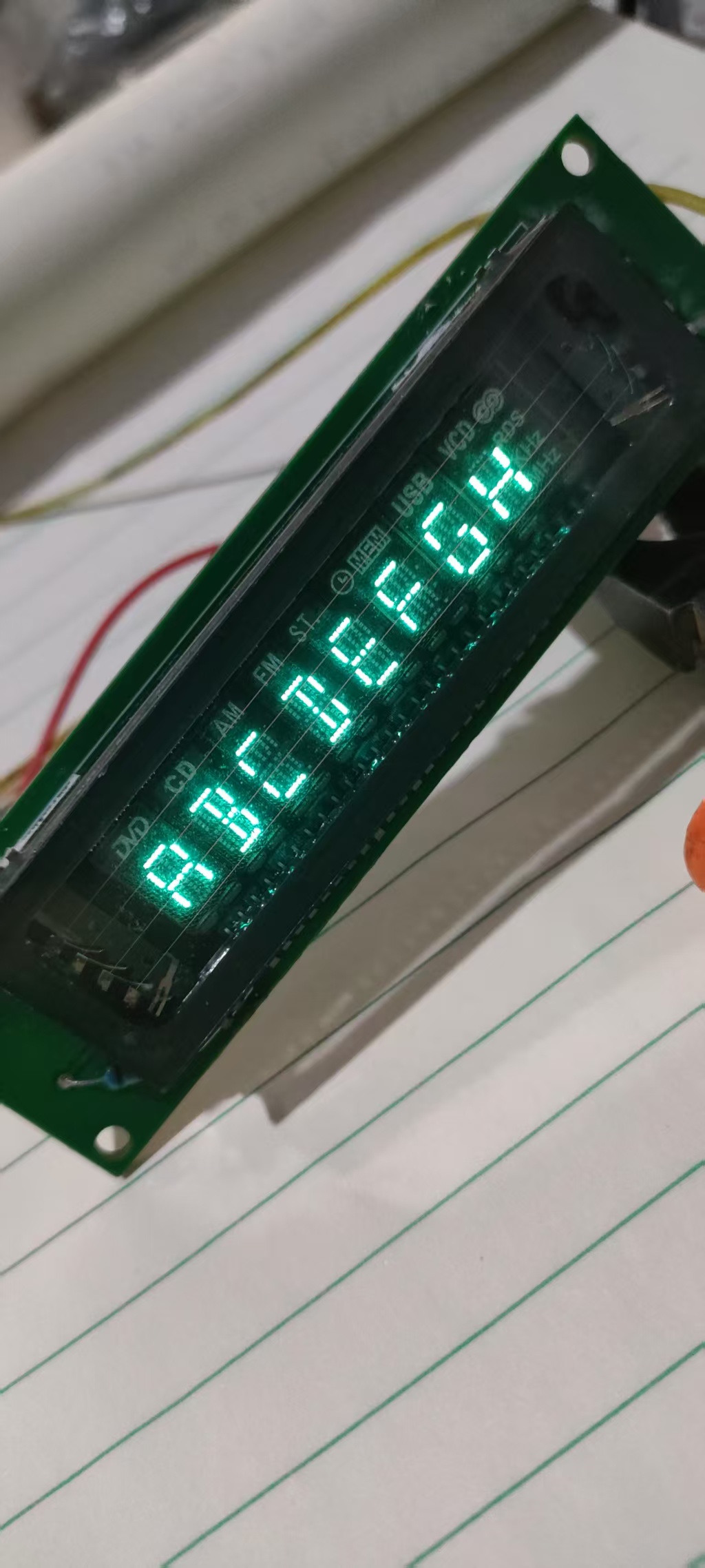

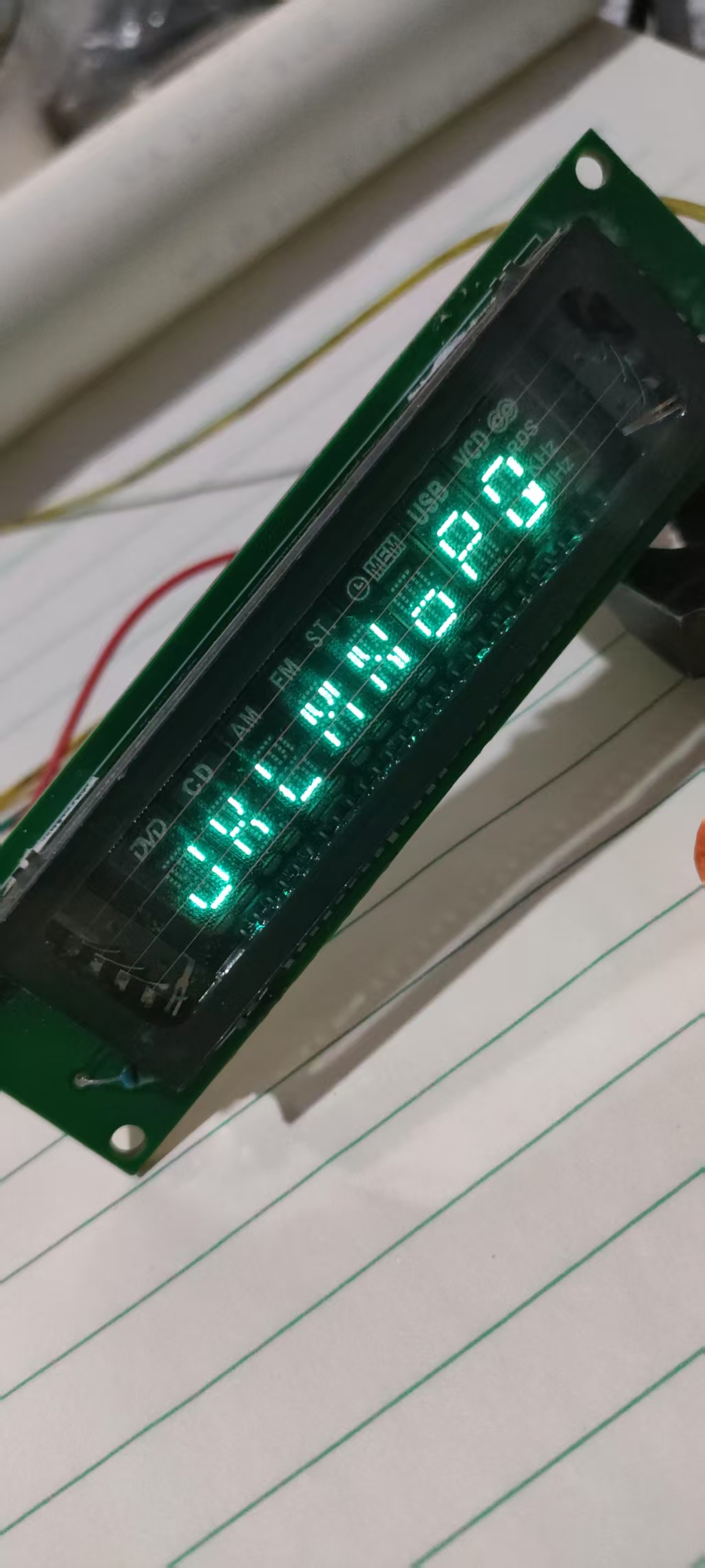

經過努力，總算沒有白費，哈哈點亮了！！！！！

ID:72088 · 發表于 2025-4-5 20:17

本帖最后由新鄉家電維修于 2025-4-10 12:04 編輯

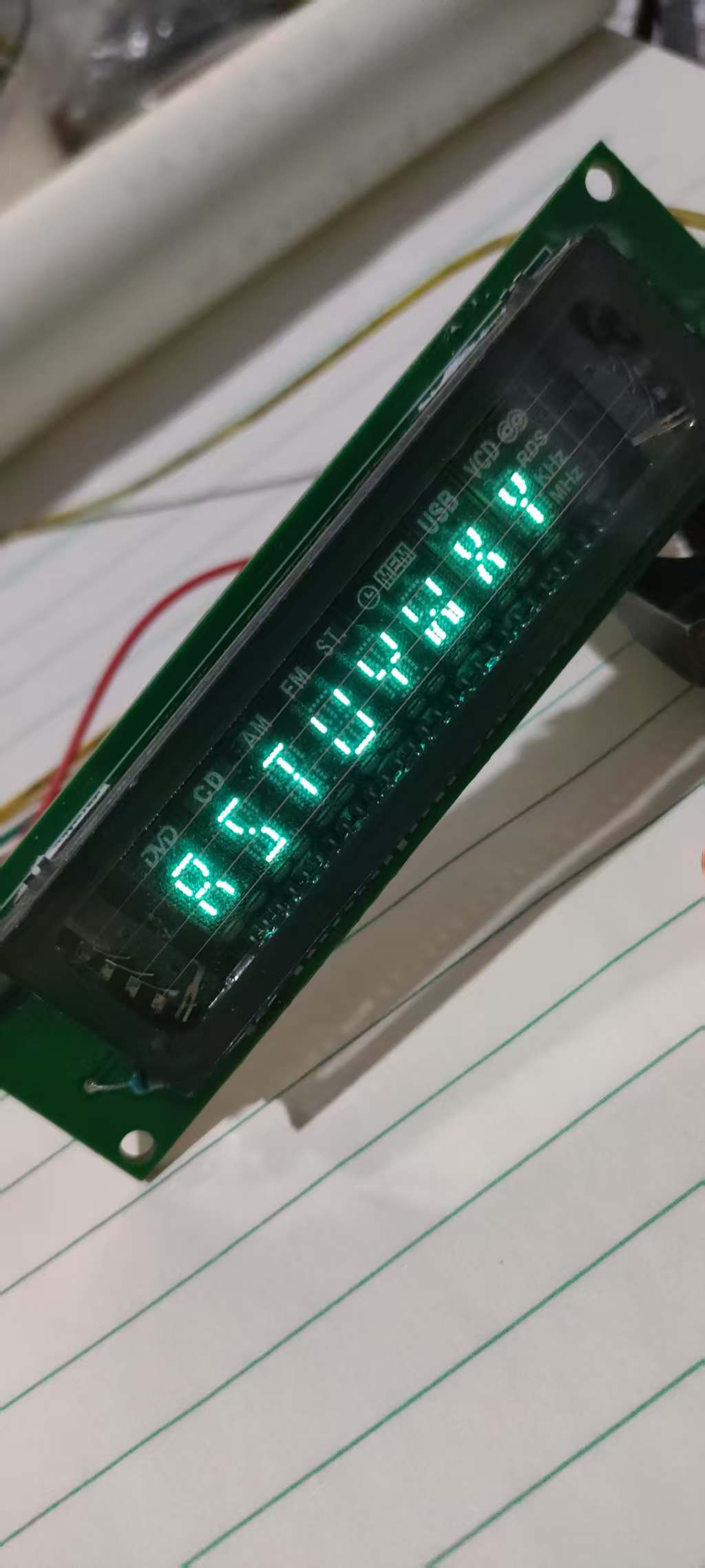

程序OK了，熱情回帖的網友們！！！

ID:72088 · 發表于 2025-4-5 20:22

EN腳控制負壓升壓與燈絲交流啟動，達到節能，EN未引出板外，只有5V、GND、 DI、 CLK、 STB。
EN是由PT6311的一個LED引腳輸出控制。
