簡單易制作的RX8025高精度遙控時鐘

ID:72088 · 發表于 2025-4-19 16:24

這個電路是能安裝在通用9135表殼里的。無按鍵，遙控調整時鐘
附上PCB板文件，嘉立創EDA畫的，上圖吧

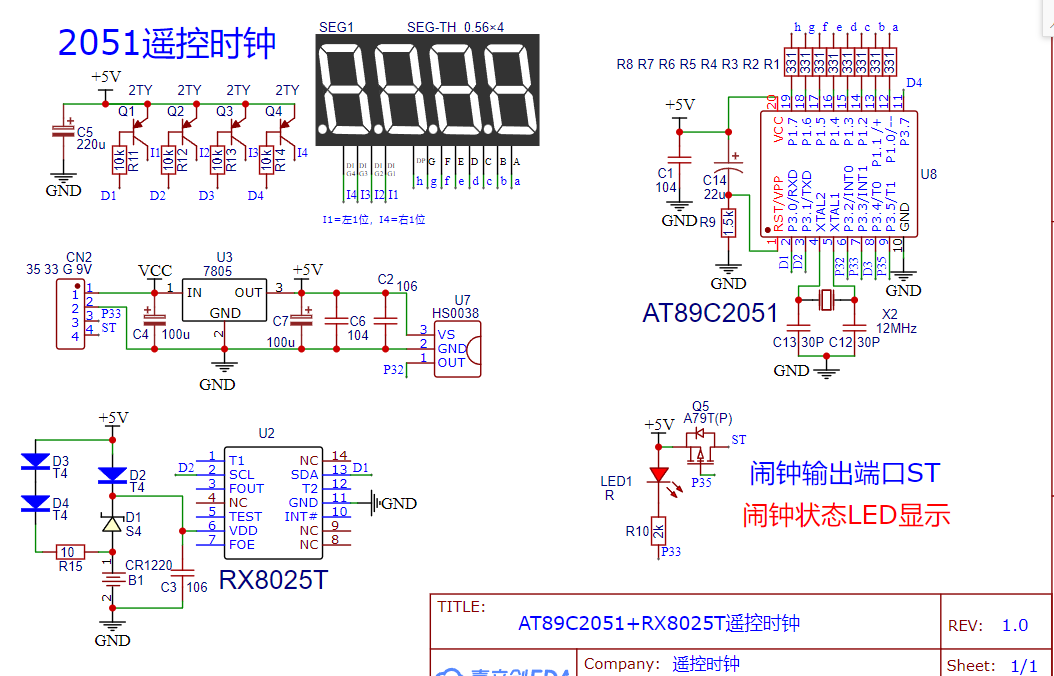

原理圖，簡單吧

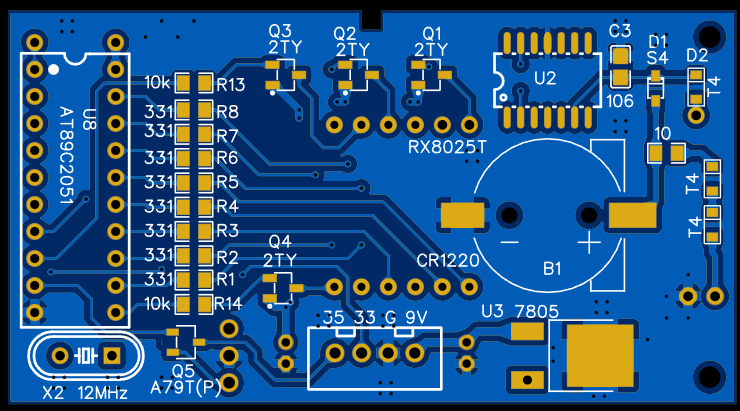

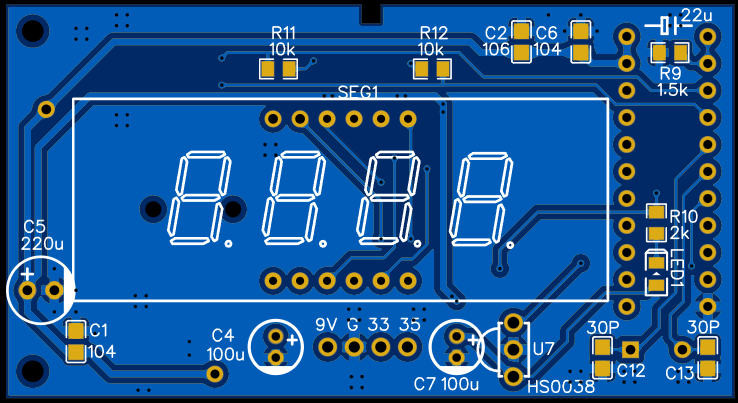

PCB 圖，清晰吧

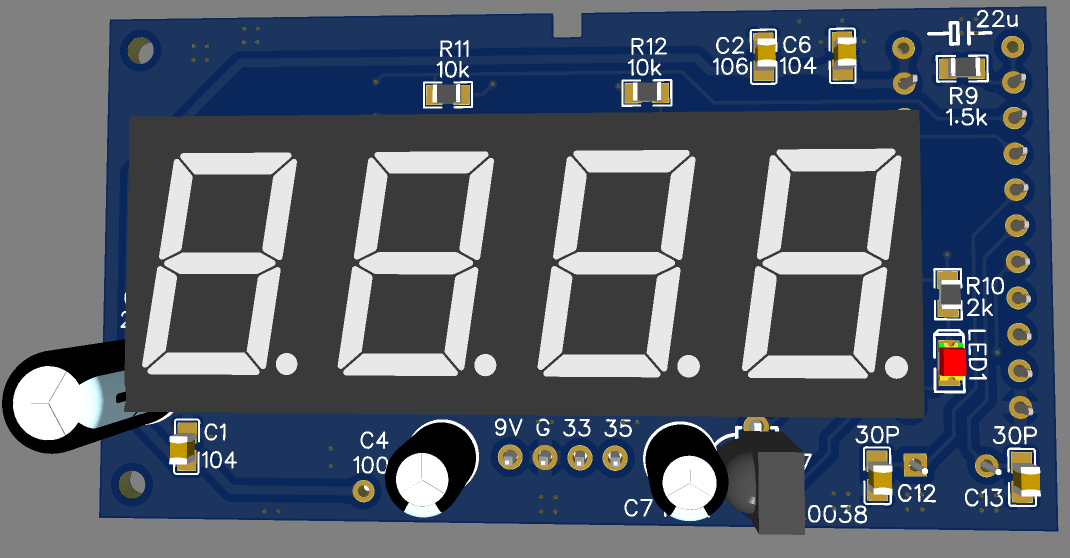

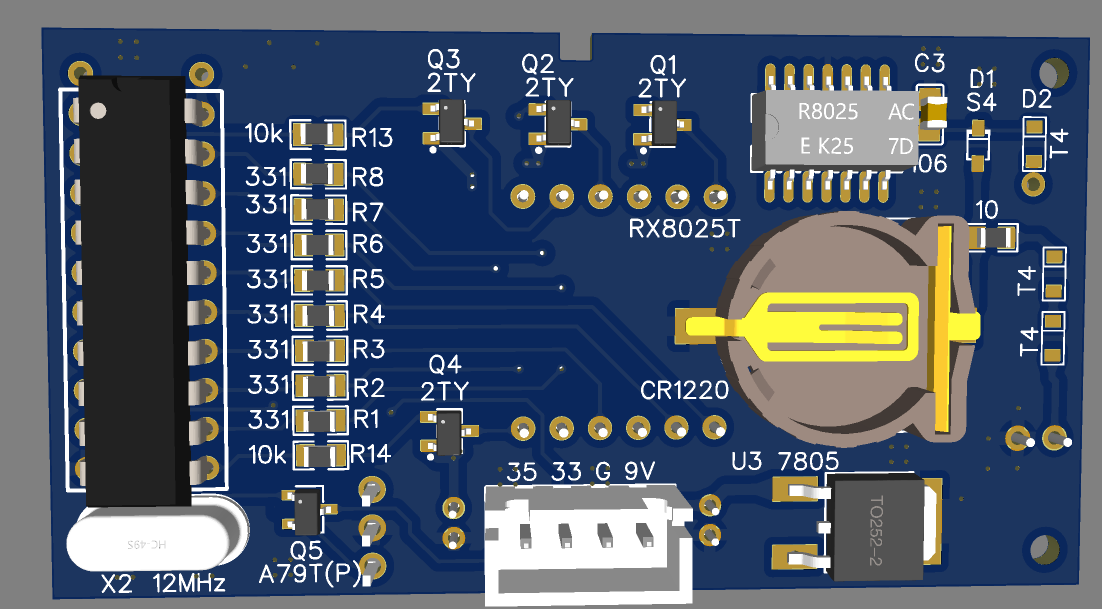

仿真圖，漂亮吧

最后文件附上，夠意思吧！

Gerber文件:

Gerber_NEW_PCBRX8025T.zip (69.07 KB, 下載次數: 0)

ID:437129 · 發表于 2025-4-20 08:14

多謝樓主分享！
RX8025T精度是相當不錯嘀，我專門做過測試，我改裝過幾個帶時鐘的溫濕度表，3V電池供電條件下2個月大概快了2秒，精度和DS3231SN相當。
RX8025T1.5V電池供電條件下也能工作，溫度補償會失效，精度會降低。
我買的DS3231SN10片包郵36元，RX8025T10片包郵才8.9元。
只是DS3231SN電池供電電路更精簡而已。

ID:72088 · 發表于 2025-4-20 19:12

dsbk123 發表于 2025-4-20 08:14
多謝樓主分享！
RX8025T精度是相當不錯嘀，我專門做過測試，我改裝過幾個帶時鐘的溫濕度表，3V電池供電條 ...

我們設計綜合考慮，性價比最高，才是真的好產品

ID:135809 · 發表于 2025-4-21 08:51

好東西，趕緊收下，謝謝分享

ID:135809 · 發表于 2025-4-21 08:57

使用何種遙控器？？？

ID:1146670 · 發表于 2025-4-22 14:05

Rx8025t

ID:35873 · 發表于 2025-4-23 00:05

確實夠意思多謝剛好還有幾片2051 試試不能把玩一把 8025記得有個電表里面有就是要費點事
兄弟順帶把代碼也幫忙附上吧

ID:72088 · 發表于 2025-4-23 12:27

jialishoushi 發表于 2025-4-23 00:05
確實夠意思多謝剛好還有幾片2051 試試不能把玩一把 8025記得有個電表里面有就是要費點事
兄弟順 ...

板還沒到，程序沒寫呢，稍后，稍后

ID:72088 · 發表于 2025-5-5 20:16

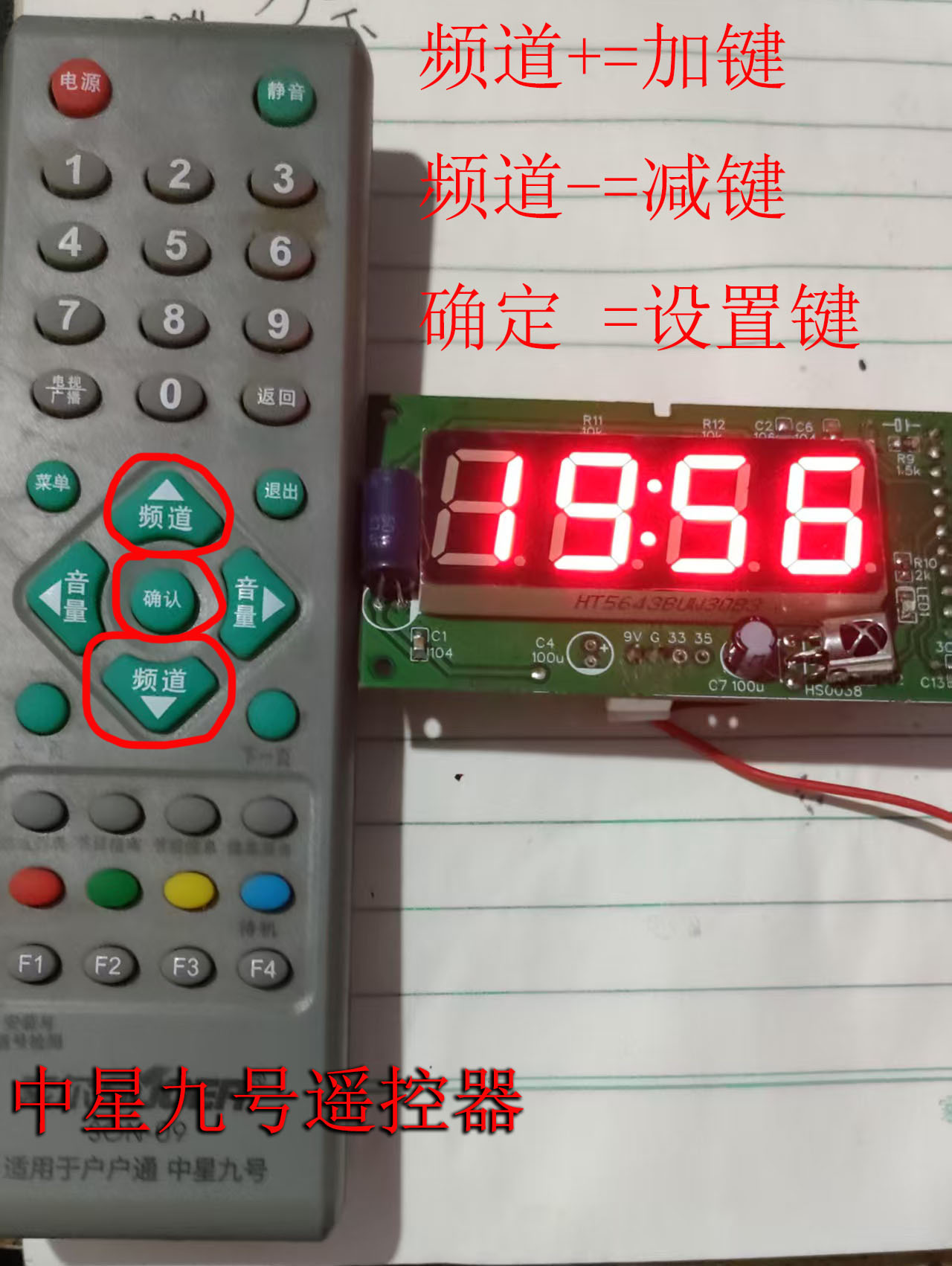

后邊上傳燒寫文件，鬧鐘功能沒實現，遙控只能調整時，分，秒，

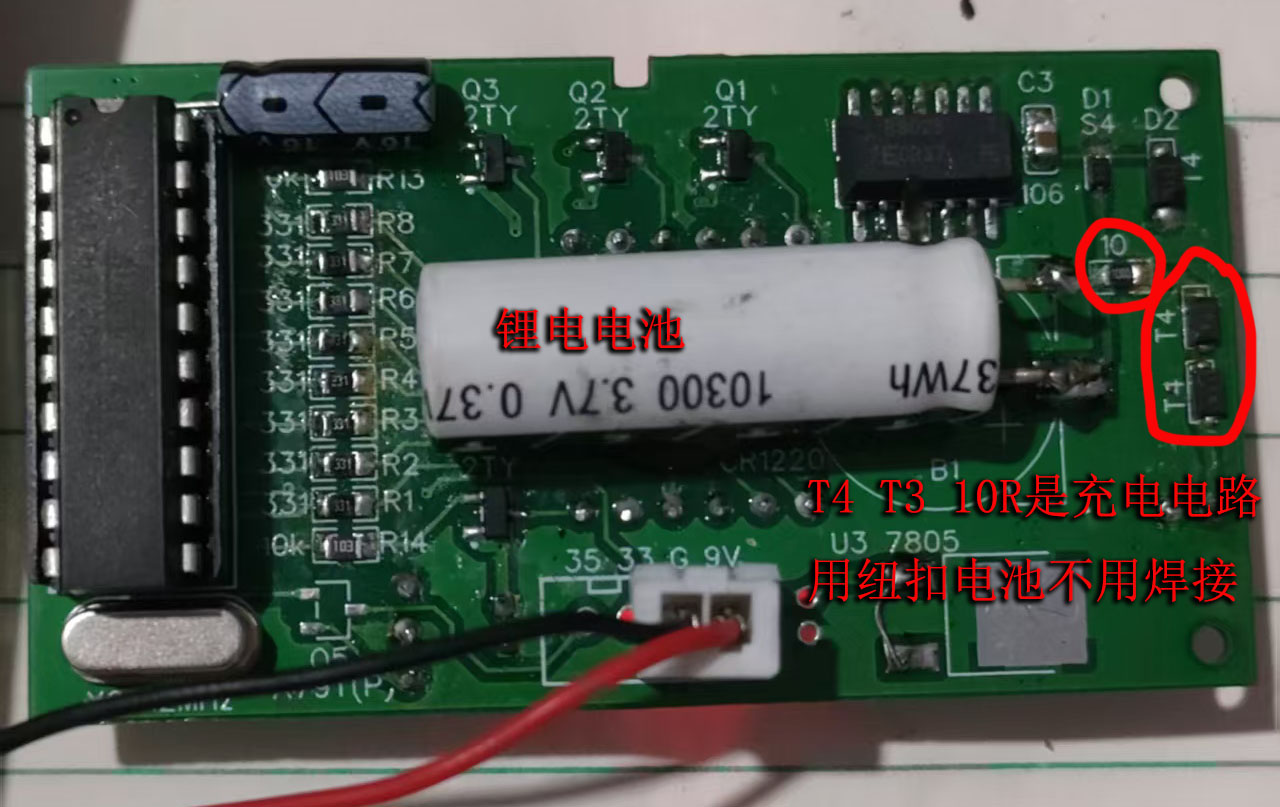

我用的鋰電做備用電池，必須焊接上T3,T4,10R給鋰電充電，
如果你是用紐扣電池，不用焊接這3個元件（看原理圖更明白）
我直接用5V電源，短接78M05兩腳。

好了，給這個帖子一個完美的總結，如果有鬧鐘版本，我還會上傳文件，歡迎回帖支持！！！

下面是燒寫文件

ID:901570 · 發表于 2025-5-25 13:34

這個挺好，改天仿制一個試試，如果開源就好了
