經棧橋整流后光耦輸出異常,是什么原因?

ID:1143744 · 發表于 2025-5-8 15:13

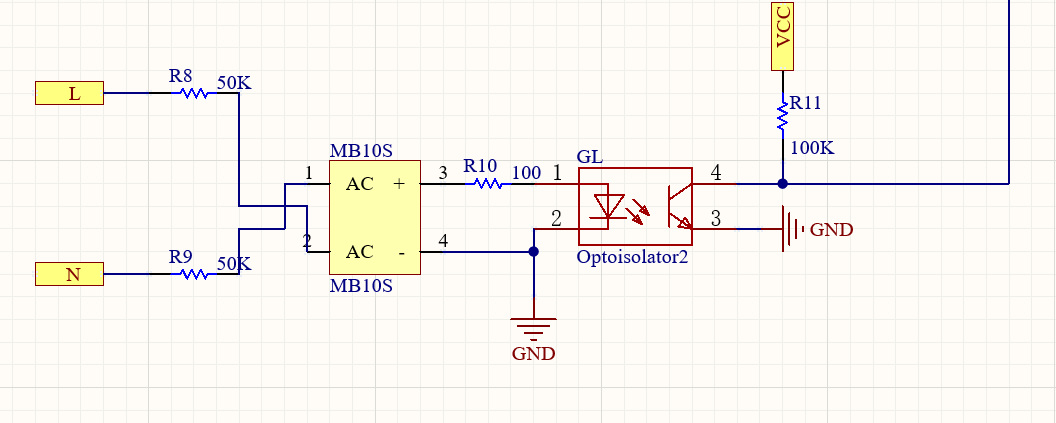

使用51單片機做一個簡單的過零檢測電路，市電經棧橋整流后進入光耦，輸出端接上拉電阻

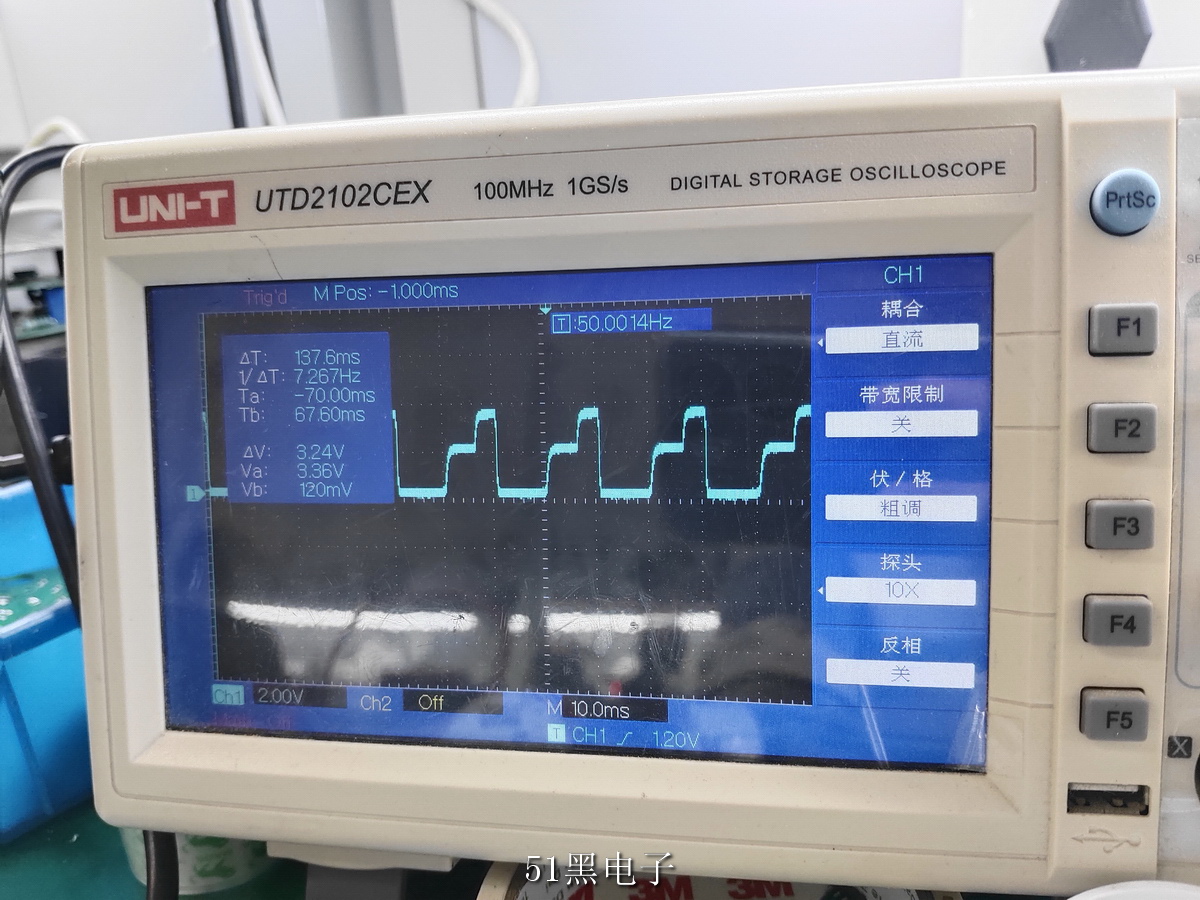

理論上應該得到周期為10ms（市電周期20ms）的脈沖波，但實際得到的如附件所示，波形錯誤

懷疑棧橋整流有誤，于是去掉棧橋，再次檢測光耦輸出，波形顯示正常（周期20ms，占空比50%的方波）

請問大佬，經棧橋整流后光耦輸出異常，是否是電路設計有誤？還是其它原因，求解答！

ID:1121801 · 發表于 2025-5-8 17:19

懷疑橋有問題就先觀察橋整流后的波形是不是把負半周的波形變成正半周了

ID:796531 · 發表于 2025-5-8 17:30

確實，multisim14 模擬也發現加了橋有問題

ID:1109793 · 發表于 2025-5-8 17:42

整流橋是壞的吧，看波形很明顯只有半個周期的波形，還有，光耦初級并聯一個電阻

ID:1109793 · 發表于 2025-5-8 17:42

還有，R11不要那么大

ID:491875 · 發表于 2025-5-8 19:00

樓主畫圖喜歡交叉？

ID:491875 · 發表于 2025-5-8 21:59

去掉全橋，用PC814交流光耦試一試

ID:1128898 · 發表于 2025-5-9 05:42

100的電阻是否匹配

ID:373976 · 發表于 2025-5-9 09:47

你的R11太大了

ID:1143744 · 發表于 2025-5-9 10:25

xiaobendan001 發表于 2025-5-8 17:42
整流橋是壞的吧，看波形很明顯只有半個周期的波形，還有，光耦初級并聯一個電阻

感謝您的回復

整流橋沒壞，但未能實現整流效果，可能是放置方式有誤？

縮小R11上拉電阻后，波形爬升現象基本大大減弱，下圖分別是10k和4.7k的波形圖

ID:1143744 · 發表于 2025-5-9 10:26

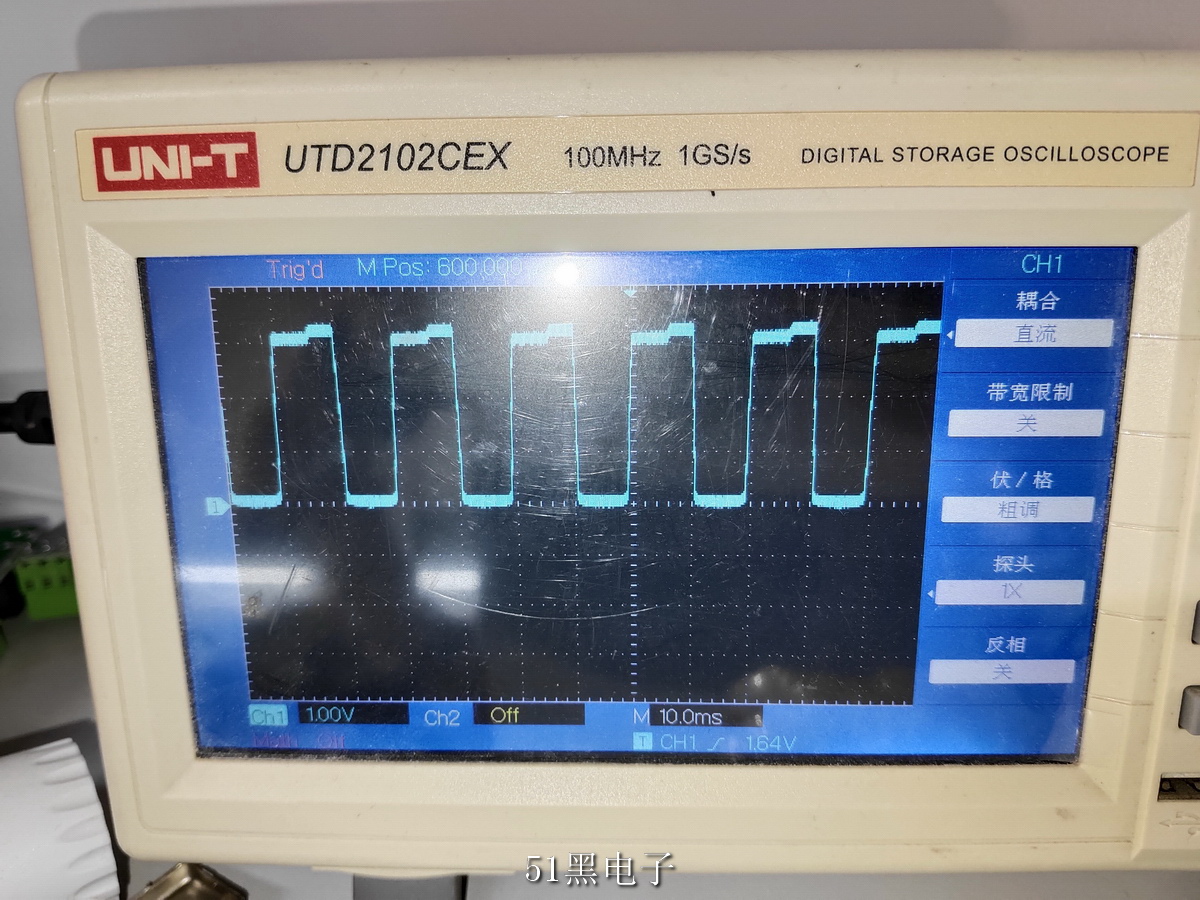

4.7k

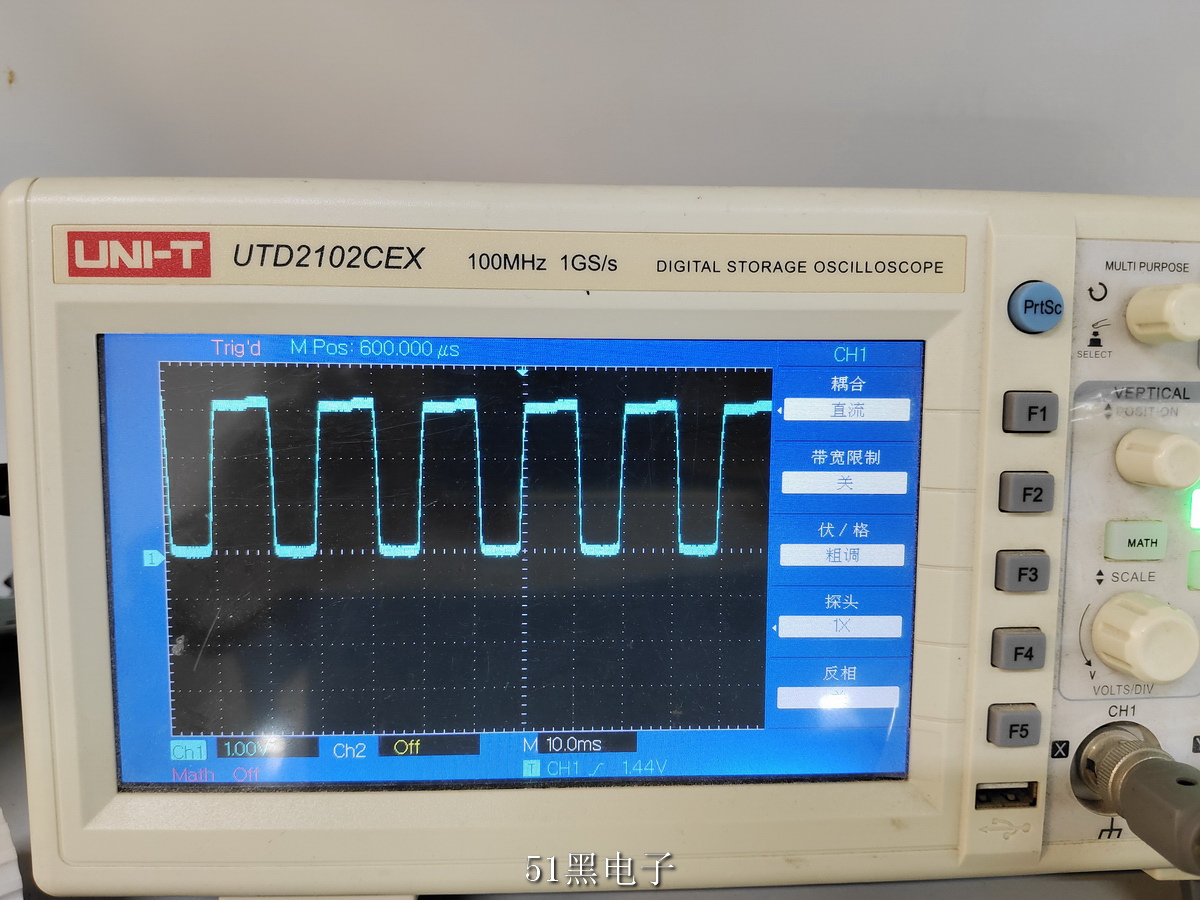

10k

ID:1143744 · 發表于 2025-5-9 10:27

老愚童63 發表于 2025-5-8 19:00
樓主畫圖喜歡交叉？

主要是為了后面PCB布線方便

ID:1143744 · 發表于 2025-5-9 10:29

cyi8 發表于 2025-5-8 17:19
懷疑橋有問題就先觀察橋整流后的波形是不是把負半周的波形變成正半周了

整流橋本身沒有問題，可能是電路設計或棧橋放置方式有誤，無法實現整流功能

ID:332444 · 發表于 2025-5-9 12:41

看過我的帖子就不會認為橋堆有什么錯

ID:1109793 · 發表于 2025-5-9 12:45

ziqidong 發表于 2025-5-9 10:25
感謝您的回復
整流橋沒壞，但未能實現整流效果，可能是放置方式有誤？

很明顯這周期大概率是半波整流的而且驅動電流也不夠大。

ID:1073939 · 發表于 2025-5-10 17:29

電路設計錯誤。光耦2、3腳都接了GND。2腳不能接GND。

ID:1109793 · 發表于 2025-5-10 17:49

ydatou 發表于 2025-5-10 17:29
電路設計錯誤。光耦2、3腳都接了GND。2腳不能接GND。

有道理，如果隔離供電，應該影響不大。如果是非隔離的，那就是這個問題了。事實上非隔離的話，只要一個電阻就行了，不需要這么復雜

ID:796531 · 發表于 2025-5-12 10:20

ydatou 發表于 2025-5-10 17:29
電路設計錯誤。光耦2、3腳都接了GND。2腳不能接GND。

不是這個問題，我去掉了光耦輸入短的接地，模擬器也不行

ID:879809 · 發表于 2025-5-15 16:10

zcd2.zip (1.32 KB, 下載次數: 0)

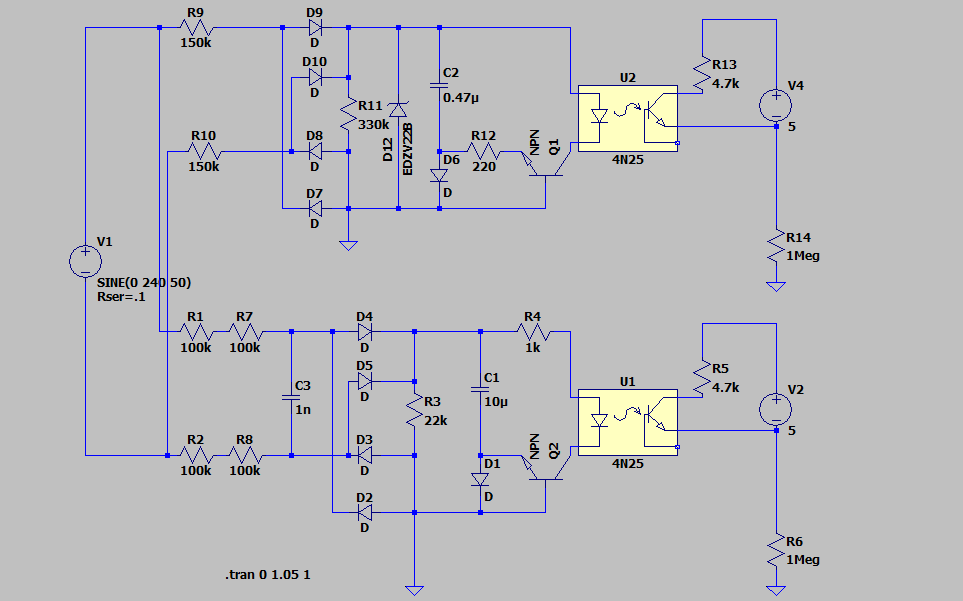

這個過零檢測電路可比你的好太多了。

ID:1073939 · 發表于 2025-5-21 08:48

rundstedt 發表于 2025-5-15 16:10
這個過零檢測電路可比你的好太多了。

這才是實用地過零檢測電路，新增部分使零點附近有足夠的電流驅動光耦。
