請教這個電路中U2是個啥型號芯片?

ID:402677 · 發表于 2025-5-10 10:42

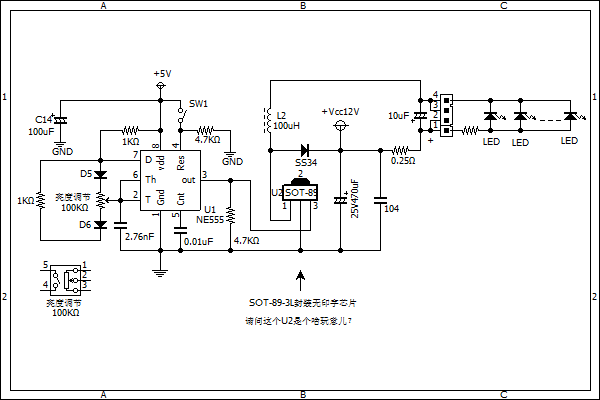

請教這個電路中SOT-89-3L封裝的U2是個啥型號芯片？(謝謝版主和壇友們熱心的解答，以下這個電路圖是經過仔細核對修改正確的電路圖，但是根據這個電路圖還是無法確定U2是個啥器件)

ID:1109793 · 發表于 2025-5-10 14:02

MOS管？

ID:857072 · 發表于 2025-5-10 14:58

在這個結構里首先排除p型管因?yàn)閜型管在這個電路里沒法可靠斷開，用555的供電只有5V輸出方波應該電壓也不會太高，所以MOS管的可能性也不大，那么他應該是一個n型的三極管。

ID:491875 · 發表于 2025-5-10 16:03

MOS管，開關作用，用于升壓

ID:691028 · 發表于 2025-5-10 16:07

從電路上看應該是一個N溝道MOSFET管

ID:33548 · 發表于 2025-5-10 16:54

升壓、恒流控制的N溝道MOS管

ID:402677 · 發表于 2025-5-10 17:20

我也判斷是N-MOS管，但它標注的為“U2”，所以想是不是受控于NE555輸出PWM脈寬調制的恒流LED驅動芯片呢？，另外SOT-98-3L封裝的N-MOS管管腳好像沒有這樣排列的。所以有點迷糊，所以在此求助一下。

ID:402677 · 發表于 2025-5-10 17:27

因?yàn)槭荖E555輸出沒有限流分壓電阻直接驅動的，所以應該排除普通NPN三極管，除非用B極帶電阻的達林頓晶體管，感覺用N-MOS的可能性大一些，但好像SOT-89封裝的沒有這種D-S-G管腳排列順序的場效應管。

ID:88256 · 發表于 2025-5-10 17:31

我懷疑那個接插件的地方畫錯了，如果4正1負，那么10uF的電容極性就反了，所以，那幾個LED的極性應該是畫反了，然后4腳應該是接地而不是接+Vcc12V。

ID:1109793 · 發表于 2025-5-10 17:47

對啊，基極沒有電阻，所以不是三極管。
控制極在右邊好像不太對，所以，不太懂。

ID:1150088 · 發表于 2025-5-10 18:41

mos管，試試

ID:1034262 · 發表于 2025-5-10 18:45

a185980800 發表于 2025-5-10 14:58
在這個結構里首先排除p型管因?yàn)閜型管在這個電路里沒法可靠斷開，用555的供電只有5V輸出方波應該電壓也不會 ...

沒有限流電阻，不會是三極管。

ID:1034262 · 發表于 2025-5-10 18:46

U2是N-MOSFET。電路的意圖似乎是升壓驅動LED，但是你的LED畫反了，LED不亮的（剛上電給電容充電閃一下）。

ID:491875 · 發表于 2025-5-10 19:43

a185980800 發表于 2025-5-10 14:58
在這個結構里首先排除p型管因?yàn)閜型管在這個電路里沒法可靠斷開，用555的供電只有5V輸出方波應該電壓也不會 ...

只能是MOS管！NPN三極管沒有基極限流電阻可能會燒壞三極管和時基電路

ID:1109793 · 發表于 2025-5-11 07:23

89封裝的中間腳是接負極的，這和NMOS不太符合吧

ID:402677 · 發表于 2025-5-11 08:32

hhdsdy 發表于 2025-5-10 17:31
我懷疑那個接插件的地方畫錯了，如果4正1負，那么10uF的電容極性就反了，所以，那幾個LED的極性應該是畫反 ...

沒有畫反，仔細檢查了PCB實際就是那樣接的

ID:402677 · 發表于 2025-5-11 08:35

coody_sz 發表于 2025-5-10 18:46
U2是N-MOSFET。電路的意圖似乎是升壓驅動LED，但是你的LED畫反了，LED不亮的（剛上電給電容充電閃一下）。

嗯嗯，不好意思，輸出端的發光二極管的確是畫反了

ID:402677 · 發表于 2025-5-11 10:20

頂樓的電路圖已經仔細核對并修正，但根據外圍電路還是不好判定U2的型號，繼續求助。 LXD-DC-HCL 2015-05-27-咨詢U2芯片型號.PNG

ID:1109793 · 發表于 2025-5-11 18:31

#在這里快速回復#兆瑞芯 — RM9003B 單通道恒流 LED 控制芯片

ID:88256 · 發表于 2025-5-11 18:38

zwxzj 發表于 2025-5-11 10:20
頂樓的電路圖已經仔細核對并修正，但根據外圍電路還是不好判定U2的型號，繼續求助。

你確定電路仔細核對過了？12V的電源是那個位置嗎？接插件沒有一端接地的？

ID:491875 · 發表于 2025-5-11 20:08

修改后的電路變成了降壓電路了！U2還是NMOS管的可能性最大

ID:402677 · 發表于 2025-5-11 21:05

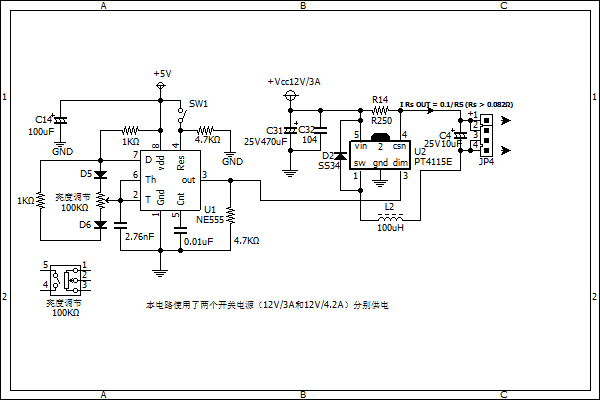

費盡周折，終于有結果了，其實它就是個PT4115E LED恒流驅動芯片

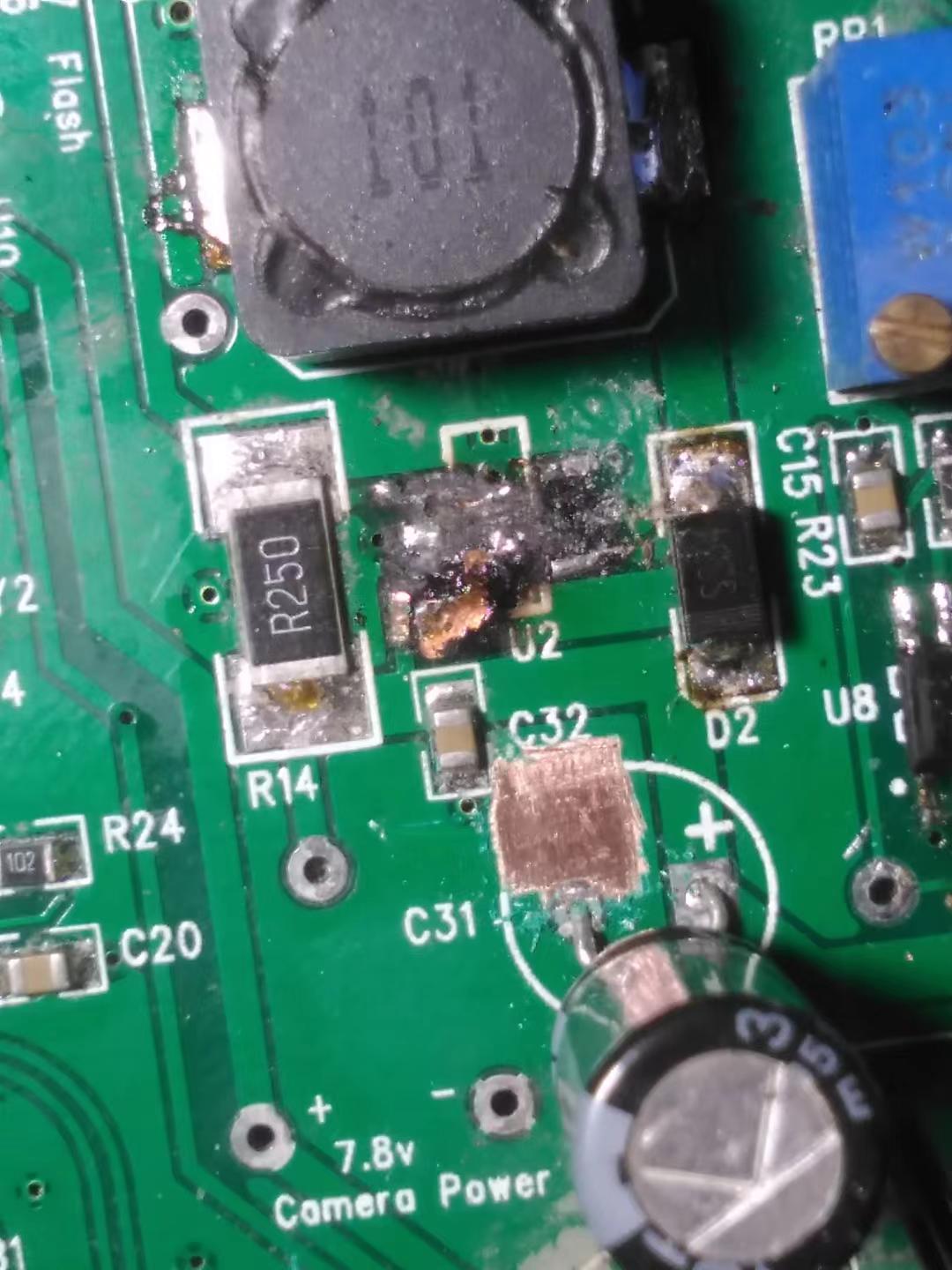

見圖（芯片都被燒沒了，PCB基板銅箔也被燒沒了，所以給分析判斷增加了難度）

ID:402677 · 發表于 2025-5-11 21:08

hhdsdy 發表于 2025-5-11 18:38
你確定電路仔細核對過了？12V的電源是那個位置嗎？接插件沒有一端接地的？

進一步分析判斷，已經確定U2是LED恒流驅動PT4115E。

ID:491875 · 發表于 2025-5-11 22:38

zwxzj 發表于 2025-5-11 21:08
進一步分析判斷，已經確定U2是LED恒流驅動PT4115E。

一個是SOT89-3，一個是SOT89-5封裝！感覺樓主在耍大家玩吧

ID:1150196 · 發表于 2025-5-11 22:39

開關管

ID:402677 · 發表于 2025-5-11 23:03

老愚童63 發表于 2025-5-11 22:38
一個是SOT89-3，一個是SOT89-5封裝！感覺樓主在耍大家玩吧

你怎么能這么認為呢，沒看到基板和敷銅都被燒沒了么，誰能閑的無聊搞這個鬧劇呢！
我也是窮途末路了突然才想到了是不是PT4115，因?yàn)橐郧巴孢^(guò)這個芯片。
