還是ETM這家做的點陣屏，找了這么久就是沒找到這家公司叫啥。

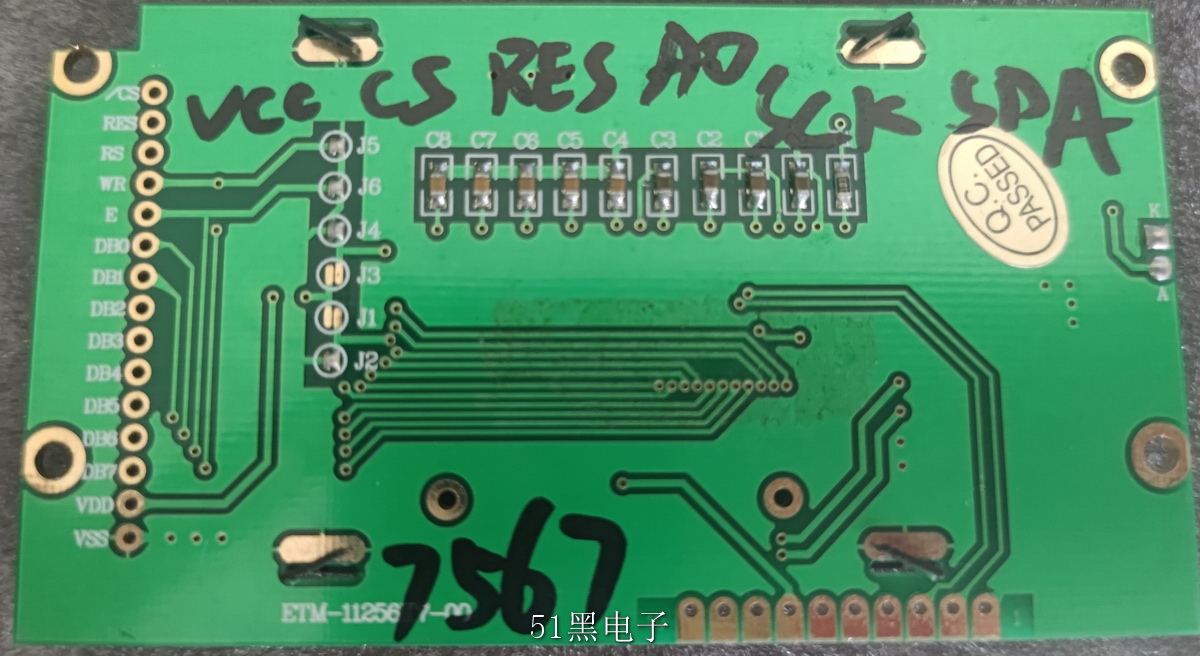

上個小菜，ETM11256。驅動芯片ST7567/7565。指令大部分都通用，只是個別指令差異。
引腳定義也有沒啥好說的。左側有標識直接量一下就知道了。

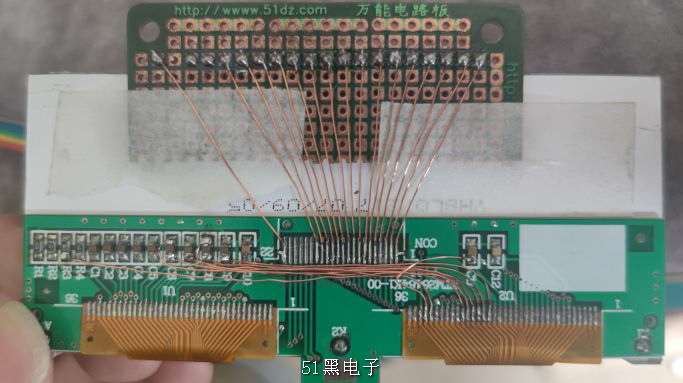

下一個，ETM26464 兩塊ST7565的。收到貨時就碎了。結果試了當然是沒見有圖像了。還未確定芯片前先看的矽創的ST7565.65這些芯片，發現和引腳幾乎一樣。
按芯片手冊上說的，主用芯片發送時鐘CL，交流信號FR和熄屏信號DOF(網頁翻譯的，名詞不一定對)給從芯片確保兩半塊圖像同步。
開始翻說明書發現M/S 和CLS兩個腳是控制這三個信號是內部發生還是外部接收。兩側對比后發現一側的接GND從用芯片接收時鐘,
一側的接VCC主用芯片發送時鐘. 再對比芯片引腳定義猜這個就定是控制時鐘的接收和發送的。還好這家公司做屏時把這個信號引出來了。不然就是廢品了。

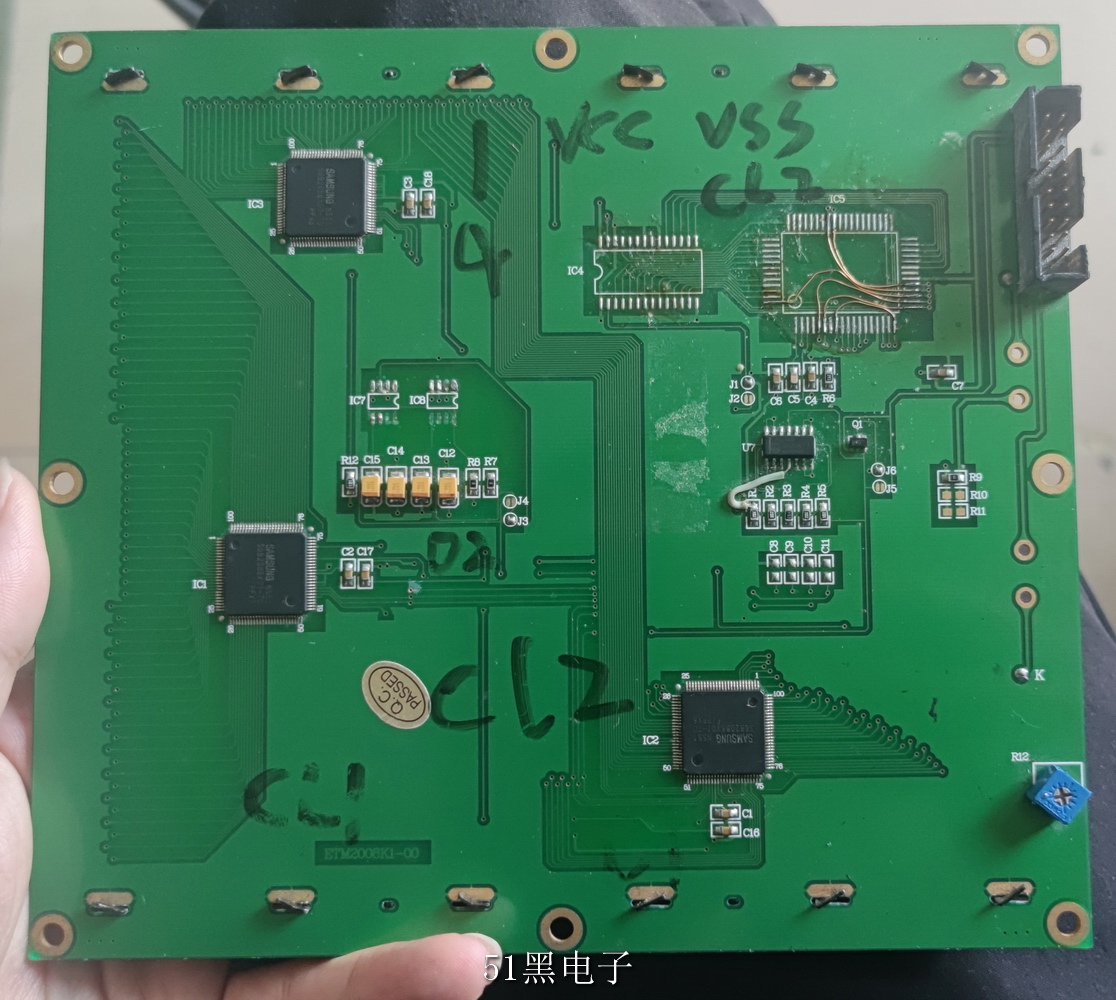

也確定了碎的那側是主用。就把接地那側的斷線改為接VCC.把從芯片變成主芯片。但是升壓電容，分壓電阻都接在主用芯片那側又接著飛了幾條線。

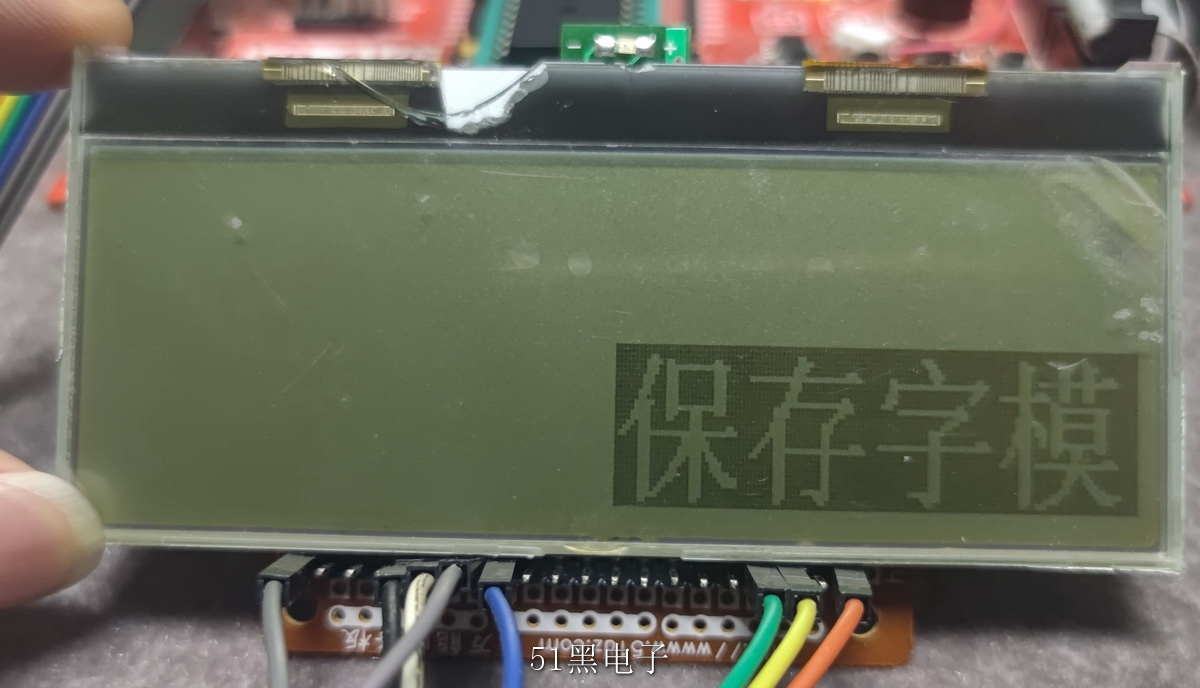

接著上電果然正常了。

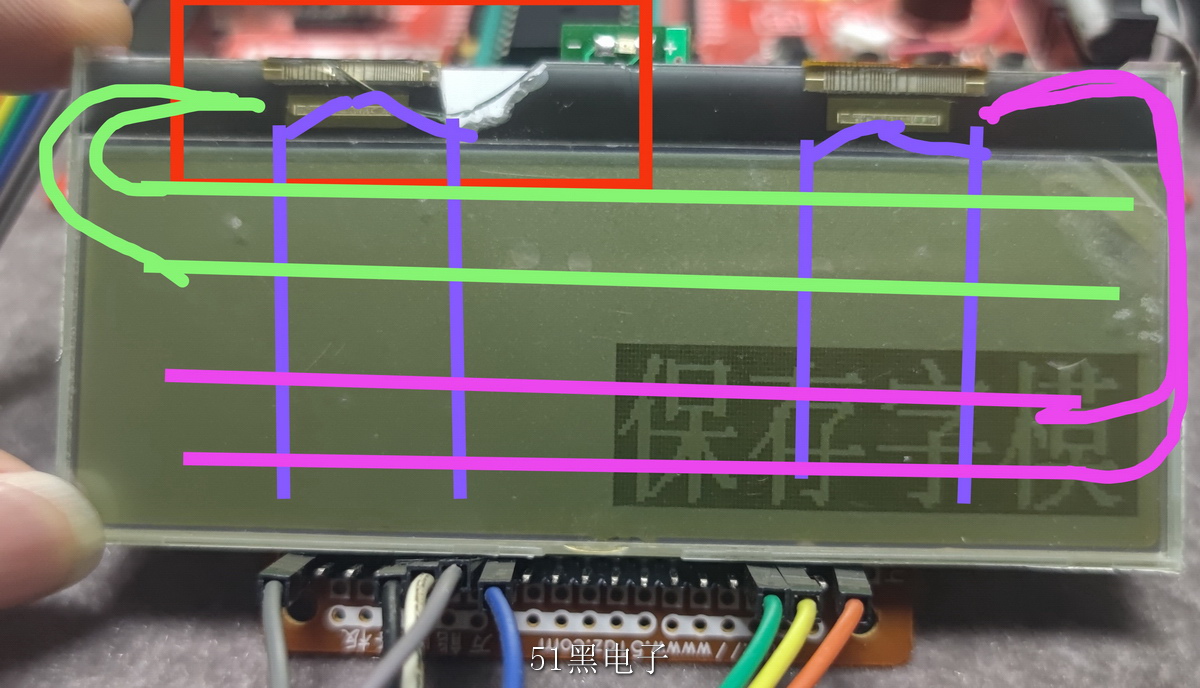

由于兩塊芯片分另負責了上下兩半的行掃描，也就是COM線。和左右兩半的列掃描，就是SEG信號。因此原主用側負責的上半塊和左半塊都不能正常顯示的，

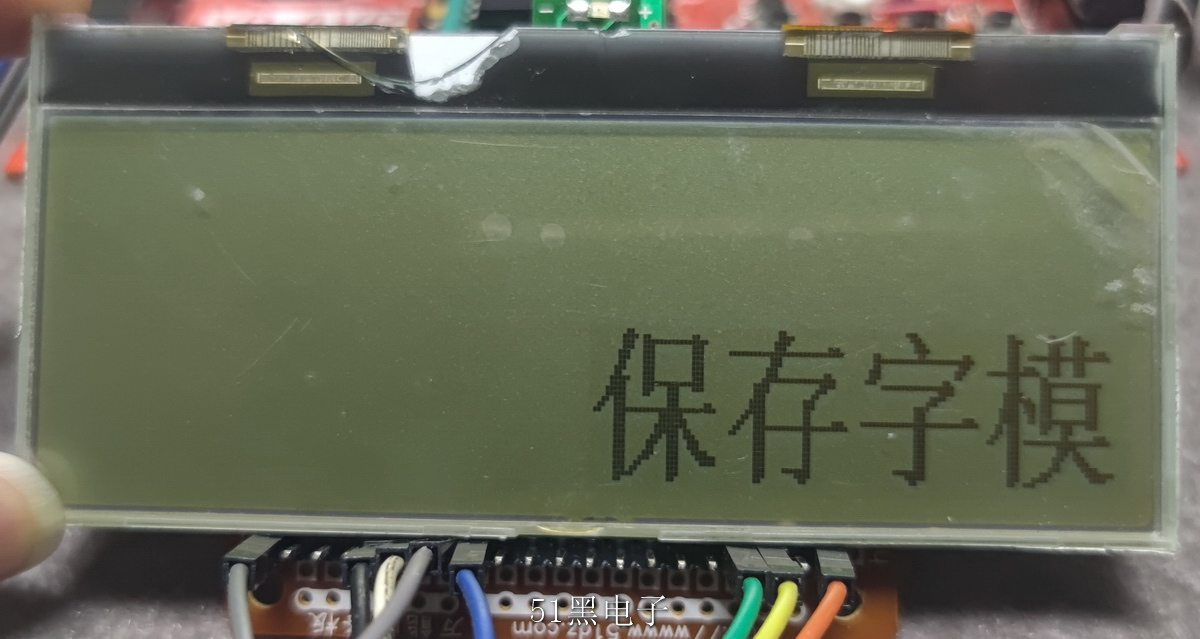

一塊26464點陣的屏變成了13232，只剩了四分之一了。

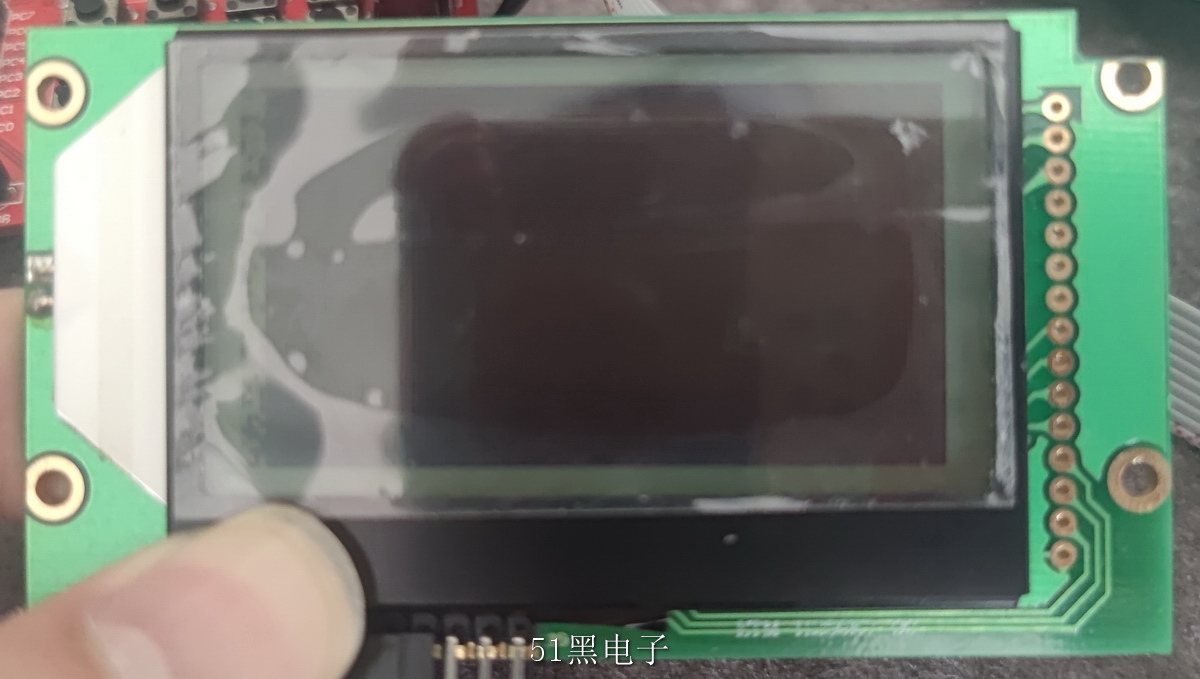

再來一塊缺主控的ETM2008字符屏。昨天 剛開始找引腳定義還沒研究。萬用表懟屏已確定屏是20*8 個字符。每個字符5*8個像素。

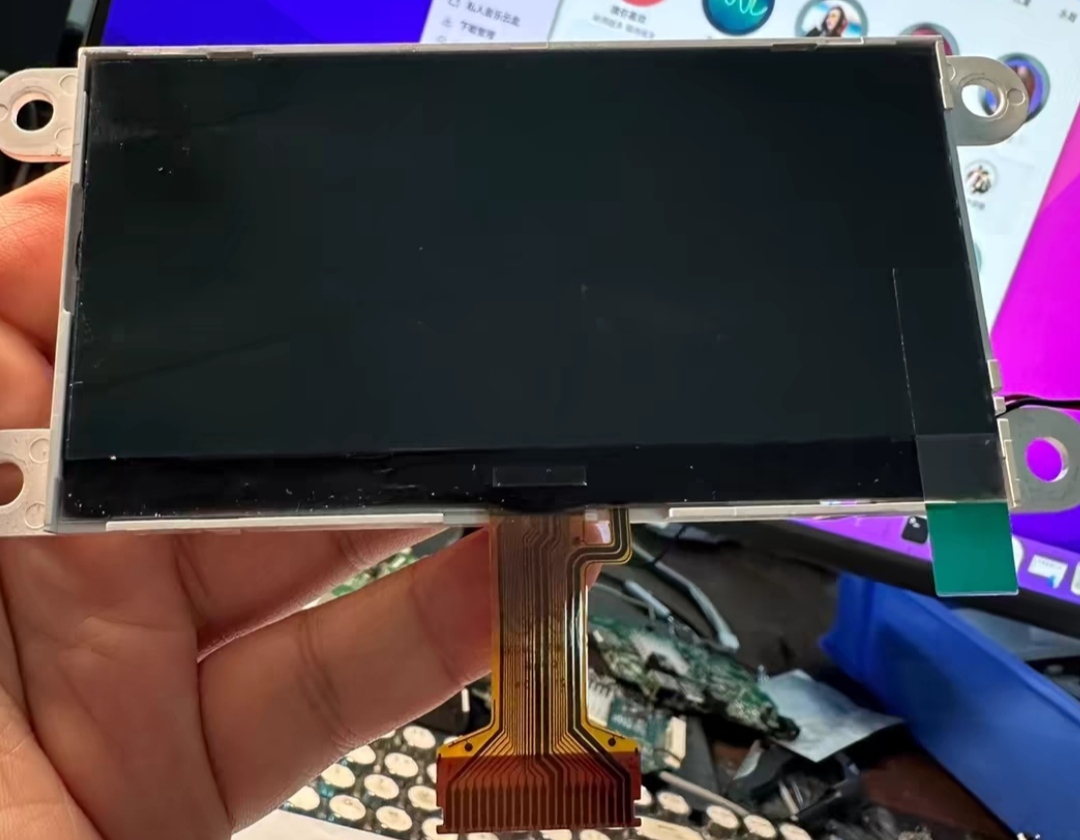

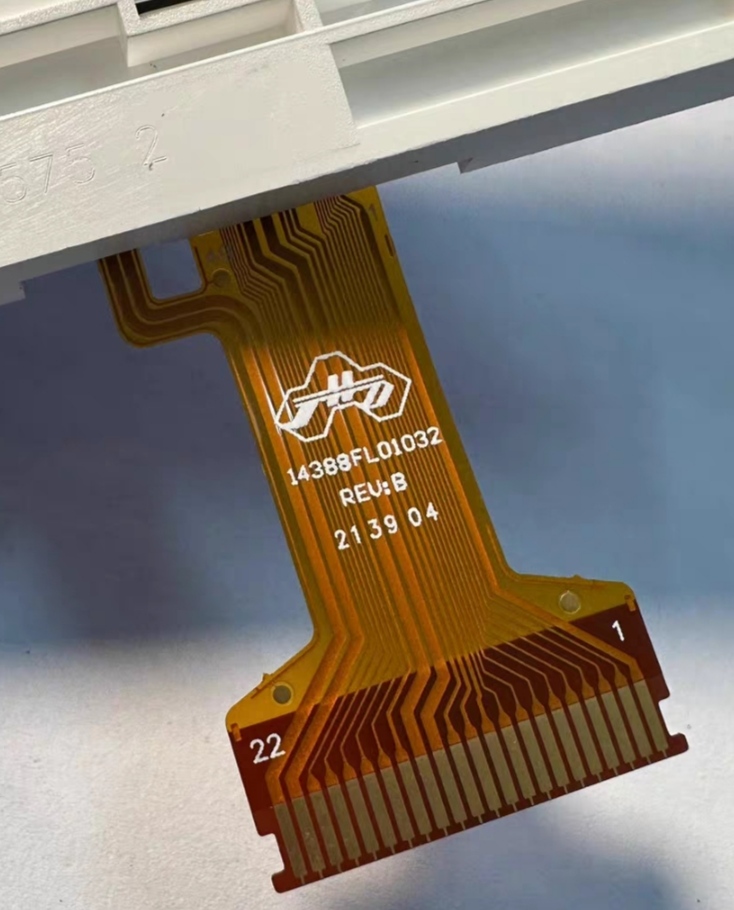

這個還沒研究。前段時間看到了老王家的未知屏，屏上標識 JHD 14388FL01032.是深圳晶華顯示電子這家公司代工的，按老王說的可能是日本定制的。因為首頁找不到這個屏的物料編號 。
而且首頁都是有規則的屏。
因為這個屏老王已經賣了兩年了居然還是查不到任何資料，高手們都好保密啊 。我也對比近百塊芯片封裝也無果。中間一度以為芯片也是定制品未流通，所以猶豫了好久不想買。
終于在前天讓我發現了封裝一模一樣的IC.對比引腳完全相同。你們肯定會想我沒買是怎么知道的IC封裝，評論區有人發過圖片了。買回來后其實我也是這樣對。
不過我這有修大尺寸屏的設備能借用。鐳射機也能借用。圖像會比它的清楚。他發的圖片讓我屢了好一會。當然除了圖片還有其它法知道芯片型號。
這下知道型號了剁手失敗，又干了一堆回來。但是還沒收到貨，只看老王說很大。
十二三年前買的上邊那堆都還不知道做啥用呢。有四五十塊了。身為窮垃圾佬勸大家少買，這玩意更新太快。留著都變成廢品了。
點評，點評，點評，是點屏之旅還很長啊。其實我打的就是點評，不知道大伙看懂我的暗示了嘛。 |
