4743穩壓管兩端電壓為什么只有6.4V?

ID:460466 · 發表于 2025-5-12 09:00

本帖最后由海闊天空8 于 2025-5-14 13:32 編輯

穩壓管4743穩壓值13V，在功率插座電路中實測只有6.4V。（功率插座可以工作）。這個電源電路似乎是電容降壓的。應該是半波整流吧？6.4V大約是13V二分之一？請高人分析原理，多謝！

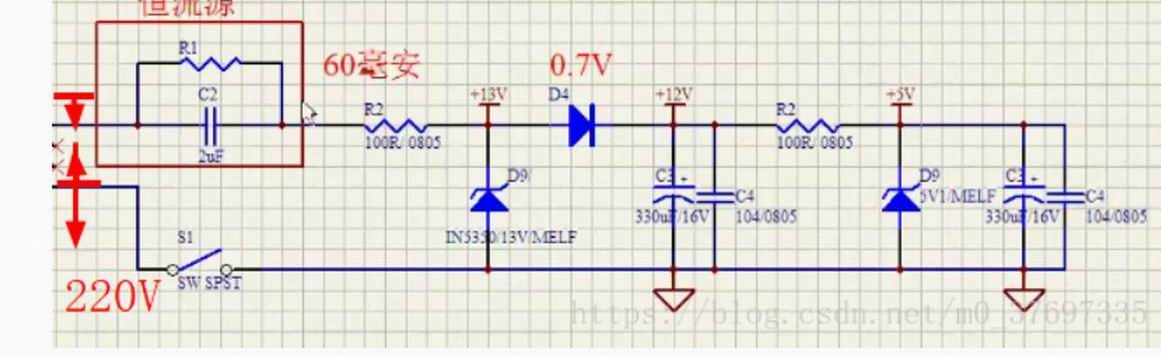

有點進展：整流后電路有個7533（穩壓電路），前面的穩壓管15V或·13V對電源輸出3.3V影響不大，所以13V穩壓管也能工作。大致相似電路如圖。C2是105，沒有R2，D9換成7533了

ID:796531 · 發表于 2025-5-12 10:23

電容與負載串聯分壓，負載等效電阻上分得電壓小于13v，穩壓管不工作也正常，穩壓管應該起到是防止負載開路或輕載時穩壓IC輸入電壓不過壓損壞的

ID:460466 · 發表于 2025-5-12 11:08

paladina 發表于 2025-5-12 10:23
電容與負載串聯分壓，負載等效電阻上分得電壓小于13v，穩壓管不工作也正常，穩壓管應該起到是防止負載開路 ...

“‘’”穩壓管不工作也正�！啊�？但不接不行？

ID:1133081 · 發表于 2025-5-12 11:37

穩壓管在這里有兩個作用，市電正半周時限壓，負半周時提供降壓電容放電回路。穩壓管兩端是不對稱交流電壓。不論用交/直流表測穩壓管兩端電壓讀數都與實際不符。

ID:466505 · 發表于 2025-5-12 11:47

穩壓管做限壓用,但負載分到的電壓還沒到這個電壓所以還沒起作用

ID:33548 · 發表于 2025-5-12 19:43

電容降壓，二極管穩壓的電路，95%是降壓電容容量減小

ID:88256 · 發表于 2025-5-12 21:05

還是一如既往的連個電路圖都懶得畫，這樣請教似乎是不尊重壇友吧？

ID:1110477 · 發表于 2025-5-13 03:42

直流檔位測的？這個位置是交流電吧，換交流檔測一下

ID:112138 · 發表于 2025-5-13 08:36

這是半波整流的

ID:460466 · 發表于 2025-5-14 12:54

本帖最后由海闊天空8 于 2025-5-19 13:15 編輯

hbsuntt 發表于 2025-5-13 08:36
這是半波整流的

穩壓管半波整流的6,4V是平均值吧？實際穩壓管是有反向擊穿電流的？

ID:460466 · 發表于 2025-5-14 13:24

hhdsdy 發表于 2025-5-12 21:05
還是一如既往的連個電路圖都懶得畫，這樣請教似乎是不尊重壇友吧？

我也不太清楚電路圖，電路板很緊湊，附復原不太容易，不存在不尊重壇友的事。

ID:1147727 · 發表于 2025-5-14 15:54

阻容降壓電路，是一個恒流源裝置。假如在輕載式空載狀態下，穩壓管能起到很低好的穩壓作用，但在生載狀態下，穩壓管是起不了作用的。這個電路只適合小負載電路中使用。

ID:402677 · 發表于 2025-5-18 08:43

電路圖中左邊13V穩壓管上并聯一個25V220uF的電容器再測量穩壓管端電壓肯定是13V

ID:1109793 · 發表于 2025-5-18 16:39

zwxzj 發表于 2025-5-18 08:43
電路圖中左邊13V穩壓管上并聯一個25V220uF的電容器再測量穩壓管端電壓肯定是13V

你試過嗎？

ID:460466 · 發表于 2025-5-18 21:05

本帖最后由海闊天空8 于 2025-5-19 08:31 編輯

zwxzj 發表于 2025-5-18 08:43
電路圖中左邊13V穩壓管上并聯一個25V220uF的電容器再測量穩壓管端電壓肯定是13V

這倒是很可能（我沒試過）。穩壓管電流是上正下負的半波脈動電流，負半周相當于短路，電容可以充電到擊穿電壓值（13V），不過半個周期內是沒有電壓的（帶負載能力很差）

ID:460466 · 發表于 2025-5-19 08:33

zwxzj 發表于 2025-5-18 08:43
電路圖中左邊13V穩壓管上并聯一個25V220uF的電容器再測量穩壓管端電壓肯定是13V

按您說的辦法結果是：4744穩壓管兩端并聯220u電容，兩端電壓6.3V降到1.1V。尋求解釋。

ID:1003945 · 發表于 2025-5-19 10:20

問題根源為電容降壓電流不足+半波整流效率低，導致穩壓管無法正常擊穿。更換C2、改為全波整流、增加泄放電阻后可解決電壓異常。建議優先驗證C2容值及整流方式，再調整負載匹配性。

ID:1003945 · 發表于 2025-5-19 10:23

電容降壓電流不足+半波整流效率低，導致穩壓管無法正常擊穿。更換C2、改為全波整流、增加泄放電阻后可解決電壓異常。建議優先驗證C2容值及整流方式，再調整負載匹配性。

ID:460466 · 發表于 2025-5-19 13:11

發表于 2025-5-19 10:23
電容降壓電流不足+半波整流效率低，導致穩壓管無法正常擊穿。 ...

雖然萬用表直流電壓檔測量測量穩壓管兩端反向電壓只有標稱值的一半（可能是平均值？），交流正半周穩壓管確實有反向擊穿的過程，負半周近似短路（降壓電容限制了最大電流）。但穩壓管并聯電容后電壓不升反降想不明白？
這種電路的特點是簡單，提供電流不大，有實際應用（7533穩壓電路進一步穩定了電壓）
