點亮一個LCD1602顯示屏模塊

[復制鏈接]

ID:950068 發表于 2025-5-13 18:50 | 顯示全部樓層 |閱讀模式

本帖最后由 TXH57 于 2025-5-13 21:20 編輯

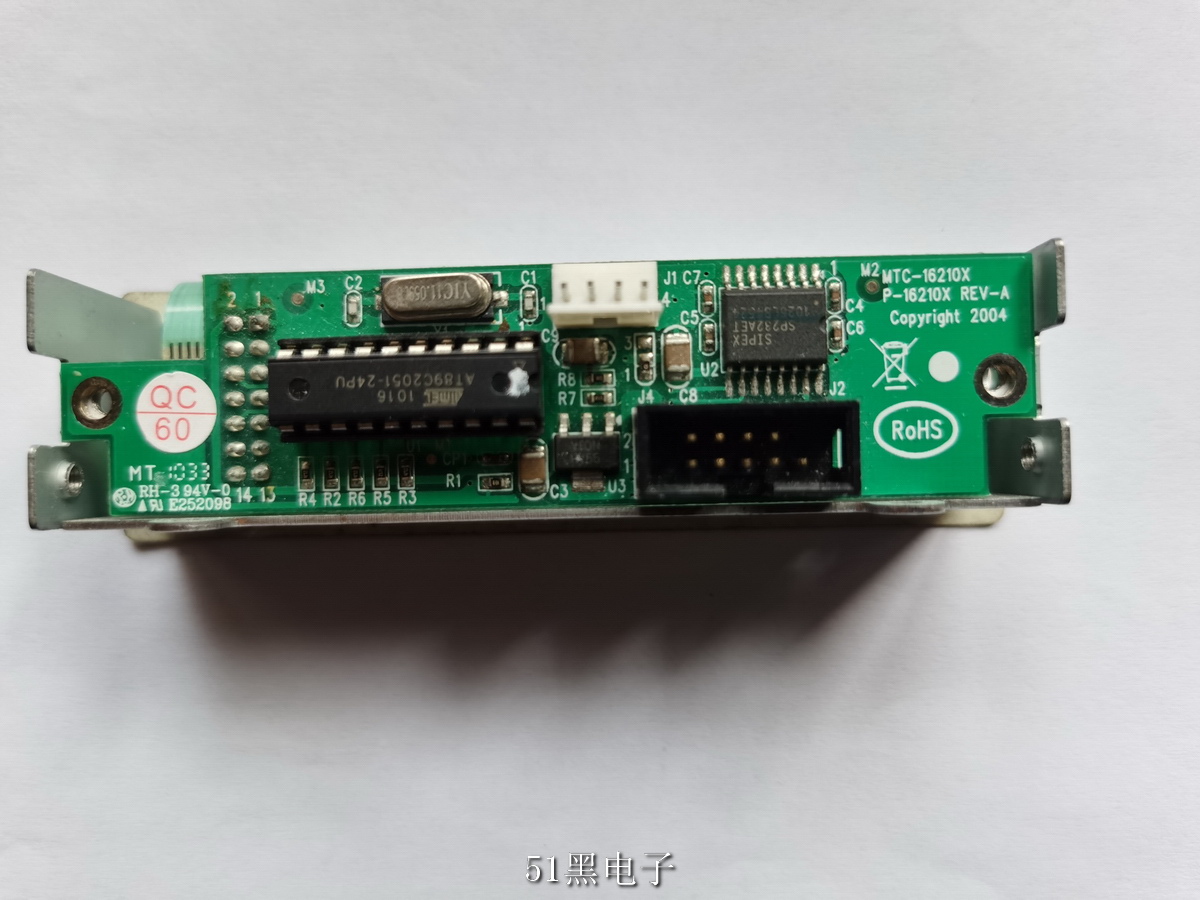

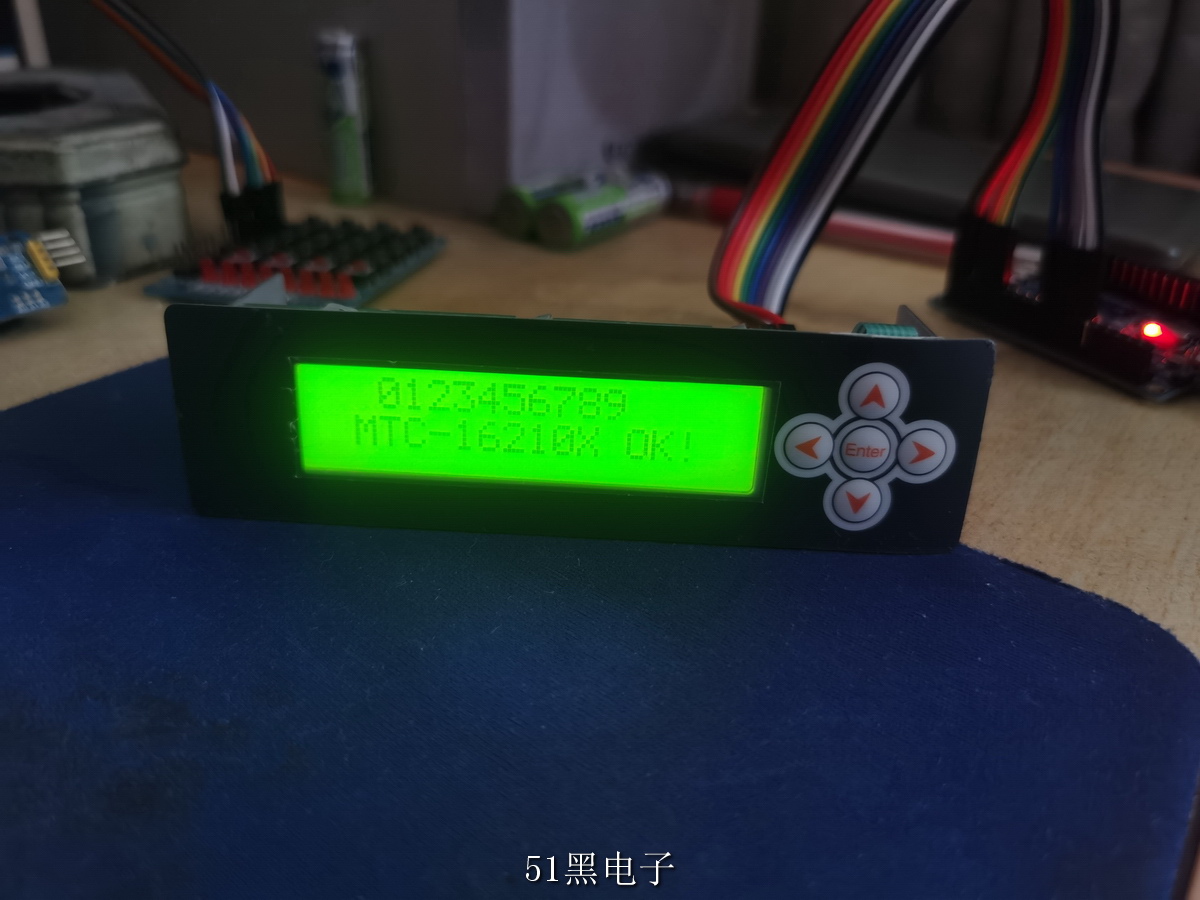

MTC16210X.zip (45.39 KB, 下載次數: 0) 網上購得一塊LCD顯示屏模塊，型號MTC-16210X，此模塊分上、下兩層結構，上層PCB有驅動芯片AT89C2051-24PU及RS232通信接口，下層PCB有顯示屏及薄膜按鍵接口，上、下層板通過一個14針插件連接，實物拆解如下圖所示。參考網上資料，經反復調試，采用STC15W4K56S4開發板成功點亮該顯示屏，現分享給擁有此模塊的網友。試驗中摒棄上層PCB板，用杜邦線將下層PCB板插針與開發板相應IO口連接，接線為1-GND，2-VCC（5V），3-LCD_RS，4-LCD_RW，5-LCD_En，6-P4.4，7-P4.5，8-P4.6，9-P4.7，其余10-14為按鍵接口（未連接）。
