PCB板子左右鏡像問題

ID:668004 · 發表于 2025-6-23 14:24

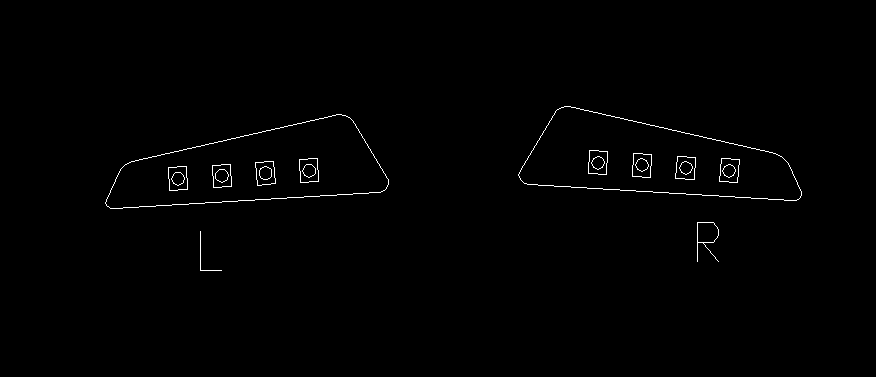

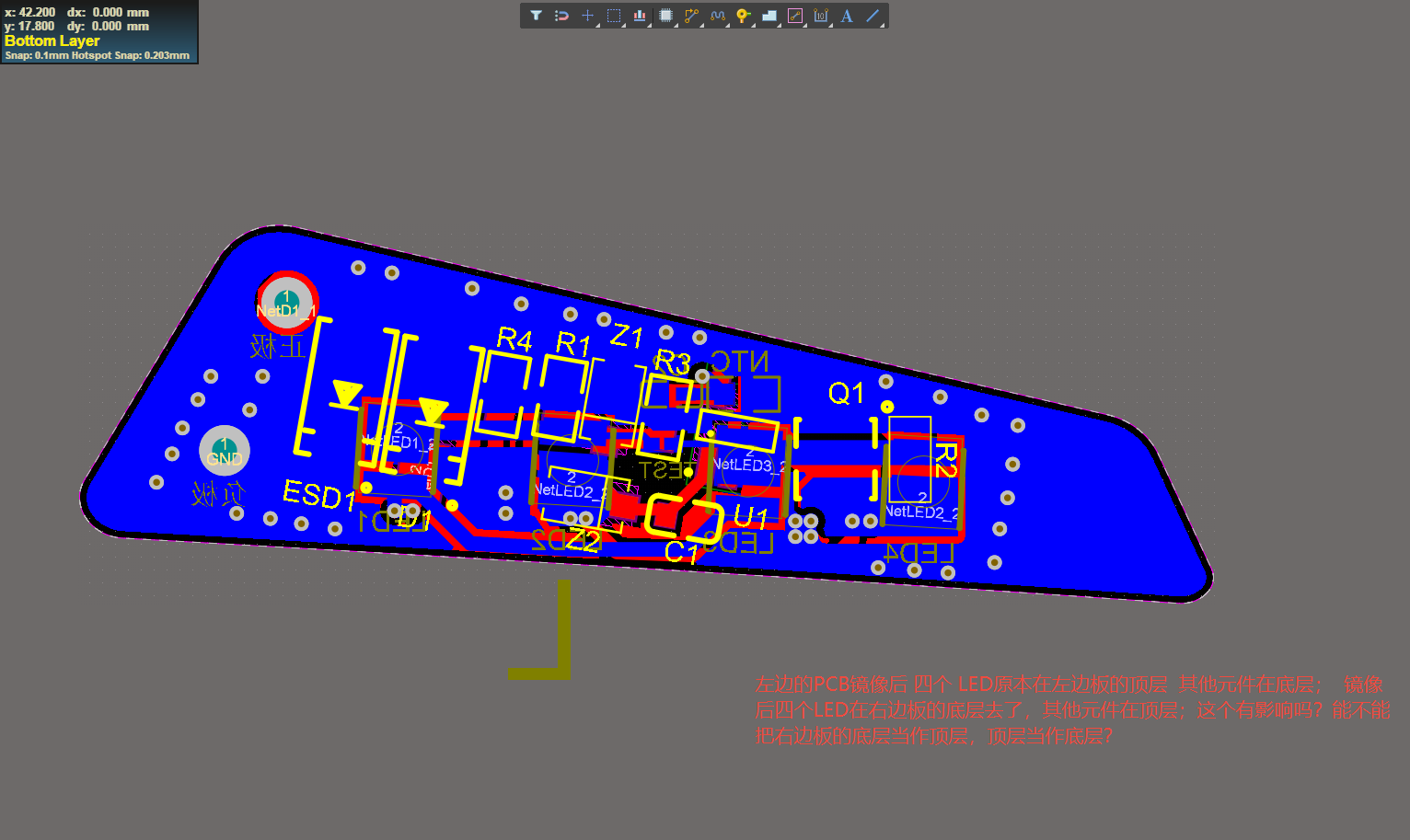

1.左邊的PCB鏡像后四個 LED原本在左邊板的頂層其他元件在底層；鏡像后四個LED在右邊板的底層去了，其他元件在頂層；這個有影響嗎？能不能把右邊板的底層當作頂層，頂層當作底層？（全選后按L，這樣看起來管腳序號都錯亂了，肯定不行）

2.用左邊板全選后移動狀態按X鏡像后生成的右板，看了下沒有管腳錯誤，這樣應該是可以的吧？

左右板.zip (2.51 MB, 下載次數: 0)

ID:668004 · 發表于 2025-6-23 15:04

畫好一個另一個有沒有必要再重新畫？左右鏡像是否可行？

ID:1154195 · 發表于 2025-6-23 16:47

QWE4562012 發表于 2025-6-23 15:04
畫好一個另一個有沒有必要再重新畫？左右鏡像是否可行？

可以的，看眼3d效果，應該沒問題

ID:88256 · 發表于 2025-6-23 18:43

元件那么少，重畫一個也花不了多少時間，為此還專門發了兩個帖子，在這發帖、等回帖的功夫，重新畫一個或者自己研究也早就完成了。

ID:517951 · 發表于 2025-6-24 07:18

pcb layout 軟件不是autocad, 用一個MI命令就能把圖形鏡像的.

ID:1147008 · 發表于 2025-6-24 09:16

樓上說的有道理

ID:879809 · 發表于 2025-6-24 13:52

hhdsdy 發表于 2025-6-23 18:43
元件那么少，重畫一個也花不了多少時間，為此還專門發了兩個帖子，在這發帖、等回帖的功夫，重新畫一個或者 ...

上一個帖子能看出有個SO-8封裝的元件，我說了鏡像以后這個元件根本裝不上去。樓主把這個元件藏起來了，又發了這個帖子。

ID:996773 · 發表于 2025-6-25 09:18

rundstedt 發表于 2025-6-24 13:52
上一個帖子能看出有個SO-8封裝的元件，我說了鏡像以后這個元件根本裝不上去。樓主把這個元件藏起來了，又 ...

樓主八百多提問從來不走大腦的，你就讓他so-8鏡像好了，有啥裝不上，鏡像之后so-8的片子王八一樣腳朝天
焊在板子上一樣用，沒毛病

ID:88256 · 發表于 2025-6-25 12:10

rundstedt 發表于 2025-6-24 13:52
上一個帖子能看出有個SO-8封裝的元件，我說了鏡像以后這個元件根本裝不上去。樓主把這個元件藏起來了，又 ...

元件布局鏡像倒是簡單，就是走線要重新布了，有時候還更難走線。
