排查TL494電源芯片沒有方波輸出

ID:705846 · 發表于 2025-6-24 09:54

本帖最后由 samxon 于 2025-7-2 18:02 編輯

TL494組成的BOOST電路，通過MCU的PWM低通濾波后調整2腳參考電位，從而實現調壓。

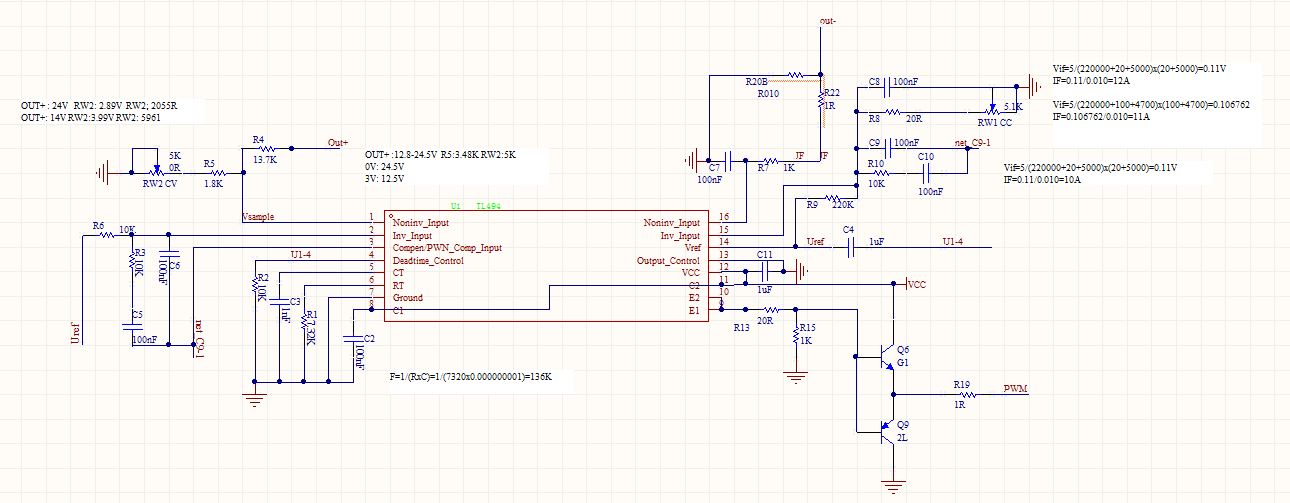

大家好，下圖三角波正常，基準電壓正常，4腳電壓0v，3腳電壓4.8V，沒有接負載，電流回饋腳16腳電壓高于 15腳，可能是導致沒有方波輸出的原因，

不知是不是該問題，目前始終沒有方波輸出。請大家指點。

ID:1147727 · 發表于 2025-6-26 11:11

出現此類問題：電源電壓，振蕩波形輸出也正常的時候，這個時候就得著重檢查控制引腳的各個電壓參數值，具體用示波器看看各個控制信號輸出波形，來找出不良數據，再結合分析，很快就能找出問題所在。

ID:705846 · 發表于 2025-7-2 18:01

fengyun6198 發表于 2025-6-26 11:11
出現此類問題：電源電壓，振蕩波形輸出也正常的時候，這個時候就得著重檢查控制引腳的各個電壓參數值，具體 ...

1腳的電壓反饋沒有接造成沒有方波輸出

新的問題請教一下。我設計的限流是10A，但實際在5安就限流，不接負載時15腳電壓是0.11V，16腳電壓是0. 接負載后，15和16腳電壓變為一樣，似乎進入了恒流模式。

請問還沒有達到設計的限流值，怎么就進入恒流模式呢。謝謝大家。
