設計一個恒定電流為0.5安培，電阻變化范圍為1歐姆到10歐姆的恒流源電路圖，求大神

ID:66532 · 發表于 2014-9-27 11:35

ID:7485 · 發表于 2014-9-28 18:40

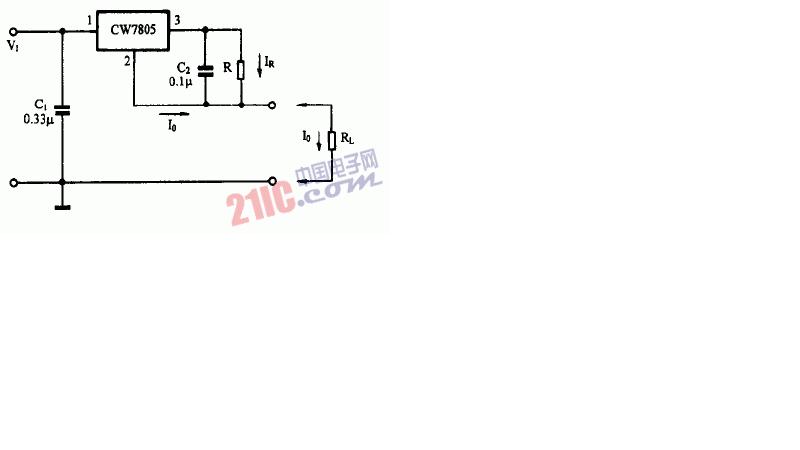

使用7805穩壓集成塊，可以很方便的構成一個恒流源。具體電路很簡單，輸入端和穩壓一樣，輸出端通過一個電阻和接地端一起做穩流輸出端。電阻的值=5v/輸出的恒流。

附件中給你一個參考圖。
