一、文件建立
1、原理圖命名參考文檔命名規范，示意如下：
2、對于有一定規模的設計采用多頁設計的原則，按照功能模塊分頁設計。
3、頁面尺寸一般選擇B(單位:英寸),如果單頁內容較多，可選擇C。

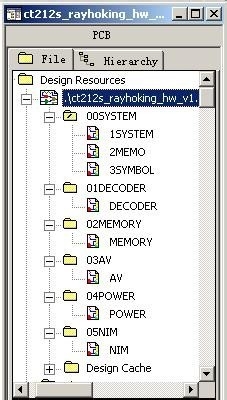

4、在原理圖根目錄下放置系統框圖(1System:SystemBlock Diagram)，原理圖修改記錄頁(2Memo:HardwareModify Record)，以及多頁層次連接關系(3Symbol:System Symbol)。示例如下：
5、多頁原理圖命名增加編號確定頁面顯示順序，如01Decoder，02Memory,03AV等。6.采用統一的頁面標題塊(TitleBlock)，正確標識各部分，如項目標題，功能模塊名稱，頁碼等。
二、元器件編號及數值標識
1、元器件編號命名前綴：電阻：R排阻：RN電容：C電解電容：EC電感：L磁珠：FB芯片：U模塊：MOD或U晶振：X三極管：Q或T (普通小信號放大管采用Q為前綴，MOSFET管采用T為前綴標識)二極管：D整流二極管：ZD發光二極管：LED連接器：CON跳線：J開關：K或SW電池：BAT…固定通孔：MHMark點：H測試點：TP
2、各分頁元器件標號采用3位數標識方法，第一位數表示頁號，后兩位數表示頁內編碼。如R115,U203等。
3、電阻電容類元器件默認封裝為貼片0603，如有封裝，功率，精度要求的，需標記清楚。如100,0805或1R0,1/4W，8R2,1%等
4、電阻電容類元器件設計值使用有效數字位形式標記。如100K電阻標記為104，8.2 Ohm電阻標記為8R2，10 Ohm電阻標記為10R或100；4p電容標記為4C0，22p電容標志為22C或220，0.1uF電容標記為104等。
5、原理圖設計中為調試，測試，或者作為選項的電路部分的元器件，在標識值的時候，增加NI(Not Install)標識。示例見下。
6、Connector有極性的原理圖上需標識，如公頭DB9標記為DB9M (Male)，母頭的標記為DB9F (Famale)
三、繪圖
1、建立統一元器件庫，原理圖使用到的元器件從統一的庫文件中調用。
2、連接多頁面的端口從頁面左上角開始向下放置，端口連接線長度統一為8個單位，正確標識端口的類別，方向。示例如下：

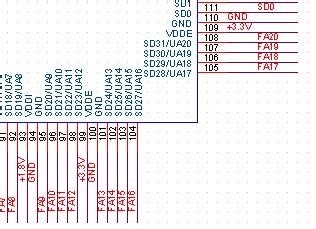

3、對于較多連接的芯片引腳盡量采用網絡標號連接，芯片引腳長度8個單位，電源類網絡標號在靠近芯片的4個單位內標記，信號類網絡標號從遠離芯片的4個單位內標記。示例如下：
4、空余引腳用×標識。
5、最近修改的部分使用彩色框標記以方便檢查。示例如下：
6、如果有跳線，需標記各種接法的功能。示例如下：
7、低電平有效信號線的網絡標識統一采用”/”前綴，如/CS_Flash，/RST等
8、電源類網絡標識需以電源極性為前綴，如+3.3V,-12V等。9.網絡標識字段中不能包含空字符。
四、檢查

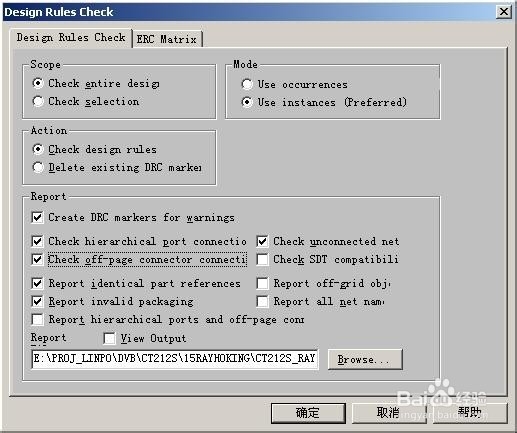

1、原理圖繪制完成后需做DRC檢查，防止元器件編號重復，同一網絡標號少于2個連接等等問題。需要完全沒有Warning。操作示例如下：
2、元器件封裝對應至PowerPCBPCB庫，暫時無法確定PCB封裝的元器件在原理圖上標記便于后續修改。
|
